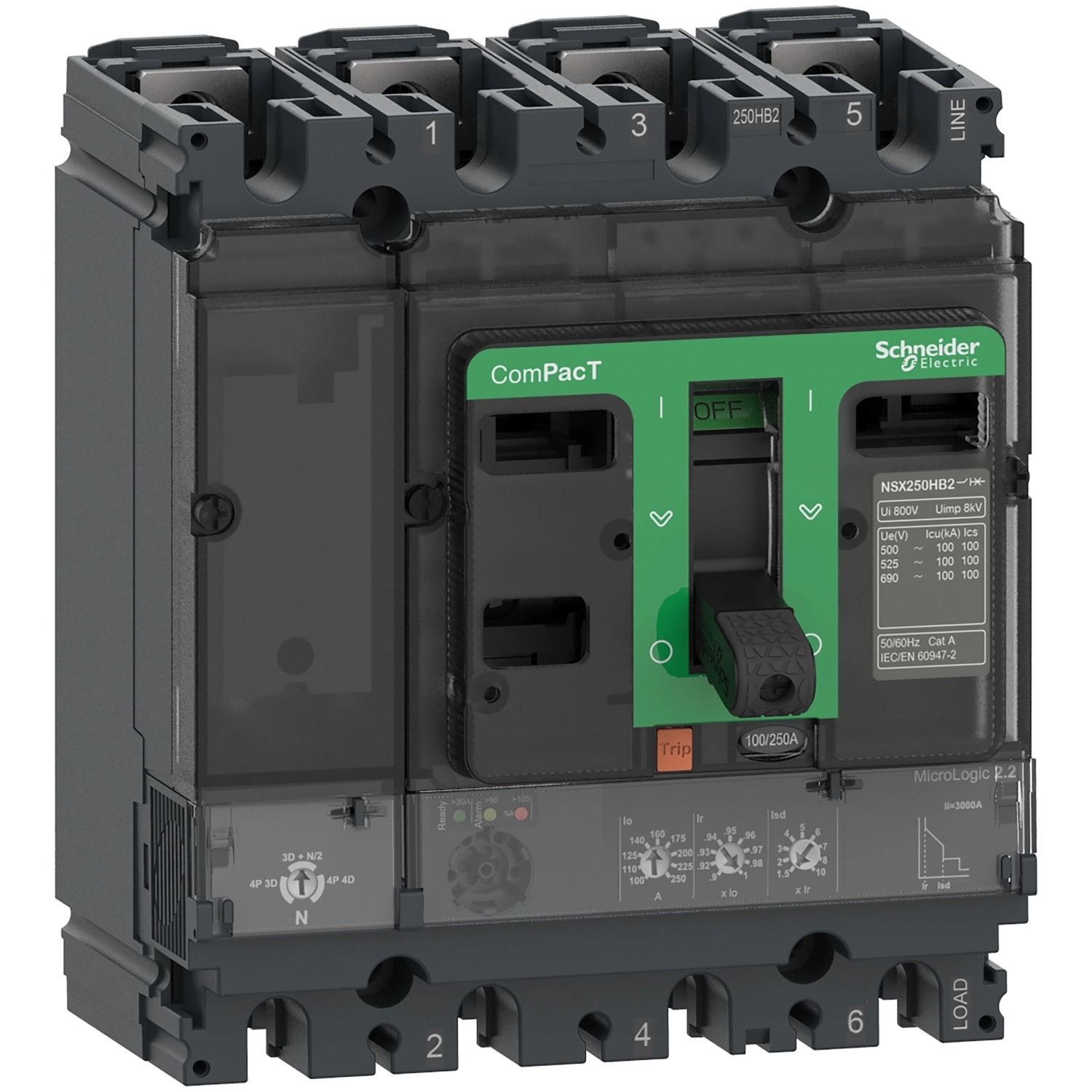

Schneider Electric ComPacT NSX (2021) - C25B42D250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d

Védettség: IP40

Szélesség méret: 147 mm

Hosszúság méret: 193,999999999999 mm

Magasság méret: 144 mm

Gyártó neve: Schneider Electric Zrt.

1 db azonnal, raktáron!

Schneider Electric ComPacT NSX (2021) - C25B42D250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25B42D250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d
Brand: Schneider Electric
SKU: 3606481996749
Price: 578891 HUF
Availability: InStock

578 891 Ft

1 db azonnal, raktáron!

1 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre. Rendeld meg -n belül és átadjuk a futárnak!

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX termékcsaládba tartozó C25B42D250 típusú 4 pólusú megszakító a legmagasabb színvonalú villamossági biztonságot képviseli ipari és kereskedelmi alkalmazások számára. Ez a kompakt kialakítású megszakító 250 A névleges áramerősséggel rendelkezik, és kifejezetten elosztási rendszerekhez tervezték, ahol a megbízhatóság és a precíz védelmi funkciók elengedhetetlenek.

A termék szíve a fejlett elektronikus MicroLogic 2.2 kioldóegység, amely LSoI (hosszú késleltetésű, rövid késleltetésű és pillanatnyi rövidzárlat) védelemmel rendelkezik. Ez a védelem kifinomult és pontos működést biztosít, hiszen a hosszú késleltetésű védelem 9 különböző beállítással 100-250 A tartományban állítható, míg a rövid késleltetésű védelem szintén 9 beállítással, 1,5-10 x Ir tartományban konfigurálható. A pillanatnyi rövidzárlat-védelem fixen 3000 A értékre van beállítva. A termék különleges tulajdonsága a 20 perces termikus memória, amely kikapcsolás előtti és utáni időszakban is megőrzi a megszakító állapotát, növelve ezzel a biztonságot.

A C25B42D250 megszakító kiemelkedő szakítóképességgel rendelkezik: 380/415 V AC hálózaton 25 kA, 220/240 V AC esetén 40 kA, 440 V AC esetén 20 kA, míg 500 V AC esetén 15 kA értékkel számolhatunk az IEC 60947-2 szabvány szerint. A termék maximális üzemi feszültsége 690 V AC 50/60 Hz, szigetelési feszültsége 800 V AC, míg impulzus állósága 8 kV. A megszakító rögzített kivitelű, előlapról vezérelhető toggle kapcsolóval, és előlapi csatlakozási lehetőséggel mind a felső, mind az alsó oldalon. A 140 x 161 x 86 mm méretű kompakt kialakítás lehetővé teszi a horizontális és vertikális szerelést is.

A megszakító tartóssága is figyelemreméltó: mechanikai élettartama 20.000 ciklus, míg elektromos élettartama terheléstől függően 5.000-20.000 ciklus között változik. A készülék üzemeltetési hőmérséklet-tartománya széles, -25°C és +70°C között, ami változatos környezeti feltételek mellett is megbízható működést tesz lehetővé. A termék IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 mechanikai védettséggel az IEC 62262 szerint. A helyi jelzések – mint a villogó zöld LED (készenlét), piros LED (105% Ir túlterhelés) és narancssárga LED (90% Ir túlterhelés) – azonnali vizuális visszajelzést adnak a megszakító állapotáról. A ComPacT NSX C25B42D250 megszakító egy megbízható, sokoldalú és hosszú élettartamú megoldás a legigényesebb villamos elosztórendszerek számára.

Schneider Electric ComPacT NSX (2021) - C25B42D250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d műszaki adatok

Általános jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid név: NSX250B

Termék vagy alkatrész típusa: Megszakító

Eszköz alkalmazás: Elosztás

Műszaki jellemzők

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Nulla vezető pozíciója: Bal

Névleges áram: 250 A 40 °C-on

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint

Felhasználási kategória: A kategória

Szakítóképesség

Megszakítási kapacitás: 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)

25 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)

20 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)

15 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)

Megszakítóképesség kód: B 25 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciói: LSoI

Vezérlés típusa: Toggle

Megszakító szerelési mód: Rögzített

Kiegészítő adatok

Szigetelési feszültség: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 8 kV

Üzemi megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2)

25 kA 380/415 V AC 50/60 Hz (IEC 60947-2)

20 kA 440 V AC 50/60 Hz (IEC 60947-2)

15 kA 500 V AC 50/60 Hz (IEC 60947-2)

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2

10000 ciklus 440 V In

10000 ciklus 690 V In/2

5000 ciklus 690 V In

Teljesítmény disszipáció pólusonként: 17.6 W

Szerelési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátlapra lapolva

Felső csatlakozás: Elölről

Alsó csatlakozás: Elölről

Csatlakozási osztás: 35 mm

Védelem

Védelem típusa: L: túlterhelés védelem (hosszú idő), So: rövidzárlat védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat védelem

Kioldóegység névleges árama: 250 A 40 °C-on

Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással

Hosszú idejű védelem kioldási tartomány: 100...250 A

Hosszú idejű védelem késleltetés beállítás típusa tr: Rögzített

Hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén

Nullavezető védelem beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítással

Rövid idejű védelem kioldási tartomány: 1,5...10 x Ir

Rövid idejű védelem késleltetés beállítás típusa tsd: Rögzített

Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített

Pillanatnyi védelem kioldási tartomány: 3000 A

Méretek és jelzések

Slotok száma: 5 slot(ok)

Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre

Szélesség: 140 mm

Magasság: 161 mm

Mélység: 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti működési hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m derating nélkül, 2000 m...5000 m derating-gel

Termék adatok

Védettség

IP40

Szélesség méret

147 mm

Hosszúság méret

193,999999999999 mm

Magasság méret

144 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481996749

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Tömeg

2,632 kg/db

Cikkszám

3606481996749
