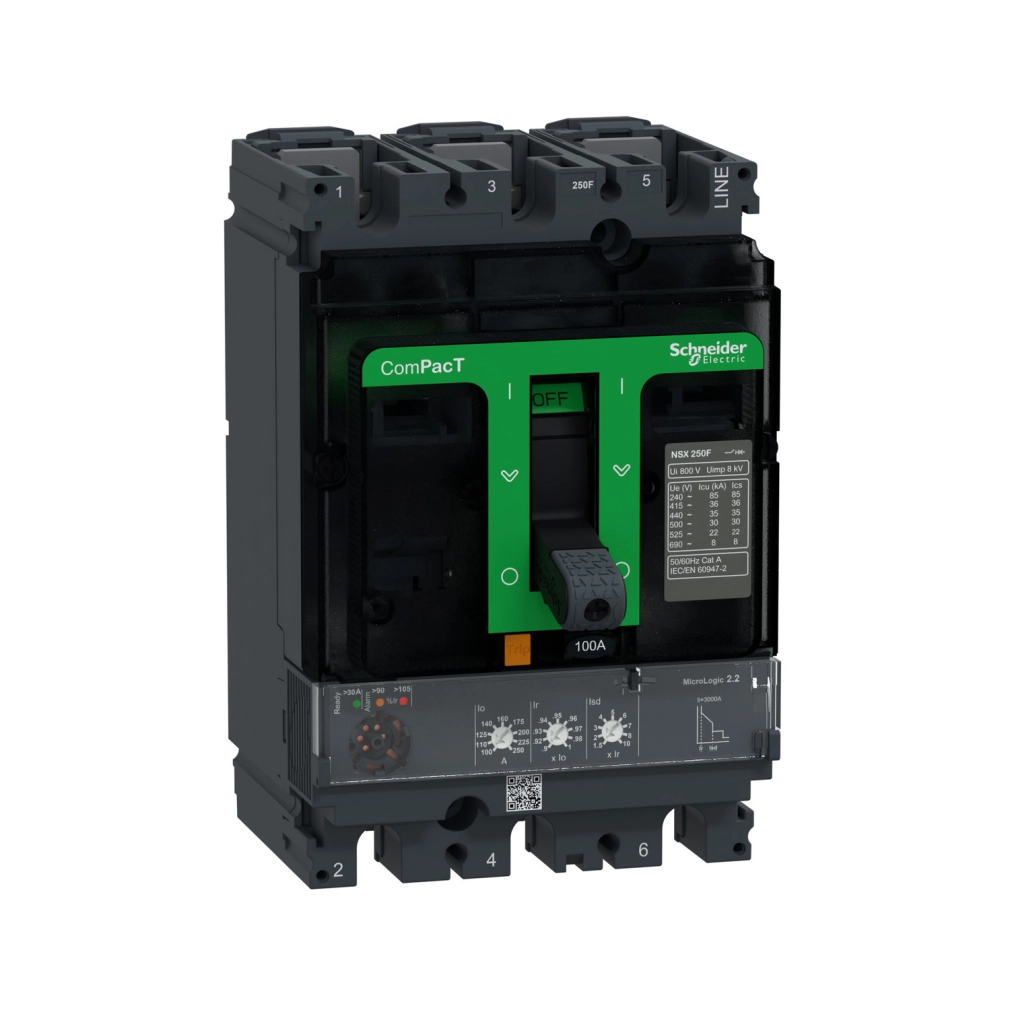

Schneider Electric ComPacT NSX (2021) - C25F32D100 - Megszakító NSX250F, 36 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ez a három pólusú (3P), három védett pólusú (3D) megszakító 100 amperes névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és 690 V AC 50/60 Hz üzemi feszültségig alkalmazható. A kiemelkedő szakítóképessége 36 kA 380/415 V AC feszültségen (IEC 60947-2 szerint), valamint 85 kA 220/240 V AC, 35 kA 440 V AC, 30 kA 500 V AC, 22 kA 525 V AC és 8 kA 660/690 V AC feszültségen biztosítja a megbízható védelmet. UL szabvány szerinti szakítóképessége szintén kiváló: 85 kA 240 V AC, 35 kA 480 V AC és 15 kA 600 V AC feszültségen. A készülék F szakítóképességi kóddal rendelkezik (36 kA 415 V AC), ami széles alkalmazási lehetőséget biztosít.
A megszakító MicroLogic 2.2 típusú elektronikus kioldóegységgel van felszerelve, amely LSoI védelmi funkciókat kínál: L a hosszú késleltetésű túlterhelés elleni védelemhez (állítható Ir érték 40-100 A tartományban), So a rövid késleltetésű rövidzárlat elleni védelemhez fix késleltetéssel (állítható Isd érték 1,5-10 × Ir tartományban), és I a pillanatnyi rövidzárlat elleni védelemhez (fix Ii érték 1500 A). A hosszú késleltetésű védelemnél az állítható idők: 400 s 1,5 × Ir-nél, 16 s 6 × Ir-nél és 11 s 7,2 × Ir-nél. A megszakító 20 perces termikus memóriával rendelkezik a kioldás előtt és után. A vizuális visszajelzést három LED biztosítja: villogó zöld LED jelzi a működésre kész állapotot, narancssárga LED a 90%-os terhelést, piros LED pedig a 105%-os túlterhelést. A C25F32D100 megszakító alkalmas leválasztásra (EN/IEC 60947-2 szerint), és A kategóriájú felhasználási besorolással rendelkezik.
A megszakító méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység. Fixen szerelhető, és mind vízszintesen, mind függőlegesen felszerelhető hátlap-rögzítéssel. A csatlakozás elöl, mind a felső, mind az alsó oldalon lehetséges, és a csatlakozási távolság 35 mm. A készülék kiváló tartósságot kínál: mechanikai élettartama 20000 ciklus, míg villamos élettartama terhelésfüggően 5000-20000 ciklus között változik. Műszaki szempontból kiemelkedő a 17,6 W pólusonkénti teljesítménydisszipáció, a 800 V AC szigetelési feszültség és a 8 kV lökőfeszültség-állóság. A megszakító környezeti működési hőmérséklet-tartománya széles: -25 és +70 °C között üzemeltethető, és tárolási hőmérséklete -50 és +85 °C között van. A relatív páratartalom 0-95% között lehet. IP40 védettségi fokozattal (IEC 60529) és IK07 ütésállósággal (IEC 62262) rendelkezik. III-as túlfeszültség-kategóriába tartozik, és 3-as szennyezettségi fokozatú környezetben használható. Tengerszint feletti magasság tekintetében 0-2000 m között teljes terheléssel, 2000-5000 m között csökkentett terheléssel üzemeltethető.
ComPacT NSX250F megszakító műszaki adatok
Fő jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250F
Termék vagy komponens típus: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Szakítóképesség
Szakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
35 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
30 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
22 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
8 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1)
35 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1)
15 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1)
Szakítóképességi kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlés típusa: Billenő kapcsoló
Megszakító felszerelési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi szakítóképesség: 85 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
35 kA 440 V AC 50/60 Hz (IEC 60947-2)
30 kA 500 V AC 50/60 Hz (IEC 60947-2)
22 kA 525 V AC 50/60 Hz (IEC 60947-2)
8 kA 660/690 V AC 50/60 Hz (IEC 60947-2)
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 17,6 W
Szerelési alátámasztás: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Hátlapra szerelve
Csatlakozás: Elöl (felső és alsó)
Csatlakozási távolság: 35 mm
Védelmi funkciók
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű rövidzárlat elleni védelem fix késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Hosszú idejű megszólalási beállítás típusa: Ir (termikus védelem) - Állítható 9 beállítás
Hosszú idejű védelem megszólalási tartomány: 40...100 A
Hosszú idejű védelem késleltetés beállítás típusa: tr - Fix
Hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 × Ir-nél
16 s 6 × Ir-nél
11 s 7,2 × Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem megszólalási beállítás típusa: Isd - Állítható 9 beállítás
Rövid idejű védelem megszólalási tartomány: 1,5...10 × Ir
Rövid idejű védelem késleltetés beállítás típusa: tsd - Fix
Pillanatnyi védelem megszólalási beállítás típusa: Ii - Fix
Pillanatnyi védelem megszólalási tartomány: 1500 A
Hibaáram védelem: Nélkül
Zóna szelektív reteszelés (ZSI): Nélkül
Fizikai jellemzők
Foglalatok száma: 5 foglalat
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancssárga) túlterheléshez
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelmi osztály: II. osztály elülső oldalon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti hőmérséklet tároláshoz: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m terheléscsökkentés nélkül
2000 m...5000 m terheléscsökkentéssel
