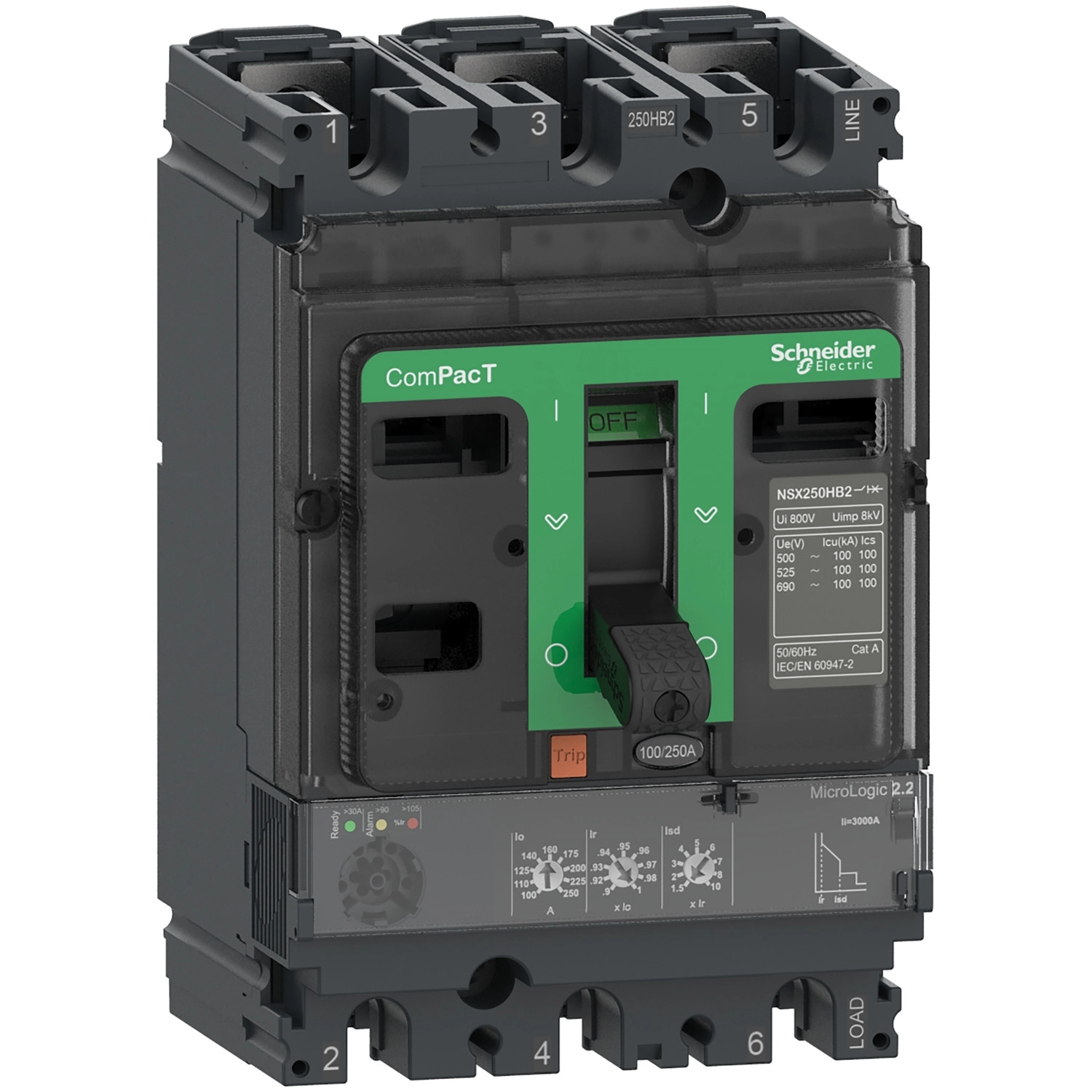

A Schneider Electric ComPacT NSX250F egy rendkívül megbízható, nagy teljesítményű 3 pólusú megszakító, amely elsősorban elosztóhálózatokban történő alkalmazásra lett kifejlesztve. A C25F32D250 cikkszámú készülék 250 A névleges áramerősséggel rendelkezik, amely ideálissá teszi közepes méretű ipari és kereskedelmi létesítmények villamos hálózatainak védelmére.
A megszakító szíve a fejlett MicroLogic 2.2 elektronikus kioldóegység, amely intelligens védelmi funkciókat biztosít. Az LSoI (Long time, Short time with fixed delay, Instantaneous) védelmi rendszer hatékonyan kezeli mind a túlterheléseket, mind a különböző szintű zárlati eseményeket. A túlterhelés elleni védelem (L) 9 különböző beállítással konfigurálható 100-250 A tartományban, míg a rövid késleltetésű zárlati védelem (So) szintén 9 különböző beállítással rendelkezik az 1,5-10 x Ir tartományban. A pillanatnyi zárlati védelem (I) fix értékre, 3000 A-re van beállítva. A túlterhelés esetén a hosszú késleltetésű védelem 400 másodperc alatt old ki 1,5 x Ir terhelésnél, míg 6 x Ir túlterhelésnél már 16 másodperc alatt működésbe lép. A termikus memória funkció 20 percig őrzi meg az előzményadatokat a kioldás előtt és után.
A ComPacT NSX250F kimagasló megszakítóképességgel rendelkezik különböző feszültségszinteken: 36 kA 380/415 V AC hálózaton, 85 kA 220/240 V AC-n, 35 kA 440 V AC-n, 30 kA 500 V AC-n, 22 kA 525 V AC-n, és 8 kA 660/690 V AC-n. Minden érték az IEC 60947-2 szabványnak megfelelően lett tesztelve és tanúsítva. A megszakító 690 V AC névleges üzemi feszültséggel rendelkezik és alkalmas leválasztásra az EN/IEC 60947-2 szabvány szerint. A kapcsoló felhasználási kategóriája A kategória, ami jelzi, hogy nagy teljesítményű ipari alkalmazásokhoz megfelelő.
A Schneider ComPacT NSX250F C25F32D250 kioldóegysége helyi állapotjelzéseket is biztosít LED-ekkel: zöld villogó LED jelzi az üzemkész állapotot, piros LED gyullad ki 105% Ir terhelésnél túlterhelés jelzésére, és narancs LED 90% Ir terhelésnél figyelmeztet a közelgő túlterhelésre. Ez a vizuális visszajelzés segíti a karbantartó személyzetet a potenciális problémák korai észlelésében.
A megszakító mechanikai élettartama 20 000 kapcsolási ciklus, míg villamos élettartama terheléstől és feszültségtől függően változik: 440 V AC-n In/2 terhelésnél 20 000 ciklus, In terhelésnél 10 000 ciklus; 690 V AC-n In/2 terhelésnél 10 000 ciklus, In terhelésnél 5 000 ciklus. A készülék pólusonkénti teljesítményvesztesége 17,6 W. A megszakító fix kivitelben szerelhető hátlapra, vízszintes vagy függőleges pozícióban. Mind a felső, mind az alsó csatlakozások elöl találhatók, a csatlakozási távolság 35 mm. A megszakító méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm, tömege pedig 2,4 kg.
Schneider ComPacT NSX250F megszakító műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250F
Termék vagy komponens típusa: Megszakító
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség (Icu):
85 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
35 kA 440 V AC 50/60 Hz (IEC 60947-2)
30 kA 500 V AC 50/60 Hz (IEC 60947-2)
22 kA 525 V AC 50/60 Hz (IEC 60947-2)
8 kA 660/690 V AC 50/60 Hz (IEC 60947-2)
85 kA 240 V AC 50/60 Hz (UL 60947-4-1)
35 kA 480 V AC 50/60 Hz (UL 60947-4-1)
15 kA 600 V AC 50/60 Hz (UL 60947-4-1)
Megszakítóképesség kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Vezérlés típusa: Billenőkar
Megszakító szerelési mód: Fix
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Védelmi beállítások
Védelmi típus:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlati védelem fix késleltetéssel
I: pillanatnyi zárlati védelem
Kioldóegység névleges árama: 250 A 40 °C-on
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetés beállítási tartomány [tr]:
400 s 1,5 x Ir értéknél
16 s 6 x Ir értéknél
11 s 7,2 x Ir értéknél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 3000 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Fizikai jellemzők
Foglalatok száma: 5 foglalat
Helyi jelzések:
Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancs) túlterhelésre
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,4 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Villamos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetés során: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
Mechanikai és villamos jellemzők
Mechanikai élettartam: 20000 ciklus
Villamos élettartam:
20000 ciklus 440 V In/2 áramnál
10000 ciklus 440 V In áramnál
10000 ciklus 690 V In/2 áramnál
5000 ciklus 690 V In áramnál
Teljesítményveszteség pólusonként: 17,6 W
Rögzítési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátlapra szerelve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
