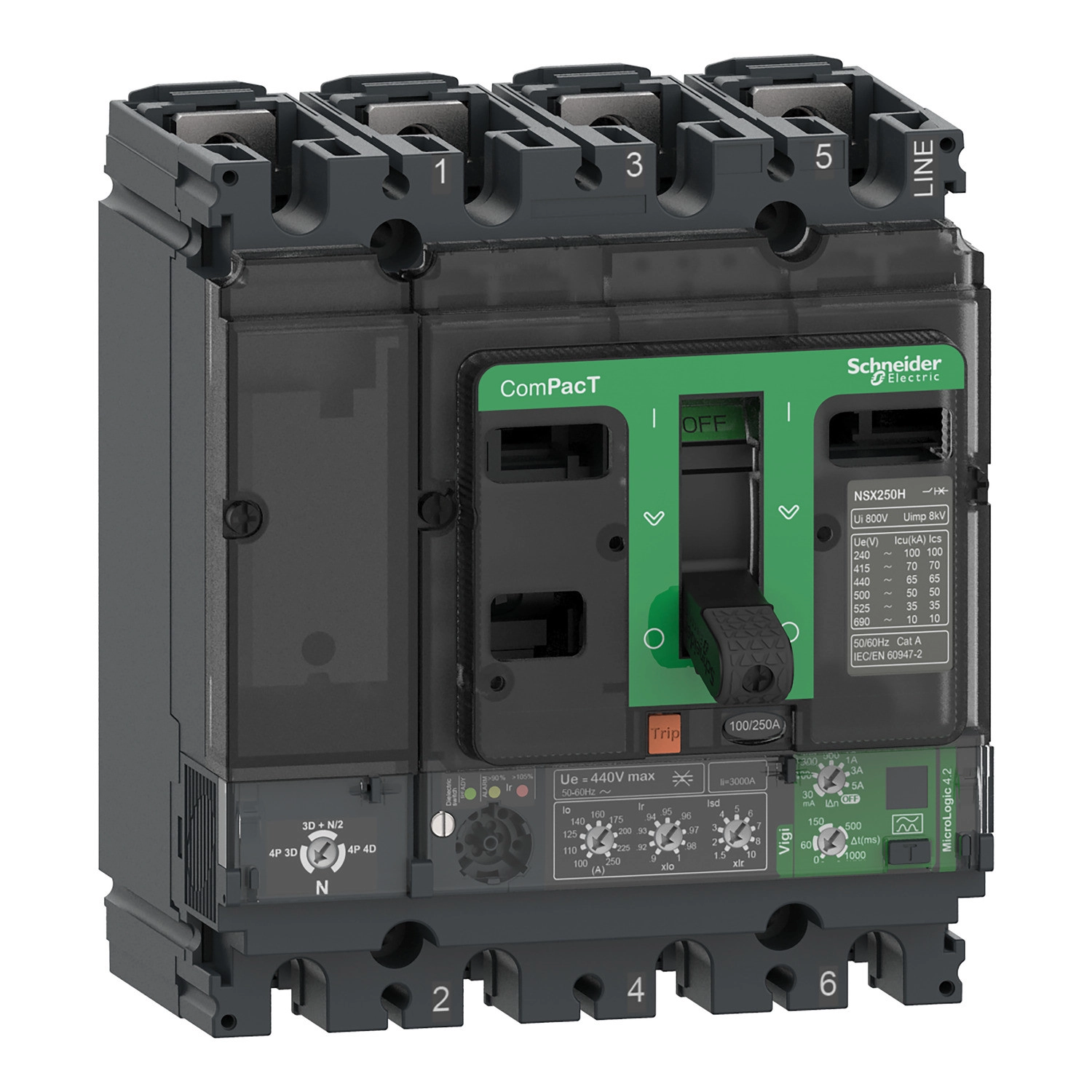

Schneider Electric ComPacT NSX (2021) - C25F44V160 - Megszakító NSX250F, 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 160 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A C25F44V160 típusú megszakító kiemelkedő megszakítóképességgel rendelkezik, amely 380/415 V AC hálózaton 36 kA, míg 220/240 V AC esetén 85 kA értéket ér el. A 440 V AC feszültségen 35 kA, 500 V AC-nél 30 kA, 525 V AC-nél 22 kA, valamint 660/690 V AC hálózatokon 8 kA megszakítóképességgel rendelkezik, így különböző feszültségszinteken is megbízható védelmet biztosít. A megszakító névleges üzemi feszültsége 440 V AC, 50/60 Hz frekvencián, és alkalmas szigetelési célokra az EN/IEC 60947-2 szabványnak megfelelően.
A MicroLogic Vigi 4.2 elektronikus kioldóegység biztosítja a készülék intelligens védelmét, amely tartalmazza a túlterhelésvédelem (L), a rövid idejű rövidzárlat védelem (So), a pillanatnyi rövidzárlat védelem (I), valamint a földzárlatvédelem (R) funkcióit. A túlterhelés védelem (Ir) 63-160 A között 9 különböző beállítási lehetőséget kínál, míg a rövid idejű rövidzárlat védelem (Isd) 1,5-10 x Ir tartományban állítható. A földzárlatvédelem érzékenysége (IΔn) is széles tartományban, 30 mA és 5 A között állítható, és A osztályú védelemmel rendelkezik. A készülék rendelkezik hőmemóriával is, amely kioldás előtt és után 20 percig aktív, fokozva ezzel a védelmi funkciók hatékonyságát.
A megszakító robusztus kialakítása nagy mechanikai és elektromos tartósságot biztosít - 20000 kapcsolási ciklust mechanikailag, valamint 440 V-on 20000 ciklust In/2 terhelésnél, 10000 ciklust In terhelésnél. A készülék méretei kompaktak: 140 mm szélesség, 161 mm magasság és 86 mm mélység, 2,8 kg nettó súly mellett. Szerelési szempontból rugalmas, mind vízszintes, mind függőleges pozícióban, hátlapra rögzítve telepíthető, továbbá a csatlakozások az elülső oldalon találhatók. A megszakító IP40 védettséggel rendelkezik az IEC 60529 szerint, és széles hőmérsékleti tartományban (-25...70 °C) üzemeltethető, valamint 0...2000 m magasságig teljesítménycsökkenés nélkül használható.
Schneider Electric ComPacT NSX (2021) - C25F44V160 - Megszakító NSX250F, 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 160 A, 4P4d műszaki adatok
Általános tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250F
Termék vagy komponens típus: Földzárlat védelmi megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nulla vezeték helyzete: Bal
Elektromos jellemzők
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
85 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
35 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
30 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
22 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
8 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1)
35 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1)
15 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1)
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Működtetés típusa: Kapcsolókar
Megszakító szerelési mód: Rögzített
Védelmi típus: L - túlterhelés védelem (hosszú idejű), So - rövid idejű rövidzárlat védelem rögzített késleltetéssel, I - pillanatnyi rövidzárlat védelem, R - földzárlat védelem
Túlterhelés védelem
Hosszú idejű védelem beállítási típus Ir (termikus védelem): Állítható, 9 beállítás
Hosszú idejű védelem beállítási tartomány: 63...160 A
Hosszú idejű védelem késleltetés típus tr: Rögzített
Hosszú idejű késleltetési beállítási tartomány: 400 s 1,5 × Ir esetén, 16 s 6 × Ir esetén, 11 s 7,2 × Ir esetén
Rövidzárlat védelem
Rövid idejű védelem kioldási beállítási típus Isd: Állítható
Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 × Ir
Rövid idejű védelem késleltetési típus tsd: Rögzített
Pillanatnyi védelem kioldási beállítási típus Ii: Rögzített
Pillanatnyi védelem kioldási beállítási tartomány: 2400 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenységi beállítási típus IΔn: Állítható
Földzárlat védelem érzékenységi beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsoló használatával
Földzárlat védelem késleltetés beállítási típus Δt: Állítható
Maradék földzárlat késleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Jelzések, méretek
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK védettség fokozat: IK07, IEC 62262 szerint
Környezeti hőmérséklet tartomány üzemelés közben: -25...70 °C
Környezeti hőmérséklet tartomány tároláskor: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
