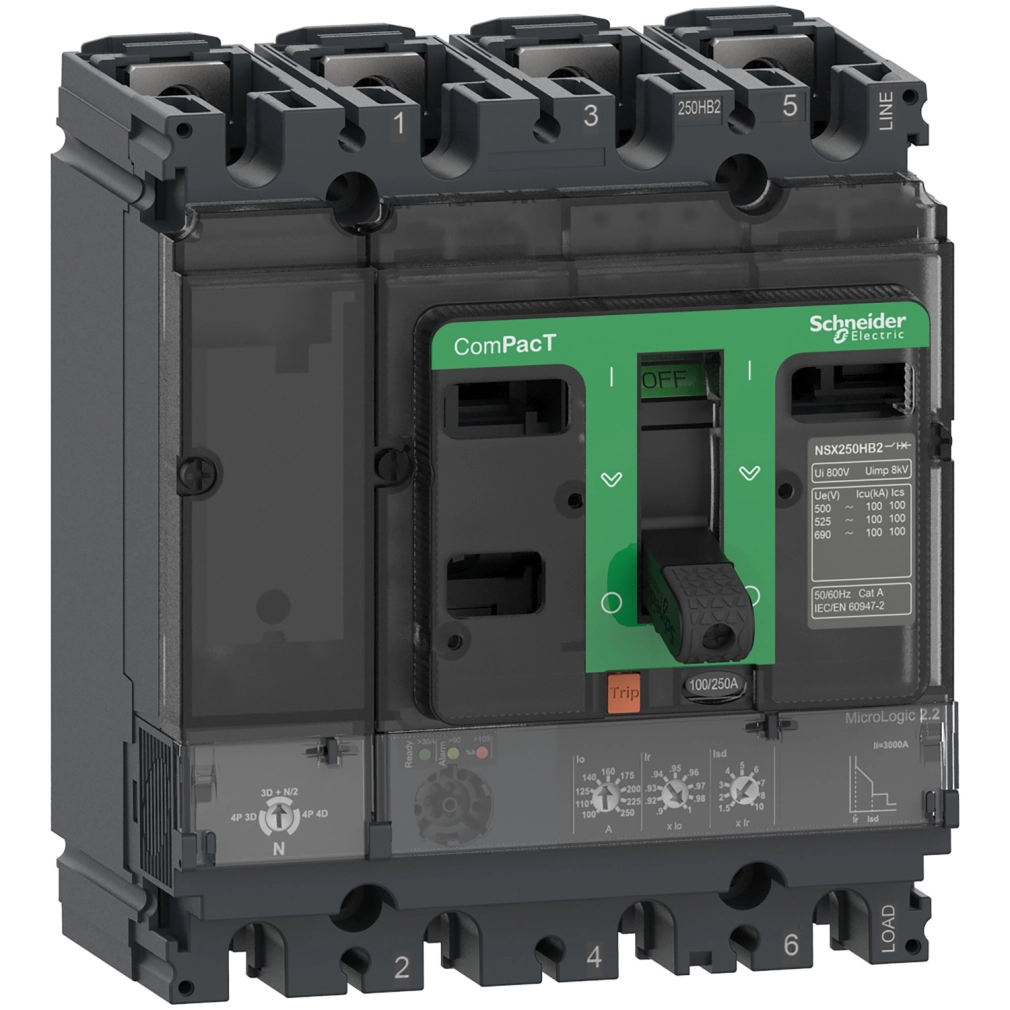

Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX250H kiemelkedő megszakítóképességgel büszkélkedhet: 380/415 V AC feszültségnél 70 kA, míg 220/240 V AC-nál akár 100 kA megszakítóképességgel is rendelkezik. A megszakító H megszakítóképességi kóddal (H 70 kA 415 V AC) van jelölve, ami kiváló védelmet nyújt a legigényesebb alkalmazások esetén is. A magas megszakítóképesség mellett 690 V AC névleges üzemi feszültséggel és 50/60 Hz hálózati frekvenciával kompatibilis, ami széles körű felhasználást tesz lehetővé különböző elektromos rendszerekben.
A ComPacT NSX250H fejlett MicroLogic 2.2 elektronikus kioldóegységgel van felszerelve, amely intelligens védelmet biztosít többféle áramköri hiba ellen. Az LSoI védelmi funkciók (L: túlterhelés elleni védelem, So: késleltetett rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem) tökéletes biztonságot nyújtanak a teljes elektromos rendszer számára. A megszakító 9 különböző beállítással rendelkezik a hosszú idejű védelem bekapcsolási tartományában (100...250 A), valamint a rövid idejű védelem bekapcsolási tartományában (1,5...10 x Ir). A rövidzárlat elleni pillanatnyi védelmi beállítás 3000 A-nél rögzített. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, így pontosan nyomon követhető a rendszer állapota. A Schneider Electric ComPacT NSX250H megszakító semleges védelmi beállításai tartalmazzák a 0,5 x Ir (3D + N/2), 1 x Ir (4D) és a nincs védelem (3D) opciókat.
A Schneider Electric ComPacT NSX sorozat kompakt kialakítással rendelkezik: a NSX250H méretei 140 mm szélesség, 161 mm magasság és 86 mm mélység, nettó tömege mindössze 2,8 kg. A rögzítés módja fix, előlapi (front) fel- és lefelé történő csatlakozással, 35 mm-es csatlakozási távolsággal. A megszakító kiváló környezeti jellemzőkkel rendelkezik: -25...70 °C üzemi hőmérséklet-tartomány, IP40 védettségi fokozat az IEC 60529 szerint, és IK07 ütésállóság az IEC 62262 szerint. A termék Class II elektromos érintésvédelmi osztályba tartozik az előlapon, és 0...2000 m tengerszint feletti magasságban használható teljesítménycsökkenés nélkül. A LED-es helyi jelzés (villogó zöld a működésre kész állapothoz, piros a 105%-os túlterheléshez, narancssárga a 90%-os túlterheléshez) azonnali visszajelzést ad a megszakító állapotáról, így a rendszer üzemeltetői gyorsan felismerhetik a potenciális problémákat.
Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d műszaki adatok
Főbb jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250H
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D + N/2
Semleges vezető pozíciója: Bal
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint
15 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítóképesség kód: H 70 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési módja: Fix
Szigetelési feszültség: 800 V AC 50/60 Hz
Névleges impulzus-állóképességi feszültség: 8 kV
Mechanikai tulajdonságok
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 17,6 W
Rögzítés módja: Hátlapra
Rögzítési helyzet: Vízszintes és függőleges, Hátlapon fekvő
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelmi típusok
L: túlterhelés elleni védelem (hosszú idejű)
So: késleltetett rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges értéke: 250 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható, 9 beállítás
Hosszú idejű védelem kioldási beállítási tartomány: 100...250 A
Hosszú idejű védelem késleltetés beállítási típusa tr: Rögzített
Hosszú idejű védelem késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén
Semleges vezető védelmi beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható, 9 beállítás
Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típusa tsd: Rögzített
Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített
Pillanatnyi védelem kioldási beállítási tartomány: 3000 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Jelzések és csatlakozások
Foglalatok száma: 5
Helyi jelzés: Villogó LED (zöld) működésre kész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,8 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: Class II az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti hőmérséklet tároláshoz: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
