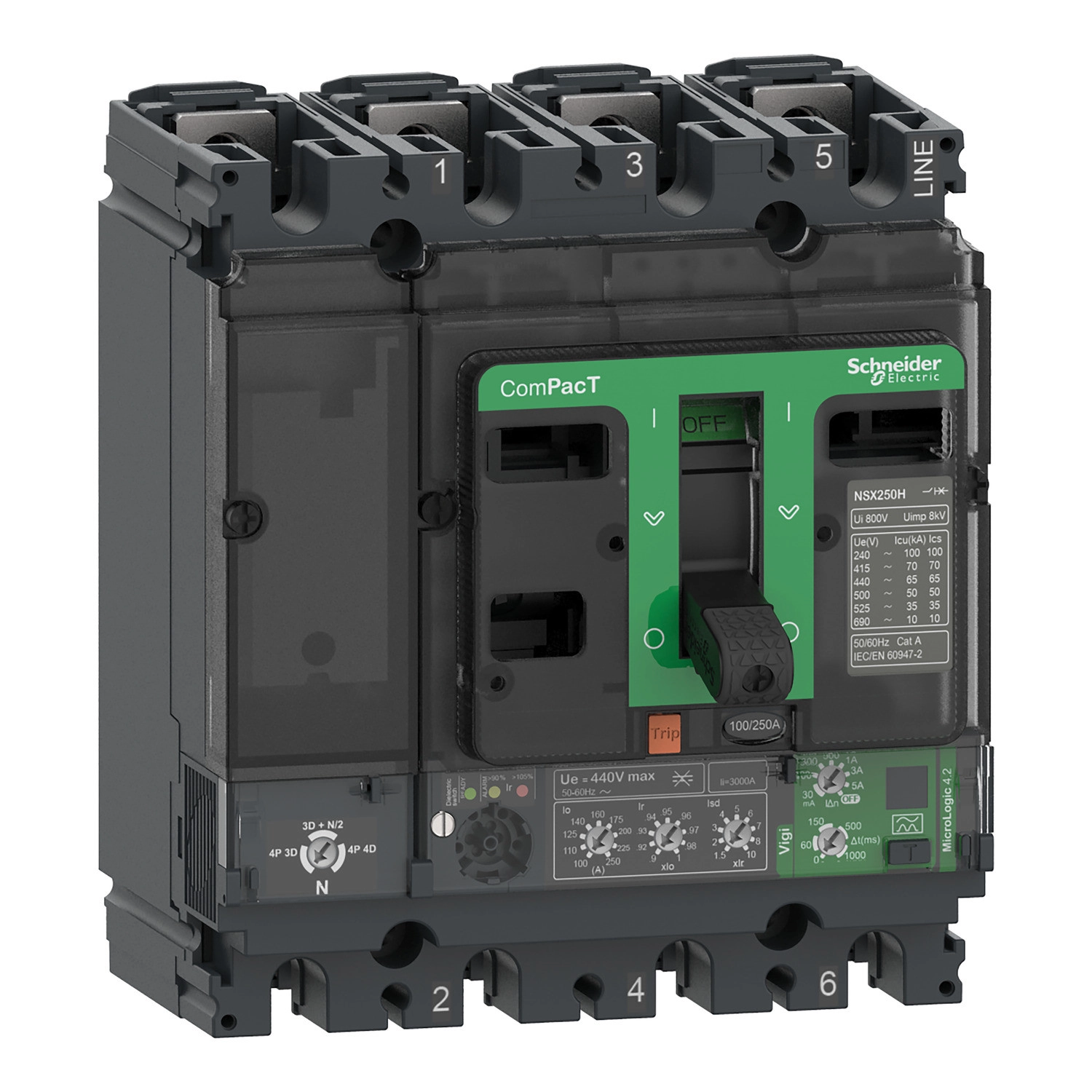

Schneider Electric ComPacT NSX (2021) - C25H44V100 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX250H kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 70 kA 415 VAC feszültségnél az IEC 60947-2 szabványnak megfelelően. Különböző feszültségszinteken is kiváló teljesítményt nyújt: 220/240 V AC hálózaton 100 kA, 440 V AC hálózaton 65 kA, 500 V AC hálózaton 50 kA, míg 525 V AC hálózaton 35 kA megszakítóképességgel rendelkezik. A megszakító 660/690 VAC feszültségen is használható 10 kA megszakítóképességgel. A berendezés a nemzetközi UL 60947-4-1 szabványnak is megfelel, 240 V AC esetén 85 kA, 480 V AC esetén 65 kA, 600 V AC esetén 15 kA megszakítóképességgel.
A MicroLogic 4.2 elektronikus kioldóegység rendkívül sokoldalú védelmi funkciókat kínál (LSoIR): hosszú késleltetésű túlterhelés elleni védelem (L), rögzített késleltetésű rövidzárlat elleni védelem (So), pillanatnyi rövidzárlat elleni védelem (I), valamint földzárlat elleni védelem (R). A túlterhelésvédelem 9 különböző beállítási lehetőséget kínál 40-100 A tartományban. A földzárlat érzékenysége széles tartományban állítható: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, és 5 A értékek között. A föld-szivárgási időkésleltetés szintén testreszabható: 0 ms, 60 ms, 150 ms, 500 ms és 1 s értékekkel. A NSX250H A osztályú földzárlatvédelemmel rendelkezik, és a semleges vezető védelme is beállítható: 0,5 x Ir (3D + N/2 konfiguráció), 1 x Ir (4D konfiguráció), vagy kikapcsolható (3D konfiguráció).
A ComPacT NSX250H megszakító rendkívül robusztus szerkezeti kialakítással rendelkezik, amely 20000 mechanikai működési ciklust biztosít. Elektromos élettartama is kiemelkedő: 440 V In/2 terhelésnél 20000 ciklus, 440 V In terhelésnél 10000 ciklus, 690 V In/2 terhelésnél 10000 ciklus, illetve 690 V In terhelésnél 5000 ciklus. A készülék kapcsolószerkezete billenőkapcsolós kivitelű, és a készülék fix beépítésű. A készülékházat úgy tervezték, hogy a csatlakozások elöl elérhetőek legyenek, ami megkönnyíti a telepítést és a karbantartást. A megszakító kompakt méretekkel rendelkezik: szélessége 140 mm, magassága 161 mm, mélysége 86 mm. A leválasztásra való alkalmasság követelményeinek is megfelel az EN/IEC 60947-2 szabvány szerint, így karbantartási célokra biztonságosan leválaszthatóvá teszi az áramkört.
Schneider Electric ComPacT NSX (2021) - C25H44V100 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Rövid megnevezés: NSX250H
Termék vagy alkatrész típus: Földzárlati megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges vezető pozíciója: Bal
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz az UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz az UL 60947-4-1 szerint
15 kA Icu 600 V AC 50/60 Hz az UL 60947-4-1 szerint
Megszakítóképesség kódja: H 70 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Kezelőszerv típusa: Billenőkapcsoló
Megszakító rögzítési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén
Teljesítmény disszipáció pólusonként: 25 W N, 25 W L1 és L3, 20,6 W L2
Rögzítési felület: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 35 mm
Védelmi funkciók
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetés), So: rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat elleni védelem, R: földzárlat elleni védelem
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű beállítás típusa Ir (termikus védelem): 9 beállítási lehetőség
Hosszú késleltetésű védelem beállítási tartománya: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén
Semleges vezető védelmi beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási típusa Isd: Állítható
Rövid késleltetésű védelem beállítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típus tsd: Fix
Pillanatnyi védelem beállítási típusa Ii: Fix
Pillanatnyi védelem beállítási tartománya: 1500 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítási típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartománya: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI az IΔn forgókapcsolóval
Földzárlat védelem időkésleltetés beállítási típusa Δt: Állítható
Maradék földzárlat időkésleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb jellemzők
Zóna szelektív reteszelés ZSI: Nélkül
Foglalatok száma: 5 foglalat
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m névleges terhelhetőség-csökkenés nélkül, 2000 m...5000 m névleges terhelhetőség-csökkenéssel
