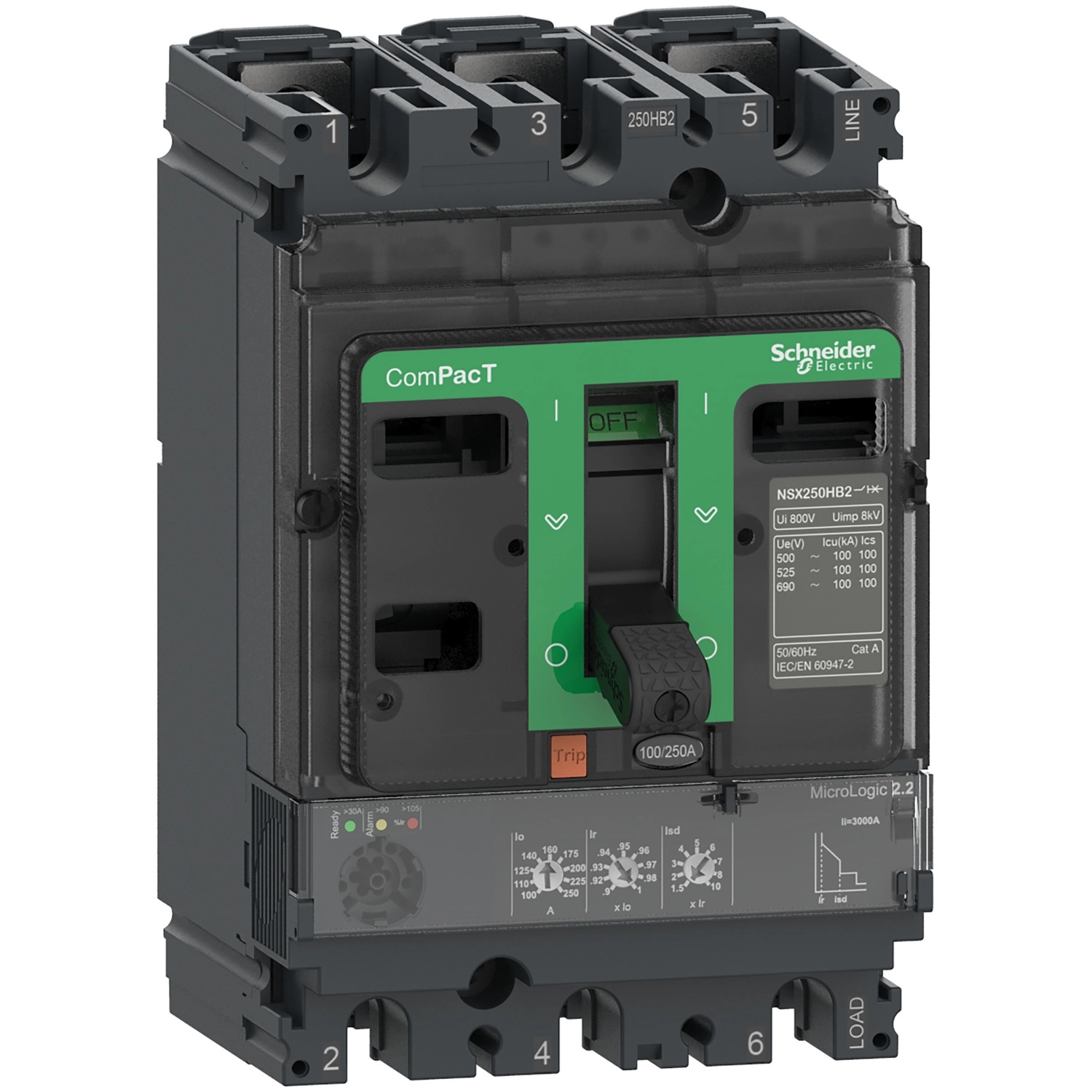

Schneider Electric ComPacT NSX (2021) - C25R32D250 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX250R megszakító legfőbb erőssége a rendkívüli megszakítóképessége, amely 200 kA értékkel rendelkezik 220/240 V AC, 380/415 V AC és 440 V AC hálózati feszültségnél. Ez a kiemelkedő érték biztosítja, hogy a berendezés még extrém rövidzárlati áramok esetén is megbízhatóan véd. A magasabb feszültségtartományokban is figyelemreméltó a megszakítóképessége: 500 V AC-nál 80 kA, 525 V AC-nál 65 kA, míg 660/690 V AC-nál 45 kA értékkel rendelkezik. A megszakítóképesség kódja R 200 kA 415 V AC, amely egyértelműen jelzi a készülék kategóriáját és alkalmazási területét. A névleges szolgáltatási megszakítóképessége (Ics) megegyezik a névleges megszakítóképesség (Icu) értékeivel, ami a termék kiváló minőségét és megbízhatóságát jelzi.
A Schneider Electric ComPacT NSX250R megszakító MicroLogic 2.2 típusú elektronikus kioldóegységgel van felszerelve, amely LSoI védelmi funkciókat lát el. Ez az L (hosszú késleltetésű túlterhelésvédelem), So (rövid késleltetésű zárlatvédelem fix késleltetéssel) és I (pillanatnyi zárlatvédelem) védelmeket biztosítja. A túlterhelésvédelmi beállítás (Ir) 9 különböző fokozatban állítható 100-250 A tartományban, míg a rövid késleltetésű zárlatvédelem (Isd) szintén 9 fokozatban állítható 1,5-10 x Ir értékek között. A pillanatnyi zárlatvédelem (Ii) fix értéken, 3000 A-re van beállítva. A készülék rendelkezik továbbá termikus memóriával, amely a kioldás előtt és után 20 percig megőrzi a hőmérsékleti értékeket. A helyi jelzések között találhatók a működésre kész állapotot jelző villogó zöld LED, valamint a túlterhelést jelző piros (105% Ir) és narancs (90% Ir) LED-ek.
A ComPacT NSX250R telepítési lehetőségei rendkívül rugalmasak. A megszakító rögzítése fix módon, hátlapra történik, és mind vízszintesen, mind függőlegesen, hátán fekve szerelhető. A csatlakoztatás mind az alsó, mind a felső oldalon elölről történik, 35 mm-es csatlakozási távolsággal. A készülék kézi működtetésű, kapcsoló típusú vezérléssel rendelkezik, és alkalmas leválasztásra az EN/IEC 60947-2 szabványnak megfelelően.
Műszaki adatait tekintve a C25R32D250 típusú megszakító 8 kV névleges lökőfeszültség-állósággal és 800 V AC névleges szigetelési feszültséggel rendelkezik. Mechanikai élettartama 20000 ciklus, míg elektromos élettartama terheléstől függően változik: 440 V-on névleges áram felénél 20000 ciklus, névleges áramnál 10000 ciklus, míg 690 V-on névleges áram felénél 10000 ciklus, névleges áramnál pedig 5000 ciklus. A pólusonkénti teljesítményveszteség 17,6 W. Méreteit tekintve a szélessége 105 mm, magassága 161 mm, mélysége pedig 86 mm, nettó súlya 2,4 kg.
Schneider Electric ComPacT NSX (2021) - C25R32D250 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 3P3d műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250R
Termék vagy komponens típusa: Megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos paraméterek
Névleges áram [In]: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztási alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 200 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
200 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
200 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
80 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
65 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
45 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség kód: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Védelem típusa: L: túlterhelés védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlatvédelem fix késleltetéssel
I: pillanatnyi zárlatvédelem
Kioldóegység értéke: 250 A 40 °C-on
Hosszú késleltetésű megszólalási áram beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem megszólalási áram beállítási tartománya [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir-nél
16 s 6 x Ir-nél
11 s 7,2 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem megszólalási áram beállítás típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem megszólalási áram beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem megszólalási áram beállítás típusa Ii: Fix
Pillanatnyi védelem megszólalási áram beállítási tartománya [Ii]: 3000 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Fizikai jellemzők
Vezérlés típusa: Kapcsoló
Megszakító szerelési mód: Fix
Felszerelési hely: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Hátán fekve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási távolság: 35 mm
Nyílások száma: 5 nyílás
Helyi jelzések: Villogó LED (zöld) a működésre kész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancs) túlterheléshez
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó súly: 2,4 kg
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges szolgáltatási megszakítóképesség [Ics]: 200 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
200 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
200 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
80 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
65 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
45 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2-nél
10000 ciklus 440 V In-nél
10000 ciklus 690 V In/2-nél
5000 ciklus 690 V In-nél
Teljesítmény disszipáció pólusonként: 17,6 W
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Villamos áramütés elleni védelmi osztály: II. osztály előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül
2000 m...5000 m csökkentéssel
