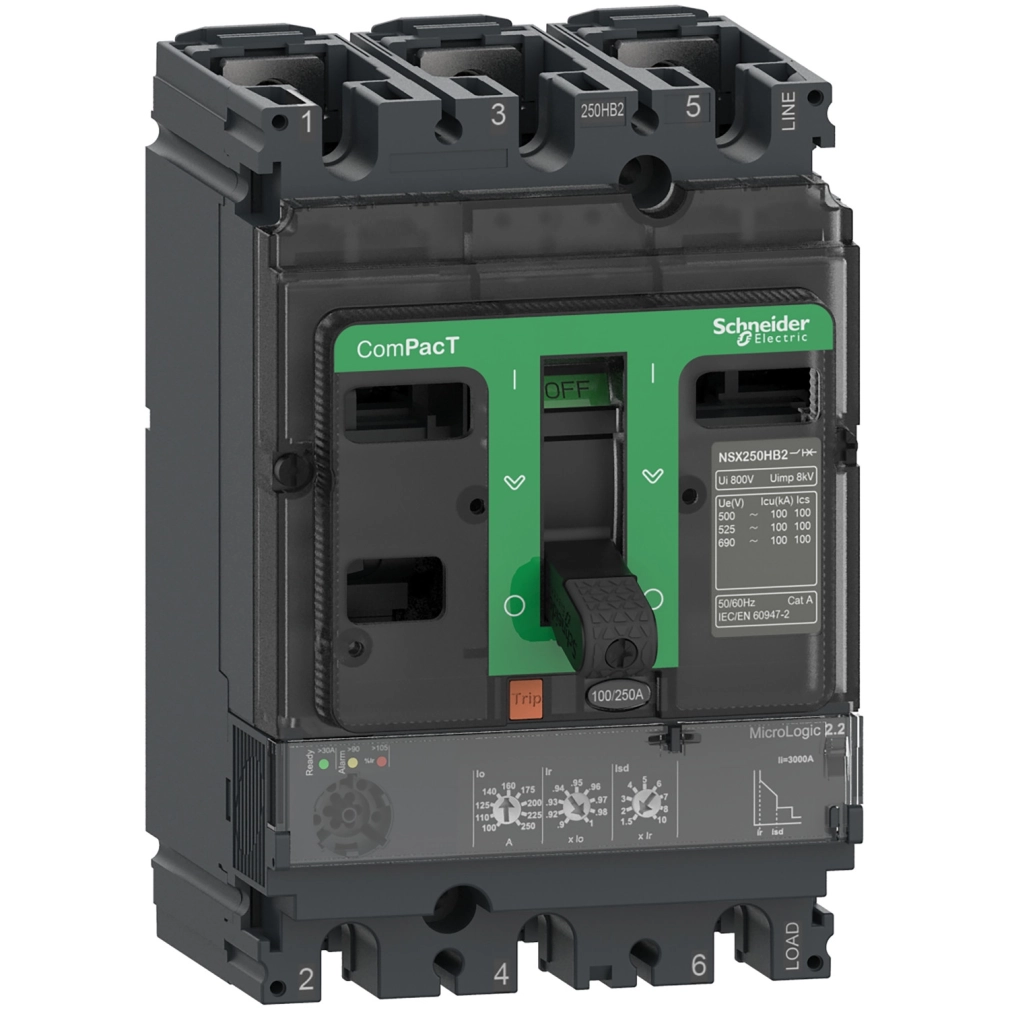

Schneider Electric ComPacT NSX (2021) - C25V32D160 - Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX megszakító LSoI védelmi funkciókkal rendelkezik, ami magában foglalja a hosszú késleltetésű túlterhelésvédelmet (L), a rövid késleltetésű zárlat elleni védelmet (So) és a pillanatnyi zárlat elleni védelmet (I). A hosszú késleltetésű védelemnél az Ir érték 9 különböző beállítással állítható 63-160A tartományban, míg a rövid késleltetésű zárlati védelem (Isd) szintén 9 különböző beállítással rendelkezik 1,5-10 x Ir tartományban. A pillanatnyi zárlati védelem (Ii) fix értéke 2400A. A megszakító továbbá 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami tovább növeli a védelmi rendszer hatékonyságát és megbízhatóságát.
A ComPacT NSX C25V32D160 megszakító villamos szilárdsági jellemzői is kiemelkedőek: 800V AC névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság jellemzi. Az üzemi megszakítóképesség (Ics) értéke megegyezik a névleges megszakítóképességgel (Icu), ami 85 kA 500V AC-nél, 80 kA 525V AC-nél, és 75 kA 660/690V AC feszültségen. Ez azt jelenti, hogy a megszakító teljes kapacitással képes üzemelni a specifikált paraméterek mellett, ami különösen fontos a kritikus ipari alkalmazásoknál. A mechanikai tartósság 20000 kapcsolási ciklus, míg az elektromos tartósság 20000 ciklus 440V In/2 esetén, 10000 ciklus 440V In esetén, 10000 ciklus 690V In/2 esetén, és 5000 ciklus 690V In esetén, ami hosszú élettartamot biztosít gyakori kapcsolások esetén is.
A megszakítót többféle pozícióban lehet felszerelni: vízszintesen, függőlegesen vagy hátsó oldalával síkfelületre. A csatlakozási pontok elöl találhatók, mind a felső, mind az alsó részen, és a csatlakozási távolság 35 mm. A termék további előnyös tulajdonsága, hogy rendelkezik LED-es állapotjelzéssel: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105%-os Ir túlterhelést, valamint narancssárga LED a 90%-os Ir túlterhelést. A megszakító méretei kompaktak: 105 mm szélesség, 161 mm magasság, 86 mm mélység, és a nettó súlya mindössze 2,4 kg. A termék szigetelési osztálya Class II az előlapon, IP védettsége IP40 az IEC 60529 szabvány szerint, IK ütésállósága pedig IK07 az IEC 62262 szabványnak megfelelően.
Schneider Electric ComPacT NSX (2021) - C25V32D160 - Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d műszaki adatok
Fő tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250HB1
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áramerősség [In]: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
85 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
80 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
75 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
Megszakítóképesség kódja: HB1 75 kA 690 V AC
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Vezérlés típusa: Átkapcsoló
Megszakító felszerelési módja: Fix
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]:
85 kA 500 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
80 kA 525 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
75 kA 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szabványnak megfelelően
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság:
20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 17,6 W
Felszerelési információk
Szerelési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Védelmi beállítások
Védelem típusa:
L: túlterhelés védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlati védelem fix késleltetéssel
I: pillanatnyi zárlati védelem
Kioldóegység névleges értéke: 160 A 40 °C-on
Hosszú késleltetésű megszólalási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú késleltetésű védelem megszólalási beállítási tartománya: 63...160 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
[tr] hosszú késleltetésű késleltetés beállítási tartománya:
400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem megszólalási beállítás típusa Isd: Állítható 9 beállítás
[Isd] Rövid késleltetésű védelem megszólalási beállítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelem megszólalási beállítás típusa Ii: Fix
[Ii] pillanatnyi védelem megszólalási beállítási tartománya: 2400 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Fizikai jellemzők
Nyílások száma: 5 nyílás
Helyi jelzés:
Villogó LED (zöld) az üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Nettó súly: 2,4 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, IEC 60664-1 szabványnak megfelelően
IP védelmi fokozat: IP40, IEC 60529 szabványnak megfelelően
IK ütésállóság: IK07, IEC 62262 szabványnak megfelelően
Környezeti hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság:
0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
