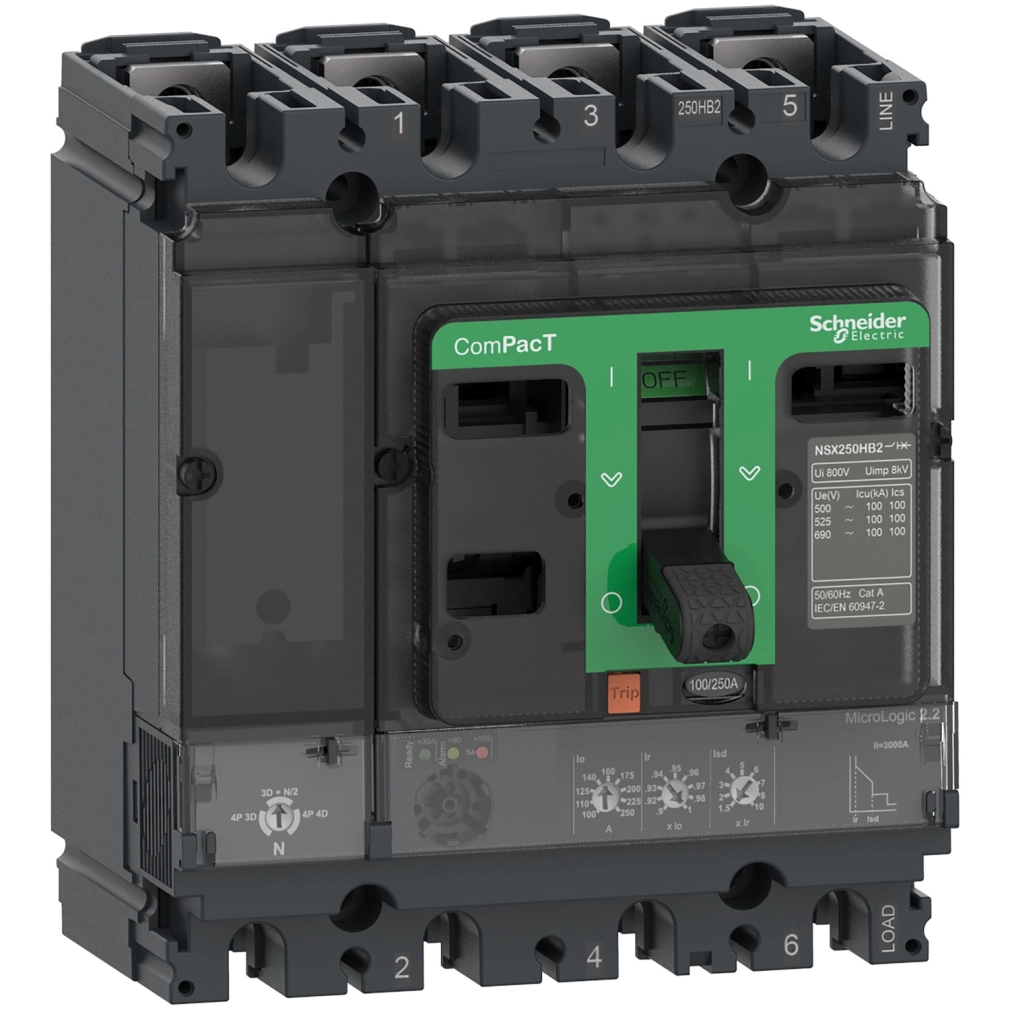

Schneider Electric ComPacT NSX (2021) - C25V42D100 - Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék szívét a MicroLogic 2.2 elektronikus kioldóegység képezi, amely LSoI védelmi funkciókat kínál: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű rövidzárlat-védelem (So) és azonnali rövidzárlat-védelem (I). A hosszú késleltetésű védelem (Ir) 9 különböző beállítással 40-100 A tartományban állítható, míg a rövid késleltetésű rövidzárlat-védelem (Isd) szintén 9 beállítással, 1,5-10 x Ir tartományban szabályozható. Az azonnali rövidzárlat-védelem (Ii) fix 1500 A értékre van beállítva. A nulla védelem beállítása több opcióval rendelkezik: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy nincs védelem (3D) konfiguráció választható. A készülék 20 perces termikus memóriával rendelkezik a kioldás előtt és után.
A ComPacT NSX megszakító kiválóan alkalmazható szigetelési célokra is, megfelelve az EN/IEC 60947-2 szabványnak. A készülék 800 V névleges szigetelési feszültséggel (Ui) és 8 kV névleges impulzus-állósági feszültséggel (Uimp) rendelkezik. A megszakítási képesség kódjában a HB1 jelölés a 75 kA 690 V AC értékre utal, de fontos megemlíteni, hogy más feszültségszinteken is kiváló teljesítményt nyújt: 85 kA 500 V AC-n és 80 kA 525 V AC-n.
A megszakító fix kivitelben szerelhető, és többféle szerelési pozícióban alkalmazható: vízszintesen, függőlegesen, vagy hátlapra fektetve. A készülék mechanikai élettartama 20 000 ciklus, míg elektromos élettartama a terheléstől függően változik: 20 000 ciklus 440 V In/2 terhelésnél, 10 000 ciklus 440 V In és 690 V In/2 terhelésnél, valamint 5000 ciklus 690 V In terhelésnél. A megszakító egyszerű kezelhetőségét a toggle típusú kapcsoló biztosítja.
A készülék állapotát három LED jelzi: villogó zöld LED jelzi a működésre kész állapotot, piros LED (105% Ir) és narancssárga LED (90% Ir) pedig a túlterhelési állapotot. A megszakító IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. Széles működési hőmérséklet-tartományban (-25...70°C) használható, és akár 2000 m-es tengerszint feletti magasságig alkalmazható teljesítménycsökkenés nélkül.
Schneider Electric ComPacT NSX (2021) - C25V42D100 - Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250HB1
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D / 3D + N/2 / 3D
Nulla vezető pozíciója: Bal
Villamos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
75 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Hosszú késleltetésű védelmi beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú késleltetésű védelem működési tartománya [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Nulla védelem beállítása: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítás típusa Isd: Állítható 9 beállítással
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállítás típusa tsd: Fix
Pillanatnyi védelem beállítás típusa Ii: Fix
Pillanatnyi védelem beállítási tartománya [Ii]: 1500 A
Fizikai és mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési mód: Fix
Teljesítmény disszipáció pólusonként: 17,6 W
Felszerelési támasz: Hátlap
Felszerelési pozíció: Vízszintes és függőleges
Hátlapra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Jelzések: Villogó LED (zöld) működésre kész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancs) túlterheléshez
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemelés közben: -25…70 °C
Környezeti hőmérséklet tárolás során: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
