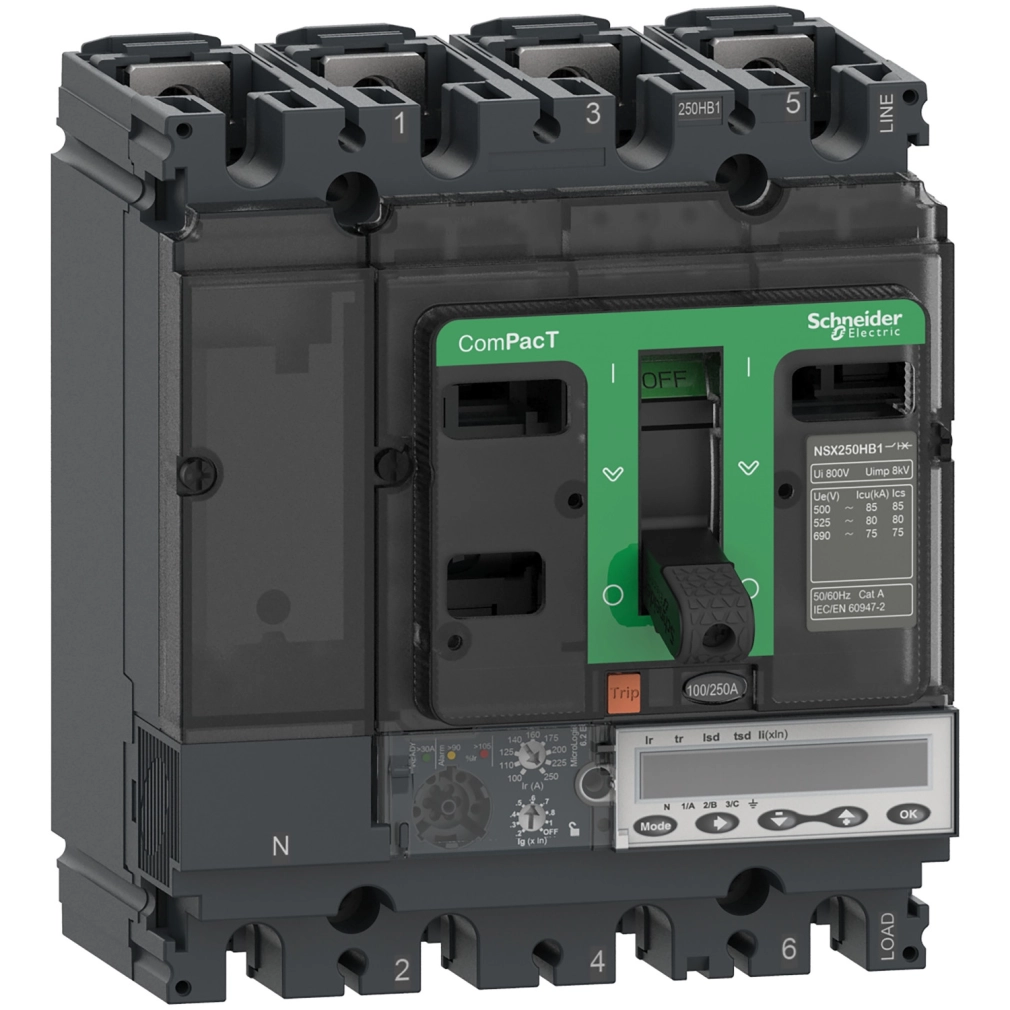

Schneider Electric ComPacT NSX (2021) - C25V46E160 - Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 6.2 E kioldóegység 160 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX250HB1 megszakító 75 kA megszakítóképességgel rendelkezik 690 V AC feszültségen, ami kivételesen magas érték, és megfelel az IEC 60947-2 szabvány előírásainak. Ez a tulajdonság különösen értékessé teszi olyan környezetekben, ahol nagy zárlati áramokkal kell számolni. A készülék további megszakítóképesség értékei: 85 kA 500 V AC mellett, valamint 80 kA 525 V AC feszültségen. A 4 pólusú kialakítás teljes körű védelmet biztosít, a polaritás konfigurációja pedig többféle lehetőséget kínál: 4D, 3D + OSN, 3D + N/2, vagy egyszerű 3D kialakításban. A neutrális pólus pozíciója bal oldalon található.
A megszakító lelkét a MicroLogic 6.2 E elektronikus kioldóegység képezi, amely LSIG (túlterhelés, rövidzár, pillanatnyi rövidzár és földzárlat) védelmi funkciókat biztosít. Ez a fejlett egység számos beállítási lehetőséget kínál a védelmi paraméterek testre szabásához. A hosszú késleltetésű (túlterhelési) védelem 9 különböző beállítással rendelkezik, 63-160 A tartományban. A rövidzárlati védelem szintén állítható, 1,5-10 x Ir értékek között, míg a pillanatnyi rövidzárlati védelem 1,5-15 x In tartományban konfigurálható. A földzárlat-védelem 9 különböző beállítást tesz lehetővé, 0,4-1 x In tartományban (40 A-es névleges áram esetén), illetve 0,2-1 x In tartományban (40 A feletti névleges áram esetén).
A C25V46E160 megszakító számos fejlett funkcióval rendelkezik, köztük a zóna-szelektív reteszelés (ZSI), amely javítja a szelektivitást és csökkenti az áramkimaradásokat. A készülék továbbá LCD kijelzővel van ellátva, amely megkönnyíti az állapot és a beállítások ellenőrzését. A helyi jelzéseket különböző színű LED-ek biztosítják: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A megszakító energiamérő funkcióval is rendelkezik, amely az energiafogyasztás nyomon követését, a teljesítményminőség ellenőrzését, valamint a pillanatnyi és igény szerinti értékek, karbantartási jelzők, időbélyeggel ellátott előzmények és eseménytáblák megjelenítését teszi lehetővé.
A C25V46E160 megszakító méretei kompaktak: szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm, nettó súlya 2,8 kg. A készülék sínre szerelhető, és mind vízszintes, mind függőleges pozícióban felszerelhető. Csatlakoztatása elöl történik, csatlakozási rasztertávolsága 35 mm. A megszakító mechanikai és elektromos tartóssága kiemelkedő: mechanikailag 20000 ciklust, elektromosan pedig terheléstől függően 5000-20000 ciklust képes teljesíteni. A környezeti specifikációk tekintetében a termék -25°C és +70°C közötti hőmérsékleten működtethető, tárolási hőmérséklettartománya -40°C és +85°C között van, relatív páratartalma 0-95%. Az eszköz IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és IK07 ütésállósággal az IEC 62262 szabvány alapján.
Schneider Electric ComPacT NSX (2021) - C25V46E160 -Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 6.2 E kioldóegység 160 A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250HB1
Termék vagy összetevő típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Neutrális pólus pozíciója: Bal
Elektromos jellemzők
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz-en (IEC 60947-2 szerint), 80 kA Icu 525 V AC 50/60 Hz-en (IEC 60947-2 szerint), 75 kA Icu 660/690 V AC 50/60 Hz-en (IEC 60947-2 szerint)
Megszakítóképesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSIG
Kioldóegység névleges árama: 160 A 40 °C-on
Védelmi típus: L: túlterhelés védelem (hosszú késleltetés), S: késleltetett rövidzárlat védelem, I: pillanatnyi rövidzárlat védelem, G: földzárlat védelem
Működés és csatlakoztatás
Vezérlés típusa: Karos
Megszakító szerelési mód: Fix
Teljesítmény disszipáció pólusonként: 17,6 W
Szerelési támogatás: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra szerelhető
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Beállítások és jelzések
Hosszú késleltetésű kioldás beállítási tartomány (Ir): 63...160 A, 9 különböző beállítás
Hosszú késleltetés beállítási tartomány (tr): 15...400 s 1,5 x Ir-nél, 0,5...16 s 6 x Ir-nél, 0,35...11 s 7,2 x Ir-nél
Neutrális védelem beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlati kioldás beállítási tartomány (Isd): 1,5...10 x Ir
Rövidzárlati késleltetés beállítási tartomány (tsd): 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi kioldás beállítási tartomány (Ii): 1,5...15 x In
Földzárlat kioldás beállítási tartomány (Ig): 0,4...1 x In (In = 40 A esetén), 0,2...1 x In (In > 40 A esetén), Ig engedélyezés be/ki
Földzárlat késleltetés beállítási tartomány (tg): 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Zóna-szelektív reteszelés (ZSI): Van
Helyi jelzések: Villogó LED (zöld) - működésre kész, LED 105% Ir (piros) - túlterhelés, LED 90% Ir (narancssárga) - túlterhelés
Kijelző típusa: LCD kijelző
Mérés és kommunikáció
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Teljesítményminőség, Áramigény és teljesítmény, Karbantartási jelzők, Időbélyeggel ellátott előzmények és eseménytáblák, Védelem és riasztási beállítások, Pillanatnyi és igény szerinti értékek, Maximum/minimum értékek
Mechanikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső oldalon
Szennyezési fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Környezeti levegő hőmérséklet tárolás során: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül, 2000 m...5000 m csökkentéssel
