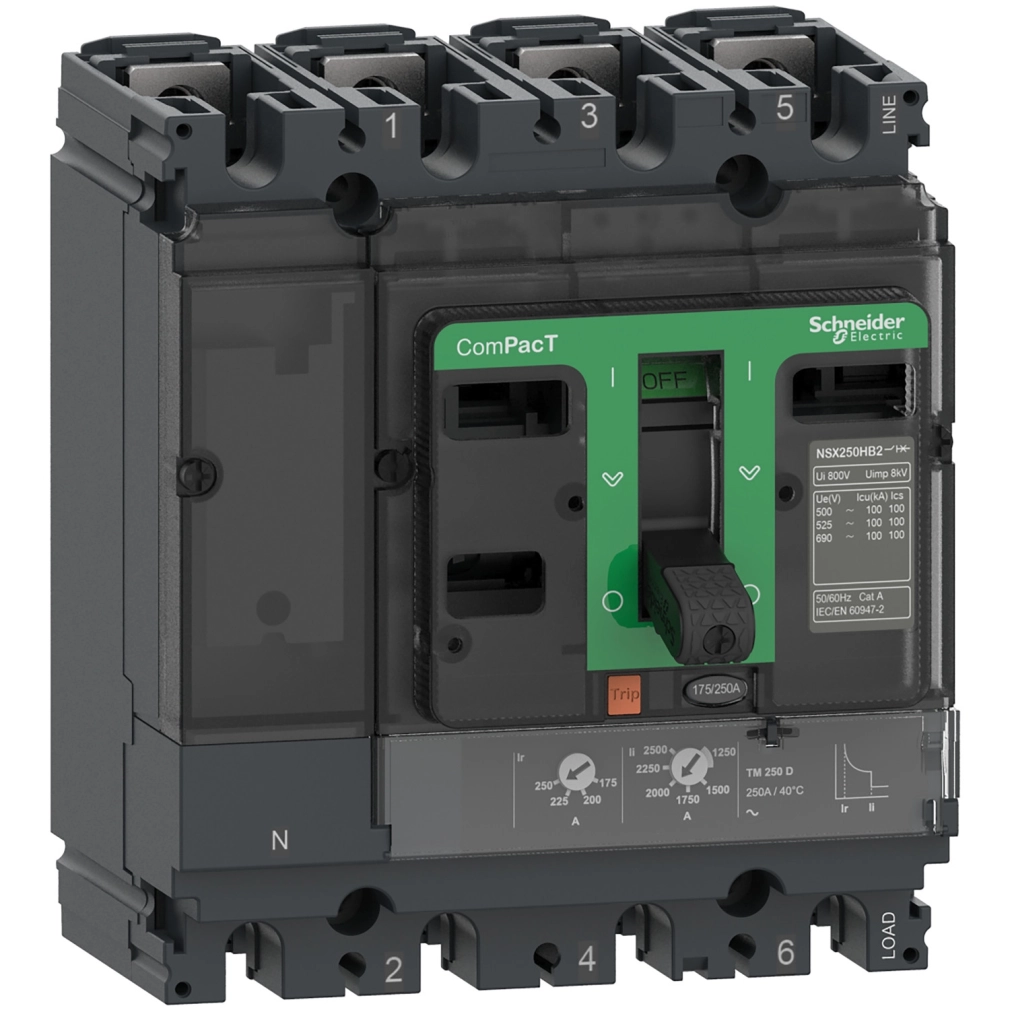

Schneider Electric ComPacT NSX (2021) - C25V4TM200 - Megszakító NSX250HB1, 75 kA 690 VAC, TMD kioldóegység 200 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX250HB1 megszakító 200 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és rendkívül magas, 690 V AC névleges üzemi feszültséggel büszkélkedhet 50/60 Hz hálózati frekvencián. Különleges tulajdonsága a kiemelkedő megszakítóképesség: 85 kA 500 V AC-nél, 80 kA 525 V AC-nél, és 75 kA 660/690 V AC-nél, mindegyik az IEC 60947-2 szabványnak megfelelően. Ez a HB1 megszakítóképesség-kód (75 kA 690 V AC) teszi különösen értékessé olyan környezetekben, ahol extrém rövidzárlati események fordulhatnak elő, például nagy ipari létesítményekben, adatközpontokban vagy kritikus infrastruktúrákban.
A megszakító TM-D kioldóegységgel rendelkezik, amely termo-mágneses technológiát alkalmaz. Ez az LI védelmi funkcióknak köszönhetően kettős védelmet biztosít: az L (thermal - termikus) védelem a túlterhelés ellen véd, míg az I (magnetic - mágneses) védelem a rövidzárlat ellen nyújt védelmet. A termikus védelmi beállítás (Ir) 0,7...1 x In tartományban állítható, míg a pillanatnyi védelmi beállítás (Ii) 5...10 x In tartományban módosítható. A hosszú késleltetésű védelem 120...400 másodperc 1,5 x In áramerősségnél, illetve 15 másodperc 6 x Ir áramerősségnél, ami lehetővé teszi a szelektív védelmet más megszakítókkal együttműködve. A nullavezető védelmi beállítása 1 x Ir (4D), biztosítva a teljes védelmet a nullavezetőnek is. A karos működtetésű (toggle) megszakító fix beépítési módú, így megbízható és stabil működést garantál hosszú távon.
A ComPacT NSX250HB1 megszakító kiváló szigetelési tulajdonságokkal rendelkezik: 800 V AC névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság jellemzi. A kapcsolóképesség (Ics) megegyezik a megszakítóképességgel (Icu), ami rendkívül magas minőséget és megbízhatóságot jelez. Mechanikai élettartama 20 000 ciklus, míg elektromos élettartama különböző terhelési szinteknél változik: 20 000 ciklus 440 V In/2 áramerősségnél, 10 000 ciklus 440 V In áramerősségnél, 10 000 ciklus 690 V In/2 áramerősségnél, és 5 000 ciklus 690 V In áramerősségnél. Póluskénti teljesítményvesztesége mindössze 15,4 W, ami energiahatékony működést biztosít.
A megszakító szerelése hátsó lapra történik, és mind vízszintes, mind függőleges helyzetben felszerelhető, illetve hátlapra fekvő helyzetben is. Mind a felső, mind az alsó csatlakozás elől történik, 35 mm-es csatlakozási osztással. A készülék méretei kompaktak: 140 mm szélesség, 161 mm magasság és 86 mm mélység, nettó tömege 2,8 kg. Környezetvédelmi szempontból kiemelkedő: IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 védettségi fokozattal az IEC 62262 szerint. Széles működési hőmérséklet-tartománya (-25...70 °C) és tárolási hőmérséklet-tartománya (-50...85 °C) garantálja a megbízható működést különböző környezeti feltételek mellett. Relatív páratartalom-tűrése 0...95%, üzemeltetési magassága pedig 0...2000 m teljesítménycsökkentés nélkül, illetve 2000...5000 m teljesítménycsökkentéssel.
Schneider Electric ComPacT NSX (2021) - C25V4TM200 - Megszakító NSX250HB1, 75 kA 690 VAC, TMD kioldóegység 200 A, 4P4d műszaki adatok
Főbb jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250HB1
Termék vagy komponens típus: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok jellemzői
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nullavezető pozíciója: Bal
Elektromos jellemzők
Névleges áram [In]: 200 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
80 kA Icu 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
75 kA Icu 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Megszakítóképesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termo-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Karos (Toggle)
Megszakító szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: 85 kA 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
80 kA 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
75 kA 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 áramnál
10000 ciklus 440 V In áramnál
10000 ciklus 690 V In/2 áramnál
5000 ciklus 690 V In áramnál
Teljesítményveszteség pólusonként: 15,4 W
Szerelés és csatlakozás
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Lapra fekvő
Felső csatlakozás: Elől
Alsó csatlakozás: Elől
Csatlakozási osztás: 35 mm
Védelmi beállítások
Védelmi típus: L: túlterhelés ellen (termikus)
I: rövidzárlat ellen (mágneses)
Kioldóegység névleges árama: 200 A 40 °C-on
Hosszú késleltetésű megszólalási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem megszólalási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelmi késleltetés beállítási típus tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 120...400 s 1,5 x In áramnál
15 s 6 x Ir áramnál
Nullavezető védelmi beállítása: 1 x Ir (4D)
Pillanatnyi védelmi megszólalási beállítás típus Ii: Állítható
Pillanatnyi védelem megszólalási beállítási tartomány [Ii]: 5...10 x In
Földzárlat védelem: Nélküle
Fizikai tulajdonságok
Foglalatok száma: 5 foglalat
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
