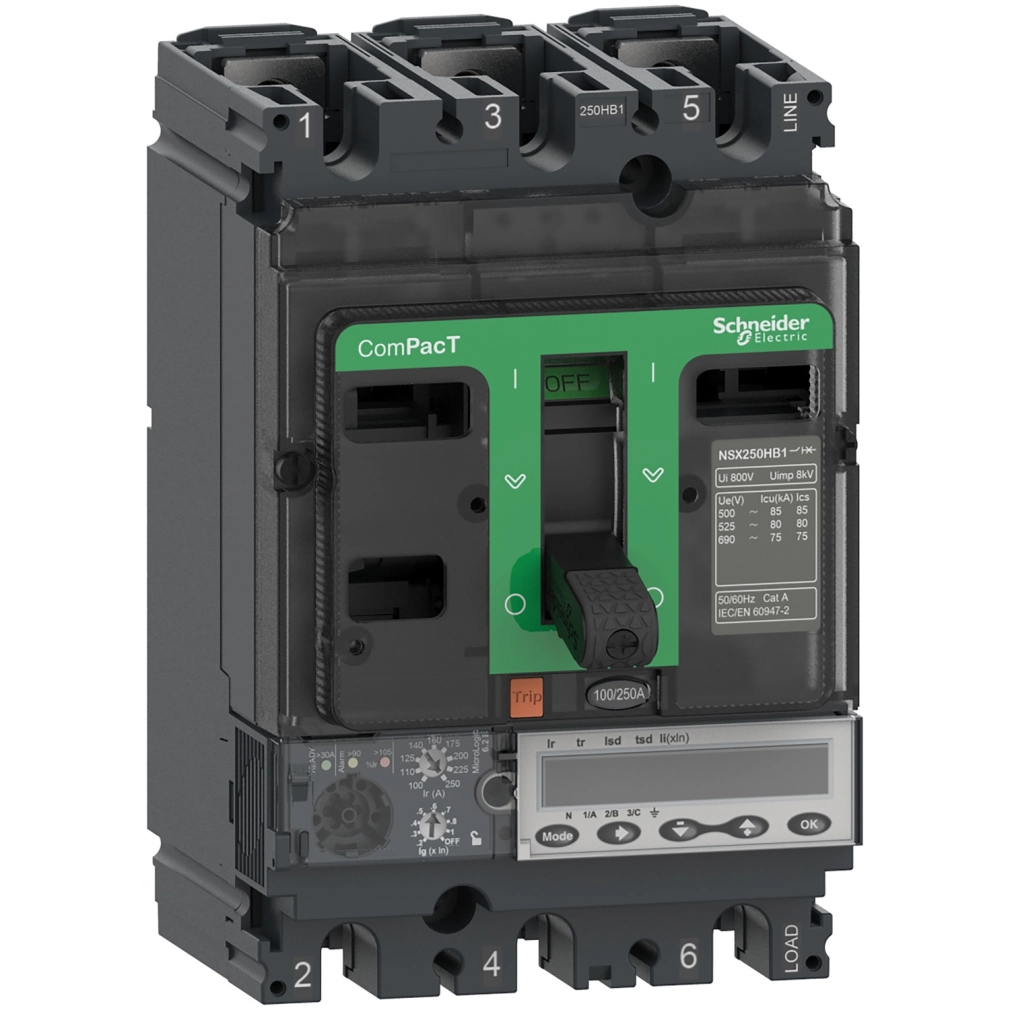

Schneider Electric ComPacT NSX (2021) - C25W36E100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék három pólusú (3P) kialakítású, 3D védett pólusokkal, névleges árama 100 A 40 °C környezeti hőmérsékleten. Az elektronikus technológiával működő MicroLogic 6.2 E típusú kioldóegységgel rendelkezik, amely LSIG védelmi funkciókat biztosít - vagyis hosszú késleltetésű túlterhelésvédelmet (L), rövid késleltetésű zárlati védelmet (S), pillanatnyi zárlati védelmet (I) és földzárlat védelmet (G). A kioldóegység lehetővé teszi a különböző védelmi paraméterek széles tartományban történő beállítását, így az [Ir] hosszú késleltetésű védelem 40-100 A között, az [Isd] rövid késleltetésű zárlati védelem 1,5-10 x Ir között, az [Ii] pillanatnyi zárlati védelem pedig 1,5-15 x In között állítható. A megszakító 20 perces termikus memóriával rendelkezik a kioldás előtt és után.
A ComPacT NSX250HB2 megszakító kapcsolási tartóssága 20000 mechanikai ciklus, valamint terheléstől függően 5000-20000 elektromos ciklus. A készülék szigetelési feszültsége (Ui) 800 V AC, lökőfeszültség-állósága (Uimp) pedig 8 kV. A megszakító alkalmas leválasztásra az EN/IEC 60947-2 szabvány szerint, továbbá "A" felhasználási kategóriába tartozik.
A ComPacT NSX250HB2 megszakító modern adatkommunikációs lehetőségekkel is rendelkezik, többek között pillanatnyi és igényelt értékek, energiaminőség, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, maximum/minimum értékek, áram- és teljesítményigények, karbantartási jelzők, valamint energiamérés adatainak továbbítására. A készülék LCD kijelzővel rendelkezik, és helyi jelzésként különböző állapotjelző LED-eket tartalmaz: zöld villogó LED a működési készenléthez, piros LED a 105%-os túlterheléshez és narancssárga LED a 90%-os túlterheléshez.
A megszakító rögzített kivitelben telepíthető, a szerelés történhet vízszintesen vagy függőlegesen, illetve a hátoldalával síkban. A csatlakozások mind a felső, mind az alsó oldalon elől találhatók, a csatlakozási távolság 35 mm. A készülék méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység.
A ComPacT NSX250HB2 megszakító környezeti működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -40 és +85 °C között. Védettségi fokozata IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szabvány szerint. A készülék 0-2000 m tengerszint feletti magasságig derating (teljesítménycsökkentés) nélkül, 2000-5000 m között pedig derating alkalmazásával üzemeltethető. A megszakító pólusonkénti teljesítmény-disszipációja 17,6 W.
Schneider Electric ComPacT NSX (2021) - C25W36E100 - Megszakító NSX250HB2 műszaki adatok
Fő jellemzők
Terméktípus: Megszakító
Termékvonal: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX250HB2
Alkalmazás: Elosztás
Pólusok: 3P
Védett pólusok: 3D
Villamos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség kód: HB2 100 kA 690 V AC
Kioldóegység adatai
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSIG
Kioldóegység értéke: 100 A 40 °C-on
Védelmi típusok:
L: túlterhelés védelem (hosszú késleltetésű)
S: rövid késleltetésű zárlati védelem
I: pillanatnyi zárlati védelem
G: földzárlat védelem
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetési idő [tr]: 15…400 s 1,5 x Ir-nél
Hosszú késleltetésű védelem késleltetési idő [tr]: 0,5…16 s 6 x Ir-nél
Hosszú késleltetésű védelem késleltetési idő [tr]: 0,35…11 s 7,2 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési idő [tsd]: 0…0,4 s I²t=ki
Rövid késleltetésű védelem késleltetési idő [tsd]: 0,1…0,4 s I²t=be
Pillanatnyi védelem beállítási tartománya [Ii]: 1,5...15 x In
Földzárlat védelem beállítási tartománya [Ig]: 0,4...1 x In (In = 40 A esetén)
Földzárlat védelem beállítási tartománya [Ig]: 0,2...1 x In (In > 40 A esetén)
Földzárlat védelem késleltetési idő [tg]: 0…0,4 s I²t=ki
Földzárlat védelem késleltetési idő [tg]: 0,1…0,4 s I²t=be
Műszaki adatok
Vezérlés típusa: Billenő
Megszakító szerelési mód: Fix
Teljesítmény disszipáció pólusonként: 17,6 W
Szerelési tartó: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Csatlakozás felül: Elöl
Csatlakozás alul: Elöl
Csatlakozási távolság: 35 mm
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Kommunikáció
Adatkommunikáció: Pillanatnyi és igény szerinti értékek
Adatkommunikáció: Teljesítményminőség
Adatkommunikáció: Védelmi és riasztási beállítások
Adatkommunikáció: Időbélyeggel ellátott előzmények és eseménytáblák
Adatkommunikáció: Maximum/minimum értékek
Adatkommunikáció: Áram- és teljesítményigények
Adatkommunikáció: Karbantartási jelzők
Adatkommunikáció: Energiamérés
Fizikai jellemzők
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Nettó tömeg: 2,4 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1-nek
IP védettségi fokozat: IP40, megfelel az IEC 60529-nek
IK ütésállósági fokozat: IK07, megfelel az IEC 62262-nek
Környezeti működési hőmérséklet: -25…70 °C
Környezeti tárolási hőmérséklet: -40…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkentés nélkül
Üzemeltetési magasság: 2000 m...5000 m teljesítménycsökkentéssel
