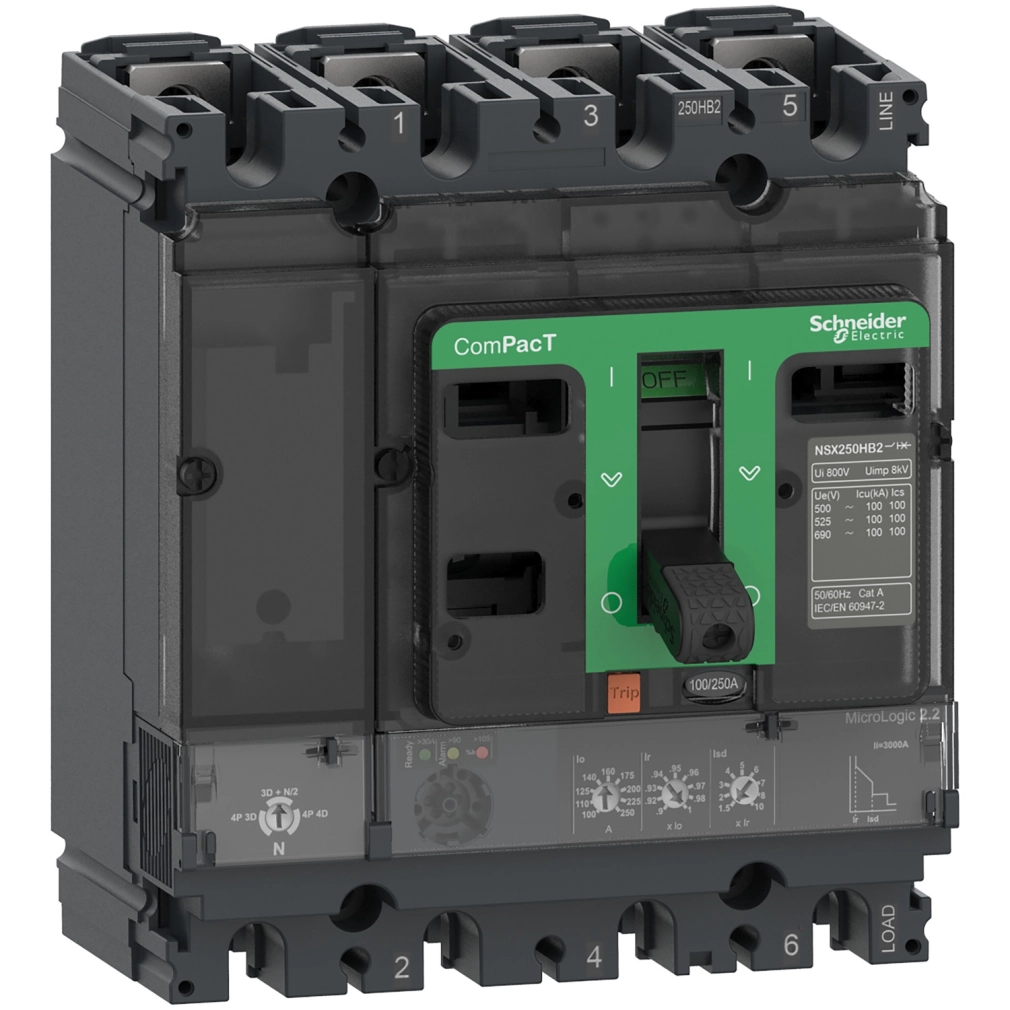

Schneider Electric ComPacT NSX (2021) - C25W42D250 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék szíve a MicroLogic 2.2 elektronikus kioldóegység, amely LSoI védelmi funkciókat biztosít: hosszú késleltetésű túlterhelés védelmet (L), rövid késleltetésű zárlati védelmet (So) és azonnali zárlati védelmet (I). A hosszú idejű védelem (Ir) 9 különböző beállítással rendelkezik, 100 és 250 A között állítható, míg a rövid idejű védelem (Isd) 1,5-szeres és 10-szeres Ir érték között szabályozható. A pillanatnyi zárlati védelem (Ii) fix 3000 A értékre van beállítva. A megszakító rendelkezik termikus memória funkcióval is, amely a kioldás előtt és után 20 percig aktív, ezzel növelve az üzembiztonságot.
Műszaki paraméterei között kiemelendő a 800 V AC szigetelési feszültség, a 8 kV névleges lökőfeszültség-állóság, valamint a magas, III-as túlfeszültség kategória. A megszakító IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és IK07 fokozatú mechanikai védelemmel az IEC 62262 alapján. Széles üzemi hőmérséklet-tartománya (-25°C és +70°C között) lehetővé teszi különböző környezeti feltételek melletti használatát.
A ComPacT NSX250HB2 megszakító mechanikai élettartama 20000 ciklus, míg elektromos élettartama a terhelés függvényében 5000-20000 ciklus között változik. Fizikai méreteit tekintve a szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm, súlya mindössze 2,8 kg. A készülék fix beépítésű, és mind vízszintes, mind függőleges helyzetben szerelhető.
A megszakító további előnye a helyi jelzés funkció, amely flashing LED-ekkel biztosít információt a készülék állapotáról: zöld LED jelzi a működésre kész állapotot, piros LED a 105% Ir túlterhelést, míg narancssárga LED a 90% Ir terhelést. A polaritás szempontjából fontos, hogy a semleges vezető bal oldalon helyezkedik el, és különböző védelmi beállítások választhatók: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy védelem nélküli (3D) konfigurációban.
Schneider Electric ComPacT NSX (2021) - C25W42D250 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Rövid terméknév: NSX250HB2
Termék vagy komponens típus: Áramköri megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges vezető pozíciója: Bal
Villamos paraméterek
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz, 100 kA Icu 525 V AC 50/60 Hz, 100 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: HB2 100 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlés típus: Kapcsolókar
Megszakító rögzítési mód: Fix
Kiegészítő adatok
Szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Üzemi megszakítóképesség: 100 kA 500 V AC 50/60 Hz, 100 kA 525 V AC 50/60 Hz, 100 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 17.6 W
Védelmi beállítások
Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű), So: rövid idejű zárlati védelem fix késleltetéssel, I: pillanatnyi zárlati védelem
Kioldóegység névleges árama: 250 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú idejű védelem kioldási beállítási tartománya: 100...250 A
Hosszú idejű védelem késleltetés beállítás típusa tr: Fix
Hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén
Semleges vezető védelmi beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2,8 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
Relatív páratartalom: 0...95 %
Működési magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
