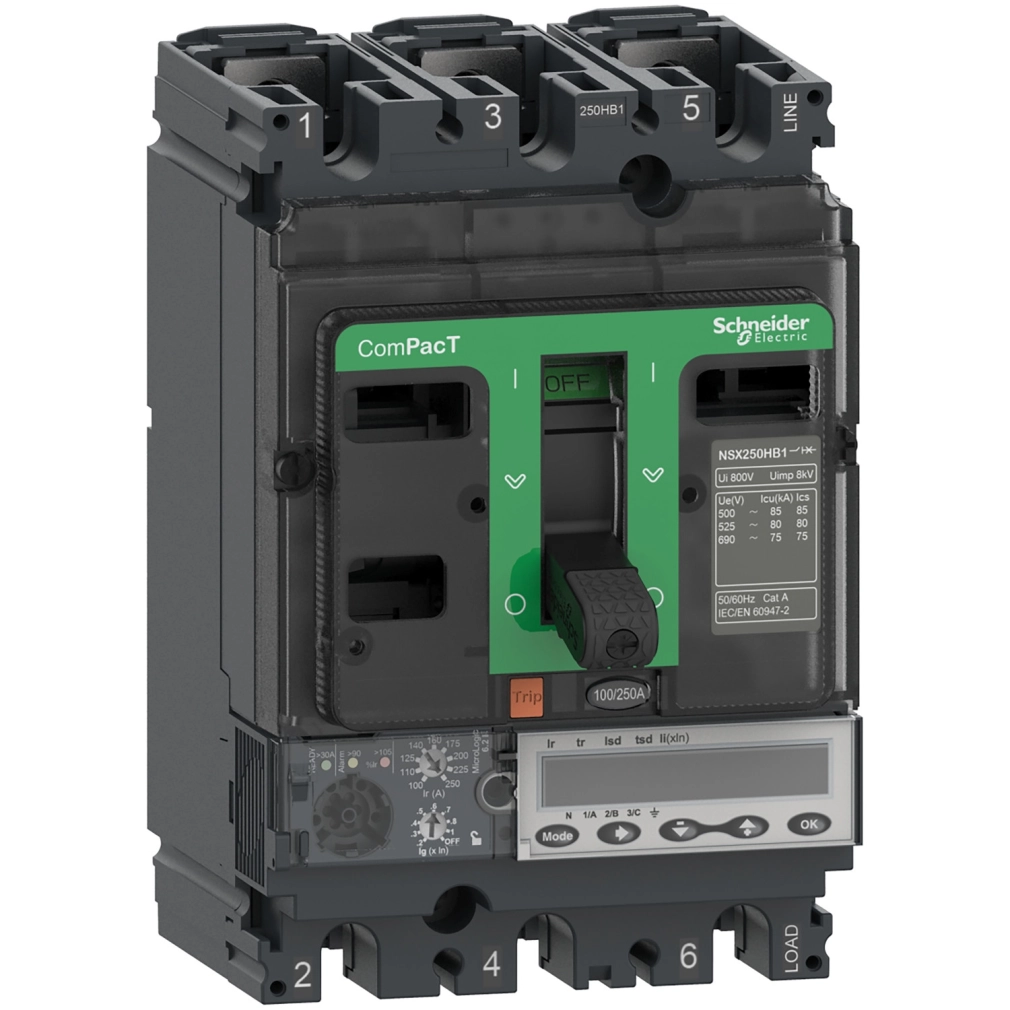

Schneider Electric ComPacT NSX (2021) - C25W46E100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A megszakító négy pólusú (4P) kivitelben készül, és különböző pólusvédelmi konfigurációkban használható: 4D (mind a négy pólus védett), 3D+OSN (három védett pólus + túlméretezett nulla), 3D+N/2 (három védett pólus + félig védett nulla), vagy 3D (csak három védett pólus). A nulla vezető pozíciója a bal oldalon található, ami fontos szempont lehet a telepítés tervezésekor. A készülék 100 A-es névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és akár 690 V AC 50/60 Hz üzemi feszültségen is megbízhatóan működik.
A megszakító lelke a fejlett MicroLogic 6.2 E elektronikus kioldóegység, amely átfogó LSIG védelmi funkciókat biztosít: túlterhelés elleni védelem (L), rövid késleltetésű zárlati védelem (S), azonnali zárlati védelem (I) és földzárlat elleni védelem (G). A kioldóegység számos beállítási lehetőséggel rendelkezik, így a védelmi paraméterek pontosan a konkrét alkalmazás igényeihez igazíthatók. A hosszú késleltetésű védelem (Ir) 40-100 A között 9 különböző beállításban állítható, a késleltetési idő (tr) pedig széles tartományban szabályozható: 15-400 s 1,5×Ir esetén, 0,5-16 s 6×Ir esetén, és 0,35-11 s 7,2×Ir esetén. A rövid késleltetésű zárlati védelem (Isd) az Ir 1,5-10-szerese között állítható, míg az azonnali zárlati védelem (Ii) az In 1,5-15-szöröse között. A földzárlat védelem (Ig) 0,4-1×In között állítható In = 40 A esetén, és 0,2-1×In között In > 40 A esetén. A megszakító továbbá rendelkezik zónarelektív reteszeléssel (ZSI) is.
A megszakító impresszív, 20000 ciklusos mechanikai élettartammal rendelkezik, és az elektromos élettartama is kimagasló: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, és 5000 ciklus 690 V In terhelésnél. Az IP40-es védettségű készülék -25...70 °C közötti környezeti hőmérsékleten működtethető, és akár 2000 m tengerszint feletti magasságig korlátozás nélkül használható. Méreteivel (szélesség: 140 mm, magasság: 161 mm, mélység: 86 mm) és fix rögzítési módjával ideálisan integrálható különböző elosztórendszerekbe.
A C25W46E100 megszakító fejlett diagnosztikai és kommunikációs képességekkel is rendelkezik. LCD kijelzője mellett LED-ek jelzik az üzemállapotot: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, és narancs LED a 90%-os terhelést. A megszakító energiamérőként is funkcionál, és különféle adatokat kommunikál: időbélyegzett eseménynaplókat, védelmi és riasztási beállításokat, áram- és teljesítményigényt, karbantartási mutatókat, energiaminőségi paramétereket, energiamérést, maximum/minimum értékeket, valamint pillanatnyi és igény szerinti értékeket. Ezek az adatok elengedhetetlenek a modern energiagazdálkodási és karbantartási rendszerekhez.
Schneider Electric ComPacT NSX (2021) - C25W46E100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E kioldóegység 100 A, 4P4d műszaki adatok
Fő jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250HB2
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D+OSN, 3D+N/2, 3D
Nulla vezető pozíciója: Bal
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Megszakítóképesség: 100 kA Icu 525 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Megszakítóképesség: 100 kA Icu 660/690 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Megszakítóképesség kód: HB2 100 kA 690 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIG
Vezérlés típusa: Karos
Megszakító rögzítési módja: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: 100 kA 500 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Névleges üzemi megszakítóképesség [Ics]: 100 kA 525 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Névleges üzemi megszakítóképesség [Ics]: 100 kA 660/690 V AC 50/60 Hz, megfelel az IEC 60947-2 szabványnak
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 17,6 W
Rögzítőfelület: Hátlap
Szerelési helyzet: Vízszintes és függőleges, hátlapra szerelve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelmi beállítások
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), S: rövid késleltetésű zárlati védelem, I: azonnali zárlati védelem, G: földzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Állítható
Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén, 0,5...16 s 6 x Ir esetén, 0,35...11 s 7,2 x Ir esetén
Nulla vezető védelem beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítási típusa Isd: Állítható
Rövid késleltetésű védelem kioldási beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Állítható 5 beállítás
Rövid késleltetésű késleltetés beállítási tartománya [tsd]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Azonnali védelem kioldási beállítási típusa Ii: Állítható
Azonnali védelem kioldási beállítási tartománya [Ii]: 1,5...15 x In
Földzárlat védelem kioldási beállítási típusa Ig: Állítható 9 beállítás
Földzárlat védelem kioldási beállítási tartománya [Ig]: 0,4...1 x In In = 40 A esetén, 0,2...1 x In In > 40 A esetén, Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítási típusa tg: Állítható 5 beállítás
Földzárlat védelem késleltetés beállítási tartománya [tg]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Nyílások száma: 5 nyílás
Helyi jelzés: Villogó LED (zöld) működésre kész állapothoz, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Kommunikált adatok: Időbélyegzett előzmények és eseménytáblák, Védelmi és riasztási beállítások, Áram- és teljesítményigény, Karbantartási mutatók, Energiaminőség, Energiamérés, Maximum/minimum értékek, Pillanatnyi és igény szerinti értékek
Méretek és környezeti feltételek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
