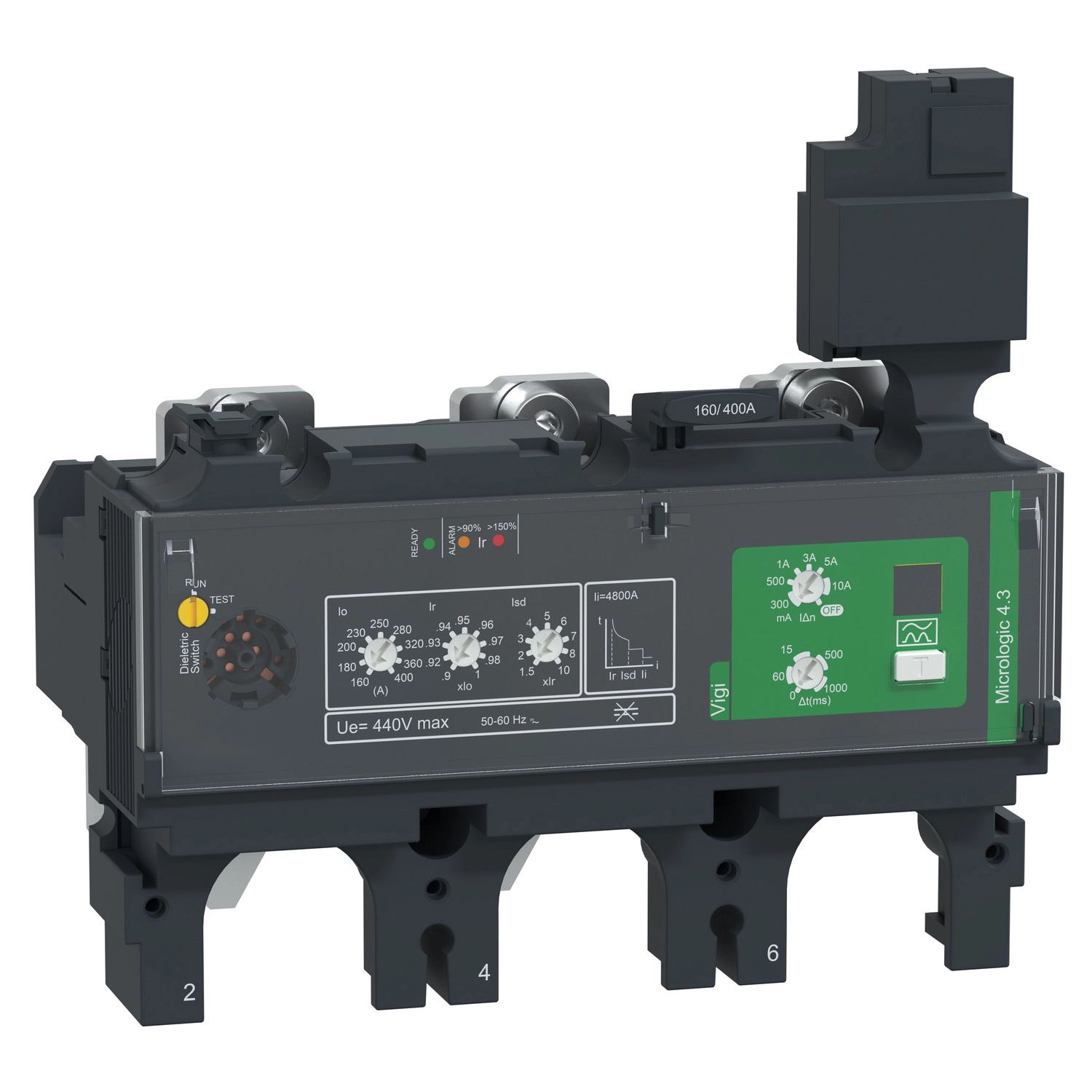

Schneider Electric ComPacT NSX (2021) - C4034V400 - Kioldóegység MicroLogic 4.3 NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 4.3 kioldóegység négy fő védelmi funkciót kínál, amelyeket az LSoIR jelölés foglal össze: L a túlterhelésvédelmet (hosszú késleltetésű), So a rögzített késleltetésű rövidzárlat elleni védelmet, I a pillanatnyi rövidzárlat elleni védelmet, R pedig a földzárlat elleni védelmet jelöli. Az eszköz 3 pólusú kialakítású, ahol mindhárom pólus védett (3D). A működési feszültség 440V AC 50/60 Hz, és a készülék fix szerelési módú megszakítókhoz használható.
Az egység túlterhelésvédelmi beállítása (Ir) 9 fokozatban állítható a 160-400A tartományban, míg a túlterhelésvédelmi késleltetés (tr) fix: 11 másodperc 7,2 × Ir áramnál, 16 másodperc 6 × Ir áramnál és 400 másodperc 1,5 × Ir áramnál. A termikus memória funkciónak köszönhetően a készülék 20 percig a kioldás előtt és után is megőrzi a hőterhelési információkat, ezzel hatékony védelmet biztosítva az ismétlődő túlterhelések ellen. A rövidzárlat elleni védelemhez a rövidzárlati kioldási áram (Isd) 1,5-10 × Ir között állítható, míg a késleltetés (tsd) fix értékű. A pillanatnyi rövidzárlati védelem (Ii) szintén fix 4800A értéken.
A földzárlat védelem különösen fontos tulajdonsága ennek a MicroLogic 4.3 egységnek. Az A osztályú földzárlat védelem érzékenysége (IΔn) állítható: 0,3A, 0,5A, 1A, 3A, 5A vagy 10A értékekre. Emellett a földzárlat védelmi idő késleltetése (Δt) is állítható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A földzárlat védelem akár ki is kapcsolható a IΔn forgókapcsoló segítségével, ha az adott alkalmazás ezt igényli.
A helyi jelzési funkciók segítenek a működési állapot gyors azonosításában: a villogó zöld LED az üzemkész állapotot, a piros LED a 105%-os Ir túlterhelést, a narancssárga LED a 90%-os Ir túlterhelést jelzi, míg a sárga színjelzés a maradékáramot mutatja.
A MicroLogic 4.3 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokú környezetben is használható az IEC 60947-1 szerint. IP40-es védettséget biztosít az IEC 60529 szabványnak megfelelően. Működési hőmérséklet-tartománya széles: -25°C és 70°C között, míg tárolása -50°C és 85°C között lehetséges.
Schneider Electric ComPacT NSX (2021) - C4034V400 - Kioldóegység MicroLogic 4.3 NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 3P3d műszaki adatok
Általános adatok
Terméktípus: Kioldóegység
Termékcsalád: ComPacT NSX400...630
Kioldóegység neve: MicroLogic 4.3
Kioldóegység technológia: Elektronikus
Kompatibilis termékcsalád: ComPacT NSX630, ComPacT NSX400
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Védelmi funkciók: LSoIR
Védelem típusa:
L: túlterhelésvédelem (hosszú késleltetésű)
So: rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
R: földzárlat védelem
Kioldóegység névleges árama: 400 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Túlterhelésvédelem
Hosszú késleltetésű kioldási áram beállítás típusa Ir: Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási áram tartománya [Ir]: 160...400 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetési tartománya [tr]:
11 s 7.2 x Ir áramnál
16 s 6 x Ir áramnál
400 s 1.5 x Ir áramnál
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat védelem
Rövid késleltetésű védelem kioldási áram beállítás típusa Isd: Állítható
Rövid késleltetésű védelem kioldási áram tartománya [Isd]: 1.5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási áram beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási áram tartománya [Ii]: 4800 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység tartománya [IΔn]: 0.3 A, 0.5 A, 1 A, 3 A, 5 A, 10 A
Földzárlat védelem speciális üzemmód: OFF az IΔn forgókapcsolóval
Földzárlat védelem időkésleltetés beállítás típusa Δt: Állítható
Földzárlat védelem időkésleltetés tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb jellemzők
Zóna szelektív reteszelés ZSI: Nélküle
Helyi jelzések:
Villogó LED (zöld) üzemkész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancssárga) túlterheléshez
Színjelző (sárga) maradékáramhoz
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
