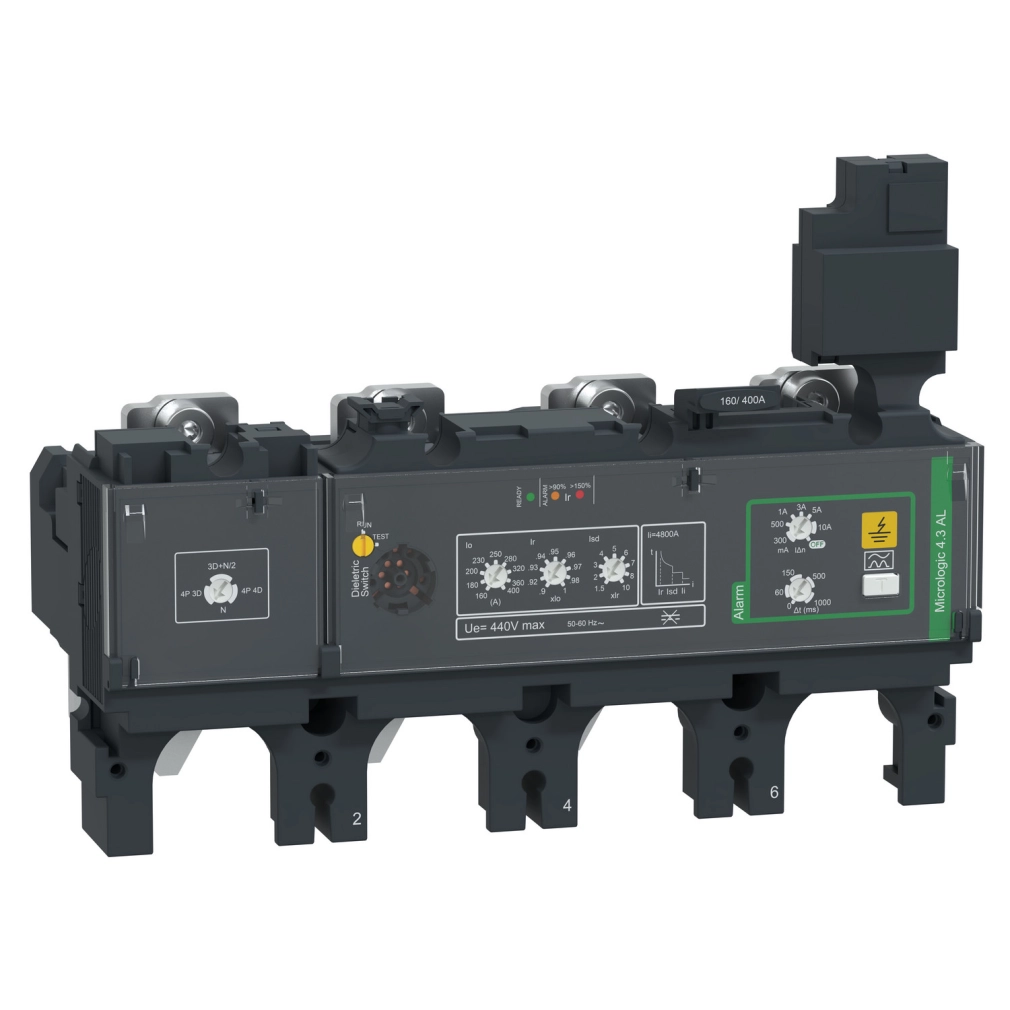

Schneider Electric ComPacT NSX (2021) - C4044A400 - Kioldóegység MicroLogic 4.3 AL NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A kioldóegység 4 pólusú kialakítással rendelkezik, amely kiváló rugalmasságot biztosít a különböző védelmi beállításokhoz: 3D + N/2, 4D vagy 3D konfigurációkban használható. A földzárlati riasztási funkcióval ellátott MicroLogic 4.3AL komplett védelmi csomagot nyújt, amely tartalmazza a túlterhelés elleni védelmet (L), a rövidzárlat elleni védelmet rögzített késleltetéssel (So), valamint a pillanatnyi rövidzárlat elleni védelmet (I). A 400A-es névleges áramerősség 40°C környezeti hőmérsékleten garantált, és 440V AC 50/60 Hz névleges üzemi feszültségen működik.
A kioldóegység kiemelkedő tulajdonsága a rendkívül rugalmas beállítási lehetőségek széles köre. A hosszú késleltetésű védelem (túlterhelés) 9 különböző beállítással rendelkezik, a kioldási áram 160-400A között állítható. A rövidzárlat elleni védelem kioldási értéke 1,5-10 x Ir között állítható, míg a pillanatnyi rövidzárlat védelem fix 4800A értéken működik. A termék integrált földzárlatvédelemmel is rendelkezik, amely A osztályú és állítható érzékenységű (0,3A-10A között) és késleltetésű (0-1s között). A földzárlatvédelem az IΔn forgókapcsolóval teljesen kikapcsolható is.
A MicroLogic 4.3AL fejlett helyi jelzőrendszerrel van felszerelve, amely villogó zöld LED-del jelzi a működésre kész állapotot, piros LED-del a 105%-os túlterhelést, narancssárga LED-del a 90%-os túlterhelést, és sárga színindikátorral a maradékáramot. A termék termikus memóriával is rendelkezik, amely a kioldás előtt és után 20 percig megőrzi az adatokat, ezzel is növelve a berendezés és a hálózat védelmét.
Schneider Electric ComPacT NSX (2021) műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 4.3 AL
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630, ComPacT NSX400
Alkalmazás: Elosztás
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciók: LSoI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövidzárlat elleni védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Védelmi beállítások
Hosszú késleltetésű kioldási áram beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú késleltetésű védelem kioldási áram beállítási tartománya [Ir]: 160...400 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetési idő beállítási tartománya [tr]: 11 s 7,2 x Ir értéknél, 16 s 6 x Ir értéknél, 400 s 1,5 x Ir értéknél
Nulla vezető védelem beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási áram beállítás típusa Isd: Állítható
Rövid késleltetésű védelem kioldási áram beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelem kioldási áram beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási áram beállítási tartománya [Ii]: 4800 A
Földzárlat védelem
Földzárlatvédelem: Integrált
Földzárlatvédelem osztály: A osztály
Földzárlatvédelem érzékenység beállítás típusa IΔn: Állítható
Földzárlatvédelem érzékenység beállítási tartománya [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Földzárlatvédelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlatvédelem késleltetés beállítási típusa Δt: Állítható
Földzárlatvédelem késleltetési idő beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb jellemzők
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzések: Villogó LED (zöld) üzemkész állapothoz, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancssárga) túlterheléshez, Színjelző (sárga) maradékáramhoz
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
