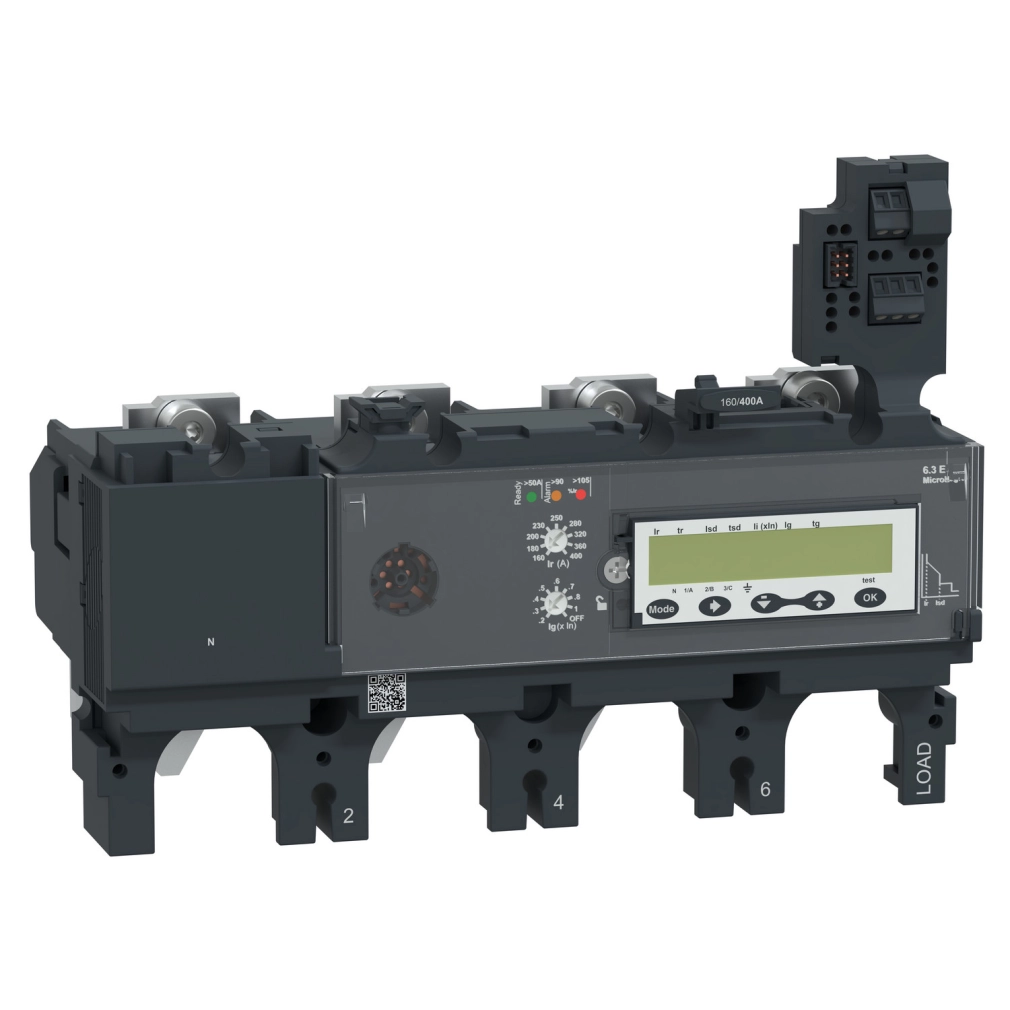

Schneider Electric ComPacT NSX (2021) - C4046E400 - Kioldóegység MicroLogic 6.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 6.3E kioldóegység különlegessége a komplex LSIG védelmi funkciók integrálása egyetlen eszközbe: túlterhelésvédelem (L), rövid késleltetésű zárlati védelem (S), pillanatnyi zárlati védelem (I), valamint földzárlatvédelem (G). A 400A névleges áramerősséggel rendelkező egység 40°C környezeti hőmérsékleten üzemeltethető, és 690V AC névleges üzemi feszültségen, 50/60Hz hálózati frekvencián működik. A berendezés fix szerelési módot igényel a megszakítóba való beépítéskor.
A MicroLogic 6.3E egyik kiemelkedő tulajdonsága a részletes beállítási lehetőségek sora. A túlterhelésvédelem (Ir) 160-400A között állítható, különböző késleltetési időkkel: 15-400 másodperc közötti tartományban 1.5 × Ir értéknél, 0.35-11 másodperc között 7.2 × Ir értéknél, valamint 0.5-16 másodperc között 6 × Ir értéknél. A nulla-vezető védelem négyféle konfigurációban állítható: 0.5 × Ir (3D + N/2), 1 × Ir (4D), 1.6 × Ir (3D + OSN), vagy kikapcsolt állapot (3D). A termék termikus memóriával is rendelkezik, amely 20 percig megőrzi az adatokat a kioldás előtt és után.
A rövid késleltetésű zárlati védelmi beállítások (Isd) 1.5-10 × Ir tartományban állíthatók, míg a késleltetés (tsd) 0-0.4 másodperc I²t=off és 0.1-0.4 másodperc I²t=on között változtatható. A pillanatnyi zárlati védelemnél (Ii) a beállítási tartomány 1.5-12 × In, míg a földzárlatvédelmi funkciók (Ig) 0.4-1 × In között állíthatók 40A-es névleges áramerősségnél, valamint 0.2-1 × In tartományban 40A feletti névleges áramerősségnél. A földzárlatvédelemhez tartozó késleltetés (tg) szintén finoman hangolható 0-0.4 másodperc I²t=off és 0.1-0.4 másodperc I²t=on között.
A C4046E400 modell tartalmaz zónaszelektív reteszelési (ZSI) funkciót, valamint részletes helyi jelzésrendszert: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105%-os túlterhelést, míg a narancssárga LED a 90%-os túlterhelést. A beépített LCD kijelző energiamérőként is funkcionál, és számos adat kommunikálására képes: energiamérési értékek, védelmi és riasztási beállítások, időbélyeggel ellátott események és eseménytáblák, pillanatnyi és igény szerinti értékek, karbantartási jelzők, áram- és teljesítményigény, energiaminőségi adatok, valamint maximum és minimum értékek.
A Schneider Electric ComPacT NSX C4046E400 MicroLogic 6.3E környezeti szempontból is robusztus kialakítású: megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, 3-as szennyezettségi fokozattal rendelkezik az IEC 60947-1 szerint, valamint IP40 védettségi fokozatot biztosít az IEC 60529 szabványnak megfelelően. Széles hőmérsékleti tartományban használható: üzemeltetési hőmérséklete -25°C és +70°C között, tárolási hőmérséklete pedig -40°C és +85°C között van, így különböző környezeti feltételek mellett is megbízhatóan működik.
Schneider Electric ComPacT NSX (2021) - C4046E400 - Kioldóegység MicroLogic 6.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d műszaki adatok
Fő adatok
Termékcsalád: ComPacT NSX
Terméksorozat: ComPacT NSX400...630
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 6.3 E
Kioldóegység technológia: Elektronikus
Kompatibilis sorozatok: ComPacT NSX400, ComPacT NSX630
Alkalmazási terület: Elosztás
Fizikai és elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Védelmi funkciók: LSIG
Védelmi típusok: L: túlterhelésvédelem (hosszú késleltetésű), S: rövid késleltetésű zárlati védelem, I: pillanatnyi zárlati védelem, G: földzárlatvédelem
Kioldóegység névleges árama: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítási lehetőségek
Hosszú késleltetésű kioldási áramerősség beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelmi kioldás beállítási tartománya [Ir]: 160...400 A
Hosszú késleltetésű védelmi késleltetés beállítási típusa tr: Állítható
Hosszú késleltetésű védelmi késleltetés beállítási tartománya [tr]: 15...400 s 1.5 x Ir-nél, 0.35...11 s 7.2 x Ir-nél, 0.5...16 s 6 x Ir-nél
Nulla vezető védelmi beállítások: 0.5 x Ir (3D + N/2), 1 x Ir (4D), 1.6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelmi kioldás beállítási típusa Isd: Állítható
Rövid késleltetésű védelmi kioldás beállítási tartománya [Isd]: 1.5...10 x Ir
Rövid késleltetésű védelmi késleltetés beállítási típusa tsd: Állítható
Rövid késleltetésű védelmi késleltetés beállítási tartománya [tsd]: 0...0.4 s I²t=ki, 0.1...0.4 s I²t=be
Pillanatnyi védelmi kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelmi kioldás beállítási tartománya [Ii]: 1.5...12 x In
Földzárlat védelmi kioldás beállítási típusa Ig: Állítható
Földzárlat védelmi kioldás beállítási tartománya [Ig]: 0.4...1 x In 40 A névleges áramnál, 0.2...1 x In 40 A feletti névleges áramnál, Ig engedélyezés be/ki
Földzárlat védelmi késleltetés beállítási típusa tg: Állítható
Földzárlat védelmi késleltetés beállítási tartománya [tg]: 0...0.4 s I²t=ki, 0.1...0.4 s I²t=be
További jellemzők
Földáram szivárgási védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Helyi jelzések: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelmi és riasztási beállítások, Időbélyeges események és eseménytáblák, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áram- és teljesítményigény, Energiaminőség, Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti adatok
Szabványok: EN/IEC 60947-2
Áramütés elleni védelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
