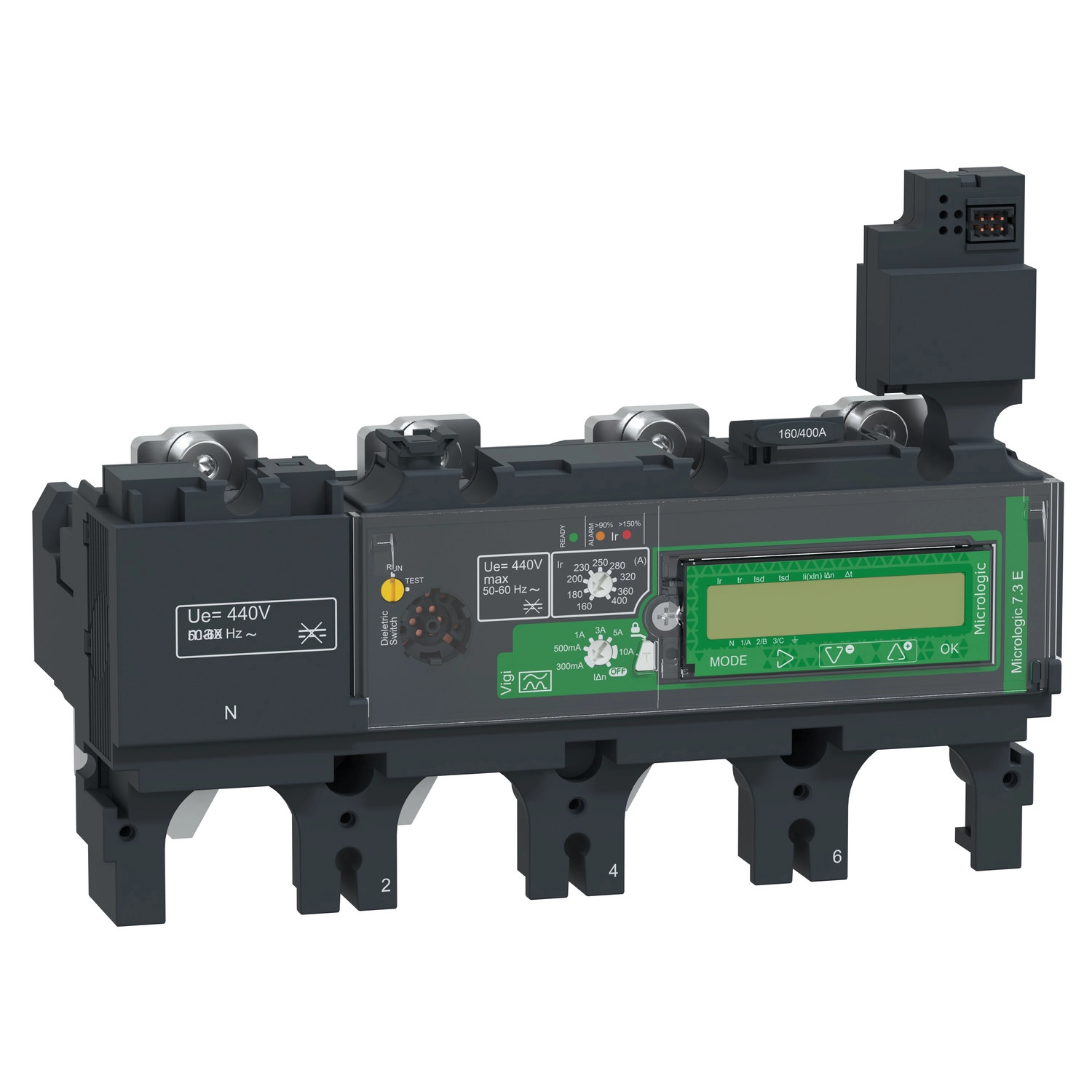

Schneider Electric ComPacT NSX (2021) - C4047E400 - Kioldóegység MicroLogic 7.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 7.3E trip unit sokoldalú védelmi funkciókat biztosít, amit a LSIR jelölés is tükröz: L - túlterhelés elleni (hosszú idejű) védelem, S - rövidzárlati (rövid idejű) védelem, I - pillanatnyi rövidzárlati védelem, és R - földzárlati védelem. Az elektronikus technológia pontos és megbízható működést garantál, miközben a beépített energiamérő folyamatos adatokat szolgáltat a rendszer teljesítményéről és energiafelhasználásáról. A MicroLogic 7.3E névleges áramerőssége 400A (40 °C-on), és 440V AC 50/60 Hz üzemi feszültségre tervezték.
A C4047E400 kioldóegység különleges jellemzője a nagyfokú testreszabhatóság. A hosszú idejű védelem (Ir) 160-400A tartományban, 9 különböző beállítással állítható, míg a késleltetési idő (tr) 15-400 másodperc között változtatható 1.5 x Ir áramerősségnél. A rövidzárlati védelem (Isd) az Ir 1.5-10-szeresére állítható, a késleltetési idő (tsd) pedig 0-0.4 másodperc között változtatható. A pillanatnyi rövidzárlati védelem (Ii) az In 1.5-12-szeresére állítható, míg a földzárlat-érzékenység (IΔn) hat különböző értékre állítható be: 0.3A, 0.5A, 1A, 3A, 5A és 10A. A földzárlat védelmi késleltetés (Δt) szintén állítható 0 ms-től 1 másodpercig. A nulla vezető védelme négyféle módon állítható: 0.5 x Ir (3D + N/2), 1 x Ir (4D), 1.6 x Ir (3D + OSN) vagy nincs védelem (3D). Az eszköz tartalmaz 20 perces termikus memóriát is a kioldás előtt és után.
Az LCD kijelzővel ellátott MicroLogic 7.3E kioldóegység fejlett kommunikációs képességekkel rendelkezik. Maximum/minimum értékek, karbantartási indikátorok, időbélyeggel ellátott előzmények és eseménytáblák, földszivárgási áram, energiamérés, védelmi és riasztási beállítások, tesztjelentések, pillanatnyi és igény szerinti értékek, áram- és teljesítményigény, valamint energiaminőségi adatok mind elérhetők. Vizuális visszajelzést is biztosít a zöld villogó LED (üzemkész állapot), piros LED (105% Ir túlterhelés) és narancssárga LED (90% Ir túlterhelés) formájában.
Környezeti szempontból a MicroLogic 7.3E az EN/IEC 60947-2 szabványnak felel meg, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak megfelelő az IEC 60947-1 szerint. IP40 védettséggel rendelkezik az IEC 60529 szerint. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, tárolási hőmérséklete pedig -40°C és +85°C között van.
Schneider Electric ComPacT NSX (2021) - C4047E400 - Kioldóegység MicroLogic 7.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d műszaki adatok
Főbb tulajdonságok
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX400...630
Komponens típus: Kioldóegység
Kioldóegység neve: MicroLogic 7.3 E
Kioldóegység technológiája: Elektronikus
Kompatibilis sorozat: ComPacT NSX630, ComPacT NSX400
Alkalmazási terület: Elosztás
Pólusok
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIR
Védelem típusa:
L : túlterhelés elleni védelem (hosszú idejű)
S : rövid idejű rövidzárlat elleni védelem
I : pillanatnyi rövidzárlat elleni védelem
R : földzárlat elleni védelem
Kioldóegység névleges értéke: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő tulajdonságok
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 160...400 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Állítható
Hosszú idejű védelem késleltetési beállítási tartománya [tr]:
15...400 s 1.5 x Ir esetén
0.35...11 s 7.2 x Ir esetén
0.5...16 s 6 x Ir esetén
Nulla vezető védelmi beállításai:
0.5 x Ir (3D + N/2)
1 x Ir (4D)
1.6 x Ir (3D + OSN)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartománya [Isd]: 1.5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Állítható
Rövid idejű védelem késleltetési beállítási tartománya [tsd]:
0...0.4 s I²t=off
0.1...0.4 s I²t=on
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 1.5...12 x In
Földzárlati védelem
Földzárlati védelem: Integrált
Földzárlati védelem osztálya: A osztály
Földzárlati védelem érzékenységi beállítás típusa IΔn: Állítható
Földzárlati védelem érzékenységi beállítási tartománya [IΔn]: 0.3 A, 0.5 A, 1 A, 3 A, 5 A, 10 A
Földzárlati védelem specifikus módja: OFF az IΔn forgókapcsoló használatával
Földzárlati védelem időkésleltetési beállítás típusa Δt: Állítható
Földzárlati védelem időkésleltetési beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb tulajdonságok
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzés:
Villogó LED (zöld) készenléti állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Maximum/minimum értékek, Karbantartási indikátorok, Időbélyeggel ellátott előzmények és eseménytáblák, Földszivárgási áram, Energiamérés, Védelmi és riasztási beállítások, Tesztjelentések, Pillanatnyi és igény szerinti értékek, Áram- és teljesítményigény, Energiaminőség
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
