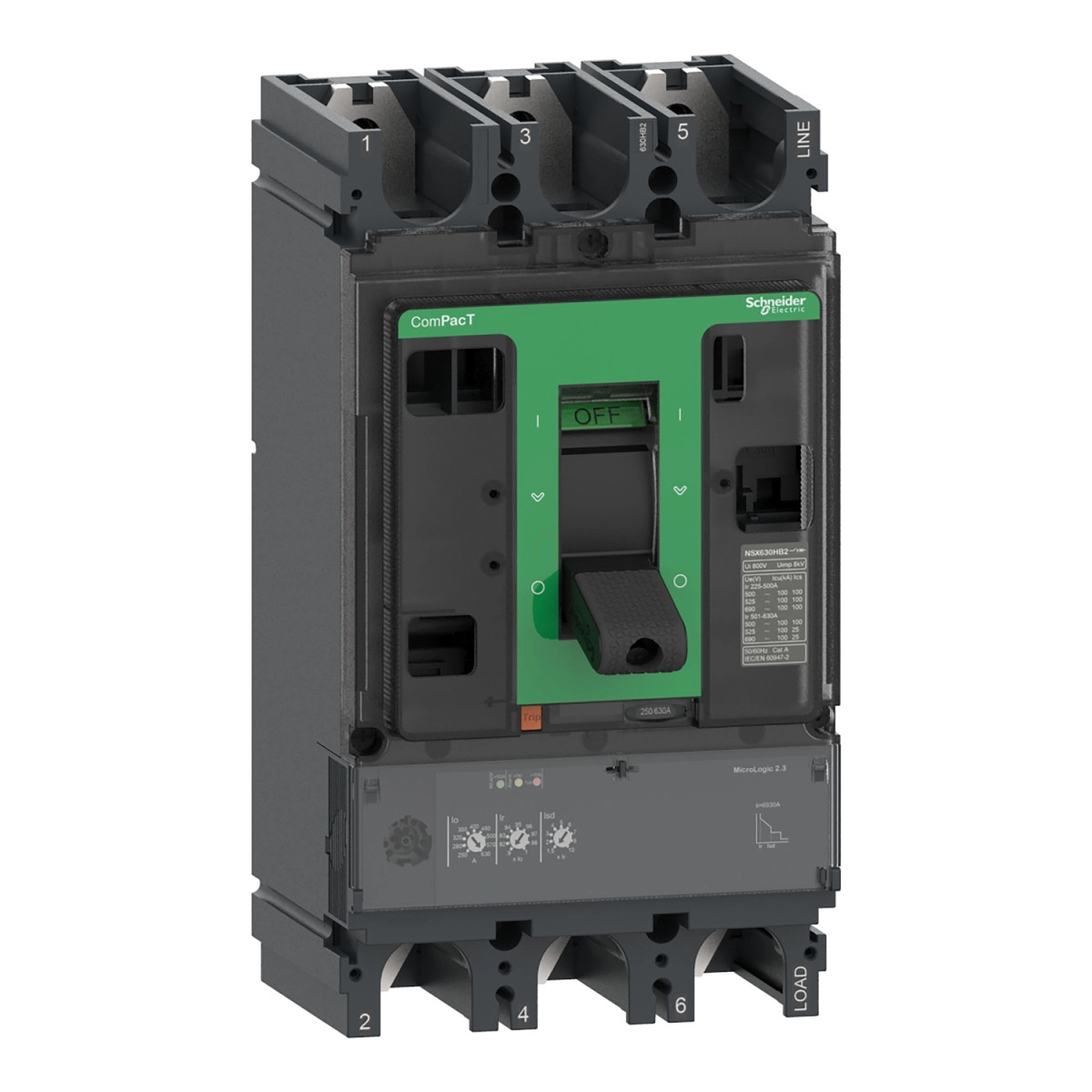

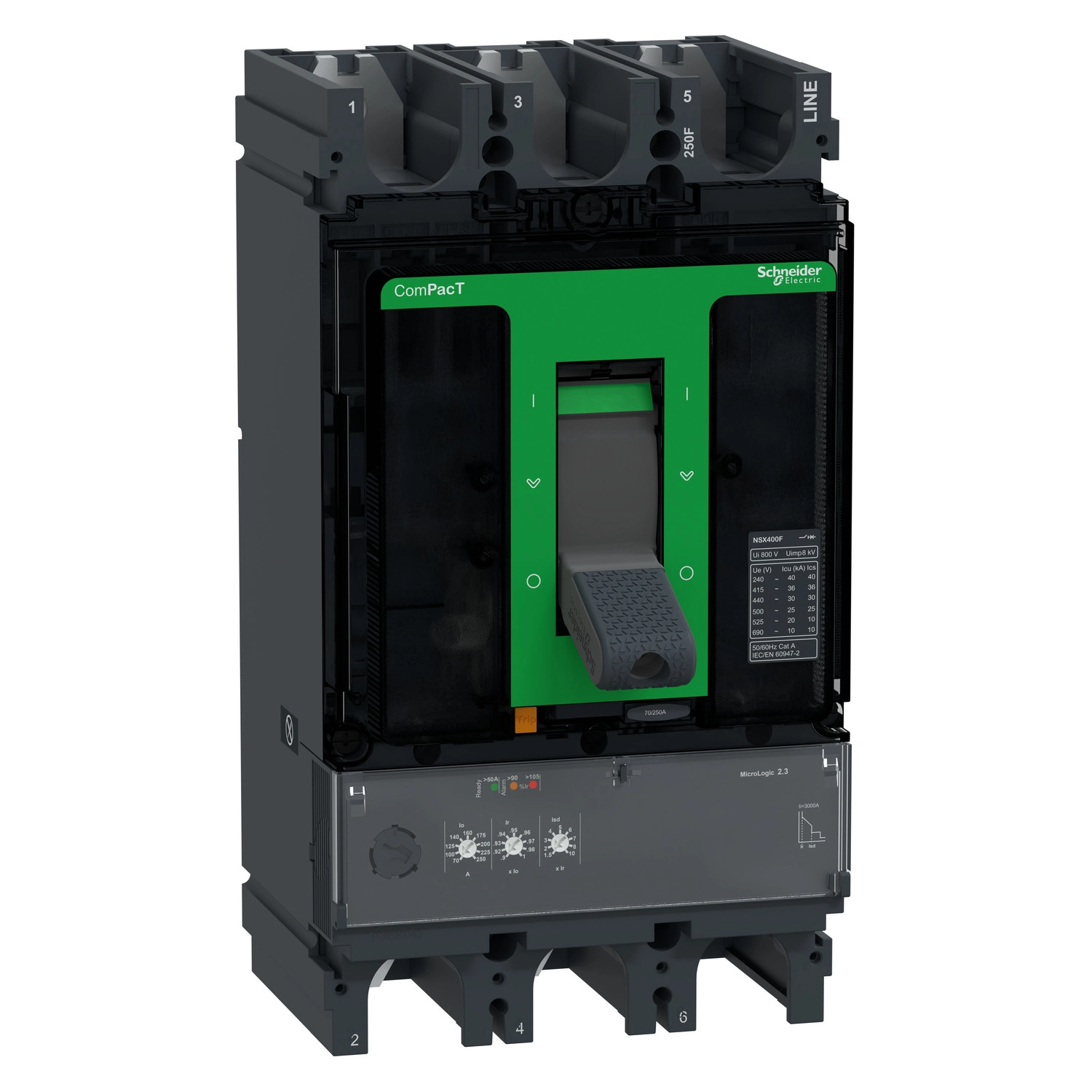

Schneider Electric ComPacT NSX (2021) - C40F32D250 - megszakító NSX400F, 36 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C40F32D250 típusú, 3 pólusú kompakt megszakító 250 A névleges árammal rendelkezik 40 °C-on, és 690 V AC 50/60 Hz névleges üzemi feszültségen működik. A beépített MicroLogic 2.3 elektronikus kioldóegység LSoI (hosszú késleltetésű túlterhelés, rövid késleltetésű zárlat, pillanatnyi zárlat) védelmi funkciókat biztosít. A megszakító kiemelkedő tulajdonsága a 36 kA megszakítóképesség 415 V AC feszültségen (az IEC 60947-2 szabvány szerint), amely kiválóan alkalmassá teszi ipari környezetben történő alkalmazásra. A megszakító F jelölése is erre a magas megszakítóképességre utal a 415 V-os tartományban.
A ComPacT NSX400F számos technikai előnnyel rendelkezik, beleértve a 15000 ciklusos mechanikai élettartamot és a különböző feszültségszinteken eltérő elektromos élettartamot (például 12000 ciklus 440 V In/2 esetén). A hosszú késleltetésű védelem (Ir) 70-250 A között 9 különböző beállításban állítható, míg a rövid késleltetésű zárlati védelem (Isd) az Ir 1,5-10-szeres értéke között szintén 9 beállítással konfigurálható. A pillanatnyi zárlati védelem (Ii) fix 3000 A értékre van beállítva. A megszakító 20 perces termikus memóriával is rendelkezik a kioldás előtt és után, amely hozzájárul a berendezések optimális védelméhez.
Az eszköz IP40 védettséggel (IEC 60529) és IK07 ütésállósággal (IEC 62262) rendelkezik, széles működési hőmérséklet-tartománya (-25...70 °C) pedig lehetővé teszi a változatos környezeti feltételek melletti használatát. A 140 mm széles, 255 mm magas és 110 mm mély kompakt kialakítás megkönnyíti a beépítést különböző elosztószekrényekbe. A Schneider Electric ComPacT NSX400F megszakító megfelel az EN/IEC 60947-2 szabványnak, és III-as túlfeszültség kategóriába tartozik, biztosítva a megfelelő védettséget túlfeszültség esetén is.
A megszakító elülső felülete Class II (II. osztályú) elektromos áramütés elleni védelmet nyújt, és jelzőfényekkel van felszerelve a működési állapot könnyű azonosításához: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os Ir túlterhelést, míg narancssárga LED a 90%-os Ir túlterhelést. A megszakító alkalmas leválasztásra (EN/IEC 60947-2 szerint), és A kategóriájú felhasználási besorolással rendelkezik. A MicroLogic 2.3 elektronikus kioldóegységgel ellátott megszakító előnyei közé tartozik a pontos, megbízható védelmi funkciók biztosítása, miközben a toggle (billenő) működtetési módnak köszönhetően egyszerű használatot tesz lehetővé.
Schneider Electric ComPacT NSX (2021) - C40F32D250 -Megszakító NSX400F, 36 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d műszaki adatok
Főbb tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400F
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz a UL 60947-4-1 szerint
35 kA Icu 480 V AC 50/60 Hz a UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz a UL 60947-4-1 szerint
Megszakítóképesség kódja: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Vezérlés típusa: Billenő (toggle)
Megszakító szerelési módja: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]:
40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam:
12000 ciklus 440 V In/2 esetén
6000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
3000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 19,2 W
Rögzítési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Lapos a hátoldalon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 45 mm
Védelmi típusok
Védelem típusa:
L: túlterhelés védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlat védelem fix késleltetéssel
I: pillanatnyi zárlat védelem
Kioldóegység névleges értéke: 250 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 70...250 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartománya [tr]:
400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 beállítással
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem beállítási tartománya [Ii]: 3000 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Slotok száma: 6 slot
Helyi jelzés
Helyi jelzés: Villogó LED (zöld) működésre kész állapot jelzéséhez, LED 105% Ir (piros) túlterhelés jelzéséhez, LED 90% Ir (narancssárga) túlterhelés jelzéséhez
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezeti adatok
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Környezeti levegő hőmérséklet tárolás közben: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m terheléscsökkentés nélkül, 2000 m...5000 m terheléscsökkentéssel
