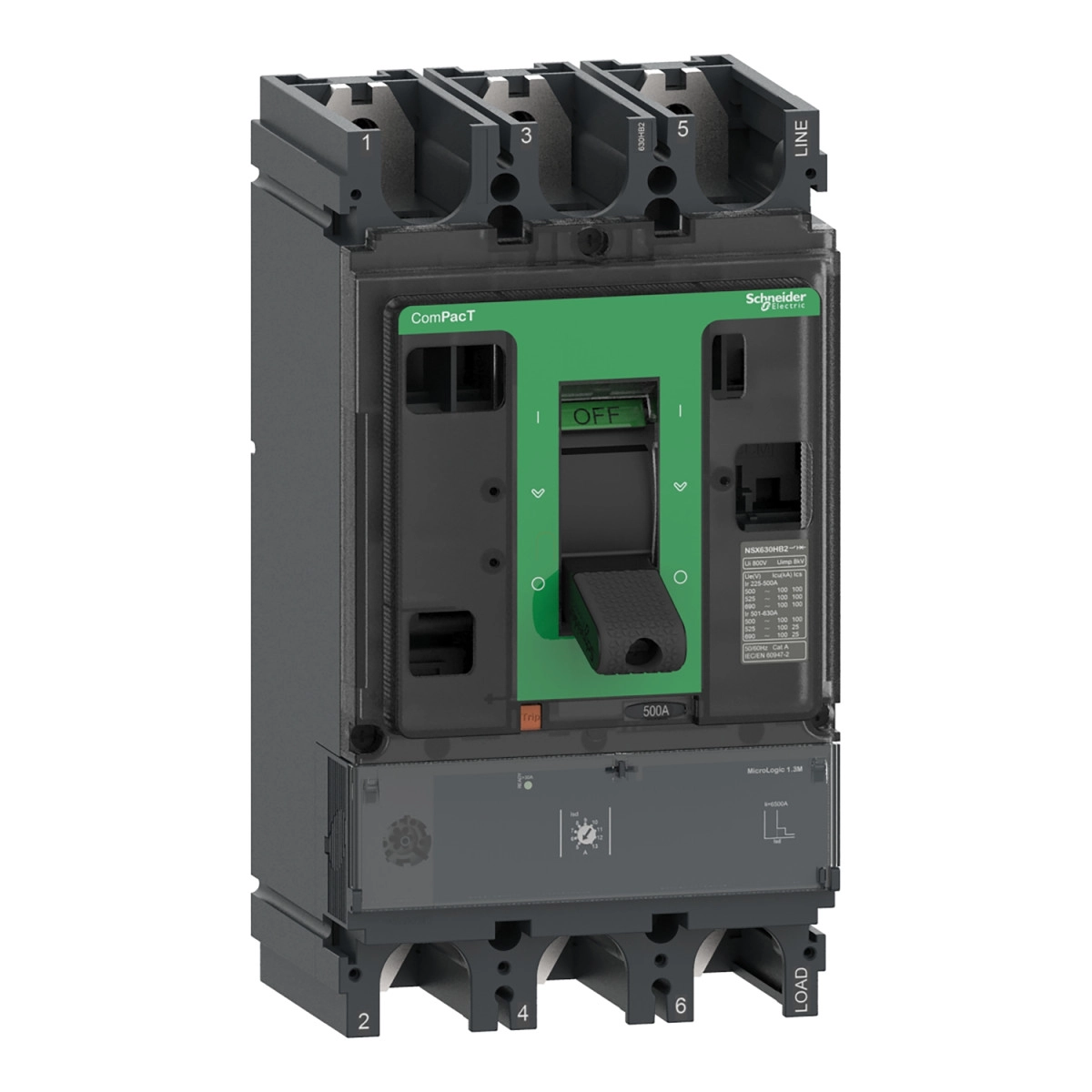

Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d

Védettség: IP40

Szélesség méret: 155 mm

Hosszúság méret: 290 mm

Magasság méret: 150 mm

Gyártó neve: Schneider Electric Zrt.

3 db azonnal, raktáron!

Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d
Brand: Schneider Electric
SKU: 3606482002807
Price: 665459 HUF
Availability: InStock

665 459 Ft

3 db azonnal, raktáron!

3 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre. Rendeld meg -n belül és átadjuk a futárnak!

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A ComPacT NSX400H megszakító a Schneider Electric fejlett motorvédelmi megoldása, amely kifejezetten ipari alkalmazásokhoz lett kifejlesztve. A C40H31M320 típusú készülék 320 A névleges árammal rendelkezik, és 70 kA megszakítási kapacitást biztosít 415V AC feszültségen. A három pólusú kivitel megfelelő védelmet nyújt a legigényesebb motorvédelmi alkalmazásokban is.

A megszakító lelke a beépített MicroLogic 1.3 M elektronikus kioldóegység, amely kifinomult védelmi funkciókat kínál, beleértve a rövididejű zárlat (S) és a pillanatnyi zárlat (I) elleni védelmet. A kioldóegység jellemzője a kilenc beállítható fokozatú rövididejű zárlati védelem (Isd), amely 1600 A-tól 4160 A-ig terjedő tartományban állítható, valamint a 4800 A-re rögzített pillanatnyi zárlati védelem (Ii). Ez a rugalmas beállítási lehetőség lehetővé teszi a pontos védelmi karakterisztikák meghatározását a különböző motorokhoz és alkalmazási területekhez.

A ComPacT NSX400H 690V AC névleges üzemi feszültséggel és 800V AC szigetelési feszültséggel rendelkezik, 8 kV lökőfeszültség-állósággal. A megszakító alkalmas leválasztásra is, megfelelve az EN/IEC 60947-2 szabványnak. Működési kategóriája "A", ami azt jelenti, hogy nagy teljesítményű alkalmazásokhoz tervezték. A megszakító lenyűgöző megszakítási kapacitással rendelkezik különböző feszültségszinteken: 100 kA 220/240V AC-n, 70 kA 380/415V AC-n, 65 kA 440V AC-n, 50 kA 500V AC-n, 35 kA 525V AC-n és 20 kA 660/690V AC-n az IEC 60947-2 szerint. Emellett UL 60947-4-1 szerinti minősítéssel is rendelkezik: 85 kA 240V AC-n, 65 kA 480V AC-n és 20 kA 600V AC-n.

A ComPacT NSX400H kiemelkedő mechanikai és elektromos tartósságot kínál: 15000 mechanikai ciklus, valamint 12000 ciklus 440V-on In/2 terhelésnél, 6000 ciklus 440V-on In terhelésnél, 6000 ciklus 690V-on In/2 terhelésnél és 3000 ciklus 690V-on In terhelésnél. A megszakító pólusonként 12,29 W teljesítményt disszipál, és fix beépítésű kivitelben kapható. Rögzíthető vízszintes és függőleges helyzetben, valamint hátlapra szerelhető. Mind a felső, mind az alsó csatlakozás elöl történik, 45 mm csatlakozási távolsággal. Helyi jelzésként zöld villogó LED mutatja, ha a készülék működésre kész.

Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d műszaki adatok

Általános jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX400H

Termék vagy alkatrész típusa: Megszakító

Készülék alkalmazása: Motorvédelem

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Elektromos jellemzők

Névleges áram: 320 A 65 °C-on

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítási kapacitás (IEC 60947-2): 100 kA Icu 220/240 V AC 50/60 Hz, 70 kA Icu 380/415 V AC 50/60 Hz, 65 kA Icu 440 V AC 50/60 Hz, 50 kA Icu 500 V AC 50/60 Hz, 35 kA Icu 525 V AC 50/60 Hz, 20 kA Icu 660/690 V AC 50/60 Hz

Megszakítási kapacitás (UL 60947-4-1): 85 kA Icu 240 V AC 50/60 Hz, 65 kA Icu 480 V AC 50/60 Hz, 20 kA Icu 600 V AC 50/60 Hz

Megszakítási kapacitás kód: H 70 kA 415 V AC

Névleges szolgáltatási megszakítóképesség (IEC 60947-2): 100 kA 220/240 V AC 50/60 Hz, 70 kA 380/415 V AC 50/60 Hz, 65 kA 440 V AC 50/60 Hz, 50 kA 500 V AC 50/60 Hz, 11 kA 525 V AC 50/60 Hz, 10 kA 660/690 V AC 50/60 Hz

Kioldóegység

Kioldóegység neve: MicroLogic 1.3 M

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: SI

Kioldóegység névleges áram: 320 A 65 °C-on

Védelmi típus: S: rövid idejű zárlati védelemhez, I: pillanatnyi zárlati védelemhez

Rövid idejű védelem kioldási beállítás típusa: Isd

Beállítható 9 fokozatban

Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1600 A, 1920 A, 2440 A, 2560 A, 2880 A, 3200 A, 3520 A, 3840 A, 4160 A

Rövid idejű védelem késleltetési beállítás típusa: tsd

Rögzített

Pillanatnyi védelem kioldási beállítás típusa: Ii

Rögzített

Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 4800 A

Földzárlat védelem: Nincs

Zóna-szelektív reteszelés ZSI: Nincs

Mechanikai jellemzők

Vezérlés típusa: Átkapcsolókar

Megszakító szerelési mód: Rögzített

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam: 12000 ciklus 440 V In/2-nél, 6000 ciklus 440 V In-nél, 6000 ciklus 690 V In/2-nél, 3000 ciklus 690 V In-nél

Teljesítmény disszipáció pólusonként: 12,29 W

Szerelési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Háton fektetve

Felső csatlakozás: Elölről

Alsó csatlakozás: Elölről

Csatlakozási távolság: 45 mm

Lokális jelzés: Villogó LED (zöld) a működésre kész állapotra

Méretek és súly

Szélesség (Sz): 140 mm

Magasság (M): 255 mm

Mélység (M): 110 mm

Nettó súly: 6,05 kg

Környezeti feltételek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Villamos érintésvédelmi osztály: II. osztály az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti üzemi hőmérséklet: -25...70 °C

Környezeti tárolási hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m leminősítés nélkül, 2000 m...5000 m leminősítéssel

Termék adatok

Védettség

IP40

Szélesség méret

155 mm

Hosszúság méret

290 mm

Magasság méret

150 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482002807

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Tömeg

5,679 kg/db

Cikkszám

3606482002807
