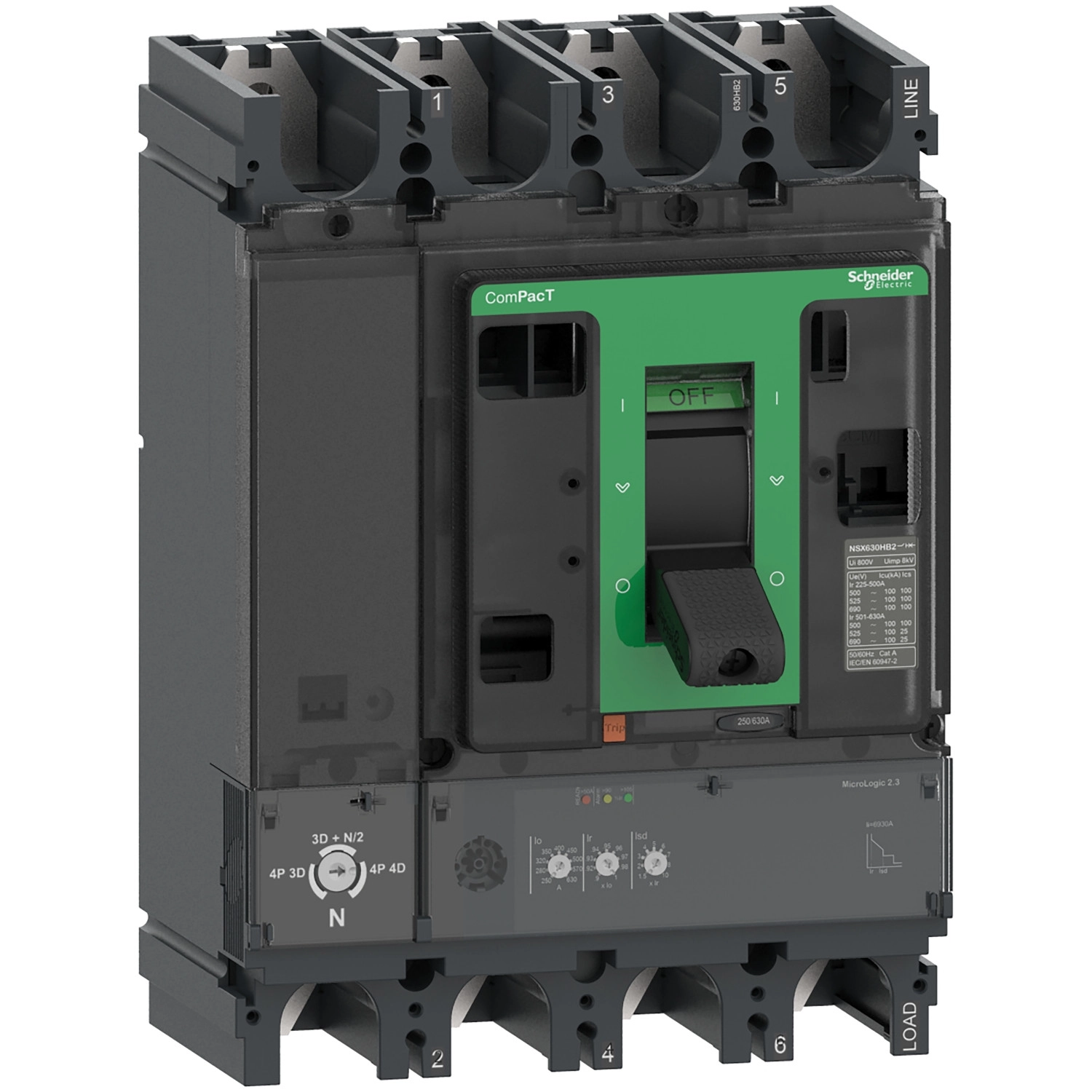

Schneider Electric ComPacT NSX (2021) - C40R42D250 - Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A C40R42D250 cikkszámú megszakító 200 kA megszakítóképességgel rendelkezik 415 V AC feszültségen, ami a legmagasabb kategóriába sorolja a hasonló eszközök között. A készülék működési feszültsége 690 V AC 50/60 Hz, így széles körű alkalmazásokhoz használható. A megszakító megfelel az EN/IEC 60947-2 szabványnak és szigetelési célokra is alkalmazható. Az elektronikus MicroLogic 2.3 kioldóegység LSoI védelmi funkciókat biztosít (hosszú késleltetésű túlterhelés, rövid késleltetésű rövidzárlat és azonnali rövidzárlat elleni védelem), ami komplex védelmet nyújt a teljes villamos rendszernek.
A ComPacT NSX400R megszakító rendkívül tartós kialakítású, 15000 ciklus mechanikai élettartammal és különböző áramerősségek mellett 3000-12000 elektromos ciklus élettartammal rendelkezik. A kioldóegység számos beállítási lehetőséget kínál: a hosszú késleltetésű védelem (Ir) 70-250 A tartományban 9 különböző beállítással, a rövid késleltetésű rövidzárlat védelem (Isd) 1,5-10 x Ir tartományban szintén 9 beállítással, míg az azonnali rövidzárlat védelem (Ii) 3000 A rögzített értékkel. A készülék rendelkezik 20 perces termikus memóriával is a kioldás előtt és után. A különböző póluselrendezések (4D, 3D+N/2, 3D) rugalmas alkalmazást tesznek lehetővé, és a nulla vezető pozíciója baloldalon található. A megszakító lokális állapotjelzéssel is rendelkezik: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED a 90%-os túlterhelést.
A ComPacT NSX400R rögzített kivitelű, előlapra szerelhető, és mind vízszintes, mind függőleges helyzetben felszerelhető. Az eszköz méretei: 185 mm szélesség, 255 mm magasság, 110 mm mélység. A megszakító környezeti működési hőmérséklete -25°C és +70°C között van, tárolási hőmérséklete -50°C és +85°C között, relatív páratartalom 0-95%. IP40 védettséggel rendelkezik az IEC 60529 szerint és IK07 ütésállósággal az IEC 62262 szerint. A C40R42D250 megszakító 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható, 2000-5000 m között pedig teljesítménycsökkenéssel. A Schneider Electric C40R42D250 megszakító az ipari és kereskedelmi alkalmazások széles köréhez ideális választás, ahol a megbízhatóság és a fejlett védelmi funkciók elengedhetetlenek.
Schneider Electric ComPacT NSX (2021) - C40R42D250 -Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400R
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Elosztás
Névleges áramerősség [In]: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nullavezető pozíciója: Bal
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítóképesség: 200 kA Icu 220/240 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség: 200 kA Icu 380/415 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség: 200 kA Icu 440 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség: 80 kA Icu 500 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség: 65 kA Icu 525 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség: 45 kA Icu 660/690 V AC 50/60 Hz szerint IEC 60947-2
Megszakítóképesség kód: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Kioldóegység névleges áramerősség: 250 A 40 °C-on
Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű), So: rövidzárlat védelem rögzített késleltetéssel, I: pillanatszerű rövidzárlat védelem
Beállítási lehetőségek
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú késleltetésű védelem kioldási tartomány [Ir]: 70...250 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Rögzített
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir-nél, 16 s 6 x Ir-nél, 11 s 7,2 x Ir-nél
Nullavezető védelmi beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldás beállítás típusa Isd: Állítható 9 beállítással
Rövid késleltetésű védelem kioldási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Rögzített
Pillanatszerű védelem kioldás beállítás típusa Ii: Rögzített
Pillanatszerű védelem kioldási tartomány [Ii]: 3000 A
Fizikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési módja: Rögzített
Disszipált teljesítmény pólusonként: 19,2 W
Rögzítési alap: Hátlap
Rögzítési pozíció: Vízszintes és függőleges, Hátsó felületen
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási távolság: 45 mm
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Tartósság
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 12000 ciklus 440 V In/2
Elektromos élettartam: 6000 ciklus 440 V In
Elektromos élettartam: 6000 ciklus 690 V In/2
Elektromos élettartam: 3000 ciklus 690 V In
Jelzések és kommunikáció
Helyi jelzés: Villogó LED (zöld) működésre kész állapot
Helyi jelzés: LED 105 % Ir (piros) túlterhelés esetén
Helyi jelzés: LED 90 % Ir (narancssárga) túlterhelés esetén
Nyílások száma: 6 nyílás
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
Üzemi magasság: 2000 m...5000 m teljesítménycsökkenéssel
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
