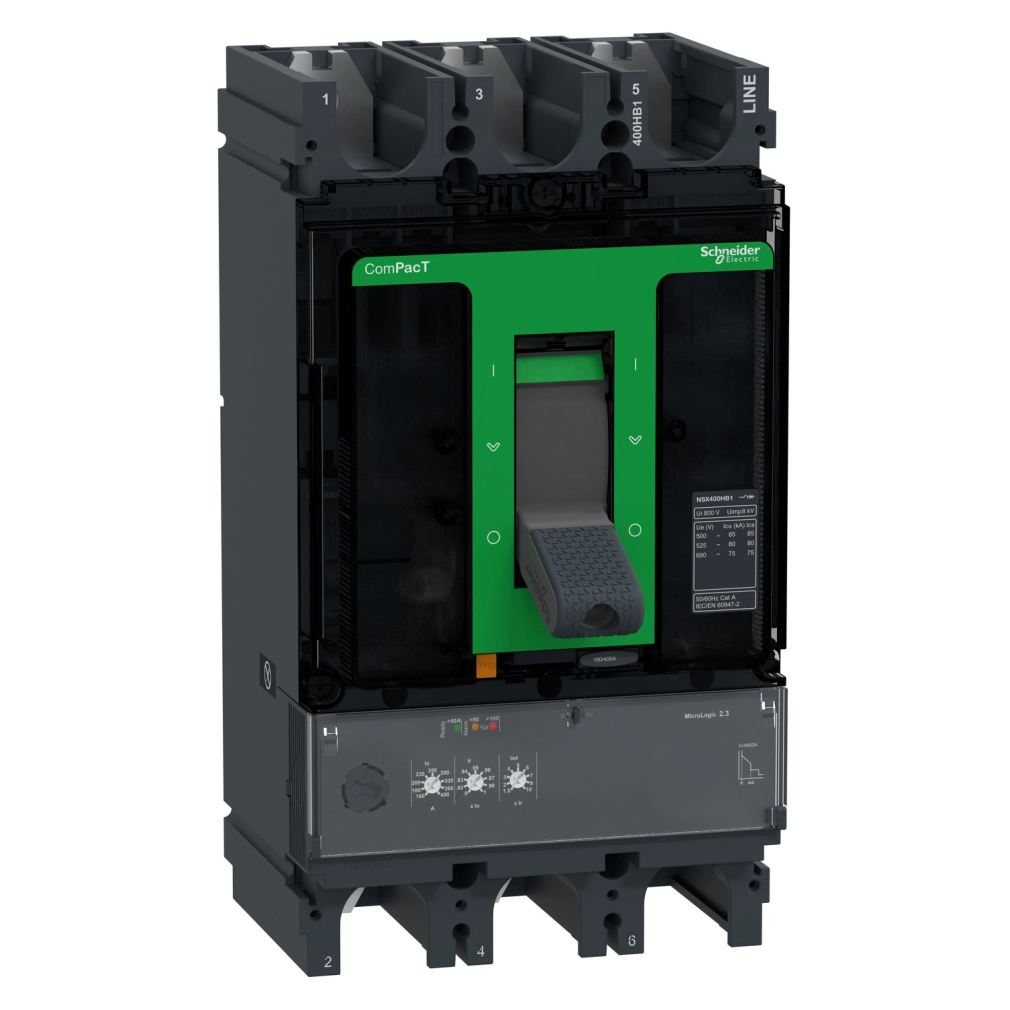

Schneider Electric ComPacT NSX (2021) - C40V32D400 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység, 400 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX sorozat kiemelkedő műszaki paraméterei közé tartozik a 690 V AC névleges üzemi feszültség 50/60 Hz frekvencián, valamint a rendkívül magas megszakítási kapacitás: 85 kA 500 V AC-n, 80 kA 525 V AC-n, és 75 kA 660/690 V AC-n az IEC 60947-2 szabványnak megfelelően. Ez a HB1 75 kA 690 V AC megszakítási kapacitás kódnak felel meg, ami kimagasló védelmet biztosít még a legextrémebb túláram és rövidzárlati események során is. A termék kifejezetten alkalmas szakaszolásra is, megfelelve az EN/IEC 60947-2 szabványnak, és az "A" kategóriába sorolható felhasználás szempontjából.
A megszakító a korszerű MicroLogic 2.3 elektronikus kioldóegységgel van felszerelve, amely fejlett LSoI védelmi funkciókat kínál: túlterhelés elleni hosszú késleltetésű védelem (L), rögzített késleltetésű rövidzárlat elleni védelem (So), valamint azonnali rövidzárlat elleni védelem (I). A kioldóegység teljes skálájú árambeállítása 400 A 40°C-on, míg a hosszú idejű védelem kioldási árama (Ir) 160-400 A tartományban 9 különböző beállításban állítható. A rövidtávú védelem kioldási árama (Isd) szintén 9 különböző beállítást kínál, 1,5-10 x Ir tartományban. Az azonnali rövidzárlati védelem (Ii) 4800 A-re van beállítva. A termék 20 perces termikus memóriával is rendelkezik a kioldás előtt és után, ami tovább fokozza a biztonsági szintet.
A megszakító mechanikai élettartama 15 000 kapcsolási ciklus, míg villamos élettartama terhelés és feszültségszint függvényében változik: 12 000 ciklus 440 V In/2 terheléssel, 6000 ciklus 440 V In terheléssel, 6000 ciklus 690 V In/2 terheléssel, illetve 3000 ciklus 690 V In terheléssel. Az eszköz pólusonkénti teljesítmény-disszipációja 19,2 W. A műszaki paraméterek mellett fontos megemlíteni a termék telepítési rugalmasságát is, mivel mind vízszintes, mind függőleges helyzetben felszerelhető, a csatlakozások pedig elöl találhatók mind a felső, mind az alsó oldalon, 45 mm csatlakozási távolsággal.
A megszakító állapotát jól látható LED-ek jelzik: villogó zöld LED mutatja az üzemkész állapotot, míg a piros LED 105%-os Ir túlterhelést, a narancssárga LED pedig 90%-os Ir túlterhelést jelez. A készülék méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység, nettó tömege pedig 6,05 kg. Környezeti paraméterek tekintetében a termék -25...70°C üzemi hőmérséklet-tartományban használható, IP40 védettségi szinttel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósági fokozattal az IEC 62262 szerint. A termék 0-2000 m tengerszint feletti magasságig korlátozás nélkül használható, 2000-5000 m között pedig teljesítménycsökkentéssel üzemeltethető.
Schneider Electric ComPacT NSX (2021) - C40V32D400 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység, 400 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400HB1
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szakaszolásra való alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítási kapacitás: 85 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
80 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
75 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítási kapacitás kód: HB1 75 kA 690 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Vezérlés típusa: Billenőkapcsoló
Megszakító szerelési módja: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi zárlati megszakító képesség [Ics]: 85 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
80 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
75 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Tartóssági jellemzők
Mechanikai tartósság: 15000 ciklus
Elektromos tartósság: 12000 ciklus 440 V In/2 esetén
6000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
3000 ciklus 690 V In esetén
Telepítési jellemzők
Pólusonkénti teljesítmény disszipáció: 19,2 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Sík felületen, hátoldalra
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelmi beállítások
Védelem típusa: L: túlterhelés ellen (hosszú idejű)
So: rövid idejű rövidzárlat ellen, fix késleltetéssel
I: azonnali rövidzárlat ellen
Kioldóegység névleges értéke: 400 A 40 °C-on
Hosszú idejű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú idejű védelem kioldási áram beállítási tartománya: 160...400 A
Hosszú idejű védelem késleltetés beállítás típusa tr: Fix
[tr] hosszú idejű késleltetés beállítási tartománya: 400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldási áram beállítási típusa Isd: Állítható 9 beállítás
[Isd] rövid idejű védelem kioldási áram beállítási tartománya: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: Fix
Azonnali védelem kioldási áram beállítási típusa Ii: Fix
[Ii] azonnali védelem kioldási áram beállítási tartománya: 4800 A
Fizikai jellemzők
Helyi jelzések: Villogó LED (zöld) üzemkész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancssárga) túlterheléshez
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó tömeg: 6,05 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
