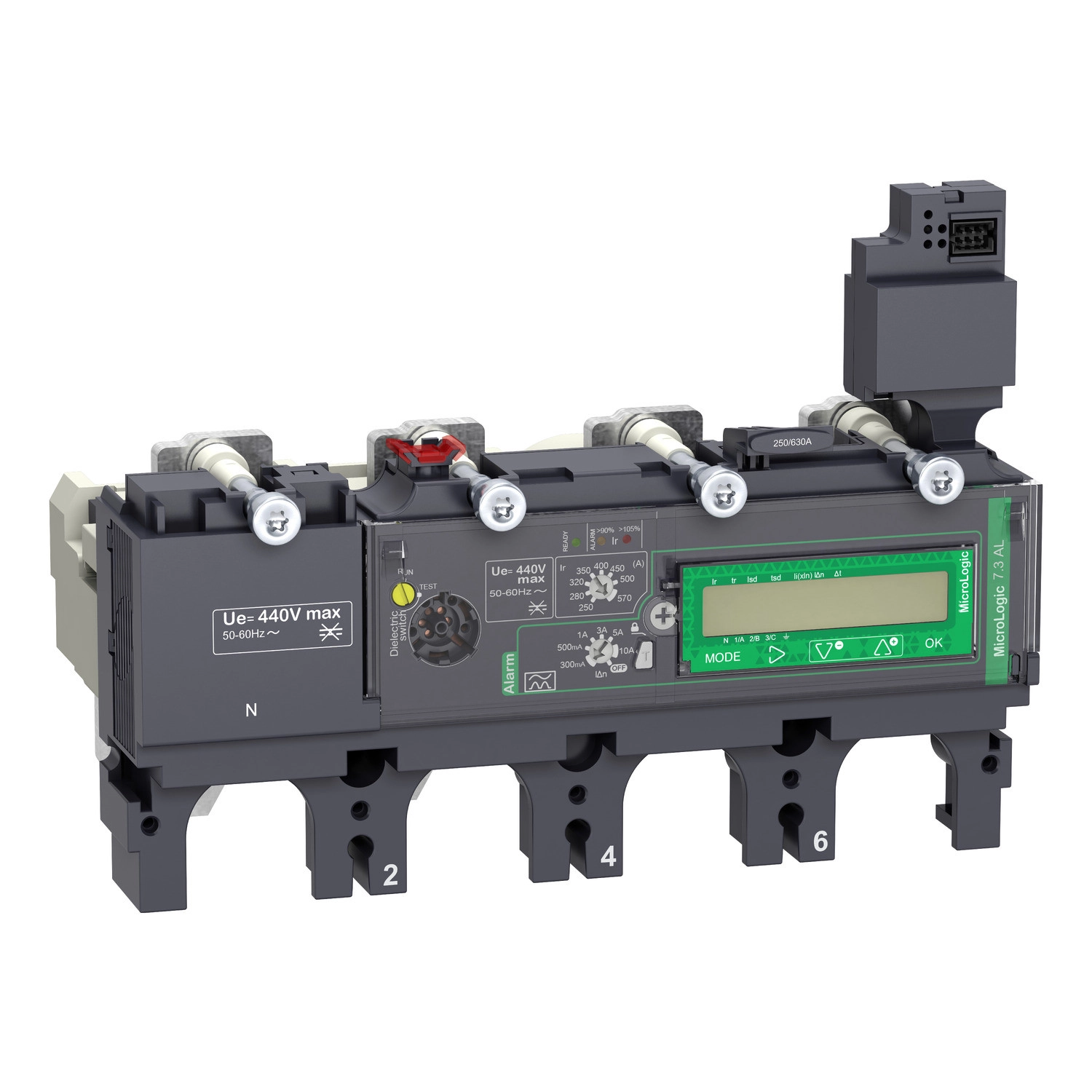

Schneider Electric ComPacT NSX (2021) - C6347A570 - Kioldóegység MicroLogic 7.3 E AL NSX 630 megszakítóhoz, elektronikus, beállítás 570A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 7.3E AL kioldóegység az LSI védelmi funkciókat tartalmazza: hosszú késleltetésű túlterhelés elleni védelem (L), rövid késleltetésű rövidzárlat elleni védelem (S) és pillanatnyi rövidzárlat elleni védelem (I). A készülék rugalmas beállítási lehetőségeket kínál minden védelmi funkcióhoz. A hosszú késleltetésű védelem (Ir) 9 különböző beállítással rendelkezik, a beállítási tartomány 250-570A között állítható. A késleltetési idő (tr) szintén állítható, 15-400 másodperc között 1,5 x Ir esetén, illetve 0,35-11 másodperc között 7,2 x Ir terhelésnél. A kioldóegység termikus memóriával is rendelkezik, amely a kioldás előtt és után 20 percig aktív, így biztosítva a pontos védelmi működést változó terhelési körülmények között is.
A rövid késleltetésű védelem (Isd) beállítási tartománya 1,5-10 x Ir között állítható, a késleltetési idő (tsd) pedig választhatóan 0-0,4 másodperc I²t=off vagy 0,1-0,4 másodperc I²t=on beállítással. A pillanatnyi védelmi küszöb (Ii) szintén állítható, 1,5-11 x In tartományban. A semleges vezető védelme konfigurálható: 0,5 x Ir (3P + N/2), 1 x Ir (4P) vagy kikapcsolható (3P) opcióval.
A készülék különlegessége az integrált földzárlat védelem, amely Class A minősítéssel rendelkezik. A földzárlat érzékenysége (IΔn) állítható 0,3A, 0,5A, 1A, 3A, 5A vagy 10A értékekre, valamint a késleltetési idő (Δt) is beállítható 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A földzárlat védelem teljesen kikapcsolható az IΔn forgókapcsoló segítségével.
A MicroLogic 7.3E AL kioldóegység LCD kijelzővel rendelkezik, amely részletes információkat nyújt a működési állapotról. A helyi jelzőrendszer tartalmaz egy villogó zöld LED-et a működésre kész állapot jelzésére, valamint piros (105% Ir) és narancssárga (90% Ir) LED-eket a túlterhelés jelzésére. Az energiamérő funkciónak köszönhetően a készülék képes nyomon követni az energiafogyasztást, valamint számos adatkommunikációs lehetőséget kínál, beleértve a maximum/minimum értékek, védelmi és riasztási beállítások, földzárlati áram, karbantartási indikátorok, pillanatnyi és igény szerinti értékek, időbélyeggel ellátott előzmények és eseménytáblák, tesztjelentések, igény szerinti áram- és teljesítményadatok, valamint energiaminőségi adatok továbbítását.
Schneider Electric ComPacT NSX (2021) - C6347A570 - Kioldóegység MicroLogic 7.3 E AL NSX 630 megszakítóhoz műszaki adatok
Főbb jellemzők
Sorozat: ComPacT
Termékcsalád: ComPacT NSX400...630
Komponens típusa: Kioldóegység
Kioldóegység megnevezése: MicroLogic 7.3 E AL
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazási terület: Elosztás
Védelmi jellemzők
Pólusok száma: 4P
Védett pólusok: 3P + N/2, 4P, 3P
Semleges vezető pozíciója: Bal
Kioldóegység védelmi funkciói: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 570 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Túlterhelés elleni védelem
Hosszú idejű kioldási áram beállítási típusa (Ir): Állítható 9 fokozatban
Hosszú idejű védelem kioldási áram beállítási tartománya [Ir]: 250...570 A
Hosszú idejű védelem késleltetési idő beállítási típusa (tr): Állítható
Hosszú idejű védelem késleltetési idő beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén, 0,35...11 s 7,2 x Ir esetén, 0,5...16 s 6 x Ir esetén
Semleges vezető védelmi beállítások: 0,5 x Ir (3P + N/2), 1 x Ir (4P), Nincs védelem (3P)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat elleni védelem
Rövid idejű védelem kioldási áram beállítási típusa (Isd): Állítható
Rövid idejű védelem kioldási áram beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetési idő beállítási típusa (tsd): Állítható
Rövid idejű védelem késleltetési idő beállítási tartománya [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Pillanatnyi védelem kioldási áram beállítási típusa (Ii): Állítható
Pillanatnyi védelem kioldási áram beállítási tartománya [Ii]: 1,5...11 x In
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: Class A
Földzárlat védelem érzékenység beállítási típusa (IΔn): Állítható
Földzárlat védelem érzékenység beállítási tartománya [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Földzárlat védelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlat védelem késleltetési idő beállítási típusa (Δt): Állítható
Földzárlat védelem késleltetési idő beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Kijelzés és kommunikáció
Zóna szelektív reteszelés (ZSI): Nélküle
Helyi jelzés: Villogó LED (zöld) - működésre kész, LED 105% Ir (piros) - túlterhelés, LED 90% Ir (narancs) - túlterhelés
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Maximumok/minimumok, Védelmi és riasztási beállítások, Földzárlati áram, Karbantartási indikátorok, Pillanatnyi és igény szerinti értékek, Energiamérés, Időbélyeggel ellátott előzmények és eseménytáblák, Tesztjelentések, Igény szerinti áram és teljesítmény, Energiaminőség
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
