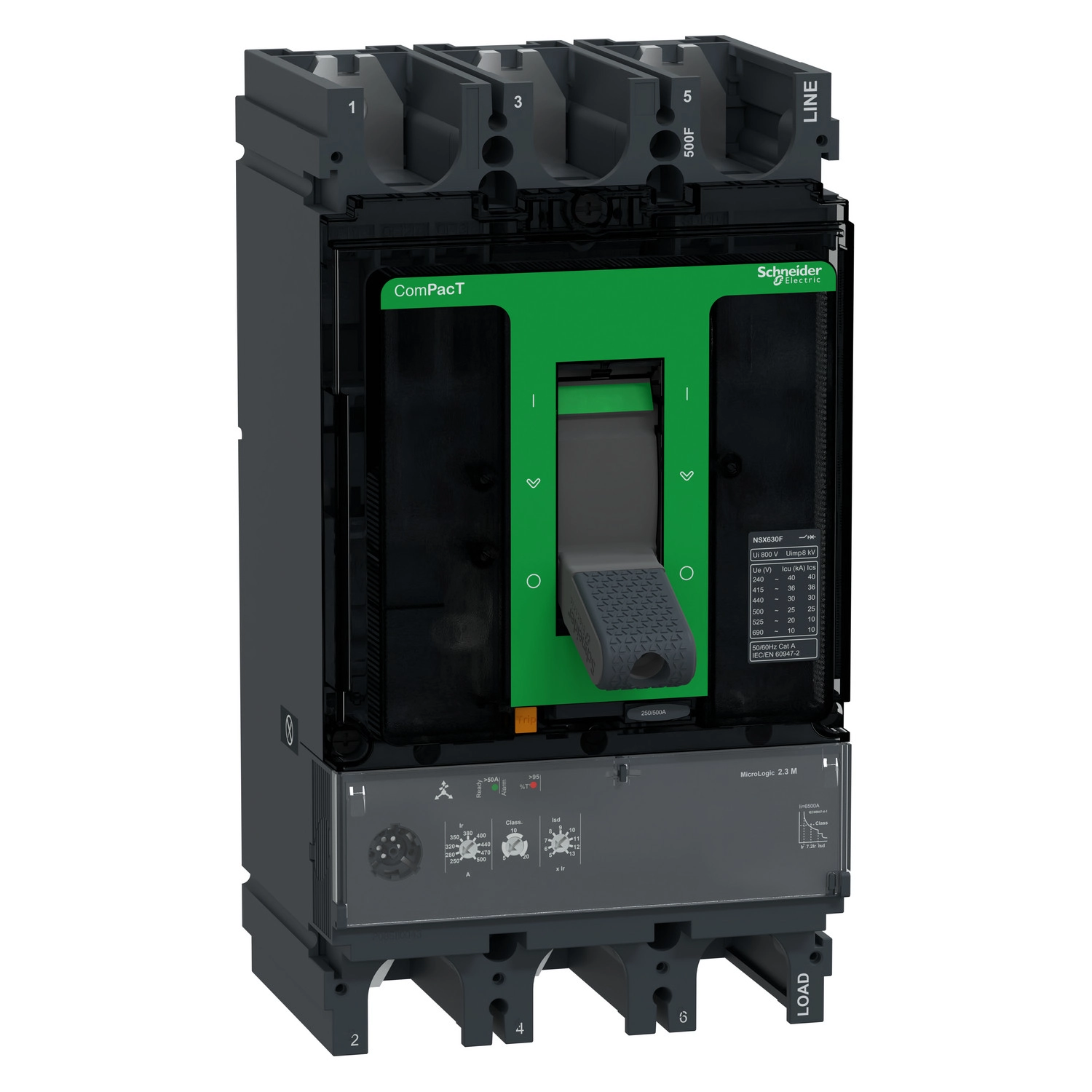

Schneider Electric ComPacT NSX (2021) - C63F32M500 - Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX630F megszakító kiemelkedő műszaki paraméterei közé tartozik a 36 kA megszakítóképesség 380/415 V AC feszültségen (IEC 60947-2 szabvány szerint), valamint a 690 V AC névleges üzemi feszültség 50/60 Hz hálózati frekvencián. A megszakító sokoldalú védőfunkciókkal rendelkezik: túlterhelés elleni védelem (L), rövidzárlat elleni védelem késleltetéssel (So), és pillanatnyi rövidzárlat elleni védelem (I). Az LSoI védelmi rendszer tökéletesen alkalmazkodik a motorvédelmi alkalmazások speciális követelményeihez, beleértve a fáziskiegyensúlyozatlanság elleni védelmet is. A hosszú idejű védelmi beállítási tartomány (Ir) 250-500 A között állítható, 9 különböző beállítással, míg a rövid idejű védelmi beállítás (Isd) az Ir 5-13-szorosa között állítható, szintén 9 különböző beállítással.
A megszakító további előnyei közé tartozik a 15000 ciklusos mechanikai élettartam, valamint a különböző üzemi feltételekhez igazodó elektromos élettartam (8000 ciklus 440 V-on In/2 terhelésnél, 4000 ciklus 440 V-on In terhelésnél). A motorvédelmi alkalmazásokhoz három különböző kioldási osztály (5, 10, 20) áll rendelkezésre, amelyek különböző késleltetési időket biztosítanak a motorok indítási jellemzőihez igazodva. Az eszköz IP40-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető. A készülék rögzített kivitelben, hátlapra szerelhető, és mind vízszintes, mind függőleges helyzetben telepíthető. A megszakító fix csatlakozású, elöl felül és alul, 45 mm-es csatlakozási osztással. A helyi jelzést a készenléti állapotot jelző villogó zöld LED és a 95% Ith túlmelegedést jelző piros LED biztosítja.
Schneider Electric ComPacT NSX (2021) - C63F32M500 -Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövidnév: NSX630F
Termék vagy alkatrész típus: Megszakító
Eszköz alkalmazás: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Villamos jellemzők
Névleges áramerősség [In]: 500 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kód: F 36 kA 415 V AC
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
30 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
20 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
10 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2)
Kioldóegység adatai
Kioldóegység neve: MicroLogic 2.3 M
Kioldóegység technológia: Elektronikus
Kioldóegység védőfunkciók: LSoI
Kioldóegység névleges érték: 500 A 65 °C-on
Motor kioldási osztály: 20, 10, 5
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú idejű védelmi beállítások
Hosszú idejű beállítás típusa Ir (hővédelem): Állítható 9 beállítás
Hosszú idejű védelmi működés beállítási tartomány [Ir]: 250...500 A
Hosszú idejű védelmi késleltetés beállítás típusa tr: Fix
Rövid idejű védelmi beállítások
Rövid idejű védelmi működés beállítás típusa Isd: Állítható 9 beállítás
Rövid idejű védelmi működés beállítási tartomány [Isd]: 5...13 x Ir
Rövid idejű védelmi késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelmi beállítások
Pillanatnyi védelmi működés beállítás típusa Ii: Fix
Pillanatnyi védelmi működés beállítási tartomány [Ii]: 6500 A
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Nettó tömeg: 6,2 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegőhőmérséklet üzemelés közben: -25...70 °C
Környezeti levegőhőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
