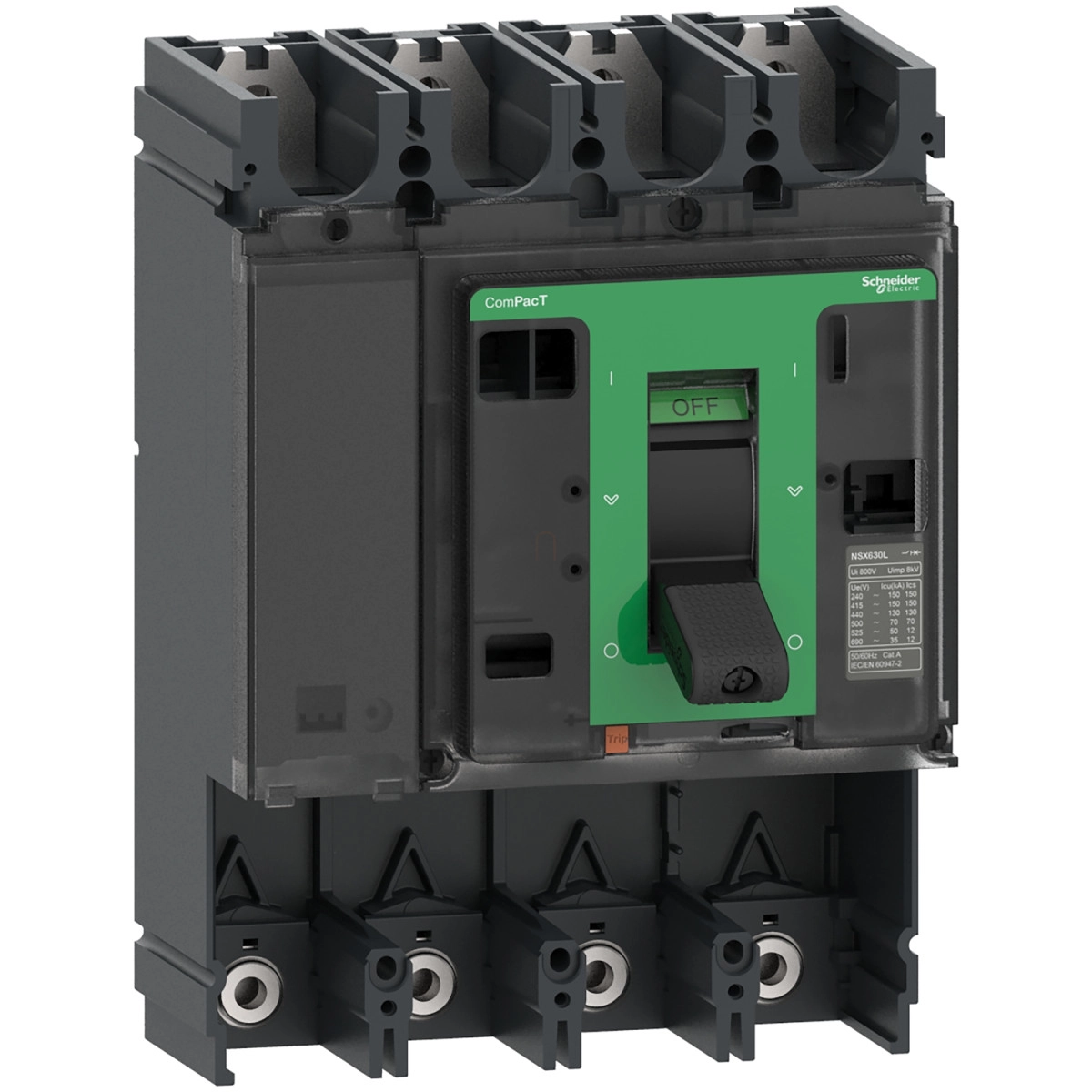

A Schneider Electric ComPacT NSX C63S4 megszakító alapkeret egy professzionális, magas teljesítményű áramköri megszakító, amelyet kifejezetten elosztási alkalmazásokhoz fejlesztettek ki. Ez a NSX630S termékcsaládba tartozó modell 4 pólusú kivitelben készül, 630 A névleges áramerősséggel, és kioldóegység nélkül szállítják – ez utóbbit külön kell megrendelni az adott alkalmazáshoz illeszkedően.
A ComPacT NSX C63S4 kiemelkedő 100 kA megszakítóképességgel rendelkezik 415 V AC feszültségen, 50/60 Hz-es hálózati frekvencián, ami rendkívül magas védelmet biztosít túláram és rövidzárlat esetén. A megszakítóképesség más feszültségszinteken is figyelemre méltó: 120 kA 220/240 V AC, 90 kA 440 V AC, 65 kA 500 V AC, 40 kA 525 V AC, valamint 25 kA 660/690 V AC hálózati feszültségen. Ez a sokoldalúság lehetővé teszi a termék különböző villamos hálózatokban történő alkalmazását. A névleges üzemi feszültség 690 V AC, ami megfelel az IEC 60947-2 szabványnak.
A műszaki paraméterek között kiemelendő a 800 V AC szigetelési feszültség és a 8 kV lökőfeszültség-állóság. A megszakító rendelkezik leválasztási funkcióval (EN/IEC 60947-2 szerint), és A kategóriájú felhasználási besorolással bír. A mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 2000-8000 ciklus között változik. A készülék toggle típusú működtetéssel rendelkezik, és fix rögzítési móddal telepíthető. A csatlakozások az elülső oldalon találhatók, 45 mm-es csatlakozási távolsággal. Az eszköz méretei: 185 mm szélesség, 255 mm magasság és 110 mm mélység, ami kompakt beépítést tesz lehetővé.
A ComPacT NSX megszakító számos környezeti feltétel között megbízhatóan működik. Az IP40-es védettség (IEC 60529) és az IK07 ütésállóság (IEC 62262) mellett a termék -25°C és +70°C közötti üzemi hőmérséklet-tartománnyal rendelkezik. Az elektromos áramütés elleni védelem szempontjából a termék előlapja II. osztályú (Class II). A szennyezettségi fok 3-as (IEC 60664-1), és a termék túlfeszültség-kategóriája III. A megszakító kompatibilis különböző kiegészítőkkel, például vezeték nélküli segédérintkezőkkel, kioldóegységekkel, fázisközi elválasztókkal, kapocsvédőkkel, forgatókarokkal, standard segédérintkezőkkel, MN feszültségcsökkenési kioldókkal, MX kioldókkal és standard motorhajtás modulokkal, ami tovább növeli a felhasználási lehetőségeket és a rugalmasságot a különböző alkalmazásokban.
Schneider Electric ComPacT NSX (2021) - C63S4 - Megszakító alapkeret, NSX630S, 100 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630S
Termék vagy alkatrész típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 630 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztási funkció: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
120 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
40 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
90 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: S 100 kA 415 V AC
Működtetés típusa: Toggle
Szerelési mód: Fix
Kiegészítő információk
Szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség:
100 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
120 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
90 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Elektromos élettartam:
6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelés és csatlakoztatás
Szerelési támogatás: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Védelmi típus: Védelem nélkül
Méretek
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség-kategória: III
Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig és 2 méretű megszakítóhoz 2 megszakítóképesség
3 és 4 pólusú verziók elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug and ready vezetékezési rendszer és kommunikációs tartozékok
Ez az alapkeret kioldóegység nélkül érkezik és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységgel integrált teljesítménymérővel: I, U, P, E, THD, f, CosPhi
