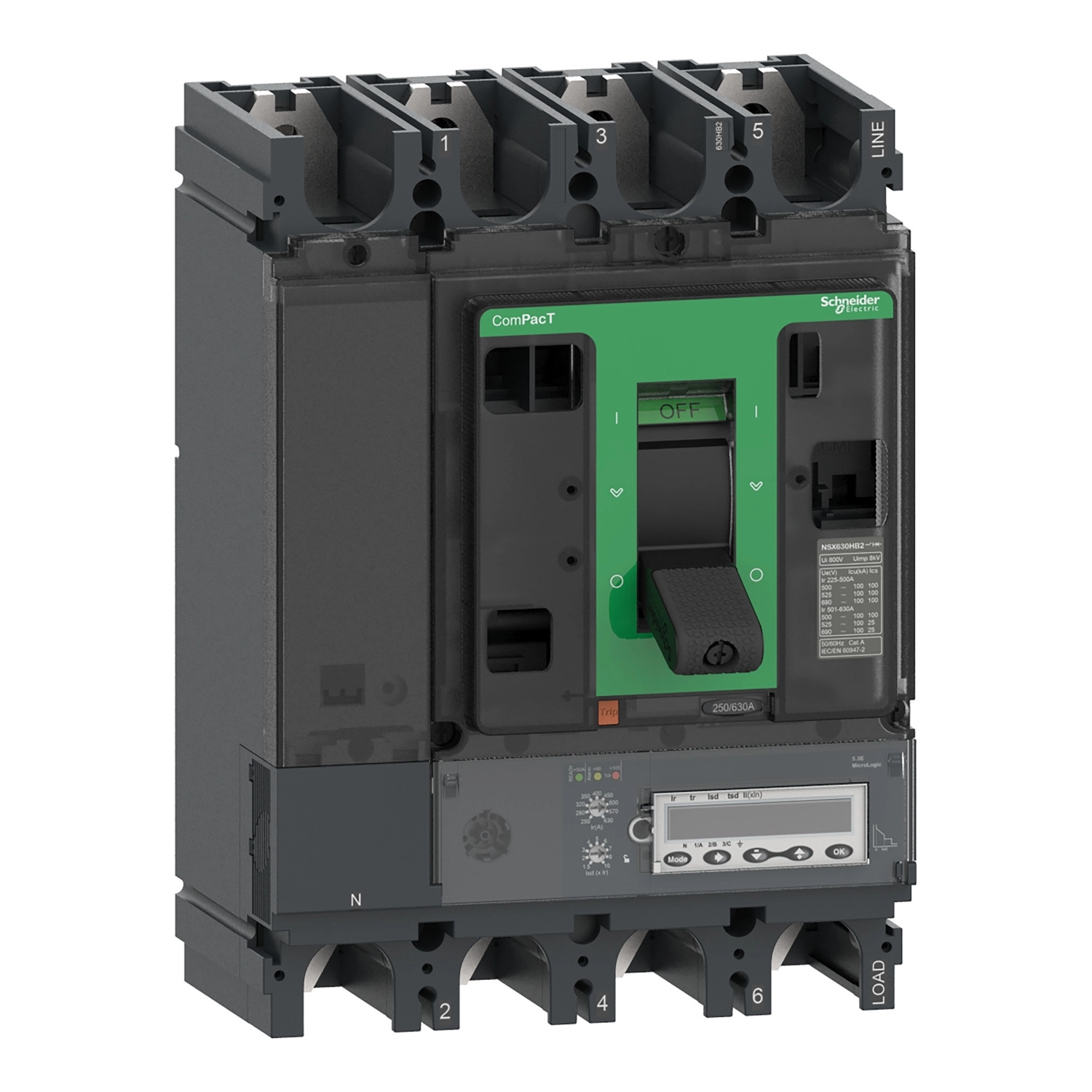

Schneider Electric ComPacT NSX (2021) - C63W45E630 - megszakító NSX630HB2, 100 kA 690 VAC, MicroLogic 5.3 E kioldóegység 630 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A C63W45E630 cikkszámú megszakító 630 A névleges áramerősséggel működik 40 °C környezeti hőmérsékleten, és modern, elektronikus MicroLogic 5.3 E kioldóegységgel van felszerelve. A készülék az LSI védelmi funkciókat tartalmazza, amely magában foglalja a hosszú késleltetésű túlterhelésvédelmet (L), a rövid késleltetésű rövidzárlat-védelmet (S) és a villámgyors, pillanatnyi rövidzárlat-védelmet (I). A kioldóegység beállítási lehetőségei rendkívül rugalmasak: a hosszú késleltetésű védelem 250-630 A tartományban 9 különböző fokozatban állítható, míg a rövidzárlat-védelem akár 11-szeres névleges áramerősségig is beállítható. A semlegespont védelme többféle konfigurációban is elérhető: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy 1,6 x Ir (3D + OSN), illetve nincs védelem (3D) üzemmódokban.
A megszakító fejlett kommunikációs és megjelenítési funkciókkal rendelkezik. Az LCD kijelzőn keresztül nyomon követhetők az energiamérési értékek, maximális/minimális értékek, pillanatnyi és igényelt értékek, áram- és teljesítményigény, energiamérés, valamint a teljesítmény minőségi adatok. A készülék zónaelektív reteszelésre (ZSI) is alkalmas, ami javítja a szelektív védelem hatékonyságát. A helyi állapotjelzésről villogó LED-ek gondoskodnak: zöld LED a működésre kész állapothoz, piros LED a 105%-os túlterheléshez, és narancssárga LED a 90%-os túlterheléshez. A megszakítóban 20 perces termikus memória is működik a kioldás előtt és után.
A NSX630HB2 megszakító mechanikai tartóssága 15 000 kapcsolási ciklus, elektromos élettartama terhelési szinttől függően 2 000-8 000 ciklus között változik. A készülék befoglaló méretei: 185 mm szélesség, 255 mm magasság és 110 mm mélység, nettó tömege 8,13 kg. Telepítés szempontjából rugalmas: vízszintes és függőleges, valamint hátsíkra történő felszerelésre is alkalmas. Az IP40 védettségi szint és IK07 ütésállóság biztosítja a megfelelő védelmet a különböző környezeti hatásokkal szemben. A termék -25 és +70 °C közötti működési hőmérsékleti tartománnyal rendelkezik, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric ComPacT NSX (2021) - C63W45E630 -Megszakító NSX630HB2, 100 kA 690 VAC, MicroLogic 5.3 E kioldóegység 630 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630HB2
Termék vagy összetevő típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Semleges vezeték pozíciója: Bal
Villamos jellemzők
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, EN/IEC 60947-2 szerint
Alkalmazási kategória: A kategória
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz IEC 60947-2 szerint
100 kA Icu 525 V AC 50/60 Hz IEC 60947-2 szerint
100 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2 szerint
Megszakítóképesség kód: HB2 100 kA 690 V AC
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: 100 kA 500 V AC 50/60 Hz IEC 60947-2 szerint
100 kA 525 V AC 50/60 Hz IEC 60947-2 szerint
100 kA 660/690 V AC 50/60 Hz IEC 60947-2 szerint
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 5.3 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSI
Védelem típusa: L: túlterhelésvédelem (hosszú késleltetésű), S: rövidzárlat-védelem (rövid késleltetésű), I: pillanatnyi rövidzárlat-védelem
Kioldóegység névleges árama: 630 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 250...630 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Állítható
Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén, 0,5...16 s 6 x Ir esetén, 0,35...11 s 7,2 x Ir esetén
Semleges vezető védelmi beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 fokozatban
Rövid késleltetésű védelem kioldási beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállítás típusa tsd: Állítható 5 fokozatban
Rövid késleltetésű késleltetés beállítási tartománya [tsd]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 1,5...11 x In
Hibaáram-védelem: Nélküli
Zónaelektív reteszelés ZSI: Igen
Kommunikációs és megjelenítési jellemzők
Foglalatok száma: 6 db
Helyi jelzés: Villogó LED (zöld) üzemkészséghez, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Maximum/minimum értékek, Pillanatnyi és igényelt értékek, Áram- és teljesítményigény, Energiamérés, Teljesítmény minőség, Védelem és riasztási beállítások, Időbélyeges előzmények és eseménytáblák, Karbantartási jelzők
Mechanikai jellemzők
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2 esetén, 4000 ciklus 440 V In esetén, 6000 ciklus 690 V In/2 esetén, 2000 ciklus 690 V In esetén
Teljesítménydisszipáció pólusonként: 39,7 W
Felszerelési tartó: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátsíkra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 45 mm
Megszakító rögzítési mód: Fix
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Nettó tömeg: 8,13 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: Class II az elülső oldalon
Szennyezési fokozat: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK ütésállóság: IK07, IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leminősítés nélkül, 2000 m...5000 m leminősítéssel
