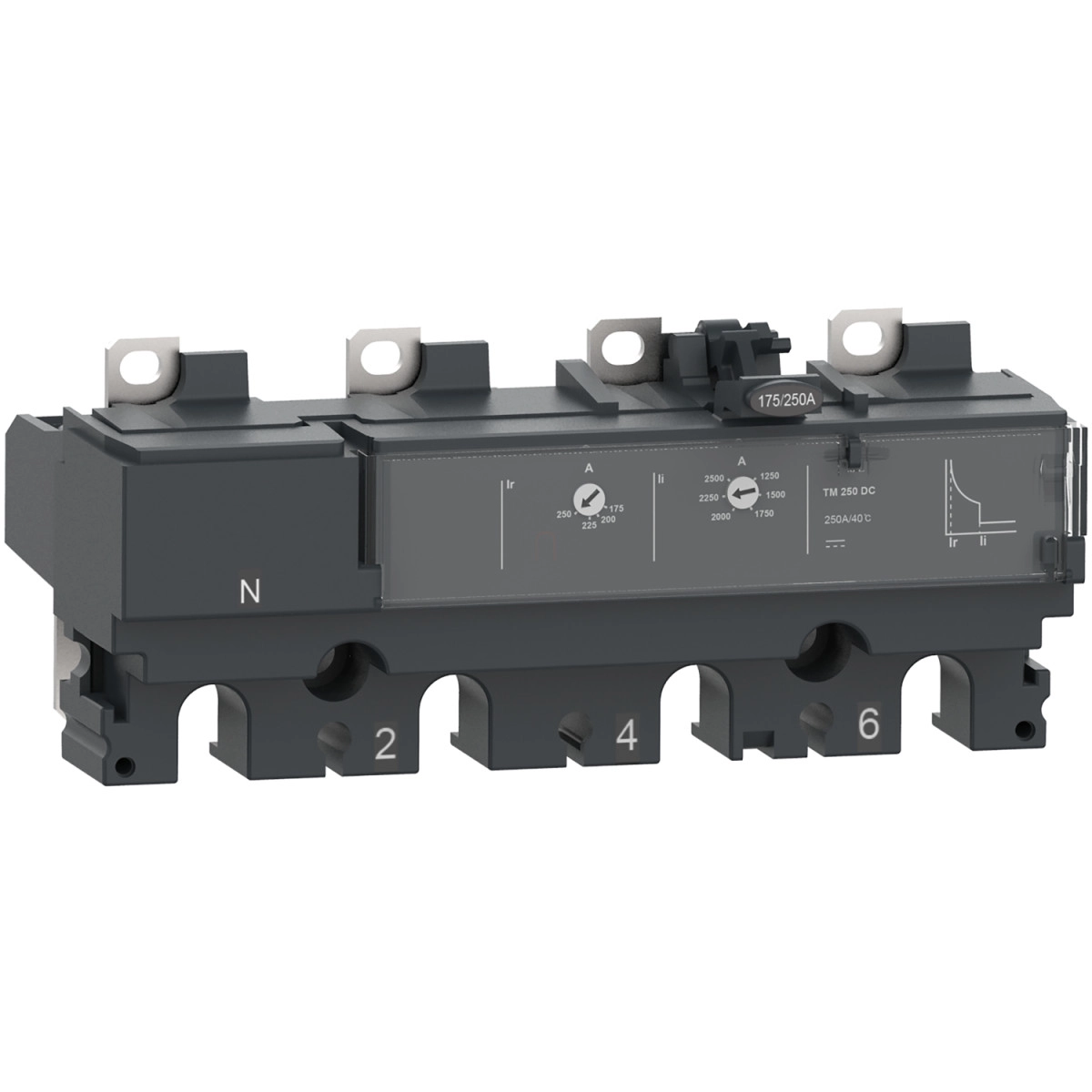

A Schneider Electric ComPacT NSX100 DC termékcsaládba tartozó TM80DC Trip unit egy speciálisan egyenáramú rendszerekhez tervezett kioldóegység, amely megbízható védelmet biztosít különböző villamos elosztórendszerekben. A C104TM080D cikkszámú termék 4 pólusú kialakítással rendelkezik, amely lehetővé teszi a teljes egyenáramú rendszer hatékony védelmét.
A TM80DC kioldóegység hőmágneses védelmi technológiát alkalmaz, amely két fő védelmi funkcióval rendelkezik: túlterhelés elleni termikus védelem (L) és rövidzárlat elleni mágneses védelem (I). A termikus védelem beállítható, a névleges áramerősség 0,7-1-szerese között állítható be (Ir), míg a rövidzárlat elleni mágneses védelemnél a kioldási küszöb fix 800 A értékre van beállítva (Ii). Ez a kombinált védelem biztosítja a rendszer teljes biztonságát mind normál üzemi körülmények között, mind rendkívüli helyzetekben.
A TM80DC kioldóegység névleges áramerőssége 80 A 40 °C-on, és 750 V DC névleges üzemi feszültséggel működik. Ez kifejezetten egyenáramú (DC) hálózatokhoz lett kialakítva, amelyeket egyre gyakrabban alkalmaznak olyan speciális területeken, mint a napelemes rendszerek, adatközpontok, távközlési állomások vagy ipari egyenáramú berendezések. A ComPacT NSX100 DC megszakítóba való beépítésre készült, és fix rögzítési móddal rendelkezik.
A TM80DC kioldóegység kiemelkedő műszaki paraméterekkel rendelkezik. A készülék megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szerint. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a készüléknek. Széles működési hőmérséklet-tartománnyal rendelkezik (-25...70 °C), valamint a tárolási hőmérséklet-tartománya is kiemelkedő (-50...85 °C). Ezek a tulajdonságok biztosítják, hogy a Schneider Electric C104TM080D TM80DC kioldóegység megbízhatóan működjön különböző környezeti feltételek mellett, és hosszú élettartamot biztosítson a felhasználók számára.
Schneider Electric ComPacT NSX100 DC TM80DC kioldóegység műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250 DC
Terméktípus: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Hőmágneses
Kompatibilitás: ComPacT NSX100 DC
Alkalmazási terület: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Kioldóegység védelmi funkciók: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Elektromos jellemzők
Kioldóegység névleges áramerőssége: 80 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típusa: DC
Megszakító rögzítési mód: Fix
Védelmi beállítások
Hosszú késleltetési kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetési védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetési védelem késleltetési beállítás típusa tr: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 800 A
Földzárlat védelem: Nélkül
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
