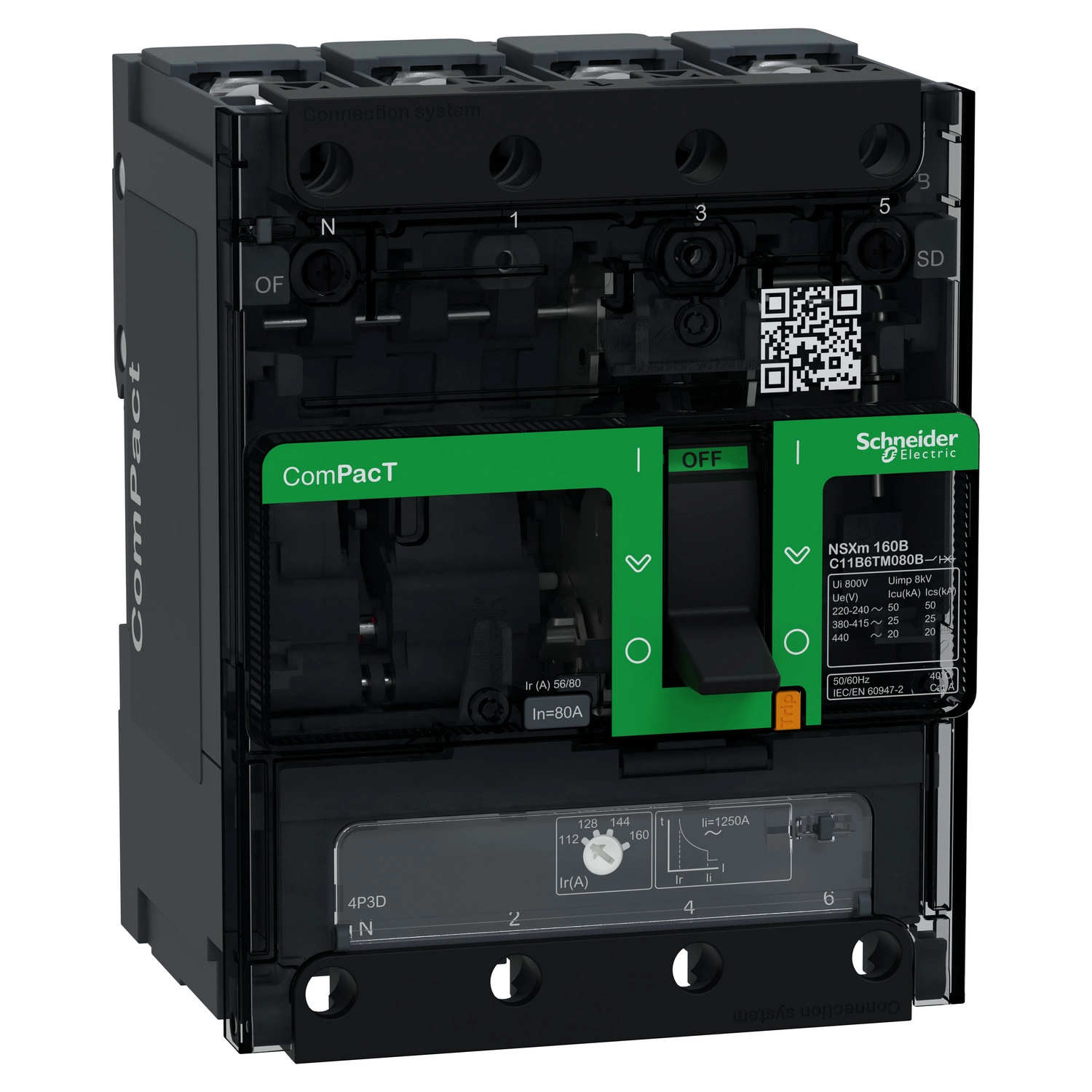

Schneider Electric ComPacT NSXm (2021) - C11B6TM080B - Megszakító (25 kA 415 VAC) , 4P 3d, 80 A beállítás TMD kioldóegység, sajtolható sarukkal és síncsatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSXm 160B megszakító kiemelkedő rövidzárlati megszakítóképességgel rendelkezik, amely 50 kA 220-240V AC feszültségen, 25 kA 380-415V AC feszültségen, 20 kA 440V AC feszültségen és 10 kA 500V AC feszültségen az IEC 60947-2 szabványnak megfelelően. A megszakító B teljesítményszintet biztosít 25 kA-es értékkel 415V AC feszültségen. A készülék névleges üzemi feszültsége 690V AC 50/60 Hz, amely széles alkalmazási területet biztosít. A termék rendelkezik szigetelésre való alkalmassággal az IEC 60947-2 szabvány szerint, és az "A" kategóriába tartozik a felhasználási kategória szempontjából.
A ComPacT NSXm 160B megszakító TM-D kioldóegységgel van felszerelve, amely termikus-mágneses technológiát alkalmaz. A kioldóegység LI védelmi funkciókat biztosít (hosszú késleltetésű és pillanatnyi kioldás). A hosszú késleltetésű védelem (termikus védelem) beállítási tartománya 0,7-1 x In, míg a pillanatnyi védelem (mágneses védelem) fix 1000A értékre van beállítva. A termék nem rendelkezik földzárlat-védelemmel, és a semleges pólus esetében nincs védelem (3D konfiguráció). A megszakító kapcsoló típusa tolókapcsoló, a rögzítési módja pedig fix.
A Schneider Electric ComPacT NSXm 160B megszakító műszaki paraméterei között szerepel a 800V AC névleges szigetelési feszültség és a 8 kV névleges lökőfeszültség-állóság. A termék mechanikai tartóssága 20000 ciklus, míg az elektromos tartóssága változó a terhelési szinttől függően: 20000 ciklus 440V In/2 esetén, 10000 ciklus 440V In esetén, 10000 ciklus 690V In/2 esetén, és 5000 ciklus 690V In esetén. A pólusonkénti teljesítményveszteség 5,8W. A megszakító csatlakozási pontjai elöl találhatóak, mind a felső, mind az alsó részen, és a csatlakozási terminálok szorítóbilincs/gyűjtősín típusúak. A csatlakozási távolság 35 mm távtartókkal és 27 mm távtartók nélkül.
A ComPacT NSXm 160B megszakító fizikai méretei: 108 mm szélesség, 137 mm magasság és 80 mm mélység. A megszakító hátsó oldalára szerelhető, vízszintes és függőleges helyzetben is. A termék rendelkezik 1 nyílással segédkapcsoló (OF), 1 nyílással riasztókapcsoló (SD) és 1 nyílással feszültségkioldó (MN vagy MX) számára. A helyi jelzés zöld jelzővel történik a segédérintkezők jelenlétének jelzésére. A megszakító IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. A termék üzemi hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklet-tartománya pedig -50°C és +85°C között. A megszakító 2000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, és 5000 méterig használható teljesítménycsökkenéssel.
Schneider Electric ComPacT NSXm 160B műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Eszköz rövid neve: NSXm 160B
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Semleges pozíció: Bal
Elektromos jellemzők
Névleges áram: 80 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az IEC 60947-2 szerint
Felhasználási kategória: A kategória
Névleges végső rövidzárlati megszakítóképesség:
- 50 kA 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
- 25 kA 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
- 20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
- 10 kA 500 V AC az IEC 60947-2 szerint
Teljesítményszint: B 25 kA 415 V AC
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi rövidzárlati megszakítóképesség:
- 50 kA 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
- 25 kA 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
- 20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
- 10 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai tulajdonságok
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság:
- 20000 ciklus 440 V In/2 esetén
- 10000 ciklus 440 V In esetén
- 10000 ciklus 690 V In/2 esetén
- 5000 ciklus 690 V In esetén
Pólusonkénti teljesítményveszteség: 5,8 W
Rögzítési alap: Hátlap
Rögzítési helyzet: Vízszintes és függőleges, hátlapra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási terminálok: Szorítóbilincs/gyűjtősín
Csatlakozási távolság: 35 mm távtartókkal, 27 mm távtartók nélkül
9 mm-es osztások: 12 modul
Védelmi jellemzők
Kioldóegység névleges értéke: 80 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Semleges védelem beállításai: Nincs védelem (3D)
Pillanatnyi kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya: 1000 A
Földzárlat-védelem: Nélküle
Kiegészítő információk
Elektromos segédegységek nyílásainak száma:
- 1 nyílás segédkapcsolóhoz (OF)
- 1 nyílás riasztókapcsolóhoz (SD)
- 1 nyílás feszültségkioldóhoz (MN vagy MX)
Helyi jelzés: Zöld jelző a segédérintkezők jelenlétének jelzésére
Fizikai jellemzők
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (Mé): 80 mm
Szín: Szürke (RAL 7016)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
