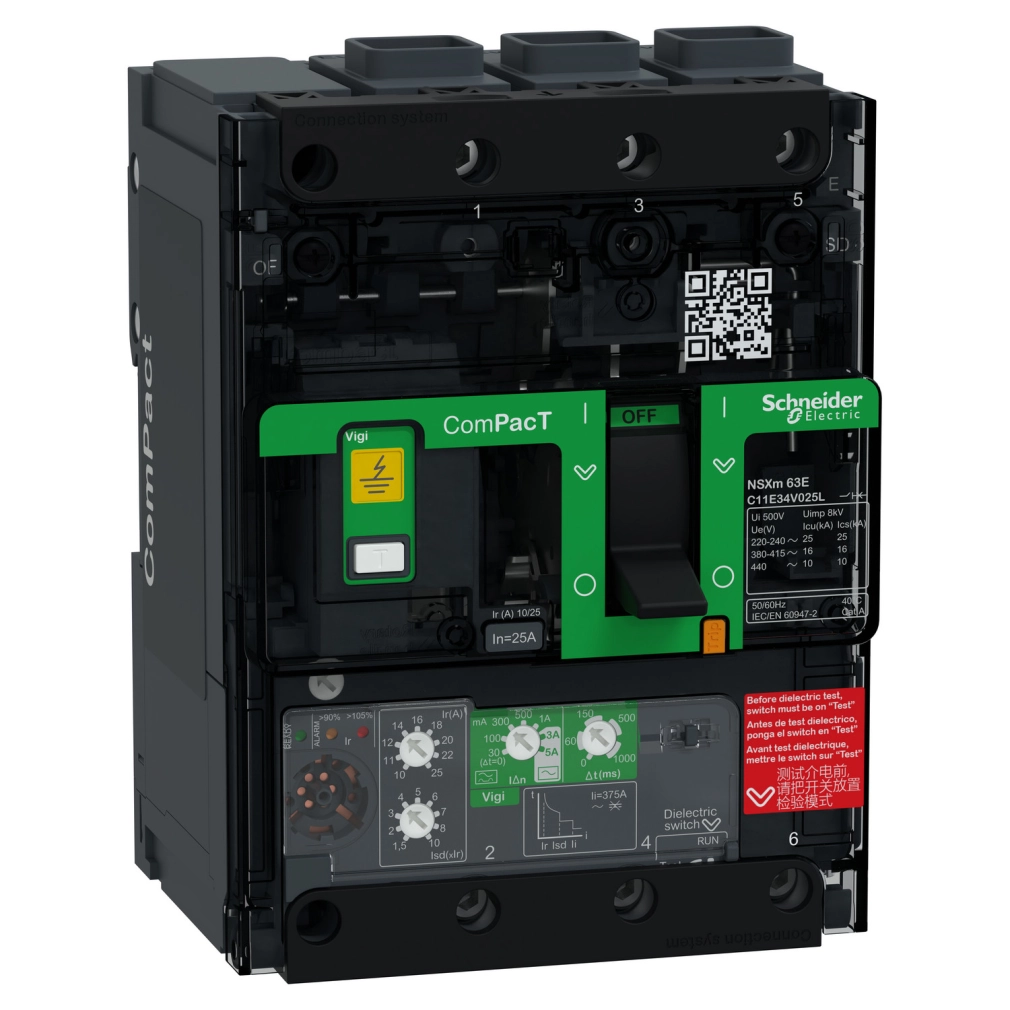

Schneider Electric ComPacT NSXm (2021) - C11E34V025L - Megszakító (16 kA 415 VAC) , 3P 3d, 25 A beállítás Micrologic 4.1 kioldóegység, EverLink csatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSXm megszakító kiemelkedő műszaki paraméterekkel büszkélkedhet. 16 kA zárlati megszakítóképességgel rendelkezik 380-415V AC feszültségen, amely az E teljesítményszintnek felel meg. A készülék üzemi feszültségtartománya 440V AC 50/60 Hz, és alkalmas leválasztásra is az IEC 60947-2 szabványnak megfelelően. A megszakító többféle zárlati áramot képes kezelni: 25 kA (220-240V), 16 kA (380-415V), 10 kA (440V) és 8 kA (500V) értékeken, így különböző alkalmazási környezetekben is megbízhatóan teljesít.
A beépített MicroLogic 4.1 elektronikus kioldóegység LSoIR védelmi funkciókat biztosít, amely magában foglalja a hosszúkésleltetésű, rövidzárlati, pillanatnyi kioldást és a földzárlat-védelmet. A termék különlegessége a rendkívül sokoldalúan beállítható földzárlat-védelem, amely 30 mA és 5 A közötti érzékenységgel működhet, Class A és Class AC védelmi osztályokban egyaránt. Az időkésleltetés is állítható 0 ms-tól 1000 ms-ig, így tökéletesen igazítható a konkrét alkalmazási követelményekhez. A hosszúkésleltetésű védelem 10-25A tartományban 9 különböző beállítással konfigurálható, míg a rövidzárlati védelem az Ir érték 1,5-10-szereséig állítható.
A ComPacT NSXm EverLink csatlakozókkal van felszerelve, amelyek 2,5-70 mm² finomsodrott réz, illetve 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékekhez használhatók. A megszakító rögzítése hátlapra történik, és mind vízszintes, mind függőleges pozícióban telepíthető. A kapcsolótípus toggle, a megszakító rögzítési módja fix. Méreteiben kompakt, 108 mm széles, 144 mm magas és 80 mm mély, nettó tömege pedig mindössze 1,63 kg.
A termék kimagasló villamos és mechanikai tartóssággal rendelkezik: 20000 működési ciklust biztosít mind mechanikai, mind elektromos szempontból (440V In/2 terhelésnél). A környezeti paraméterek tekintetében is sokoldalú: -25°C és +70°C közötti üzemi hőmérsékleten használható, IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállóságot biztosít az IEC 62262 szerint. A készülék 2000 m tengerszint feletti magasságig korlátozás nélkül használható, 5000 m-ig pedig teljesítménycsökkentéssel. A Schneider Electric ComPacT NSXm C11E34V025L földzárlat-védelmi megszakító ideális választás mindazon ipari és kereskedelmi alkalmazásokhoz, ahol a fokozott biztonság, a megbízható működés és a sokoldalú védelmi beállítások elsődleges szempontok.
Schneider Electric ComPacT NSXm 63E műszaki adatok
Főbb tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Készülék rövid neve: NSXm 63E
Termék- vagy alkatrész típusa: Földzárlat-védelmi megszakító
Alkalmazás: Elosztás
Pólusok száma: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 25 A 40 °C-on
Elektromos tulajdonságok
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Névleges határzárlati megszakítóképesség [Icu]:
25 kA Icu 220...240 V AC 50/60 Hz
16 kA Icu 380...415 V AC 50/60 Hz
10 kA Icu 440 V AC 50/60 Hz
8 kA Icu 500 V AC 50/60 Hz
Teljesítményszint: E 16 kA 415 V AC
Névleges üzemi zárlati megszakítóképesség [Ics]:
25 kA 220...240 V AC 50/60 Hz
16 kA 380...415 V AC 50/60 Hz
10 kA 440 V AC 50/60 Hz
8 kA 500 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Kioldóegység tulajdonságok
Kioldóegység neve: MicroLogic 4.1
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Hosszúkésleltetésű kioldás beállítási tartománya [Ir]: 10...25 A
Hosszúkésleltetésű védelem késleltetés beállítási tartománya [tr]:
200 s 1,5 x Ir-nél
8 s 6 x Ir-nél
5 s 7,2 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövidkésleltetésű védelem kioldás beállítási tartománya [Isd]: 1,5...10 x Ir
Pillanatnyi védelem kioldás beállítási tartománya [Ii]: 375 A
Földzárlat-védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: Class A, Class AC
Földzárlat-védelem érzékenység beállítási tartománya [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Földzárlat-védelem időkésleltetés beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
Mechanikai tulajdonságok
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2-nél
10000 ciklus 440 V In-nél
10000 ciklus 690 V In/2-nél
5000 ciklus 690 V In-nél
Pólusonkénti teljesítménydisszipáció: 1,5 W
Rögzítési támasz: Hátlap
Rögzítési helyzet: Vízszintes és függőleges, Lapos a hátlapon
Csatlakozások
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozó kapcsok:
1 Everlink csatlakozó vezetékméret 2,5...70 mm², finomsodrott réz
1 Everlink csatlakozó vezetékméret 2,5...95 mm², merev vagy sodrott alumínium/réz
Méretek és tömeg
Szélesség (Sz): 108 mm
Magasság (M): 144 mm
Mélység (M): 80 mm
Nettó tömeg: 1,63 kg
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m teljesítménycsökkentés nélkül, 5000 m teljesítménycsökkentéssel
