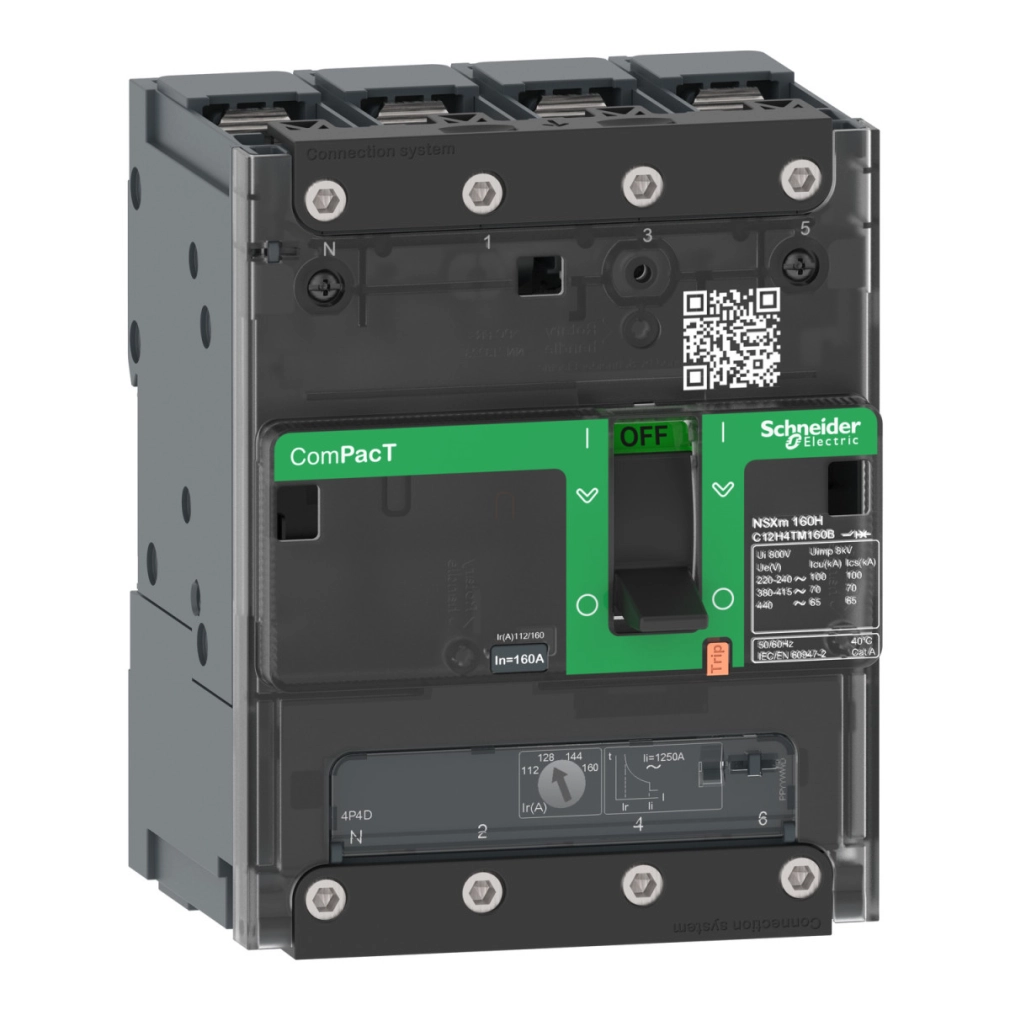

Schneider Electric ComPacT NSXm (2021) - C11F6TM032B - Megszakító (36 kA 415 VAC) , 4P 3d, 32 A beállítás TMD kioldóegység, sajtolható sarukkal és síncsatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSXm 63F kismegszakító kiváló műszaki paraméterekkel rendelkezik, amely alkalmassá teszi nagy megbízhatóságú hálózatvédelmi feladatokra. A 32 A névleges árammal rendelkező megszakító maximális teljesítménye 40 °C környezeti hőmérsékleten érhető el. A készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, amely kompatibilissá teszi a legtöbb ipari alkalmazással. Kiemelkedő előnye a magas rövidzárlati megszakítóképesség, amely 220-240 V AC feszültségen akár 85 kA, míg 380-415 V AC tartományban 36 kA, 440 V AC esetén 35 kA, 500 V AC-nél 15 kA, 525 V AC-nél pedig 10 kA értéket biztosít az IEC 60947-2 szabványnak megfelelően. Az F teljesítmény szint (415 V AC-n 36 kA) kategória garantálja a megfelelő védelmet még a legigényesebb ipari környezetben is.
A TM-D kioldóegységgel szerelt megszakító termikus-mágneses technológiát alkalmaz, amely az LI védelmi funkciókat (túlterhelés és zárlat elleni védelem) biztosítja. A túlterhelés elleni védelem (Ir) a névleges áram 0,7-1-szerese között állítható, míg a pillanatnyi zárlati kioldás (Ii) fixen 600 A értékre van beállítva. A megszakító mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 5000-20000 ciklus között változik. A kapcsoló toggle típusú, és rögzített kivitelben telepíthető. Az IP40 védettségi szint és az IK07 ütésállóság biztosítja a hosszú távú, megbízható működést még kedvezőtlen környezeti feltételek között is. A készülék szélessége 108 mm, magassága 137 mm, mélysége pedig 80 mm, így optimális méretekkel rendelkezik a korszerű elosztószekrényekbe való beépítéshez.
A ComPacT NSXm 63F kismegszakító számos további előnyt kínál: szigetelési feszültsége 800 V AC, impulzusfeszültség-állósága 8 kV, ami kiváló villámvédelmi karakterisztikát biztosít. A pólusonkénti teljesítmény-disszipáció 3,3 W. A front oldalon elhelyezett csatlakozások és a szorító/sínes csatlakozási lehetőség nagy rugalmasságot biztosít a telepítés során. A készülék -25...70 °C közötti üzemi hőmérsékleten használható, és 2000 méter tengerszint feletti magasságig teljesítménycsökkenés nélkül alkalmazható. A kismegszakító rendelkezik zöld színű jelzőzászlóval a segédérintkezők jelenlétének jelzésére, valamint 1-1 hellyel az OF segédkapcsoló, SD riasztókapcsoló és MN vagy MX feszültségkioldó számára. Optimalizált mérete és innovatív technológiája révén ideális választás minden olyan alkalmazáshoz, ahol a megbízhatóság és a kompakt méret egyaránt fontos szempont.
Schneider ComPacT NSXm 63F kismegszakító műszaki adatok
Általános információk
Terméktípus: Kismegszakító
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Rövid terméknév: NSXm 63F
Eszköz alkalmazása: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Névleges áram [In]: 32 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Névleges végső rövidzárlati megszakítóképesség [Icu]:
85 kA 220...240 V AC 50/60 Hz (IEC 60947-2)
36 kA 380...415 V AC 50/60 Hz (IEC 60947-2)
35 kA 440 V AC 50/60 Hz (IEC 60947-2)
15 kA 500 V AC 50/60 Hz (IEC 60947-2)
10 kA 525 V AC 50/60 Hz (IEC 60947-2)
Teljesítményszint: F 36 kA 415 V AC
Névleges üzemi rövidzárlati megszakítóképesség [Ics]:
85 kA 220...240 V AC 50/60 Hz (IEC 60947-2)
36 kA 380...415 V AC 50/60 Hz (IEC 60947-2)
30 kA 440 V AC 50/60 Hz (IEC 60947-2)
10 kA 500 V AC 50/60 Hz (IEC 60947-2)
10 kA 525 V AC 50/60 Hz (IEC 60947-2)
Kioldóegység jellemzői
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges értéke: 32 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
[Ir] hosszú késleltetésű védelem kioldási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés-beállítás típusa tr: Fix
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatszerű védelmi kioldás beállítási típusa Ii: Fix
[Ii] pillanatszerű védelmi kioldás beállítási tartománya: 600 A
Földzárlat védelem: Nélküle
Mechanikai és csatlakozási jellemzők
Vezérlés típusa: Kapcsolókar
Kismegszakító szerelési módja: Rögzített
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítmény-disszipáció pólusonként: 3,3 W
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges, hátoldalon fekvő
Felső csatlakozás: Első oldal
Alsó csatlakozás: Első oldal
Csatlakozó terminálok: Szorító csatlakozó/sínes
Csatlakozási távolság: 35 mm távtartókkal, 27 mm távtartók nélkül
9 mm-es osztások: 12 modul
Elektromos segédegységek
Elektromos segédegységek foglalatainak száma:
1 foglalat OF segédkapcsolóhoz
1 foglalat SD riasztókapcsolóhoz
1 foglalat MN vagy MX feszültségkioldóhoz
Helyi jelzés: Zászló (zöld) a segédérintkezők jelenlétének jelzésére
Fizikai jellemzők
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Környezeti levegő hőmérséklete tárolás során: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül, 5000 m teljesítménycsökkenéssel
