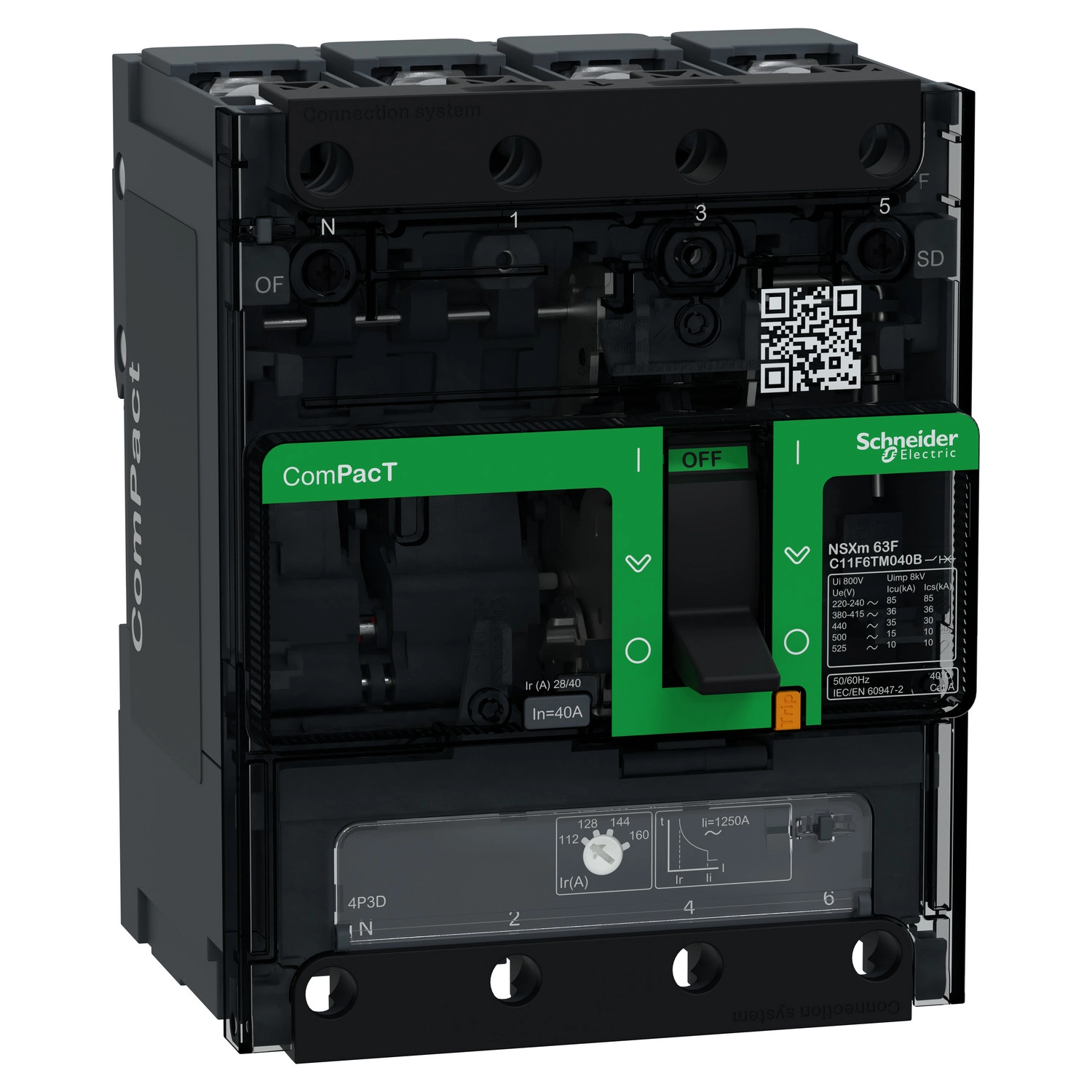

Schneider Electric ComPacT NSXm (2021) - C11F6TM040B - Megszakító (36 kA 415 VAC) , 4P 3d, 40 A beállítás TMD kioldóegység, sajtolható sarukkal és síncsatlakozókkal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C11F6TM040B típusjelzésű megszakító 40 A névleges áramerősséggel működik 40°C környezeti hőmérsékleten. A készülék kimagasló zárlati megszakítóképességgel rendelkezik - 36 kA 415 V AC feszültségen az IEC 60947-2 szabványnak megfelelően. Az F teljesítményszint kategóriába tartozó megszakító alkalmas 690 V AC 50/60 Hz hálózaton történő működésre. A termékben TM-D típusú hő-mágneses kioldóegység található, amely LI (túlterhelés és zárlat elleni) védelmi funkciókat biztosít. A hosszú késleltetésű védelem beállítási tartománya 0,7-1 x In, míg a pillanatnyi zárlati kioldás fix 600 A értéken történik.
A ComPacT NSXm megszakító számos előnnyel rendelkezik: alkalmas leválasztásra az IEC 60947-2 szabvány szerint, rendelkezik IP40 védettséggel az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 előírásainak megfelelően. A készülék 20000 mechanikai működési ciklust garantál, elektromos tartóssága pedig terheléstől függően 5000-20000 ciklus között változik. A termék előlapján zöld jelzőzászló mutatja a segédérintkezők jelenlétét, és rendelkezik rögzítési lehetőséggel különböző kiegészítők számára, például segédérintkezőknek (OF), alarm kapcsolónak (SD) és feszültségkioldónak (MN vagy MX).
A megszakító rugós kapcsolómechanizmussal működtethető, rögzített beépítési móddal telepíthető hátlapra, vízszintes vagy függőleges pozícióban. A csatlakoztatás mind a felső, mind az alsó oldalon az előlap felől történik, préselős csatlakozókkal vagy gyűjtősínre szerelve. A csatlakozási távolság távtartókkal 35 mm, távtartók nélkül 27 mm. Méretei kompaktak: 108 mm széles, 137 mm magas és 80 mm mély. Működési hőmérséklet-tartománya rendkívül széles: -25°C-tól +70°C-ig, tárolási hőmérséklete pedig -50°C-tól +85°C-ig terjed. A termék 2000 m tengerszint feletti magasságig korlátozás nélkül használható, 5000 m-ig pedig névleges értékeinek csökkentésével alkalmazható.
Schneider ComPacT NSXm 63F kismegszakító műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSXm
Készülék rövid neve: NSXm 63F
Termék vagy alkatrész típusa: Kismegszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Névleges áram [In]: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Védelmi paraméterek
Névleges végső zárlati megszakítóképesség [Icu]:
85 kA Icu 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA Icu 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Teljesítményszint: F 36 kA 415 V AC
Kioldóegység neve: TM-D
Kioldóegység technológia: Hő-mágneses
Kioldóegység védelmi funkciók: LI
Vezérlés típusa: Kapcsolókar
Kismegszakító szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi zárlati megszakítóképesség [Ics]:
85 kA 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 3.8 W
Szerelési és csatlakoztatási jellemzők
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátoldalra fektetve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozó kapcsok: Préselős csatlakozó/gyűjtősín
Csatlakozási távolság: 35 mm távtartókkal, 27 mm távtartók nélkül
9 mm-es távolságok: 12 modul
Védelmi beállítások
Kioldóegység névleges értéke: 40 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi védelem kioldási beállítási típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 600 A
Földzárlat védelem: Nélküle
Kiegészítők és kijelzés
Elektromos segédeszközök számára fenntartott helyek száma:
1 hely segédkapcsoló OF számára
1 hely riasztó kapcsoló SD számára
1 hely feszültségkioldó MN vagy MX számára
Helyi jelzés: Zászló (zöld) a segédérintkezők jelenlétének jelzésére
Méret és környezeti adatok
Szélesség (Sz): 108 mm
Magasság (M): 137 mm
Mélység (M): 80 mm
Szín: Szürke (RAL 7016)
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: I. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 2000 m névlegesértékek-csökkentés nélkül, 5000 m névleges értékek csökkentésével
