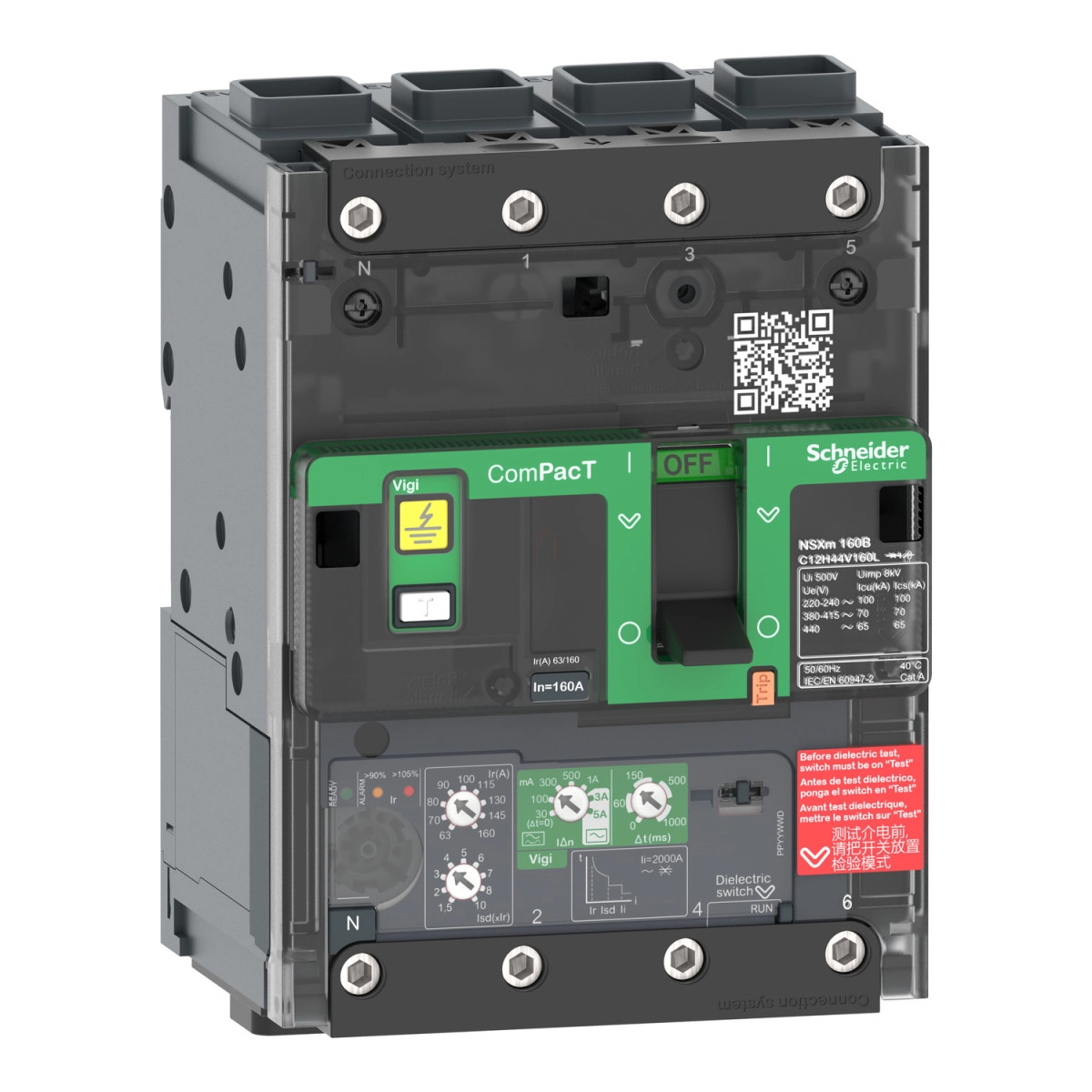

A Schneider Electric ComPacT NSXm termékcsaládba tartozó C11N44V025L típusú földzárlat-védelmi megszakító (ELCB) egy rendkívül sokoldalú és megbízható áramvédelmi eszköz, amely kifejezetten elosztó hálózatokhoz lett tervezve. Ez a 4 pólusú, elektronikus kioldóegységgel rendelkező készülék ideális választás mind ipari, mind kereskedelmi alkalmazásokhoz, ahol a megbízható áramvédelem és a kompakt méret egyaránt fontos szempont.
A ComPacT NSXm 63N sorozatú készülék 25 A névleges áramerősséggel rendelkezik 40 °C-on, és akár 440 V AC üzemi feszültségen, 50/60 Hz frekvencián használható. A megszakító kiemelkedő rövidzárlati megszakítóképességgel bír: 380-415 V AC feszültségen akár 50 kA, míg 220-240 V AC tartományban akár 90 kA. A beépített MicroLogic 4.1 elektronikus kioldóegység LSoIR védelmi funkciókat biztosít, ami a hosszú késleltetésű, rövidzárlati, pillanatnyi és földzárlat elleni védelmet foglalja magában. Mindez teszi a terméket kiválóan alkalmassá olyan környezetekhez, ahol a villamos hálózat fokozott védelmet igényel.
A készülék kiemelkedő műszaki paraméterei közé tartozik a beépített földzárlat-védelem, amely A és AC osztályú lehet, és rendkívül rugalmas beállítási lehetőségeket kínál. A földzárlat-védelmi érzékenység 30 mA-től 5 A-ig állítható, míg a kioldási késleltetés 0-1000 ms között szabályozható. A termék kiváló mechanikai és elektromos tartósságot biztosít: mechanikailag 20000, elektromosan pedig akár 20000 kapcsolási ciklust is kibír 440 V In/2 terhelésnél. A megszakító alkalmas szigetelésre, és megfelel az IEC 60947-2 szabványnak. A készüléket akár 2000 méter tengerszint feletti magasságig lehet használni teljesítménycsökkenés nélkül, 5000 méterig pedig teljesítménycsökkentéssel.
A Schneider Electric ComPacT NSXm megszakító EverLink csatlakozókkal van felszerelve, amelyek alkalmasak 2,5-70 mm² finomsodrott réz, illetve 2,5-95 mm² merev vagy sodrott alumínium/réz vezetékek csatlakoztatására. A készülék kompakt méretének köszönhetően (108 mm széles, 144 mm magas és 80 mm mély) könnyen beépíthető szűkebb helyekre is, ami rugalmasságot biztosít a telepítés során. A megszakító vízszintesen és függőlegesen egyaránt felszerelhető, fix rögzítéssel. A termék előlapja IP40 védelmi szinttel rendelkezik, és ellenáll az IK07 szabványnak megfelelő mechanikai behatásoknak is. A termék számos kiegészítővel bővíthető, például segédérintkezőkkel, riasztáskioldókkal vagy feszültségkioldókkal, amelyek tovább növelik a rendszer rugalmasságát és alkalmazási lehetőségeit.
Schneider ComPacT NSXm C11N44V025L műszaki adatok
Főbb jellemzők
A ComPacT NSXm sorozatú NSXm 63N földzárlat-védelmi megszakító 4 pólusú kialakítással rendelkezik. A készülék 25A névleges áramerősségen működik 40°C-on, és elsősorban elosztási alkalmazásokhoz lett tervezve. A megszakító N teljesítményszinttel rendelkezik, ami 50kA megszakítóképességet jelent 415V AC feszültségen.
A termék elektronikus MicroLogic 4.1 kioldóegységgel szerelt, amely LSoIR (hosszú késleltetésű, rövidzárlati, pillanatnyi és földzárlat-védelmi) funkciókat biztosít. A megszakító kapcsolótípusa billenőkapcsoló, és alkalmas szigetelésre az IEC 60947-2 szabvány szerint.
Műszaki specifikációk
Elektromos paraméterek: 440V AC 50/60 Hz üzemi feszültség, 500V szigetelési feszültség, 8kV lökőfeszültség-állóság. A megszakítóképesség különböző feszültségszinteken: 90kA 220-240V AC-n, 50kA 380-415V AC-n és 440V AC-n, 25kA 500V AC-n, 15kA 525V AC-n, 10kA 660-690V AC-n.
Védelem beállítások: Ir hosszú késleltetésű védelem 10-25A között állítható 9 fokozatban, rögzített tr késleltetéssel (200s 1.5×Ir esetén, 8s 6×Ir esetén, 5s 7.2×Ir esetén). Isd rövidzárlat elleni védelem 1.5-10×Ir között állítható, rögzített tsd késleltetéssel. Ii pillanatnyi védelem rögzített, 375A értéken.
Földzárlat-védelem: Integrált, A és AC osztályú, állítható IΔn érzékenységgel 30mA és 5A között, állítható Δt késleltetéssel 0-1000ms tartományban.
Fizikai jellemzők
Méretek: 108mm szélesség, 144mm magasság, 80mm mélység. A megszakító tömege 1.63kg. Színe szürke (RAL 7016). Csatlakozás szempontjából elöl felül és elöl alul csatlakoztatható, 1 EverLink kapoccsal 2.5-70mm² finomsodrott réz vagy 2.5-95mm² merev/sodrott alumínium/réz vezetékekhez.
Környezeti paraméterek
Üzemi hőmérséklet-tartomány: -25...+70°C, tárolási hőmérséklet: -40...+85°C. Relatív páratartalom: 0-95%. Túlfeszültség-kategória: IV. Szennyezettségi fok: 3. IP40 védettség az IEC 60529 szerint, IK07 mechanikai védelem az IEC 62262 szerint.
Tartósság és megbízhatóság
Mechanikai tartósság: 20000 ciklus. Elektromos tartósság: 20000 ciklus 440V In/2 terhelésnél, 10000 ciklus 440V In terhelésnél, 10000 ciklus 690V In/2 terhelésnél, 5000 ciklus 690V In terhelésnél. Póluskénti teljesítményveszteség: 1.5W.
Telepítési pozíció lehet vízszintes, függőleges vagy hátra fektetett. Szerelési alap: hátlap. A megszakító rögzítési módja fix.
