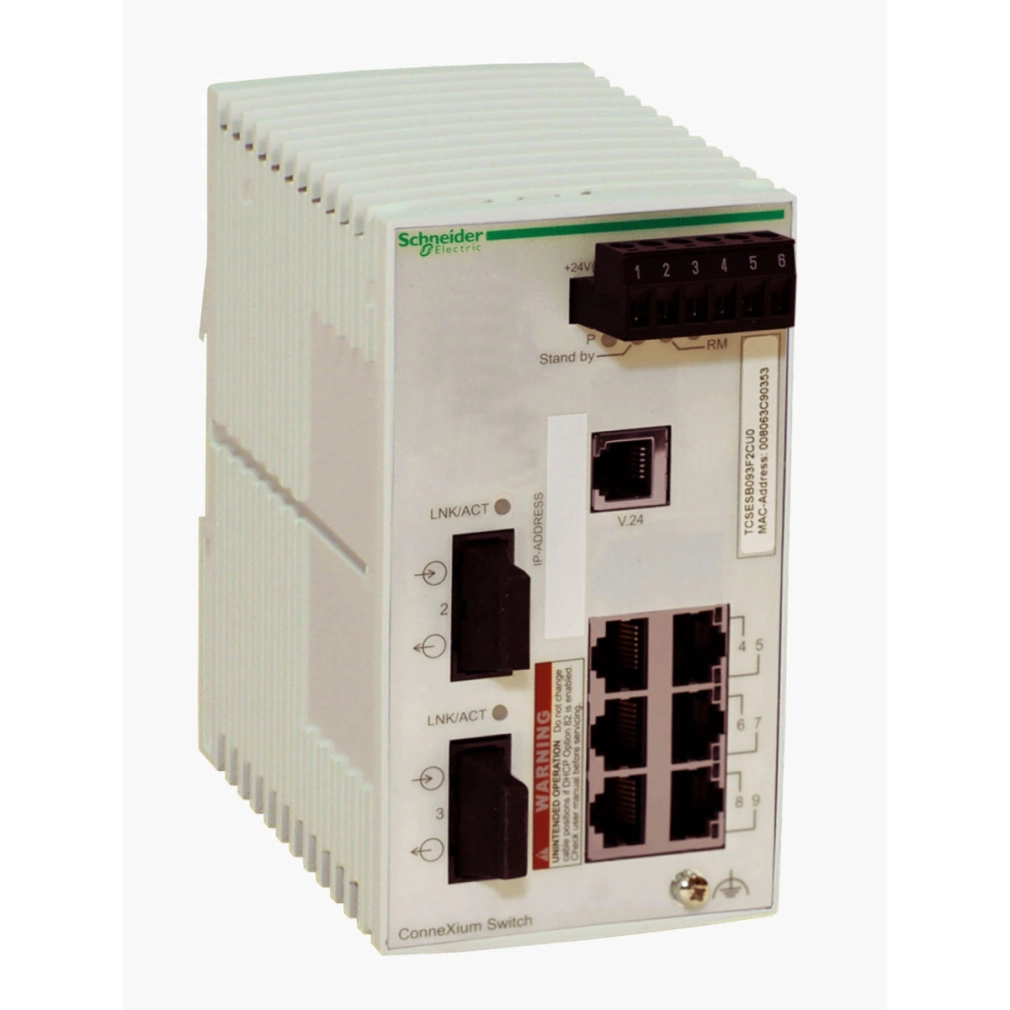

Schneider Electric ConneXium - Ethernet - TCSESB083F2CU0 - ConneXium Basic switch, 6 x TX réz + 2 x FX-MM optika, menedzselhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TCSESB083F2CU0 switch különlegessége, hogy támogatja a multimode optikai szálas kapcsolatokat, akár 4 km (62,5/125 µm) vagy 5 km (50/125 µm) távolságig, miközben a réz kábelek esetében a maximális távolság a szabványos 100 méter. Az eszköz árnyékolt RJ45 csatlakozókkal rendelkezik a réz kábelek, és duplex SC csatlakozókkal az optikai szálak számára, így biztosítva a megbízható és zavarmentes adatátvitelt. A CAT 5E árnyékolt sodrott érpáras kábelt igényel a réz portoknál, míg multimode optikai szálat az optikai portoknál.
A eszköz számos kommunikációs protokollt támogat, beleértve az Ethernet TCP/IP-t, HTTP-t, HTTPS-t, SNMP-t, RS232-t, LLDP-t, SNTP-t és az MRP (Media Redundancy Protocol) protokollt. A szerepkör-alapú hozzáférés-vezérlés (RBAC) segítségével a kiberbiztonsági követelmények is teljesülnek. Az Ethernet szolgáltatások között megtalálható a webes konfigurálás, a multicast szűrés, az adatfolyam-vezérlés, az IGMP Snooping, valamint az SNMP-Trap-ek és SYSLOG funkciók. A kommunikációs szolgáltatások között szerepel a TFTP, a Quality of Service (QoS), a port monitoring és a port mirroring is.
A redundancia szempontjából a TCSESB083F2CU0 támogatja a HiPER ring és az RSTP technológiákat, akár 50 switch is konfigurálható egyetlen gyűrűben, korlátlan mennyiségű kapcsolható eszköz kaszkádolható. A diagnosztikai futásidő alatt jelzéskontaktot és önellenőrzést végez, így könnyen azonosíthatók az esetleges hibák.
Az eszköz működéséhez 12-24 V névleges tápfeszültség szükséges, a feszültséghatárok 9,6-32 V DC SELV között mozognak. Az áramfogyasztás mindössze 8 W, így energiahatékony működést biztosít. A tápellátás egy 6 érintkezős eltávolítható csatlakozón keresztül történik. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, méretei kompaktak: 74 mm szélesség, 131 mm magasság és 111 mm mélység, nettó súlya mindössze 0,41 kg.
A helyi jelzőrendszer részét képezi egy kettős színű LED (zöld/sárga) a P1 P2 tápegységekhez, egy piros LED a hibákhoz, egy kettős színű LED (zöld/sárga) a gyűrű menedzserhez, egy zöld LED a készenléti állapothoz, valamint egy kettős színű LED (zöld/sárga) a csatorna diagnosztikához és az eszköz állapotához. A riasztási kimenet egy potenciálmentes 1 A-es kontaktus, amely jelzi a tápellátási hibákat, az adatkapcsolat állapotát, a kapcsoló hibáját, a redundancia-gyűrű hibáját, a helytelen konfigurációt és a hőmérsékleti küszöbérték túllépését.
A Modicon TCSESB083F2CU0 switch IP20 védettségi fokozattal rendelkezik, működési hőmérséklet-tartománya 0-60 °C, relatív páratartalom-tűrése 10-95% (nem kondenzálódó). Az eszköz megfelel a 2014/35/EU (alacsony feszültség) és a 2014/30/EU (elektromágneses összeférhetőség) irányelveknek, valamint az UL 508 és az EN/IEC 61131 szabványoknak. A termék rendelkezik CE, UL, RCM, EAC és UKCA tanúsítványokkal is.
Schneider Electric ConneXium műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Networking
Eszköz típusa: Ethernet TCP/IP menedzselhető switch
Kommunikációs port protokollok: Ethernet TCP/IP, HTTP, HTTPS, SNMP, RS232, LLDP, SNTP, MRP (Media Redundancy Protocol)
Ethernet portok: 6 port 10/100BASE-TX réz kábel, 2 port 100BASE-FX optikai
Maximális kapcsolók száma kaszkádban: Korlátlan
Kiberbiztonság: Szerepkör-alapú hozzáférés-vezérlés
Csatlakozási lehetőségek
Integrált csatlakozás típusa: Árnyékolt RJ45 réz kábel, Duplex SC optikai
Átviteli közeg: CAT 5E árnyékolt sodrott érpáras kábel optikai esetén, Multimode optikai szál réz kábel esetén
Maximális kábeltávolság eszközök között: 100 m réz kábel
Optikai szál hossza: 4 km 62,5/125 µm, 5 km 50/125 µm
Csillapítás: 0...11 dB (62,2/125 µm), 0...8 dB (50/125 µm)
Ethernet szolgáltatások
Konfiguráció webes szerveren keresztül, Multicast szűrés, Adatfolyam-vezérlés, IGMP Snooping, SNMP-Traps és SYSLOG
Kommunikációs szolgáltatások
TFTP, Quality of Service (QoS), Port monitoring, Port mirroring
Diagnosztikai jellemzők
Diagnosztika futásidőben: Jelzéskontakt, Önteszt
Maximális kapcsolók száma egy gyűrűben: 50
Redundancia: HiPER ring, RSTP
Elektromos jellemzők
Névleges tápfeszültség: 12...24 V
Tápfeszültség határok: 9,6...32 V DC SELV
Teljesítményfelvétel: 8 W
Elektromos csatlakozás: Eltávolítható 6 érintkezős csatlakozó tápellátáshoz
Fizikai jellemzők
Szerelési támasz: 35 mm szimmetrikus DIN sín
Jelölések: CE, UL, RCM
Rendelkezésre álló funkció: Rendszerinformáció
Vizuális jelzések
1 kettős színű LED (zöld/sárga) P1 P2 tápegységekhez
1 LED (piros) hibához
1 kettős színű LED (zöld/sárga) gyűrű menedzserhez
1 LED (zöld) készenléti állapothoz
1 kettős színű LED (zöld/sárga) csatorna diagnosztikához
Eszköz állapot
Riasztási funkciók
Riasztási kimenet: 1 potenciálmentes kontaktus 1 A
Riasztási funkciók: Tápellátási hiba, Adatkapcsolat állapota, Kapcsoló hiba, Redundancia-gyűrű hiba, Helytelen konfiguráció, Hőmérsékleti küszöbérték
Ethernet kábelezési rendszer
TF kapcsolók
Méretek és súly
Szélesség: 74 mm
Magasság: 131 mm
Mélység: 111 mm
Környezeti jellemzők
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 10...95 % nem kondenzálódó
IP védettségi fokozat: IP20
Szabványok és irányelvek
Irányelvek: 2014/35/EU - alacsony feszültség irányelv, 2014/30/EU - elektromágneses összeférhetőség
Szabványok: UL 508, EN/IEC 61131
Terméktanúsítványok: CE, UL, RCM, EAC, UKCA
