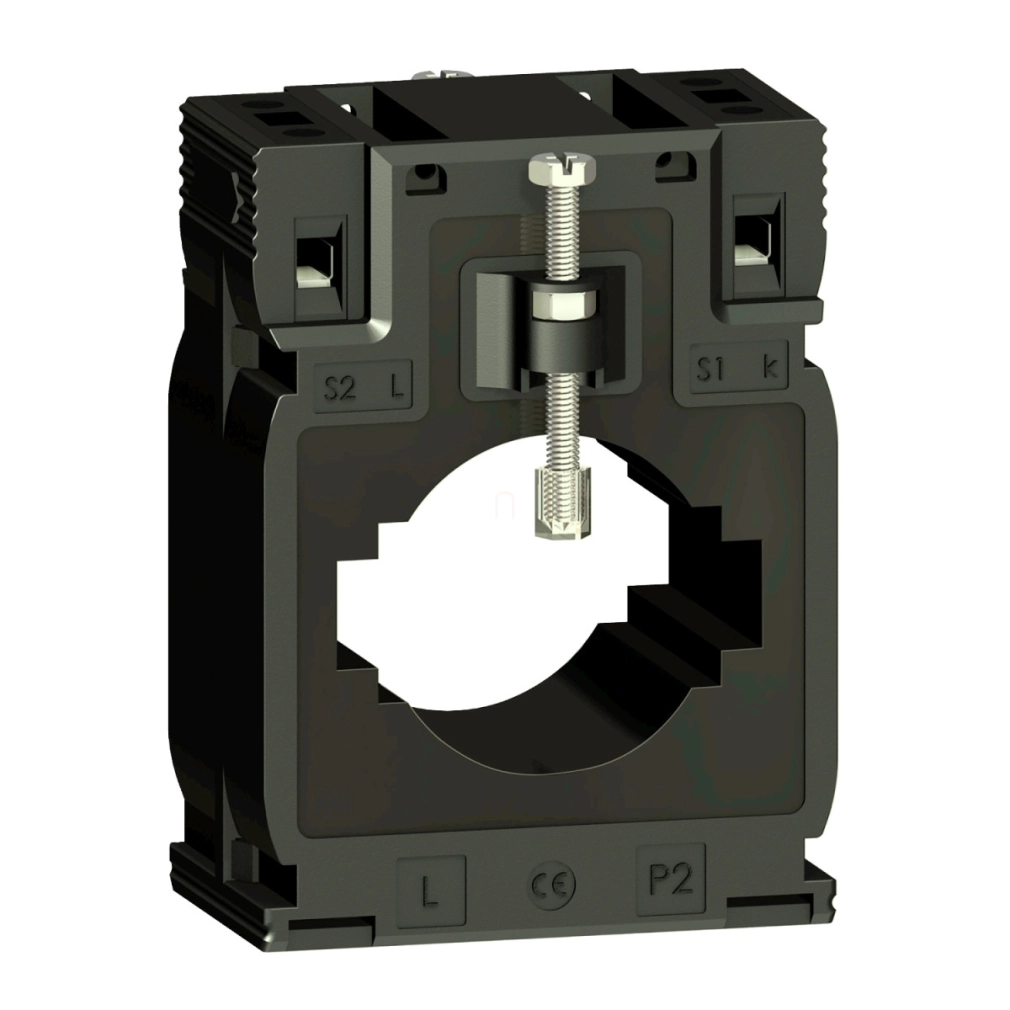

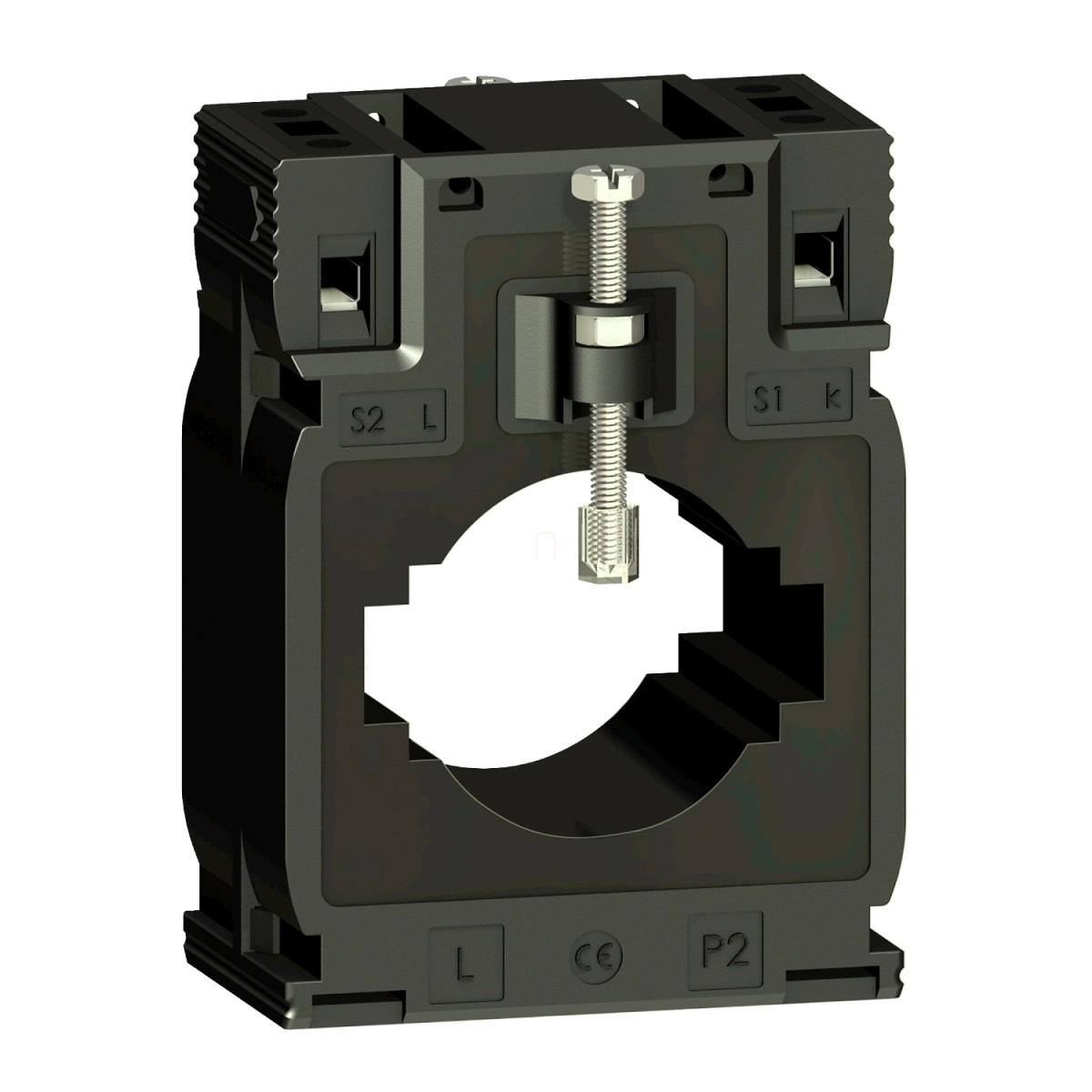

A Schneider Electric PowerLogic sorozatához tartozó METSECT5MD050 áramváltó egy professzionális, DIN-sínre szerelhető, trópusi kivitelű árammérő eszköz, amely 500/5 A-es átalakítási aránnyal rendelkezik. Ez a szilárd magos kivitelű áramváltó ideális választás olyan ipari környezetben, ahol megbízható árammérésre van szükség mind buszbár, mind kábelátvezetéses alkalmazásokban.
A METSECT5MD050 áramváltó kiváló pontosságú mérést biztosít: 0,5 pontossági osztály 4 VA terhelésnél, illetve 1. osztályú pontosság 6 VA terhelésnél. Az 500 A névleges bemeneti áram mellett a másodlagos áramkimenet 5 A. A készülék 30 kA-es termikus áramot képes elviselni, dinamikus áramterhelhetősége pedig 2,5 Ith. A maximális biztonsági tényező 5. Az eszköz 720 V AC üzemi feszültségig használható 50/60 Hz frekvencián, szigetelési feszültsége 3 kV, lökőfeszültség-állósága szintén 3 kV. Ezek az értékek garantálják a biztonságos működést még szélsőséges körülmények között is.
A METSECT5MD050 áramváltó rendkívül sokoldalúan telepíthető: DIN-sínre, gyűjtősínre vagy szerelőlapra rögzíthető szigetelt rögzítőcsavarral, pattintható kivitellel vagy csavarozással. Az eszköz kompakt méretei - 70 mm külső szélesség, 95 mm külső magasság, 45 mm keretmélység (teljes mélység 65 mm) - lehetővé teszik a helytakarékos beépítést. Az áramváltó maximálisan 40 mm külső átmérőjű kábelekhez, illetve 12,5 x 50,5 mm vagy 20,5 x 40,5 mm méretű gyűjtősínekhez használható. IP20-as védettségi szintje biztosítja az alapvető érintésvédelmet, B osztályú elektromos szigetelési osztályba tartozik. A készülék megfelel a VDE 0414 és az IEC 61869-2 szabványoknak, valamint rendelkezik CE tanúsítvánnyal.
A METSECT5MD050 áramváltó kiemelkedő környezetállósági tulajdonságokkal bír: -25°C és +60°C közötti környezeti hőmérséklet-tartományban üzemeltethető, relatív páratartalom tekintetében 0-95% között használható. Ez az áramváltó tökéletes választás olyan alkalmazásokhoz, ahol az árammérési adatokra alapozva energiagazdálkodási rendszereket, költségmegosztást vagy folyamatirányítást valósítanak meg. A Schneider Electric METSECT5MD050 áramváltó megbízható partnerként szolgál az elektromos rendszerek monitorozásában, és elősegíti az energiahatékonyság növelését ipari és kereskedelmi létesítményekben egyaránt.
Schneider Electric Current transformer TI - METSECT5MD050 műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Terméktípus: Áramváltó
Másodlagos áram: 5 A
Pontossági osztály: 0,5 osztály 4 VA-nél, 1. osztály 6 VA-nél
Névleges áram [In]: 500 A
Kiegészítő adatok
Áramváltó típusa: Trópusi kivitelű gyűjtősínhez és kábelhez, szilárd magos
Áramváltó áttétele: 500/5
Konvencionális szabadlevegős termikus áram [Ith]: 30 kA
Dinamikus áramtűrés: 2,5 Ith
Maximális biztonsági tényező: 5
Névleges üzemi feszültség [Ue]: < 720 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Felszerelési mód: Szigetelt rögzítőcsavar, pattintható, csavarozható
Rögzítési felület: DIN sín, gyűjtősín, szerelőlap
Szélesség: Külső: 70 mm
Magasság: Külső: 95 mm
Mélység: Keret: 45 mm, Teljes: 65 mm
Átmérő: 40 mm
Névleges lökőfeszültség-állóság [Uimp]: 3 kV
Elektromos szigetelési osztály: B osztály
Kábel külső átmérő: 40 mm
Gyűjtősín nyílás mérete: 50,5 x 12,5 mm, 40,5 x 20,5 mm
Tömítés: Nincs
Környezeti jellemzők
Szabványok: VDE 0414, IEC 61869-2
Terméktanúsítványok: CE
IP védettségi fokozat: IP20
Relatív páratartalom: 0...95%
Üzemi környezeti hőmérséklet: -25...60 °C
