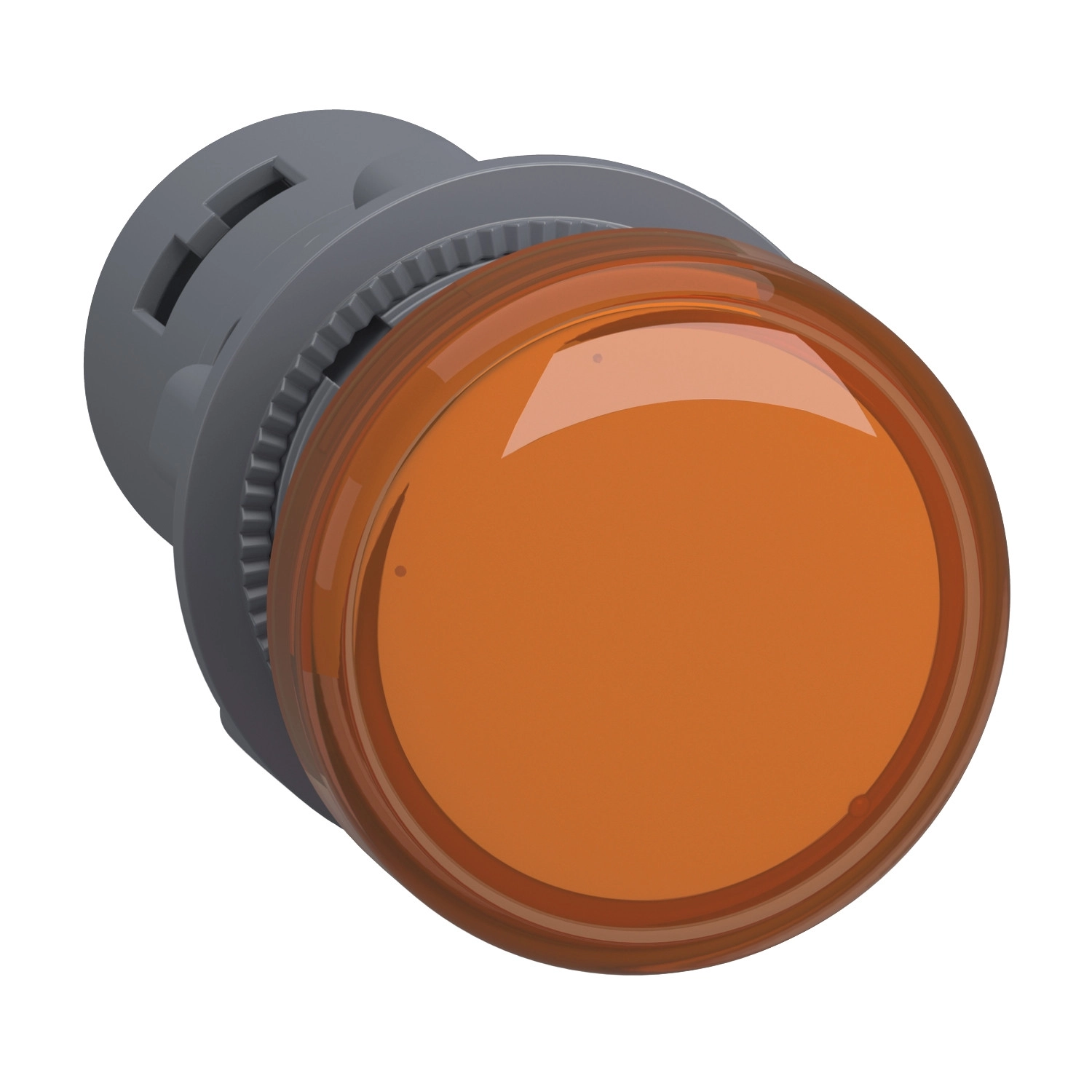

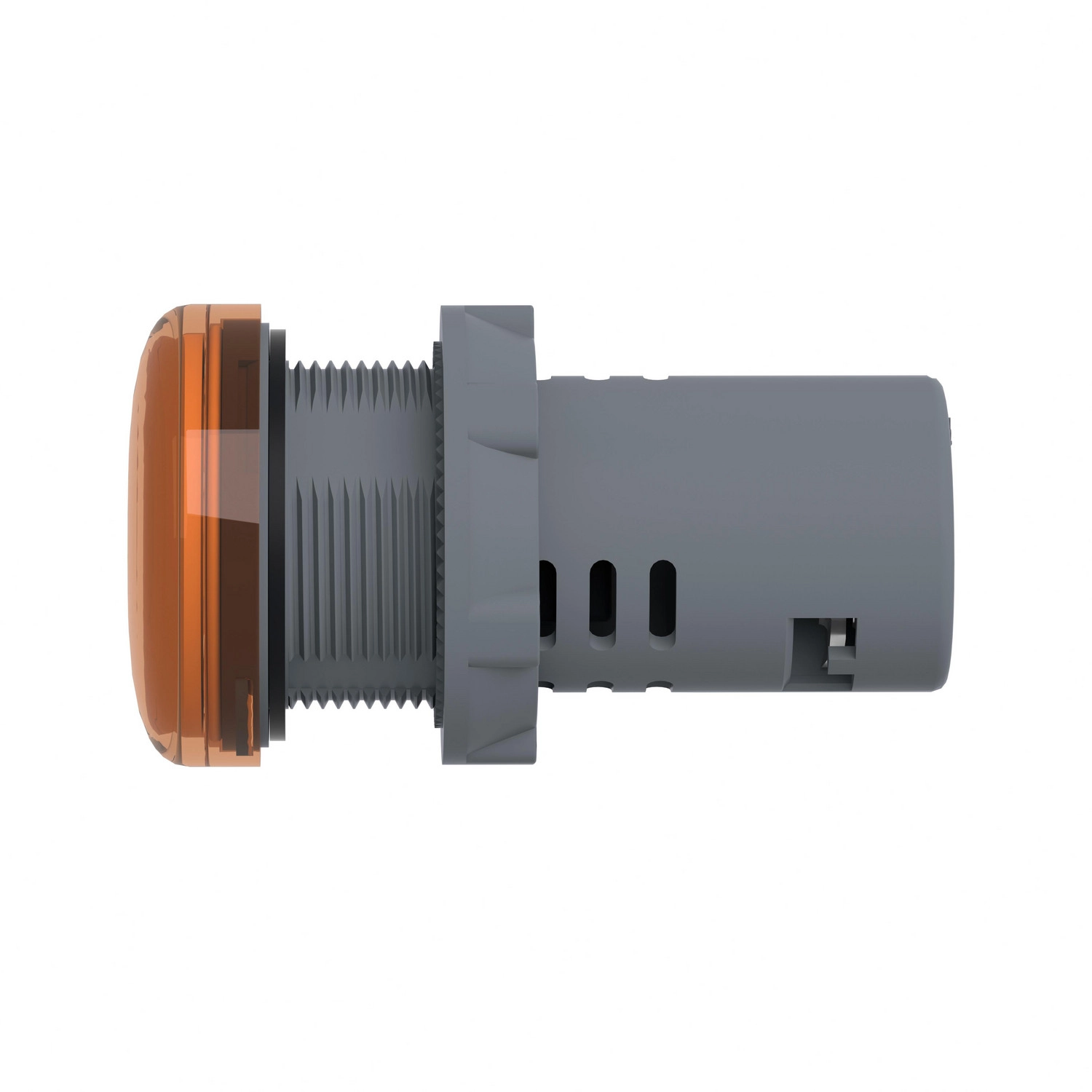

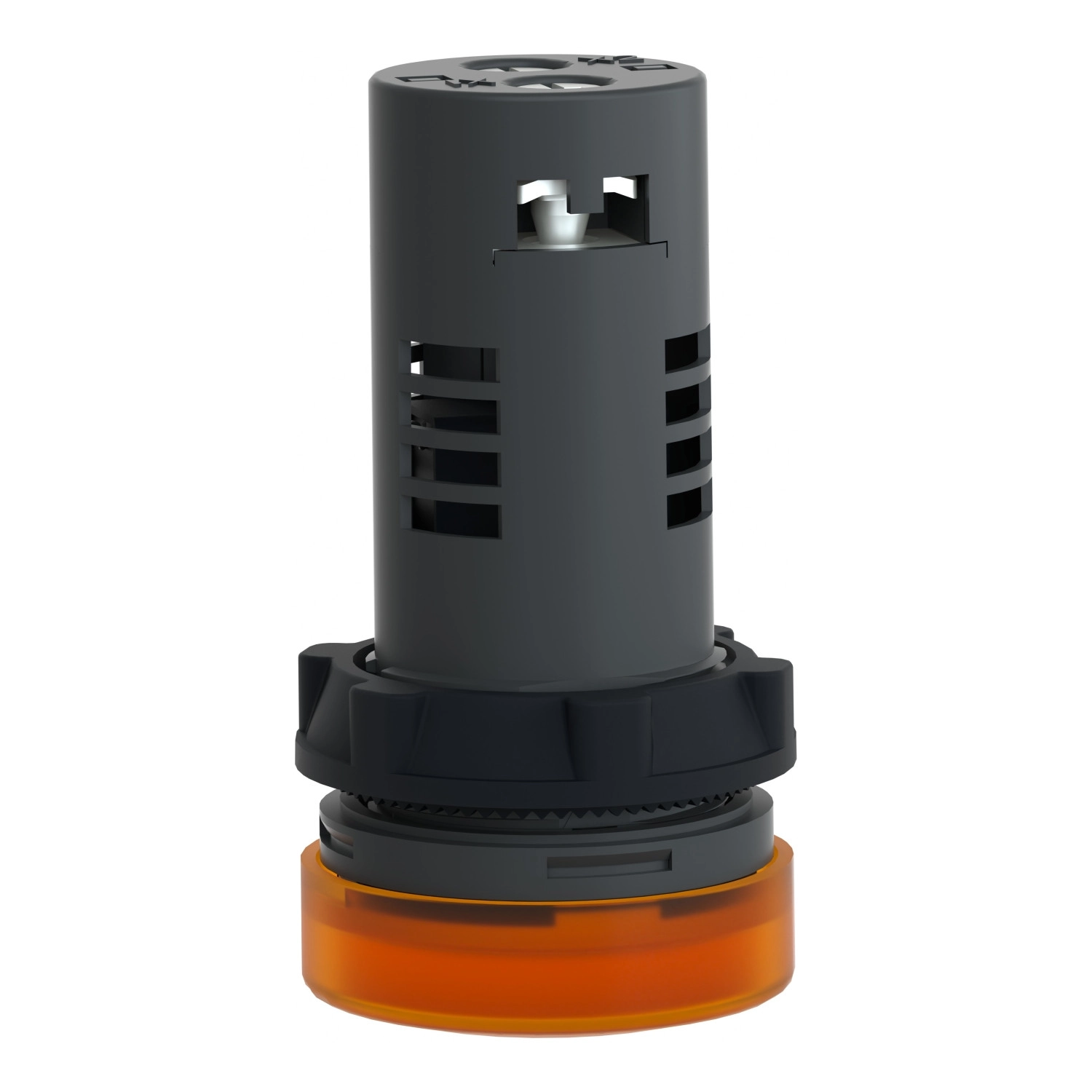

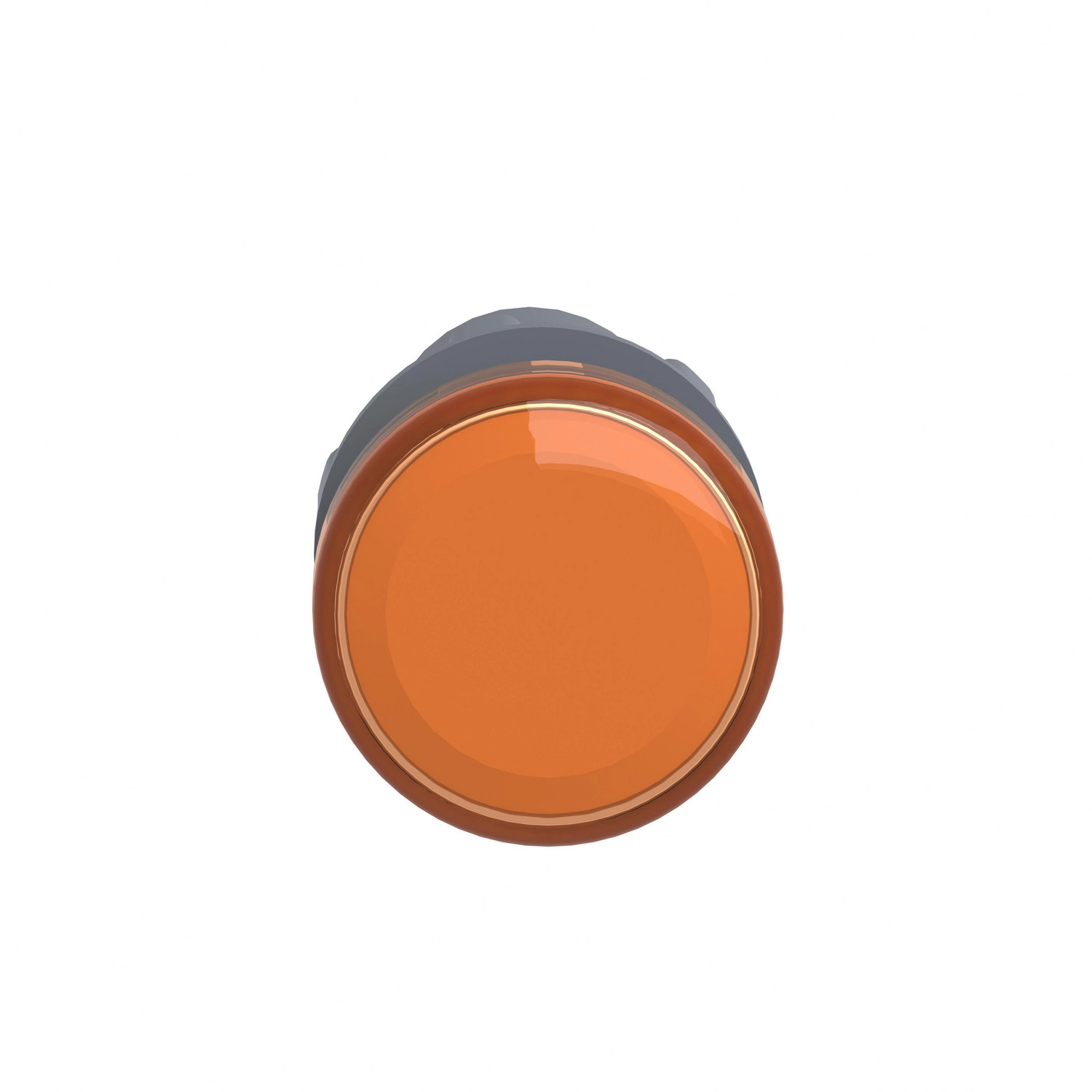

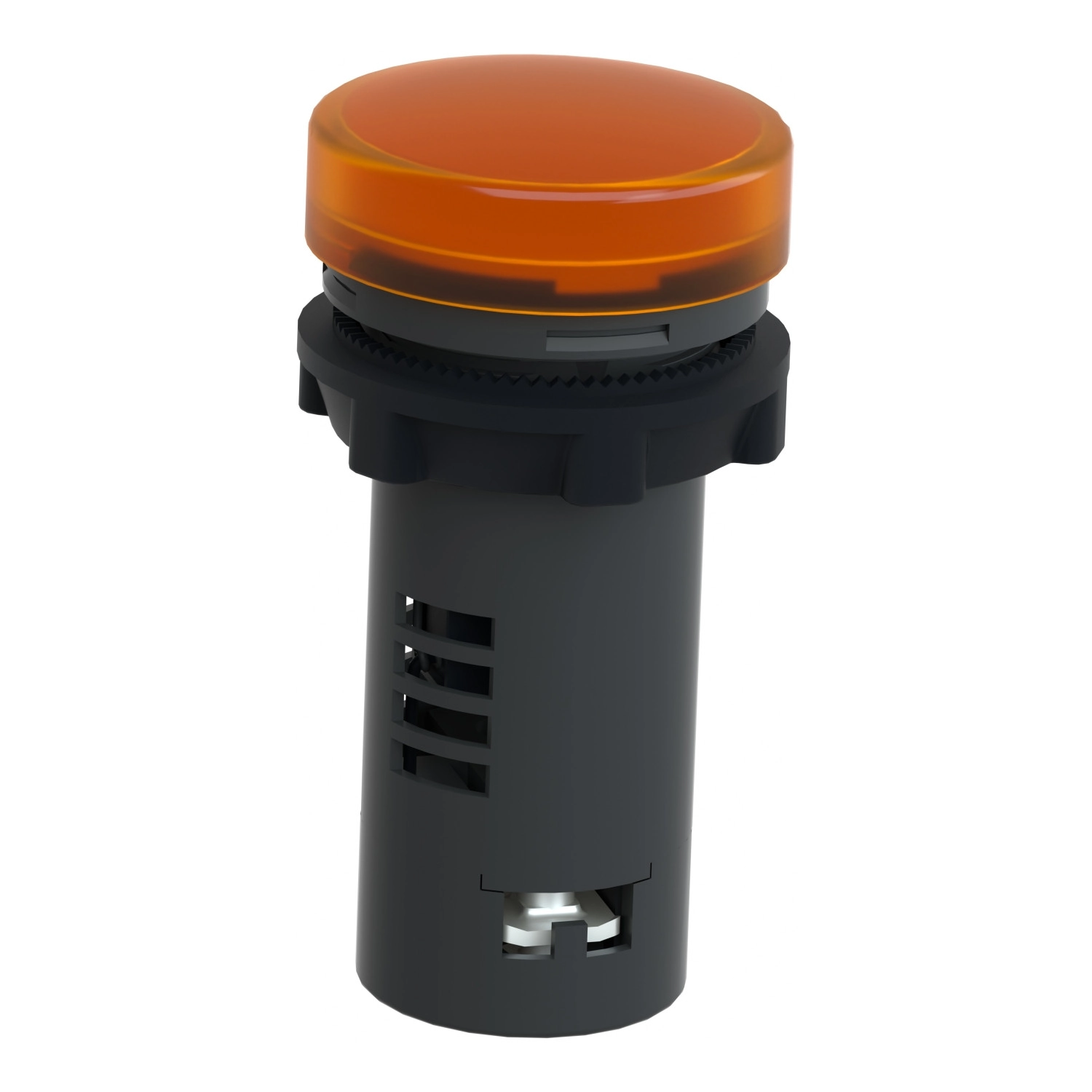

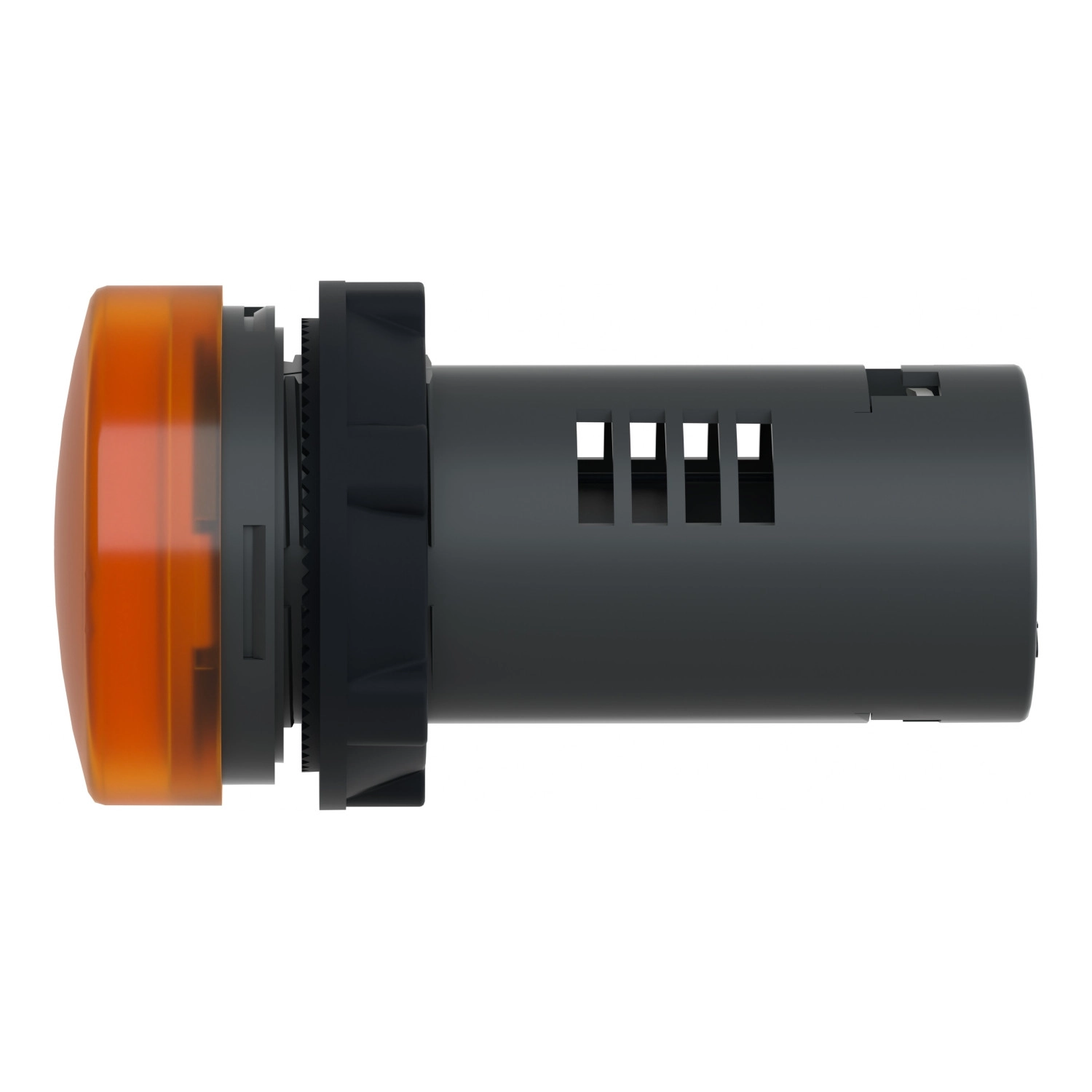

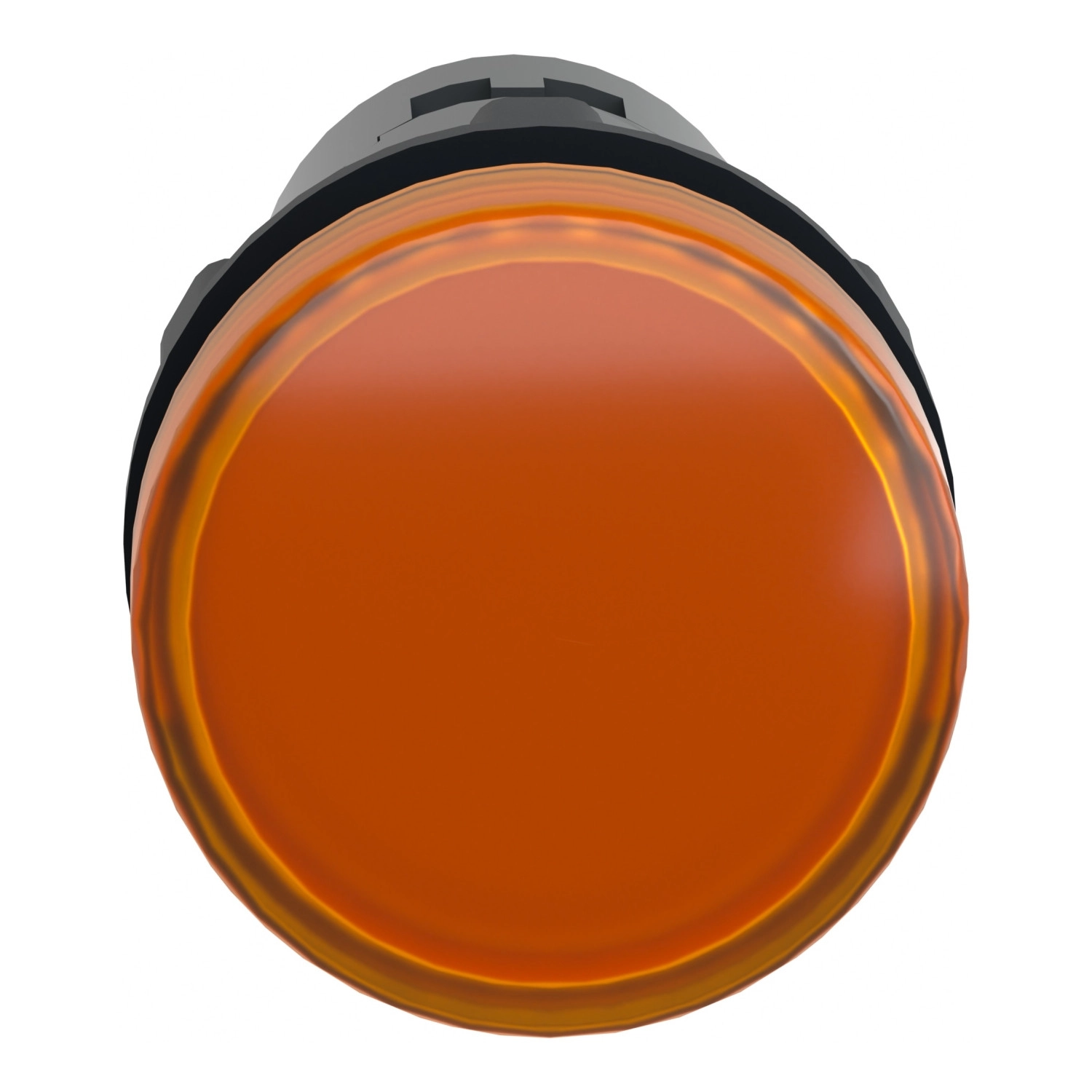

Schneider Electric Easy Harmony XA2 - XA2EVF5LC - Ø22 LED jelzőlámpa, 110V AC, narancssárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XA2EVF5LC jelzőlámpa 110V AC/DC tápfeszültséggel működik, 50/60 Hz hálózati frekvencián. Az eszköz egyik kiemelkedő tulajdonsága az interferencia-mentesség, amely különösen fontos olyan ipari környezetben, ahol elektromágneses zavarok fordulhatnak elő. A beépített LED technológia nemcsak energiatakarékos megoldást jelent, de élettartama is kiemelkedő - akár 40000 óra névleges feszültség mellett, 25°C-os környezeti hőmérsékleten. A termék állandó (folyamatos) fényjelzést biztosít, így tökéletes választás állapotjelzésre.
A készülékház anyaga műanyag, kerek jelzőfejjel, amely tökéletes láthatóságot biztosít. Szerelése egyszerű, 22,5 mm-es rögzítőfurattal rendelkező panelbe illeszthető. A rögzítőközpontok minimum 30 x 40 mm távolságra helyezkedhetnek el egymástól fém panelok esetén 1-6 mm vastagság mellett, illetve műanyag panelek esetén 2-6 mm vastagság mellett. A rögzítést a fej alatt elhelyezkedő anya biztosítja, amelynek ajánlott meghúzási nyomatéka 2,2 Nm (+/- 0,2 Nm). Ez a jelzőlámpa csavaros kapocsterminálos csatlakozással rendelkezik, amely lehetővé teszi max. 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel vagy 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően.
A XA2EVF5LC jelzőlámpa kiváló védelmet nyújt a környezeti hatások ellen, IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK05 ütésállósággal. Működési hőmérséklet-tartománya -25...70°C között van, míg tárolási hőmérséklet-tartománya -40...70°C. A beépített LED áramfelvétele nem haladja meg a 20 mA-t. A termék 400 V névleges szigetelési feszültséggel (Ui) és 6 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-1 szabványnak megfelelően. A jelzőlámpa kompakt méretekkel rendelkezik: magassága és szélessége egyaránt 29 mm, mélysége pedig 53 mm. A termék CE és CCC tanúsítványokkal rendelkezik, valamint megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-1, IEC 60529, IEC 50102 és a GB szabványokat.
Schneider Electric Easy Harmony XA2 - XA2EVF5LC műszaki adatok
Általános jellemzők
Termékcsalád: Easy Harmony XA2
Terméktípus: Monolitikus jelzőlámpa
Eszköz rövid neve: XA2
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Narancssárga
Fényforrás: LED
Izzó foglalat: Integrált LED
Villamos jellemzők
Névleges tápfeszültség: 110 V AC/DC 50/60 Hz
Névleges szigetelési feszültség: 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 0,8...1,2 V AC/DC
Áramfelvétel: <= 20 mA
Élettartam: 40000 óra névleges feszültségen 25 °C-on
Mechanikai jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 53 mm

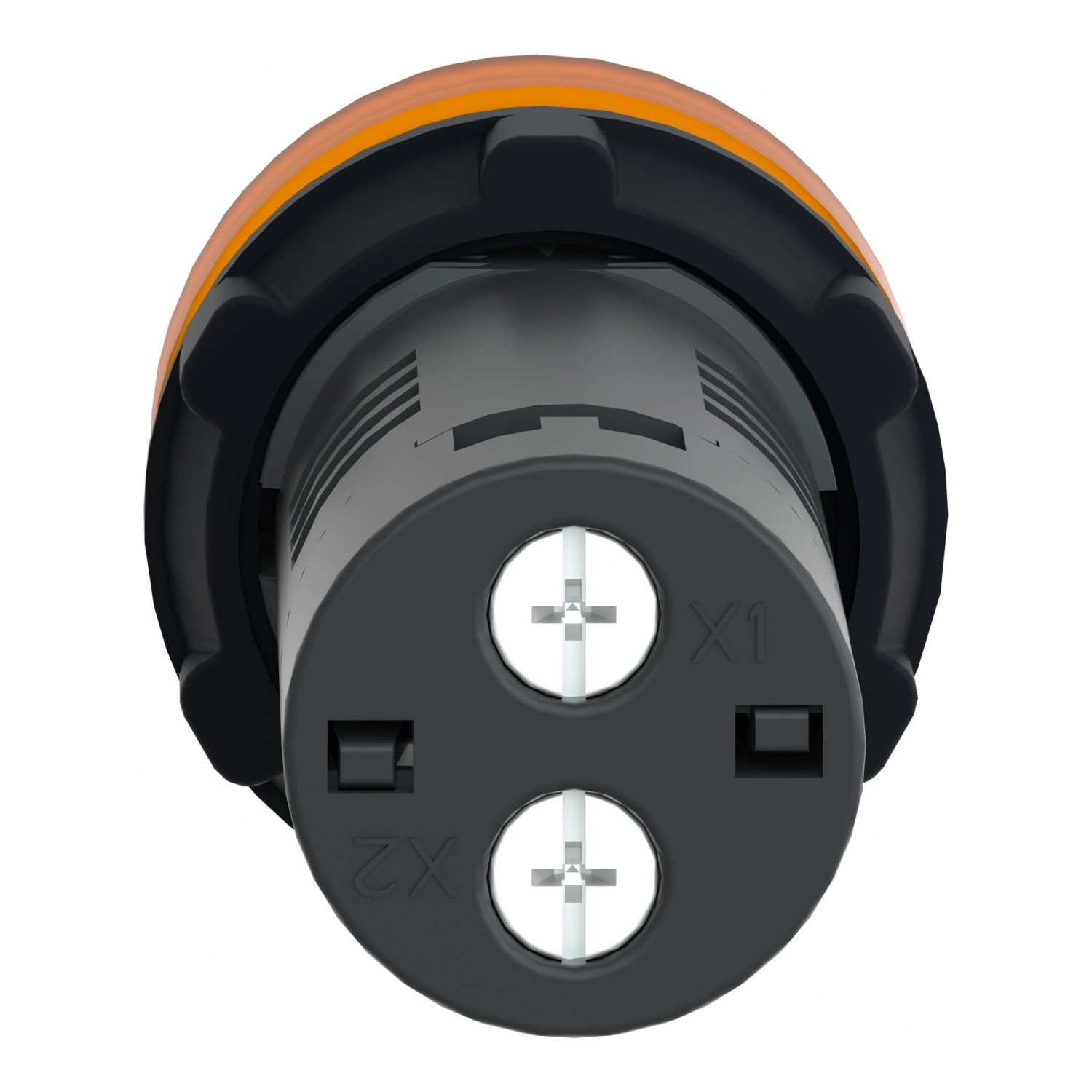

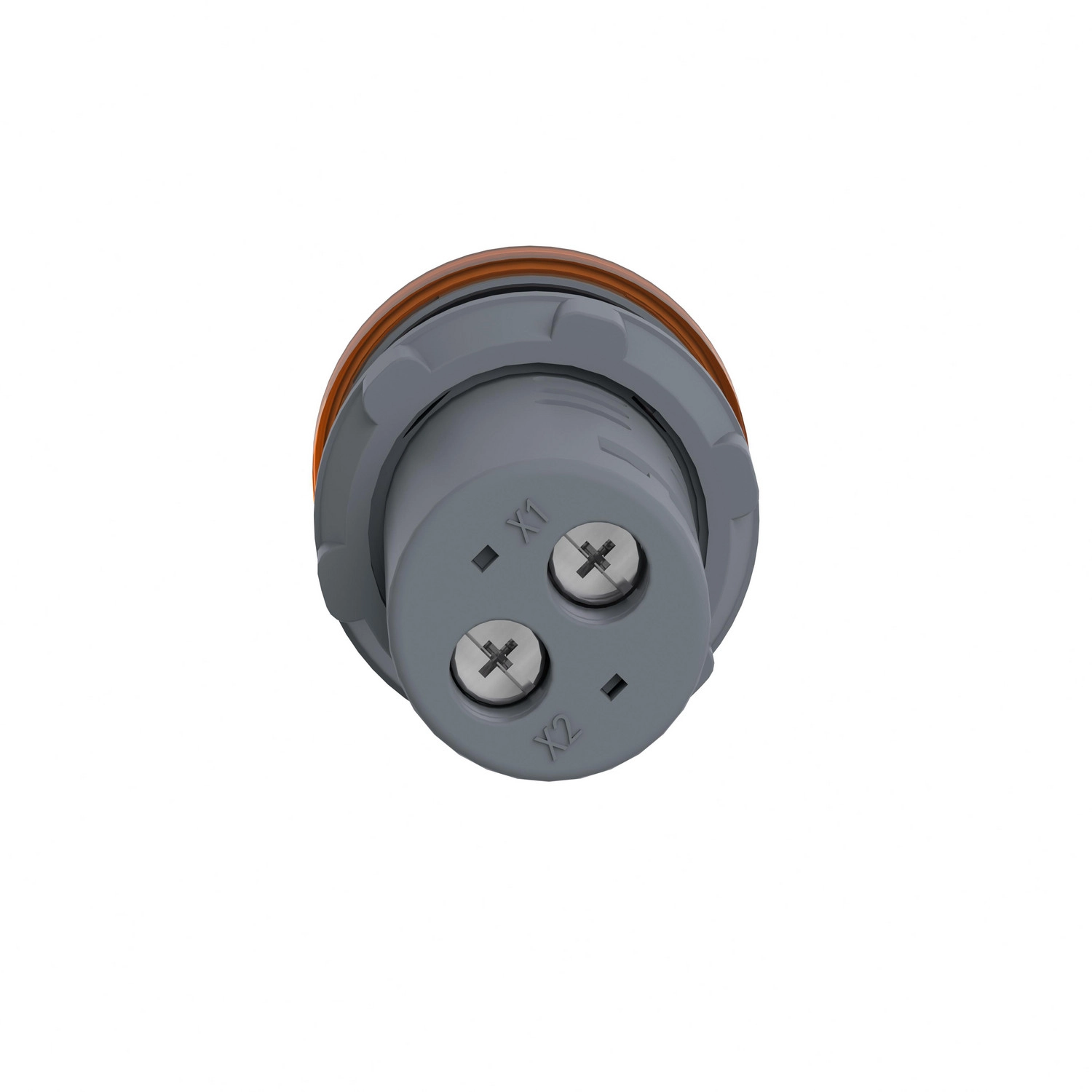

Terminálok leírása: ISO n°1 (X1-X2)PL
Eszköz rögzítése: Rögzítőfurat 22,3 +0,4/0 az IEC 60947-5-1 szerint
Rögzítőközpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
Rögzítőközpont: >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt, ajánlott nyomaték: 2,2 N.m (+/- 0,2 N.m)
Jelölés: CCC, CE
Csatlakozások
Csatlakozások - terminálok: Csavaros kapocsterminálos, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapocsterminálos, 1 x 0,5...1 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt, Philips No 2 csavarhúzóval kompatibilis
Hornyos, lapos Ø 4 mm csavarhúzóval kompatibilis
Hornyos, lapos Ø 5,5 mm csavarhúzóval kompatibilis
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Túlfeszültség-kategória: I. osztály az IEC 536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK05
Szabványok: GB 14048.1, GB 14048.5, IEC 60947-1, IEC 60947-5-1, IEC 60529, IEC 50102
Termék tanúsítványok: CE, CCC
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
