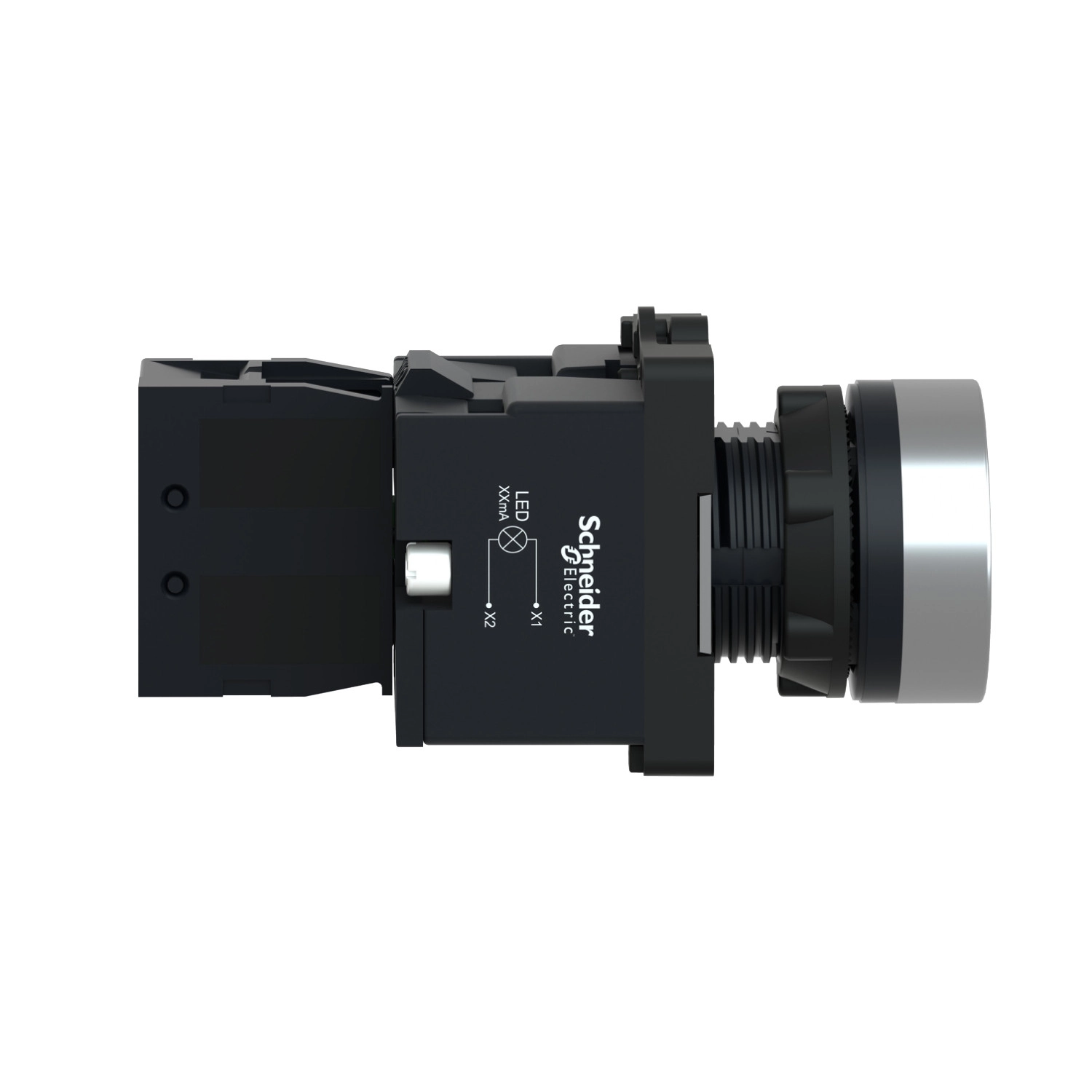

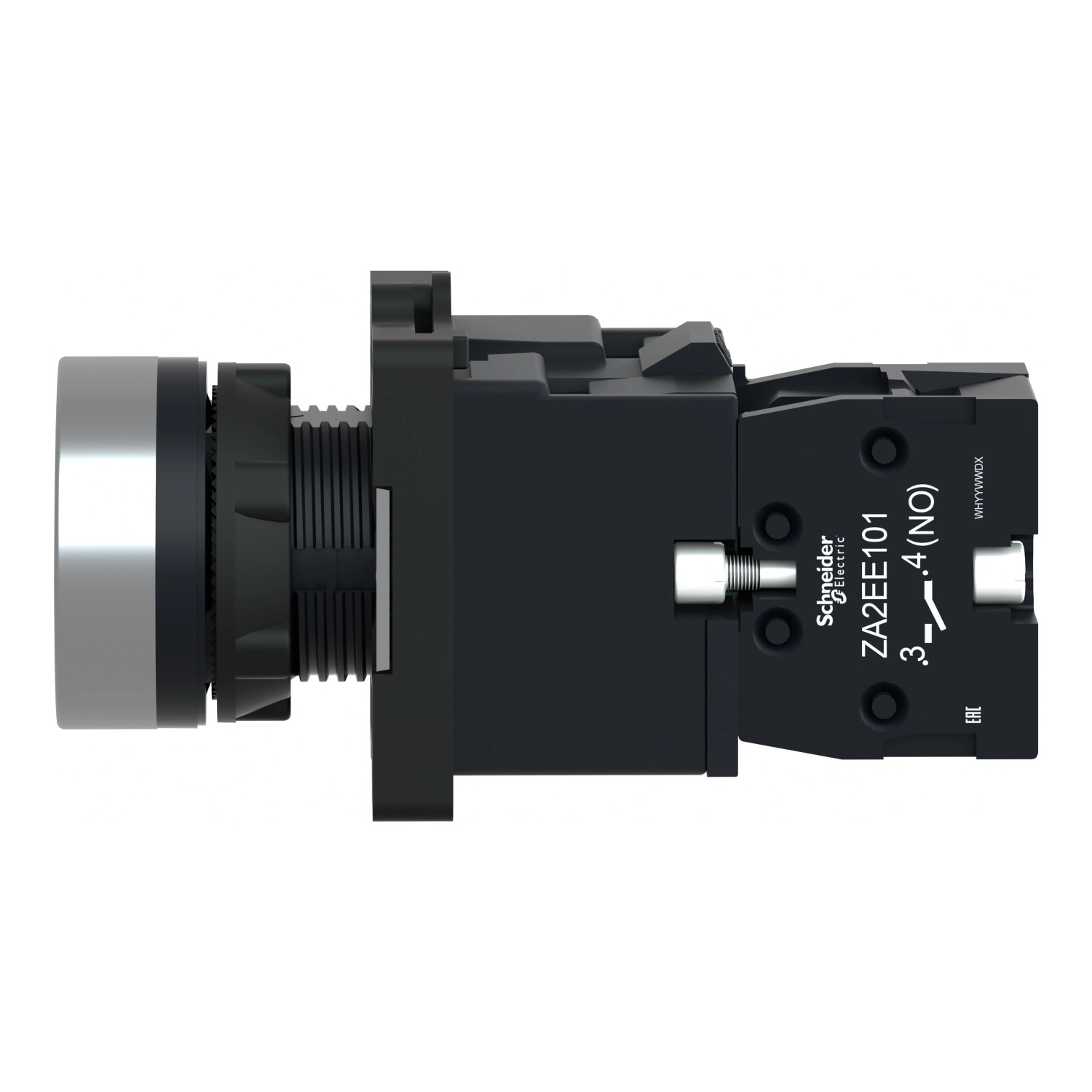

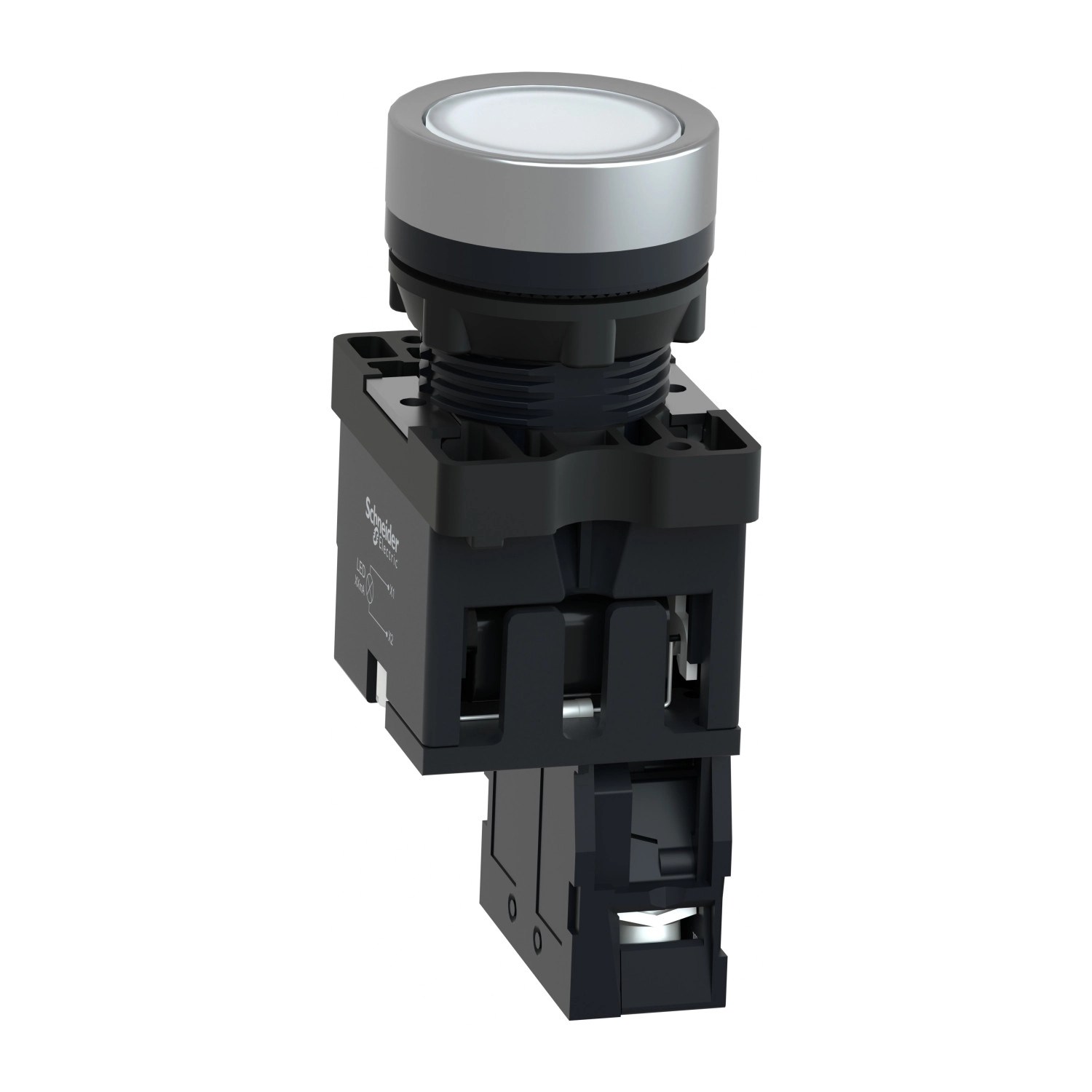

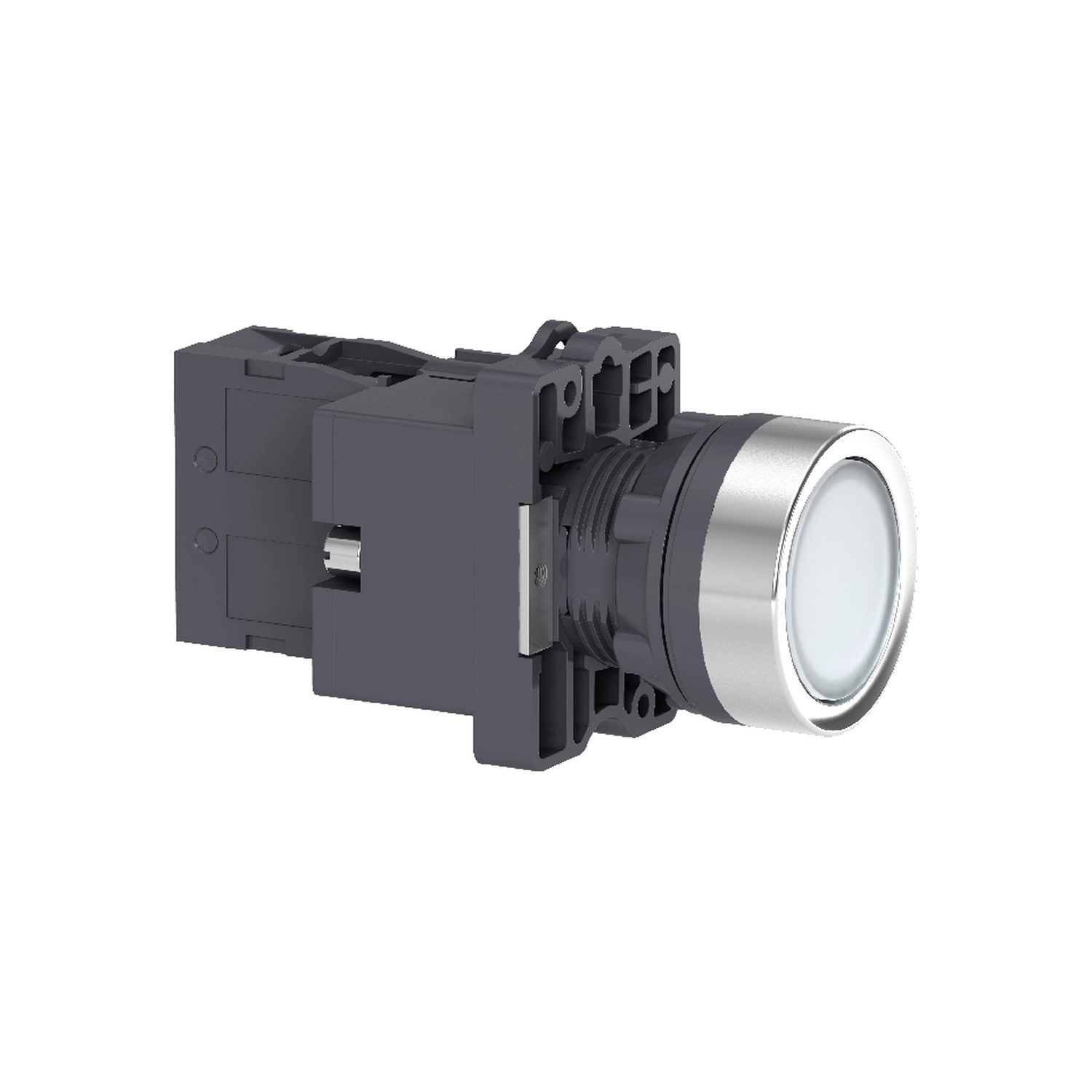

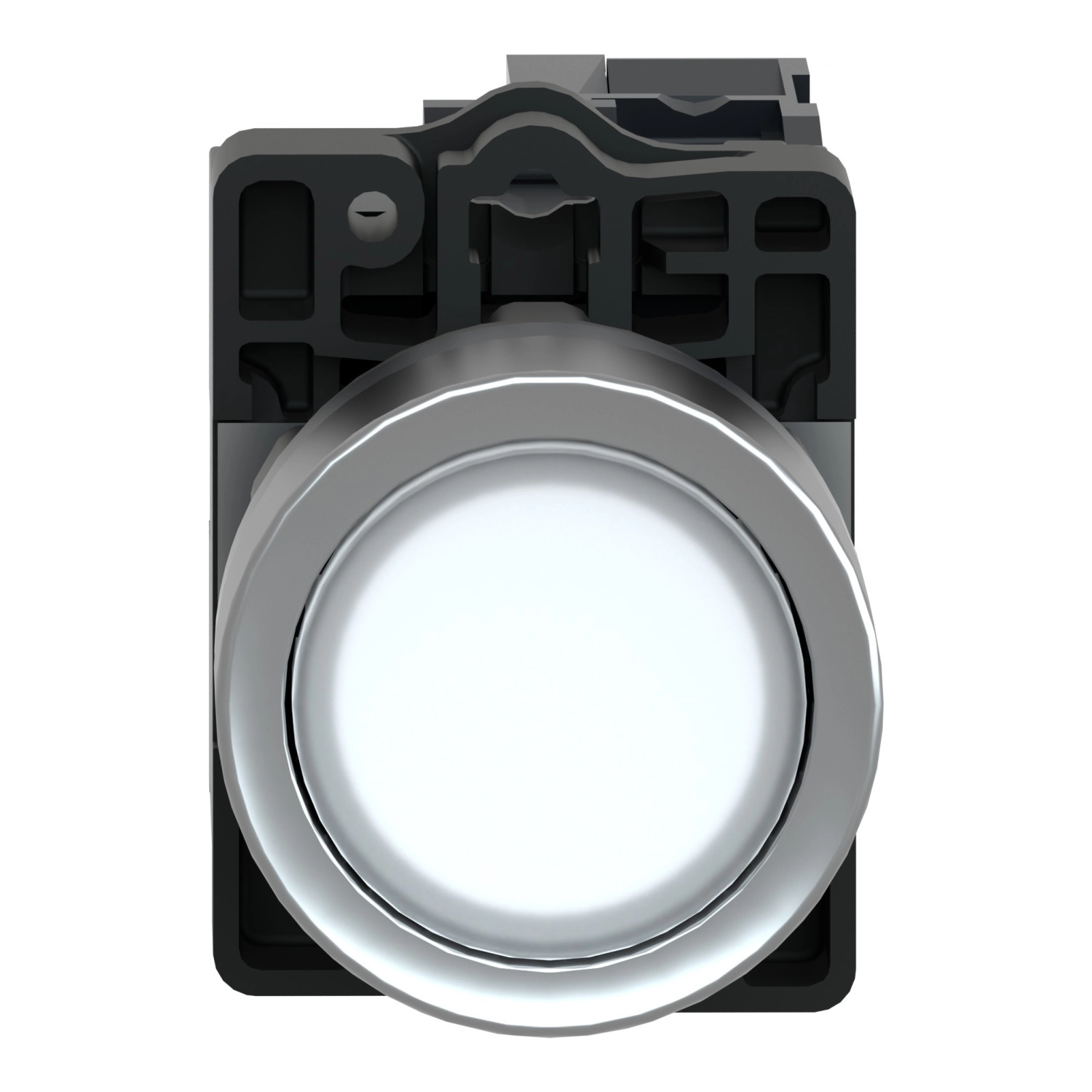

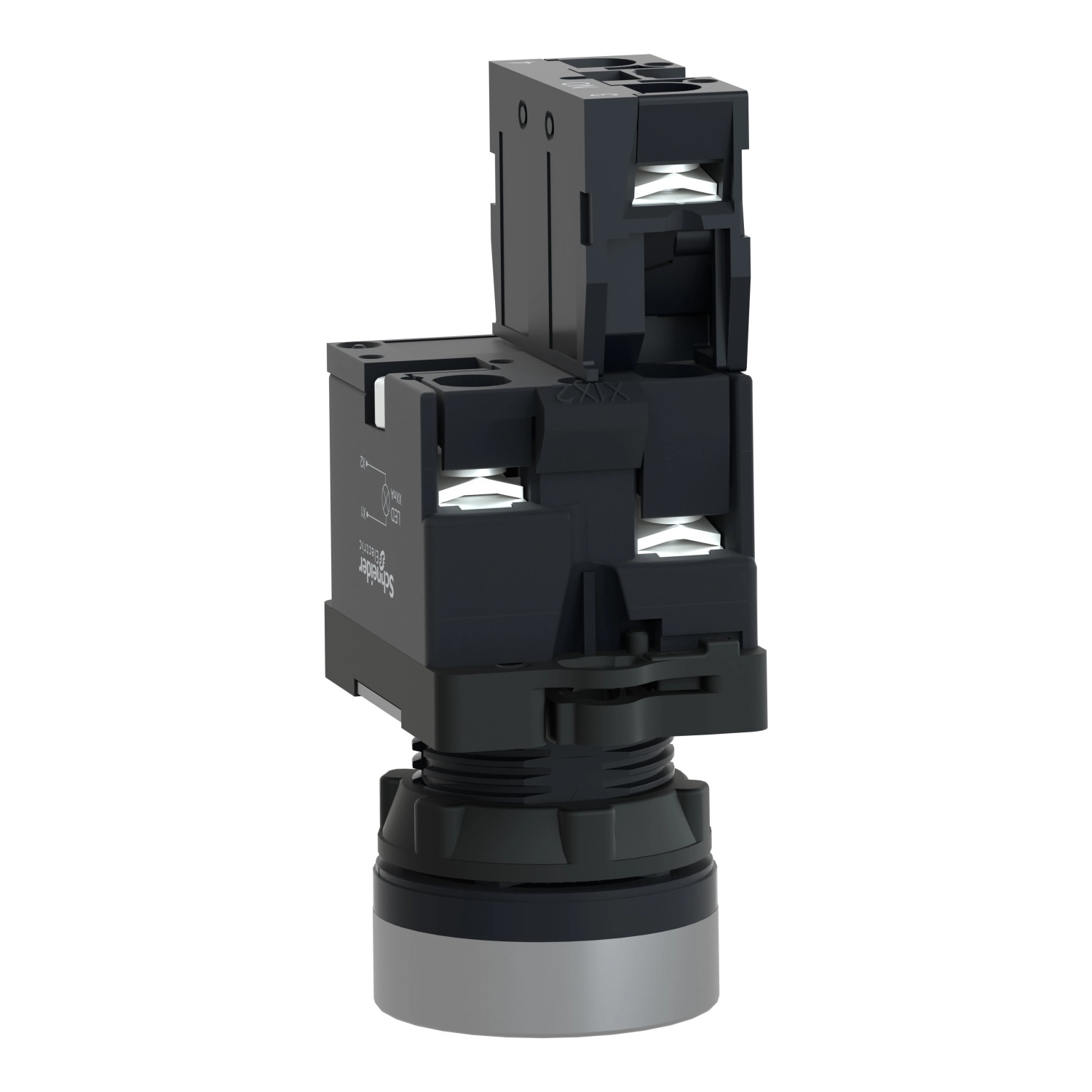

Schneider Electric Easy Harmony XA2 - XA2EW31B1 - Ø22 Világító nyomógomb, fehér, 24V AC/DC,1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XA2EW31B1 nyomógomb 24V AC/DC tápfeszültséggel működik, és 1 NO (alaphelyzetben nyitott) érintkezővel van felszerelve, amely ideálissá teszi vezérlő áramkörök kapcsolására. A termék kompakt kialakítású, mindössze 30 mm szélességű, 42 mm magasságú és 74,5 mm mélységű, így helytakarékos megoldást kínál a vezérlőpanelekbe való beépítéshez. Az IP65-ös védettségi besorolásnak köszönhetően kiválóan ellenáll a pornak és a víz behatolásának, ami megbízható működést biztosít még nehezebb körülmények között is.
A termék kiváló elektromos jellemzőkkel rendelkezik: 10A hagyományos szabad levegőn mérhető termikus áram, 600V névleges szigetelési feszültség az IEC 60947-4-1 szabvány szerint, valamint 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabványnak megfelelően. Névleges üzemi árama 0,27A 250V egyenáramnál (DC-13 kategóriában) és 3A 240V váltakozó áramnál (AC-15 kategóriában). A nyomógomb kiemelkedő elektromos tartóssággal bír, az IEC 60947-5-4 szabványnak megfelelően akár 500.000 kapcsolási ciklust is kibír DC-13 kategóriában, míg mechanikai élettartama eléri az 1.500.000 ciklust. A termék LED fényforrása tartós, 10.000 órás élettartammal rendelkezik, és alacsony, 20 mA alatti áramfelvétellel működik.
A Schneider Electric XA2EW31B1 világító nyomógomb telepítése egyszerű: 22,5 mm átmérőjű furatba szerelhető, és rögzítőanyával lehet a helyére rögzíteni. A rögzítéshez ajánlott nyomaték 2,2 Nm. A csatlakozást többféle módon biztosíthatod: csavaros kapcsokkal (2 x 1,5 mm², 1 x 2,5 mm² vagy 1 x 0,5 mm² vezetékekhez), illetve 6,3 mm-es Faston csatlakozókkal is. A termék bármilyen pozícióban működtethető és szélsőséges hőmérsékleti viszonyok között is megállja a helyét: üzemi hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet.

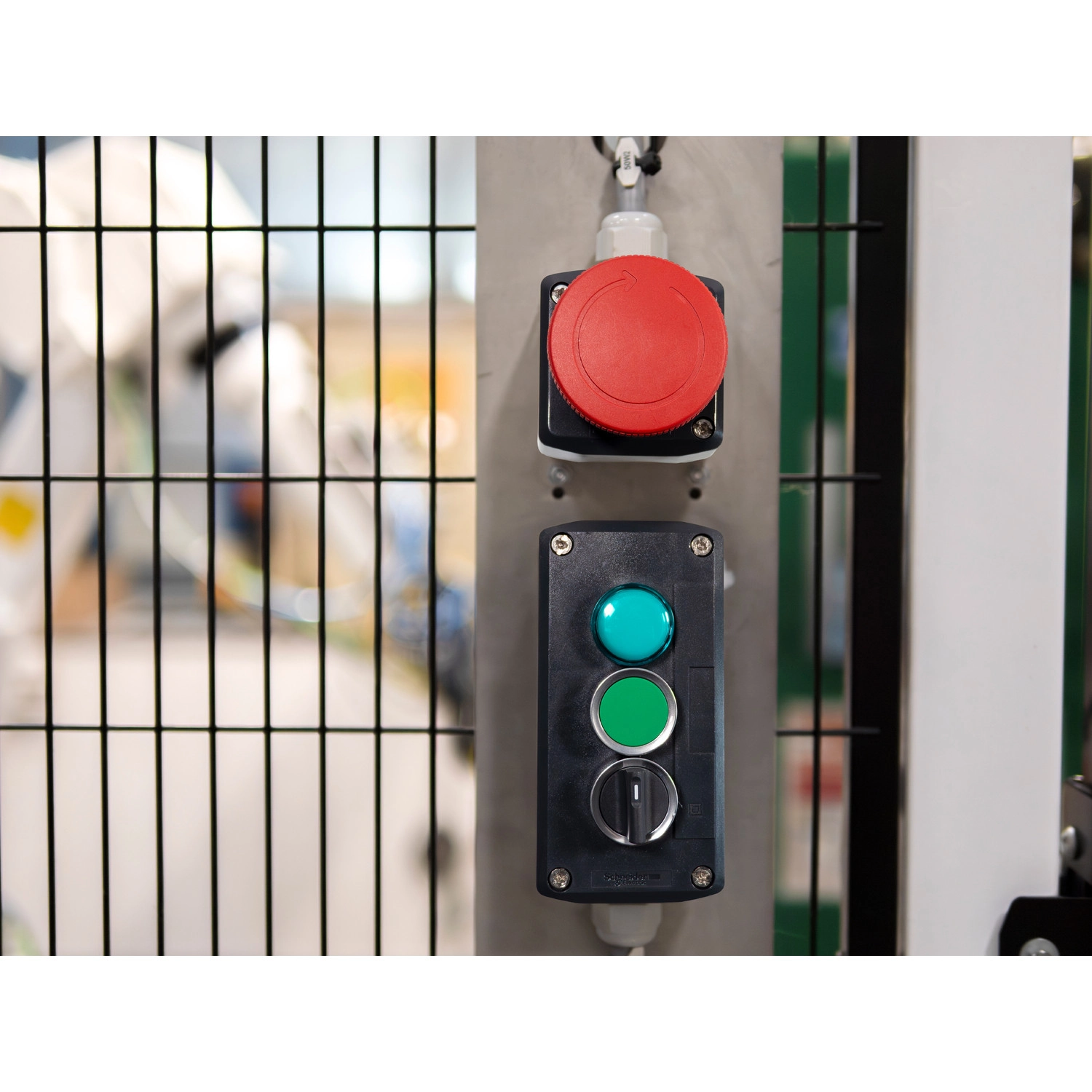

Fontos megjegyezni, hogy a termék kivezetés alatt áll, és 2025. november 30-án megszűnik a gyártása, ezért hosszú távú projektekhez érdemes alternatív megoldást keresni. A Schneider Electric XA2EW31B1 megfelelő választás lehet gépgyártóknak, vezérlőszekrény-építőknek, karbantartó mérnököknek, valamint olyan alkalmazásokhoz, ahol jól látható, megvilágított vezérlőelemekre van szükség, mint például gyártósorok, ipari berendezések, csomagológépek vagy egyéb automatizált rendszerek kezelőfelületei.
Schneider Electric Easy Harmony XA2 - XA2EW31B1 műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Harmony XA2
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XA2
Eszköz prezentáció: Komplett termék
Komponens név: XA2E
Keretanyag: Műanyag
Szerelési átmérő: 22,5 mm
Működési jellemzők
Működtetés típusa: Rugós visszatérésű
Működtető profilja: Fehér süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú megszakítás
Mechanikai élettartam: 1.500.000 ciklus
Elektromos élettartam: 500.000 ciklus, DC-13, 0,2 A 110 V-nál, működési sebesség <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
Elektromos élettartam: 500.000 ciklus, DC-13, 3 A 230 V-nál, működési sebesség <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
Elektromos jellemzők
Jelzés típusa: Folyamatos
Fényforrás: LED
Izzó foglalat: BA 9s
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 19...26 V AC/DC
Áramfelvétel: < 20 mA
Élettartam: 10.000 óra
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,27 A 250 V-nál, DC-13, Q600
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600
Mechanikai jellemzők
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 74,5 mm
Sapka/működtető vagy lencse színe: Fehér
Jelzőegység fejének alakja: Kerek
Csatlakozás

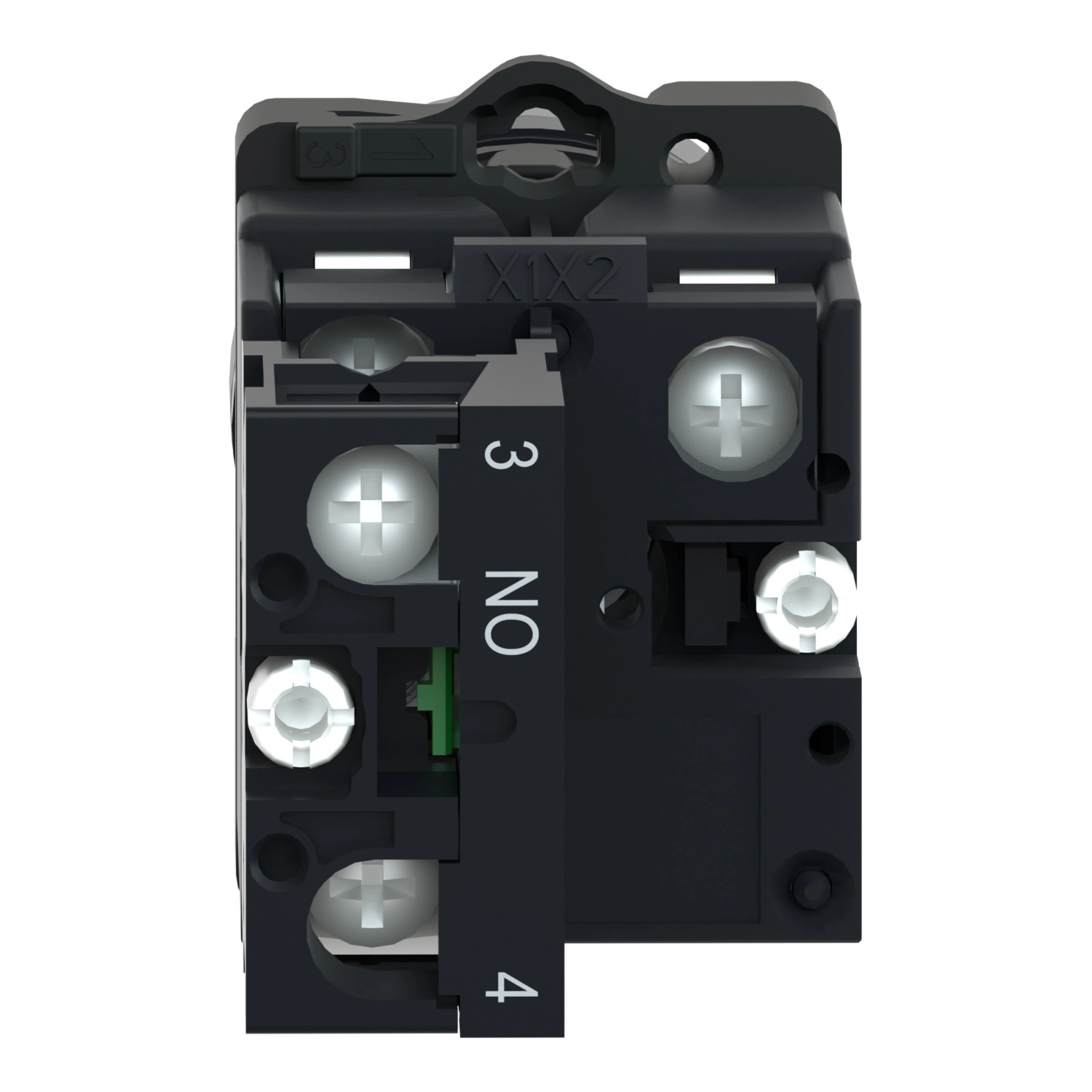

Csatlakozások - terminálok: Csavaros kapocs terminálok, kapacitás: 2 x 1,5 mm²
Csavaros kapocs terminálok, kapacitás: 1 x 2,5 mm²
Faston terminálok, csatlakozás mérete: 6,3 mm
Csavaros kapocs terminálok, kapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Szerelési jellemzők
Üzemi pozíció: Bármilyen pozíció
Rögzítő központ: >= 30 x 40 mm (panel) - vastagság: 1...5 mm
Rögzítési mód: Rögzítőanya ajánlott nyomatéka: 2,2 N.m (Us +/- 10 %)
Környezeti jellemzők
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03 az IEC 60529 szerint
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -25...55 °C
Túlfeszültség kategória: I. osztály az IEC 536 szerint
Szabványok és tanúsítványok
Szabványok: GB 14048.1, IEC 60947-1, GB 14048.5, IEC 60947-5-1
Terméktanúsítványok: CE, CCC
Rezgésállóság: 10 gn (f= 40...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Figyelem: A termék kivezetés alatt áll, megszűnik 2025. november 30-án.
