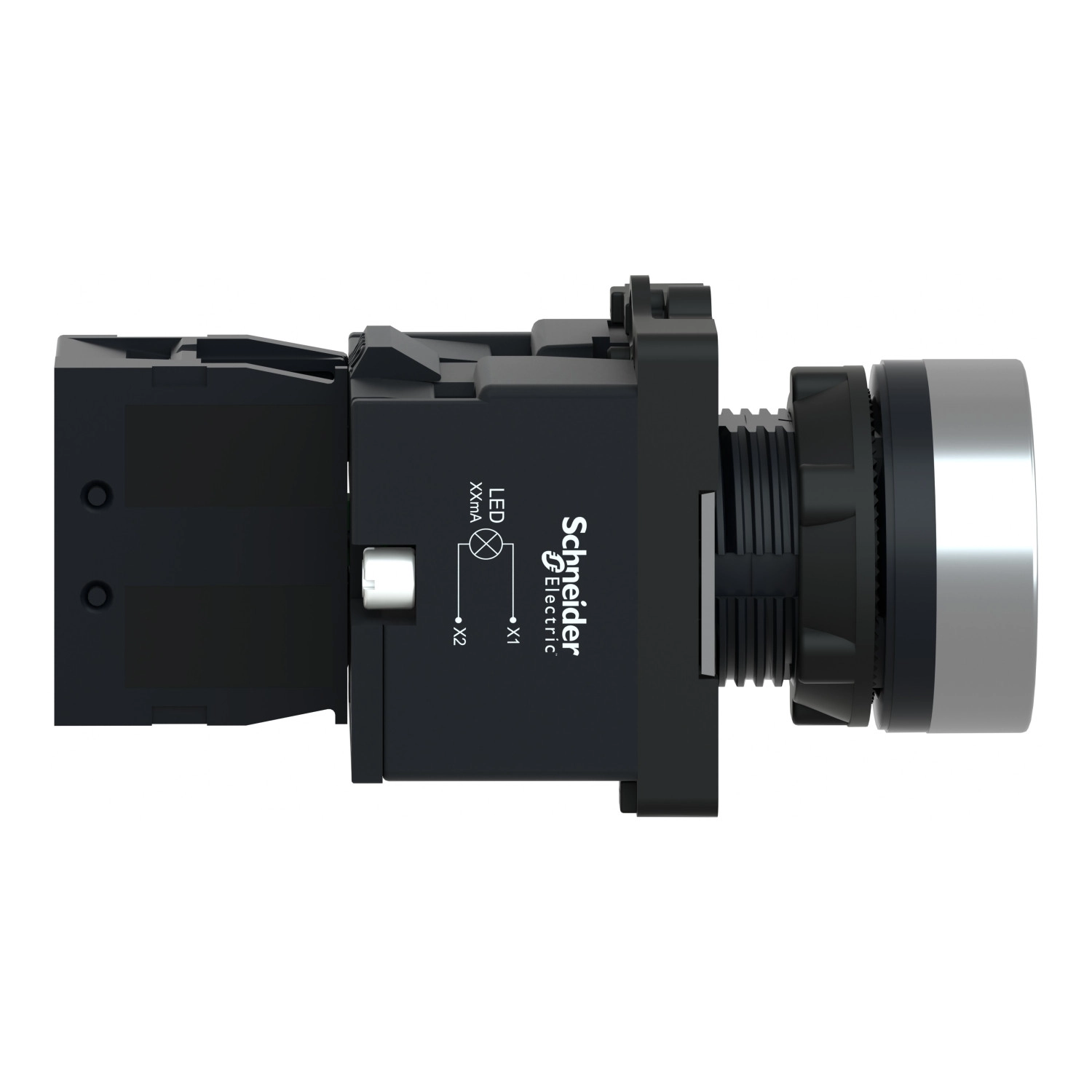

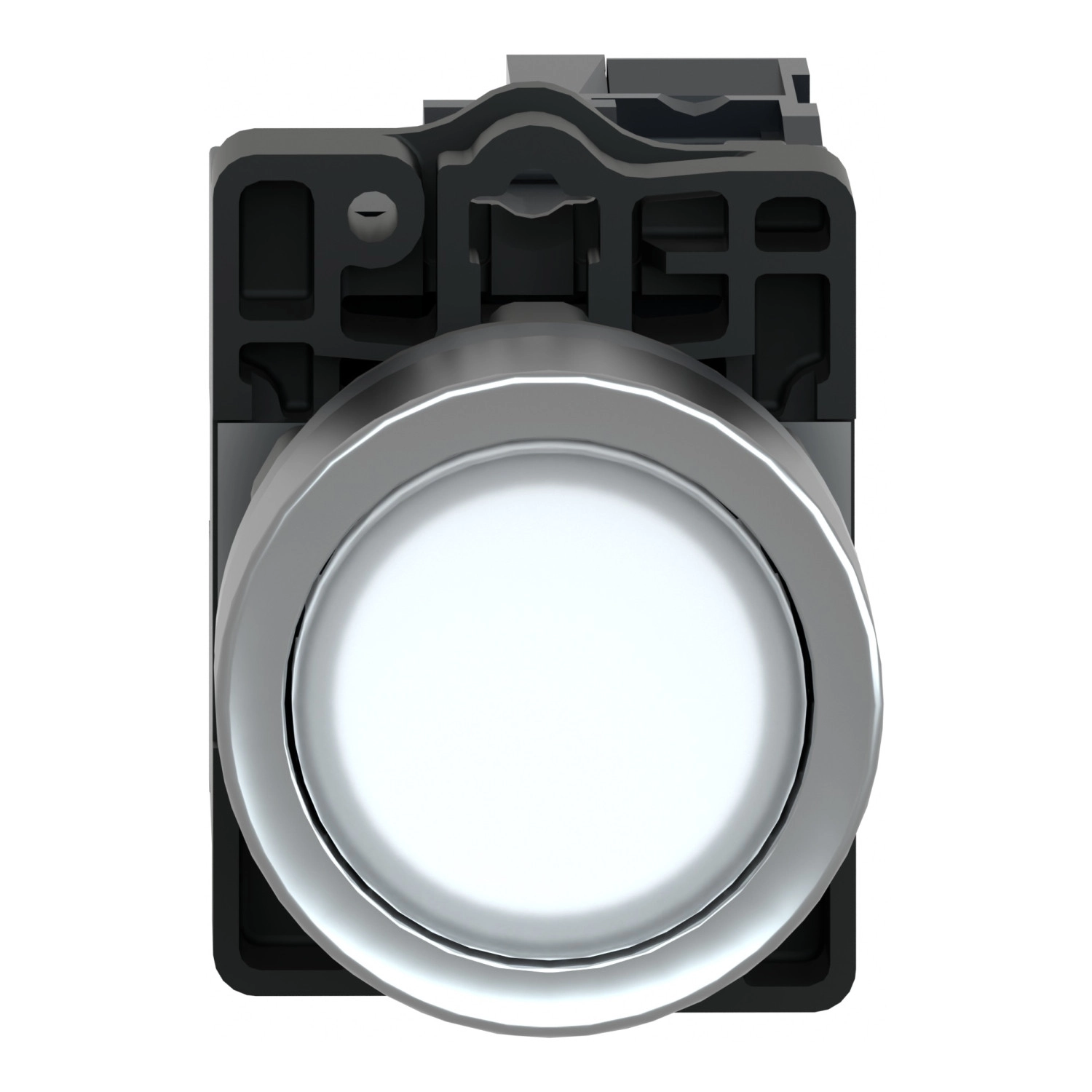

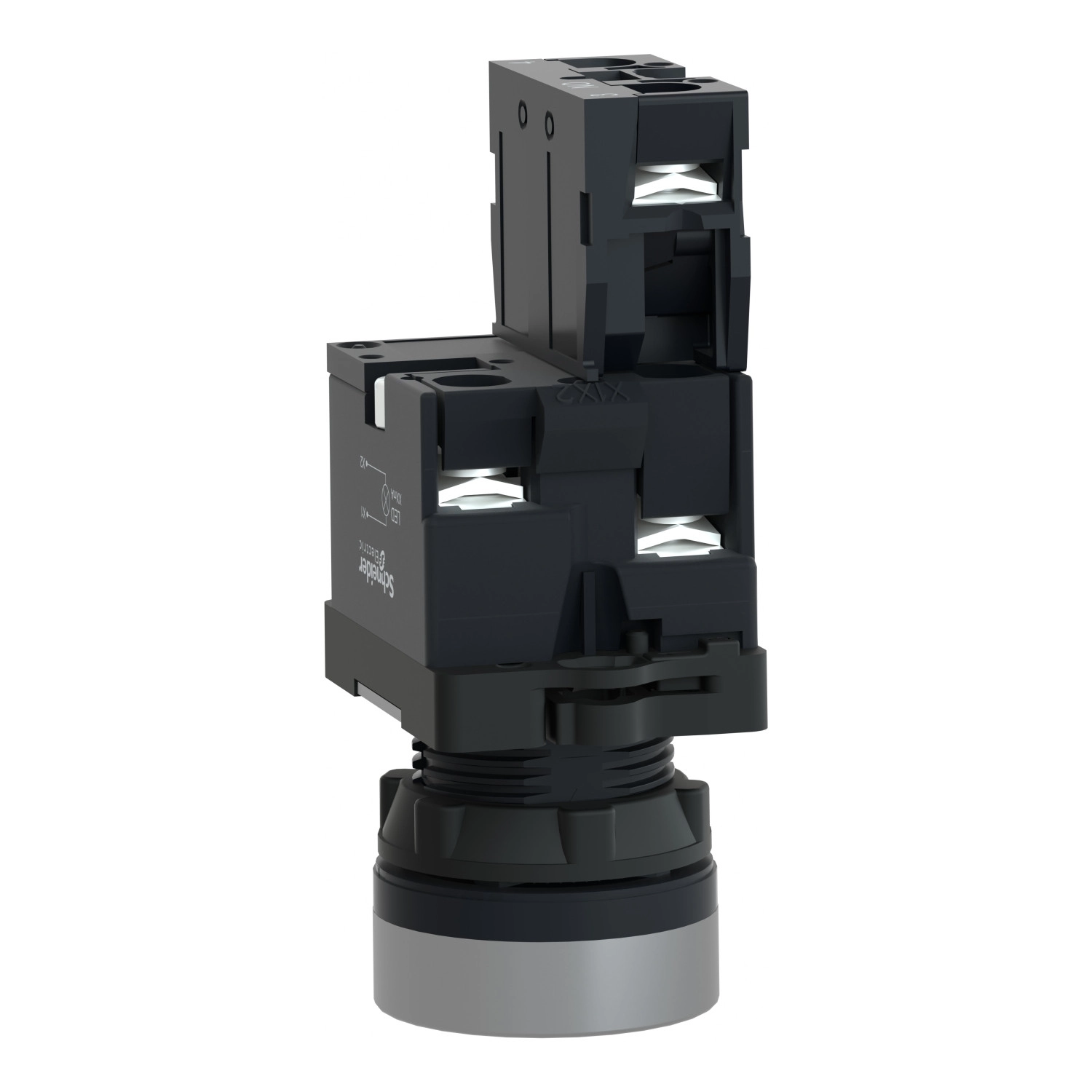

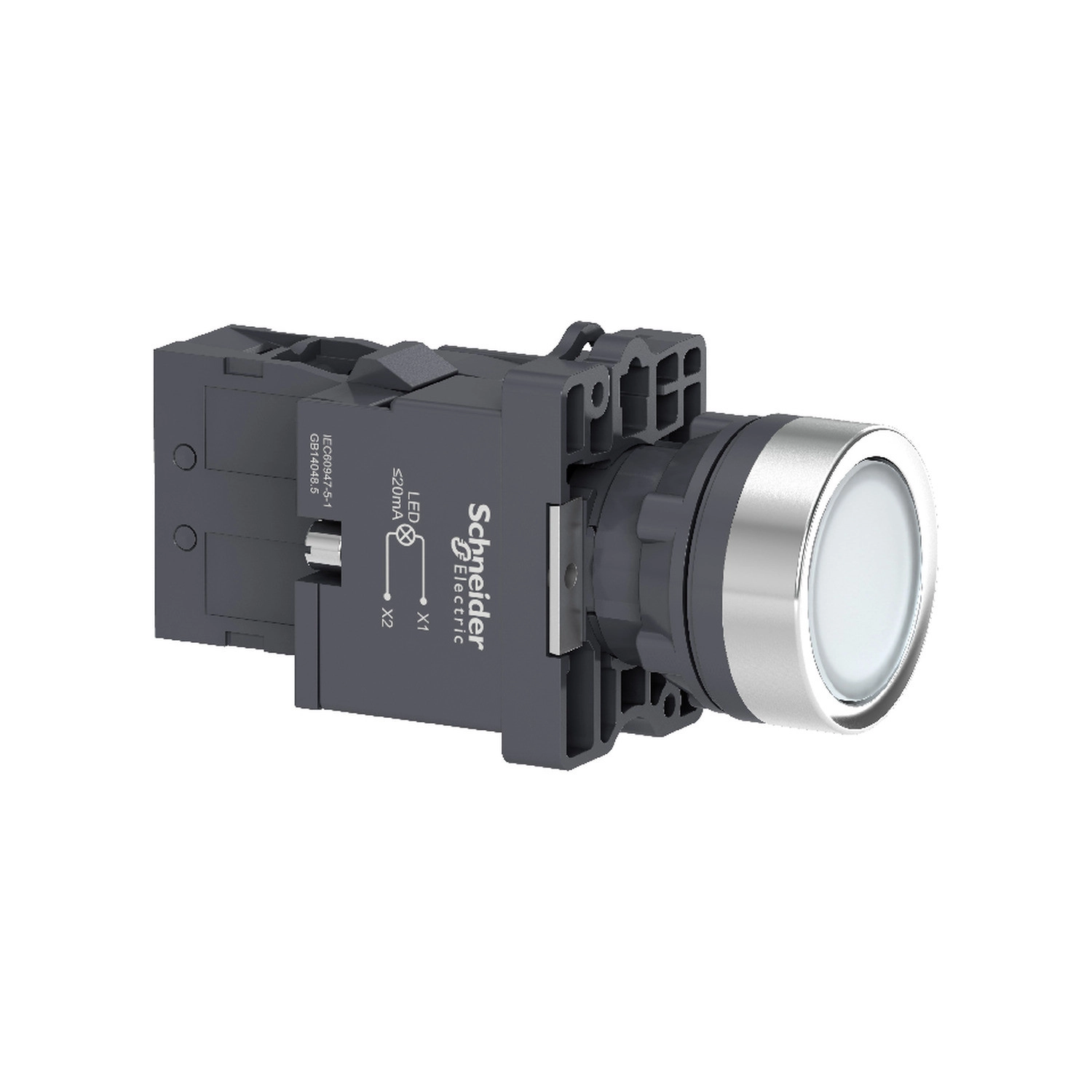

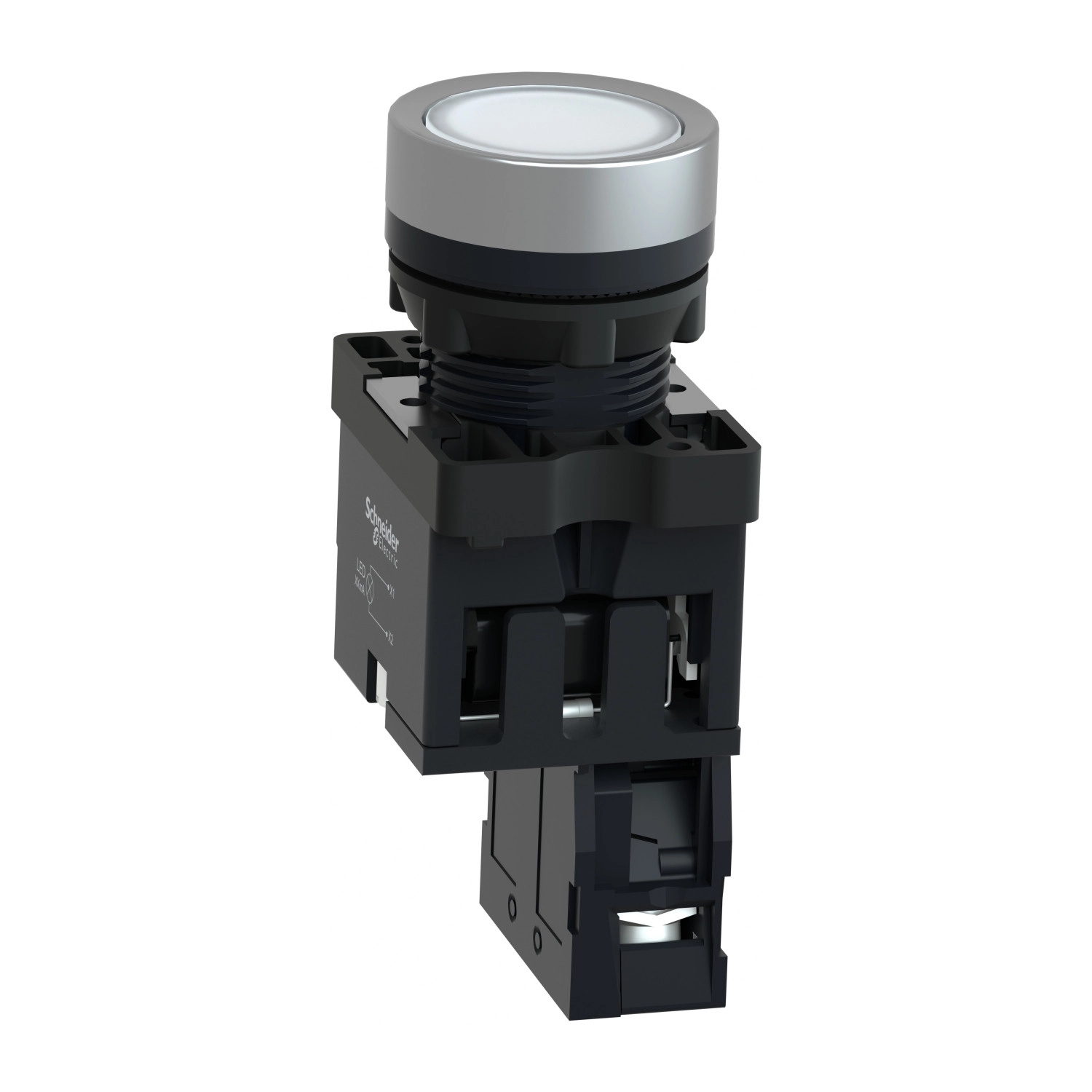

Schneider Electric Easy Harmony XA2 - XA2EW31M1 - Ø22 Világító nyomógomb, fehér, 220…230V AC, 1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék műszaki paraméterei kiemelkedő teljesítményt és megbízhatóságot biztosítanak. A nyomógomb rugós visszatérítésű működtetéssel rendelkezik, és 220-230V AC tápfeszültségen üzemel. A kapcsolóelem 1 NO (alaphelyzetben nyitott) érintkezővel van ellátva, amely lassú bontású kivitelű. A készülék mechanikai élettartama kiemelkedően magas, akár 1500000 kapcsolási ciklus, míg elektromos élettartama DC-13 üzemmódban 500000 ciklus 0,2 A terhelésnél 110 V-on, illetve 3 A terhelésnél 230 V-on. A LED-es világítás állandó fényű, BA9s foglalatú, és alacsony, kevesebb mint 20 mA áramfelvétellel működik, élettartama pedig 10000 óra.
A termék sokoldalúságát mutatja a különböző csatlakozási lehetőségek választéka: csavaros csatlakozás 2×1,5 mm², 1×2,5 mm² vagy 1×0,5 mm² vezetékekhez, valamint 6,3 mm-es Faston csatlakozás. A rögzítés menetes anyával történik, 2,2 Nm ajánlott meghúzási nyomatékkal. Az XA2EW31M1 nyomógomb IP65-ös védettséggel rendelkezik, így por ellen teljesen védett, és vízsugár ellen is védettséget biztosít. Az IK03 fokozatú ütésállóság garantálja a mechanikai sérülésekkel szembeni ellenállást.

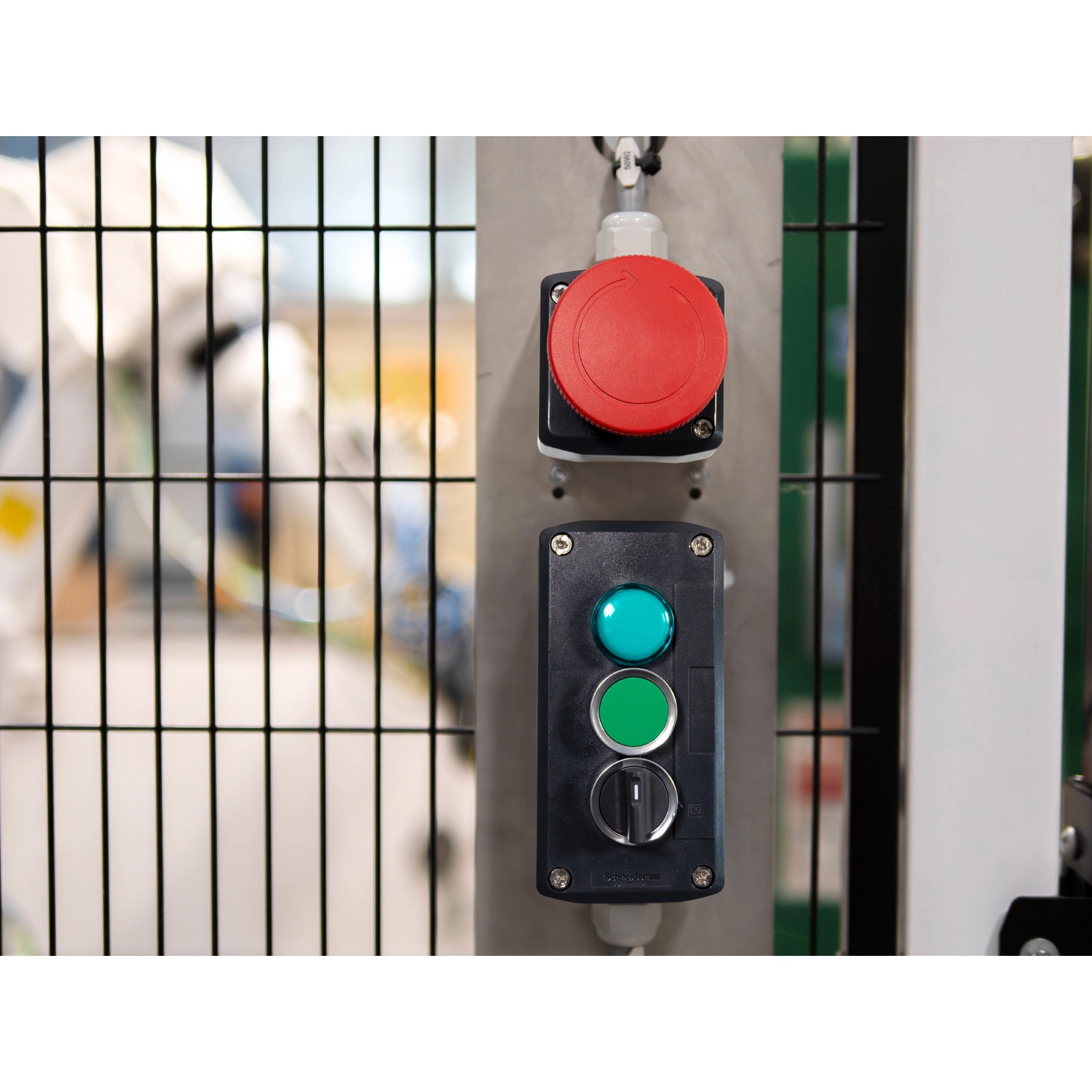

A terméket különösen ajánljuk ipari környezetbe, vezérlőpanelekre, gépekre, ahol fontos a megbízható működés és a jól látható visszajelzés. Kiválóan alkalmazható gyártósorokon, csomagológépeken, anyagmozgató rendszereken és egyéb ipari berendezéseken. A termék -25°C és +55°C közötti üzemi hőmérsékleten használható, tehát szélsőséges környezetben is megbízhatóan működik. A Schneider Electric XA2EW31M1 nyomógomb nemzetközi szabványoknak (IEC 60947-5-1, IEC 60947-1, GB 14048.1, GB 14048.5) megfelelő minőségi termék, amely CE és CCC tanúsítvánnyal rendelkezik. Fontos megjegyezni, hogy a termék kifutó típus, gyártása 2025. november 30-án befejeződik, ezért hosszú távú projektek esetén érdemes alternatív megoldást keresni vagy időben beszerezni a szükséges mennyiséget.
Schneider Electric Easy Harmony XA2 - XA2EW31M1 műszaki adatok
Fő jellemzők
Termékcsalád: Easy Harmony XA2
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XA2
Termék megjelenése: Komplett termék
Komponens neve: XA2E
Előlap anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Kiegészítő információk
Védőkezelés: TC
Működési pozíció: Bármely pozíció
Rögzítési középpont: >= 30 x 40 mm (panel) - vastagság: 1...5 mm
Rögzítési mód: Rögzítőanya ajánlott nyomatéka: 2,2 N.m (Us +/- 10 %)
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérés
Működtető profil: Fehér, süllyesztett

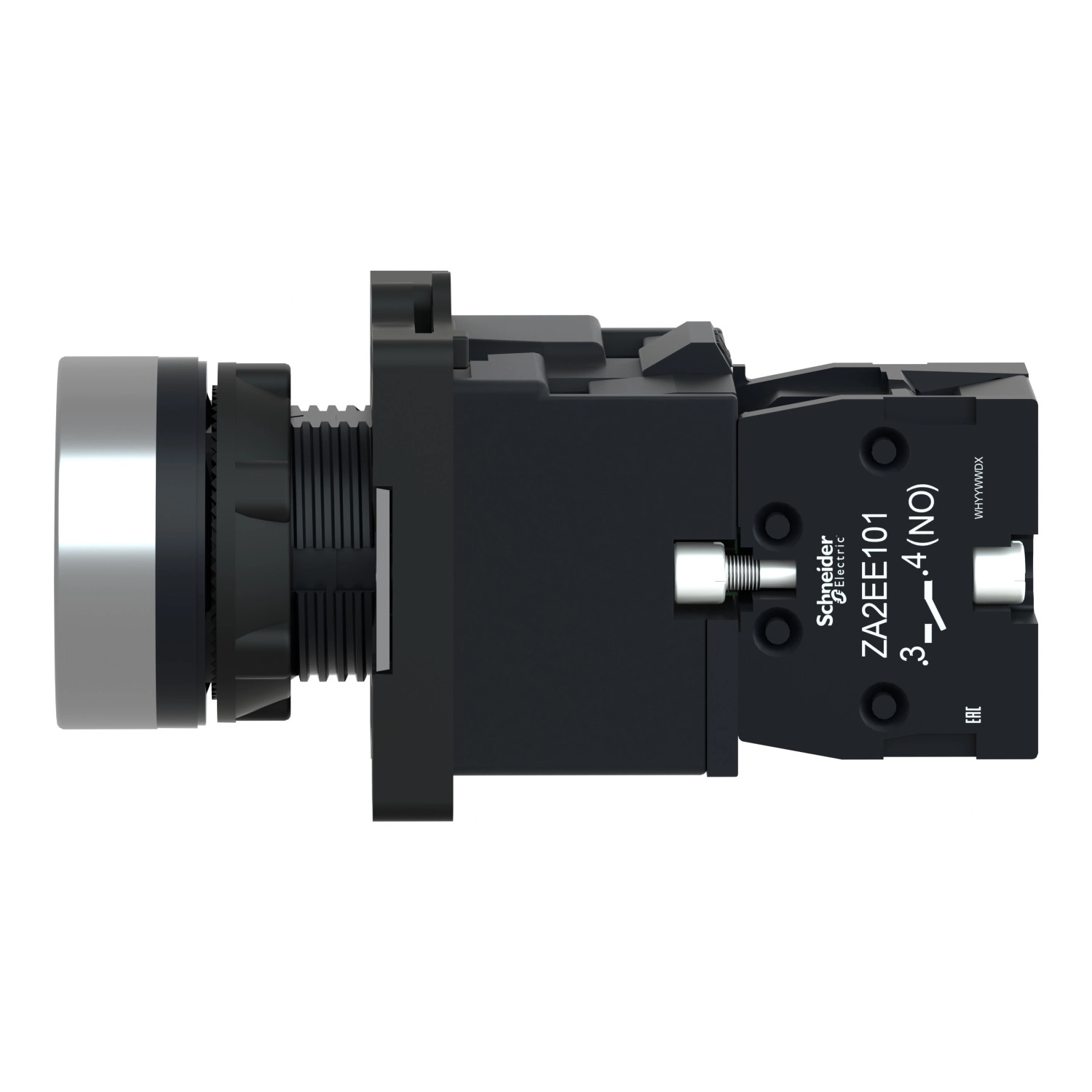

Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Mechanikai élettartam: 1500000 ciklus
Csatlakozás

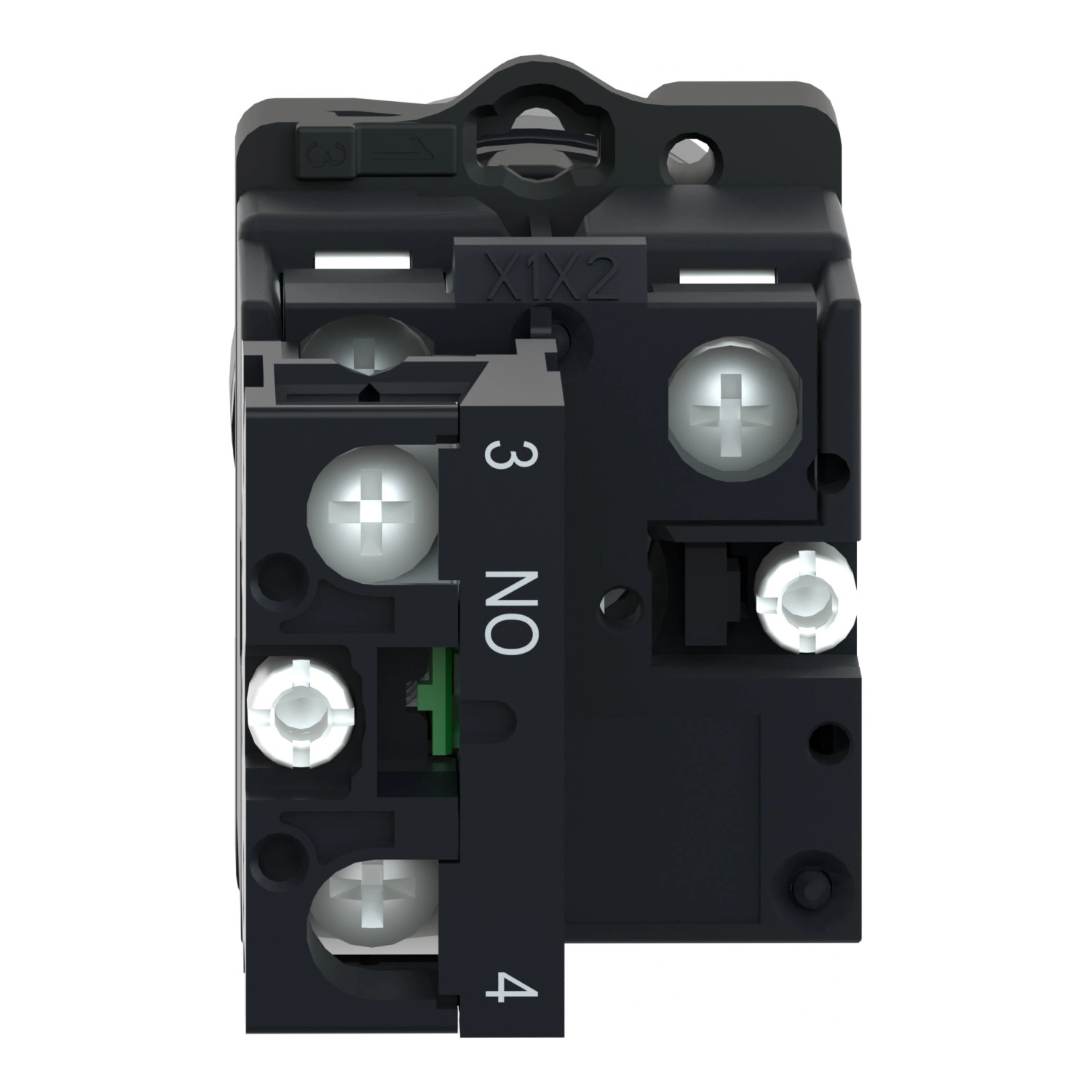

Csatlakozások - terminálok: Csavaros kapocs terminálok, kapacitás: 2 x 1,5 mm²
Csavaros kapocs terminálok, kapacitás: 1 x 2,5 mm²
Faston terminálok, csatlakozási méret: 6,3 mm
Csavaros kapocs terminálok, kapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Elektromos jellemzők
Rövidzárlat védelem: 10 A gL biztosíték az IEC 60269-1 szerint
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A
[Ui] névleges szigetelési feszültség: 600 V az IEC 60947-4-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,27 A 250 V-nál, DC-13, Q600
3 A 240 V-nál, AC-15, A600
Elektromos élettartam: 500000 ciklus, DC-13, 0,2 A 110 V-nál, működési arány <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
500000 ciklus, DC-13, 3 A 230 V-nál, működési arány <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
Világítás
Jelzés típusa: Folyamatos
Fényforrás: LED
Izzó foglalat: BA 9s
[Us] névleges tápfeszültség: 220 V AC 50/60 Hz
Tápfeszültség határok: 176...242 V AC
Áramfelvétel: < 20 mA
Élettartam: 10000 h
Méretek
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 79,5 mm
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...55 °C
Túlfeszültség kategória: Class I az IEC 536 szerint
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: GB 14048.1
GB 14048.5
IEC 60947-5-1
IEC 60947-1
Terméktanúsítványok: CE
CCC
Védelmi jellemzők
Rezgésállóság: 10 gn (f= 40...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
