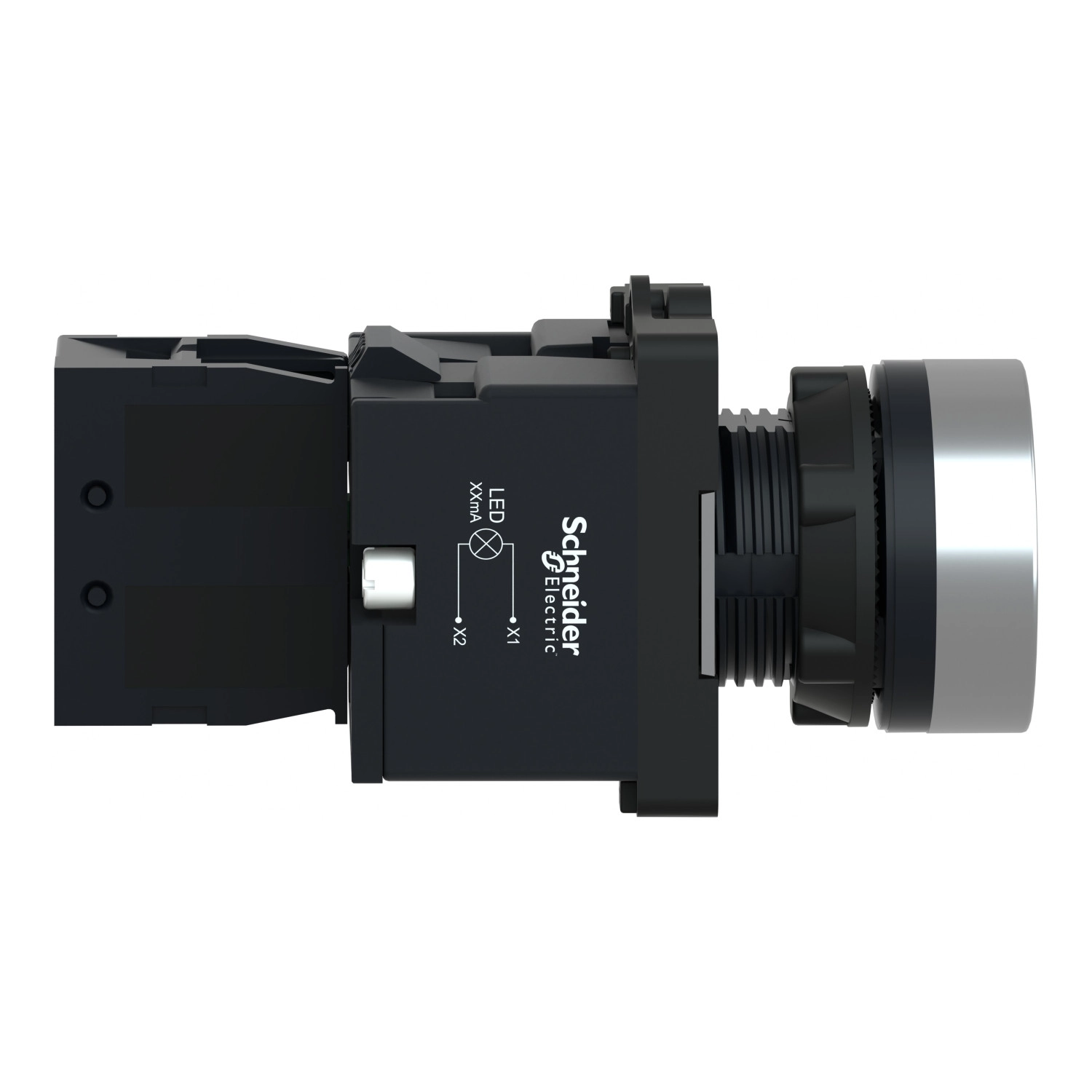

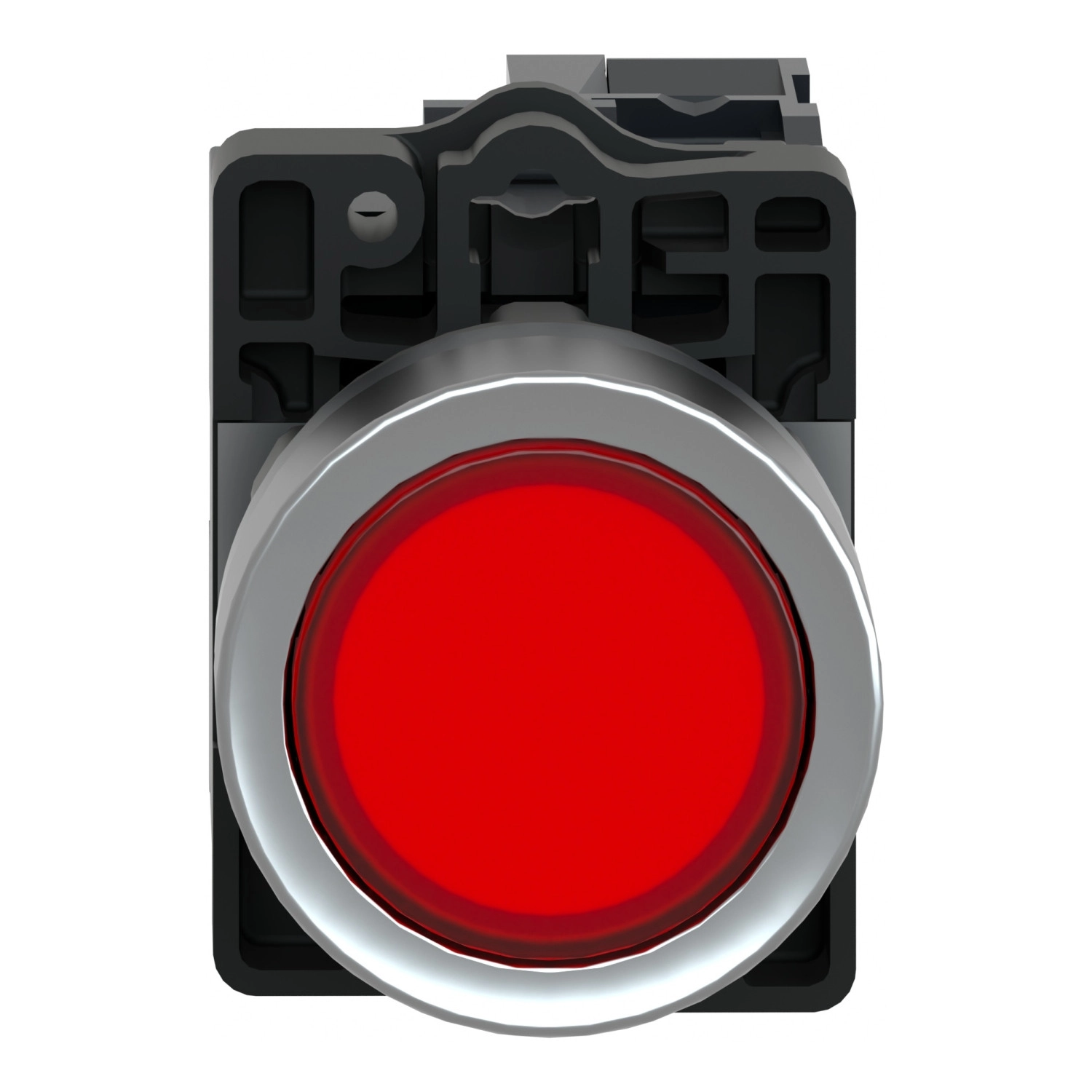

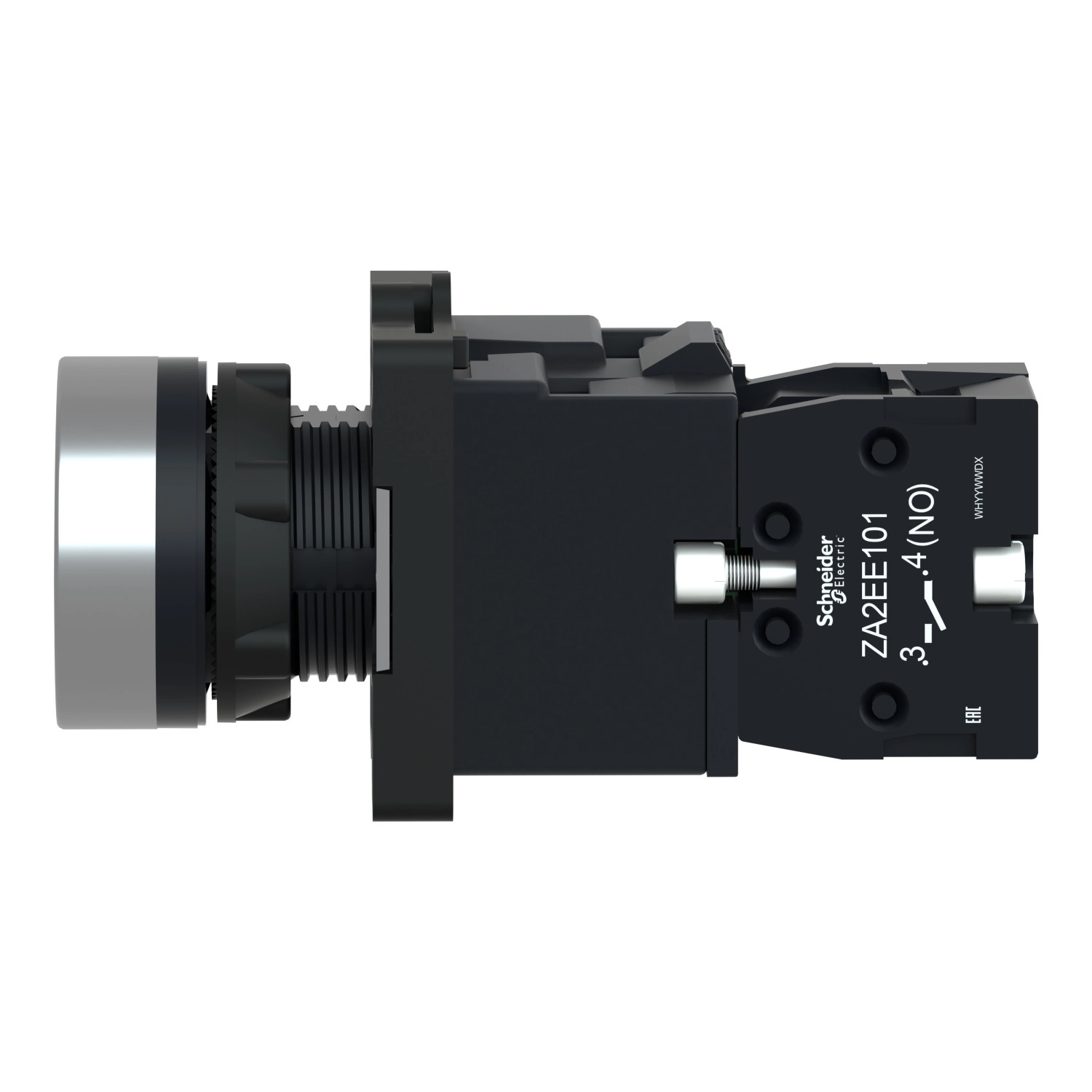

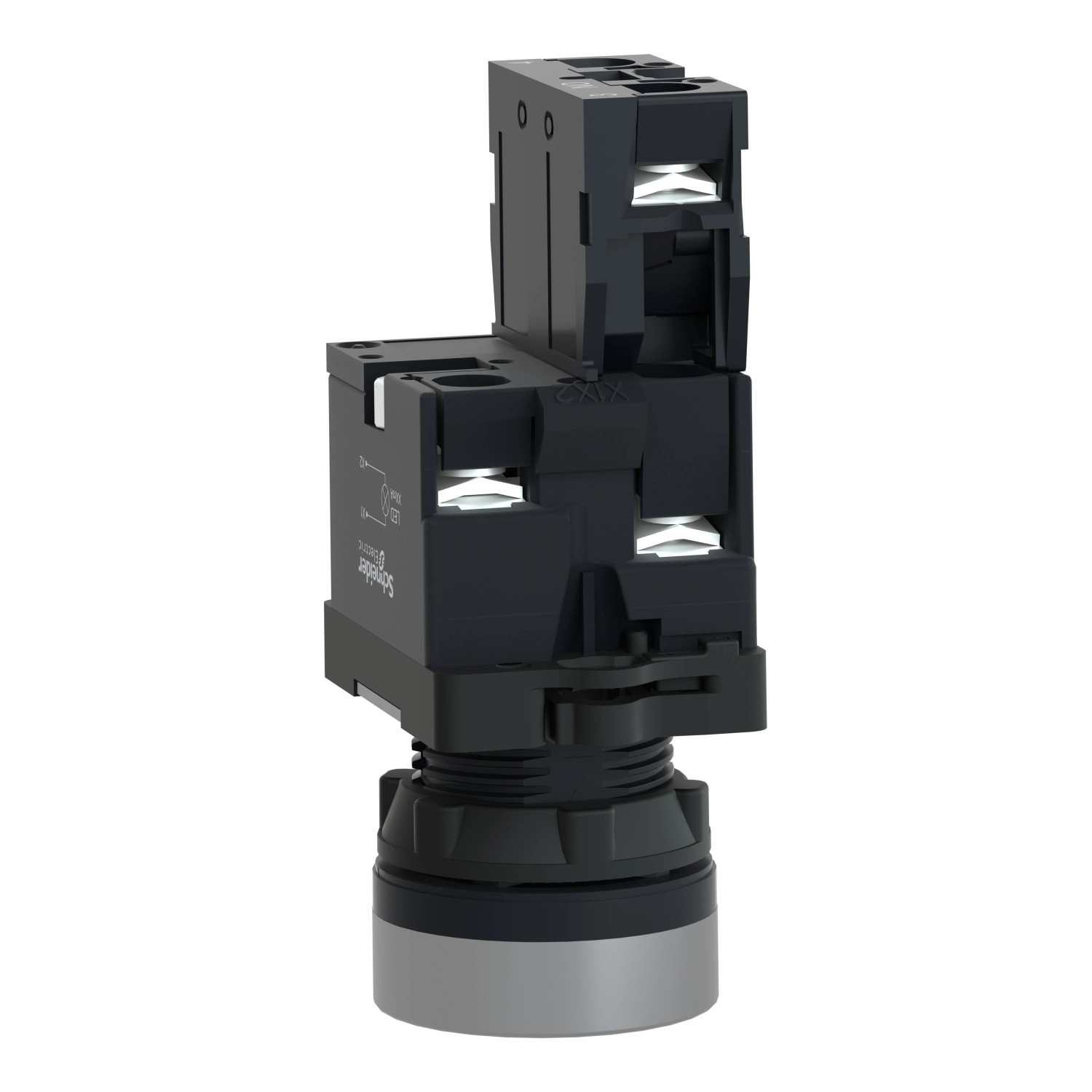

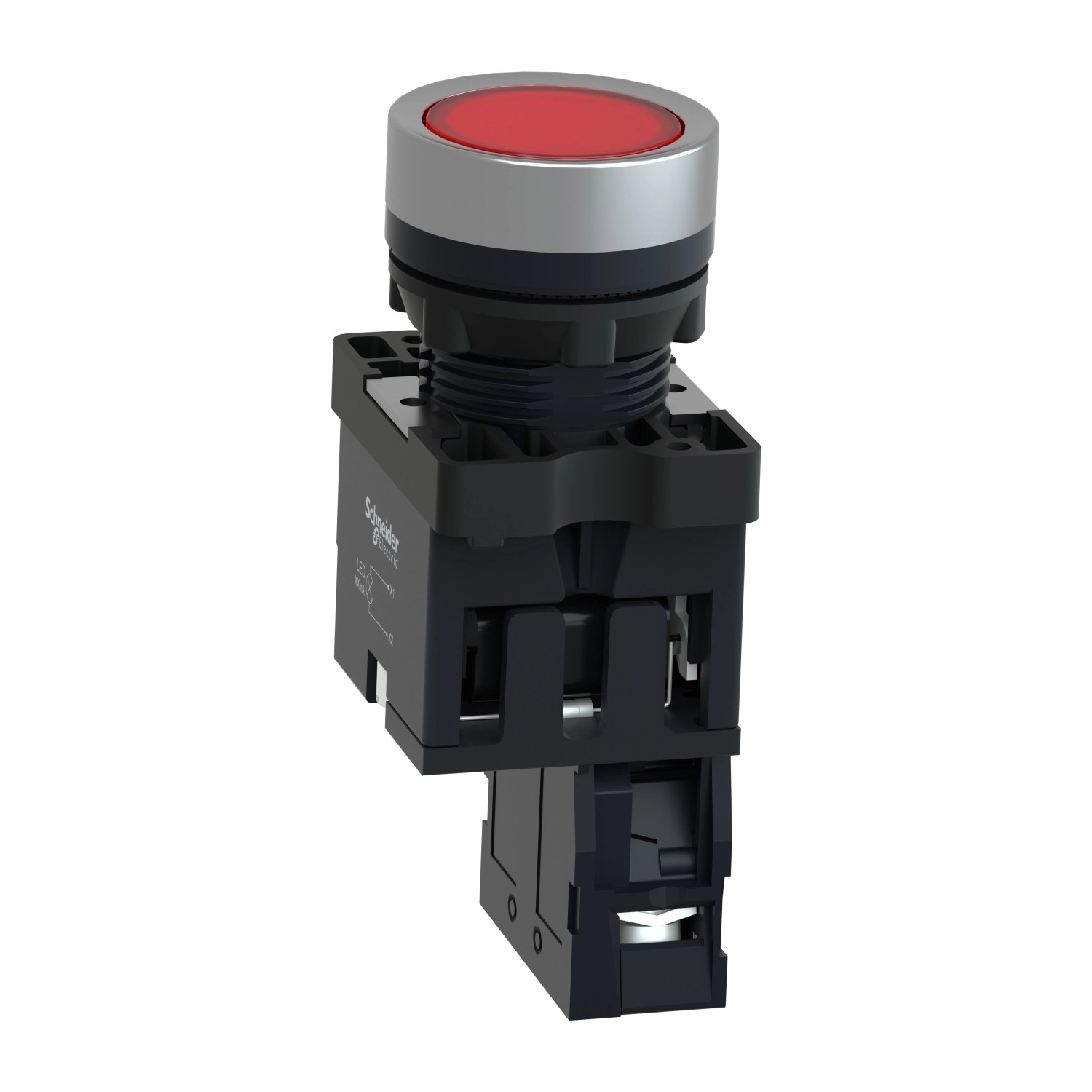

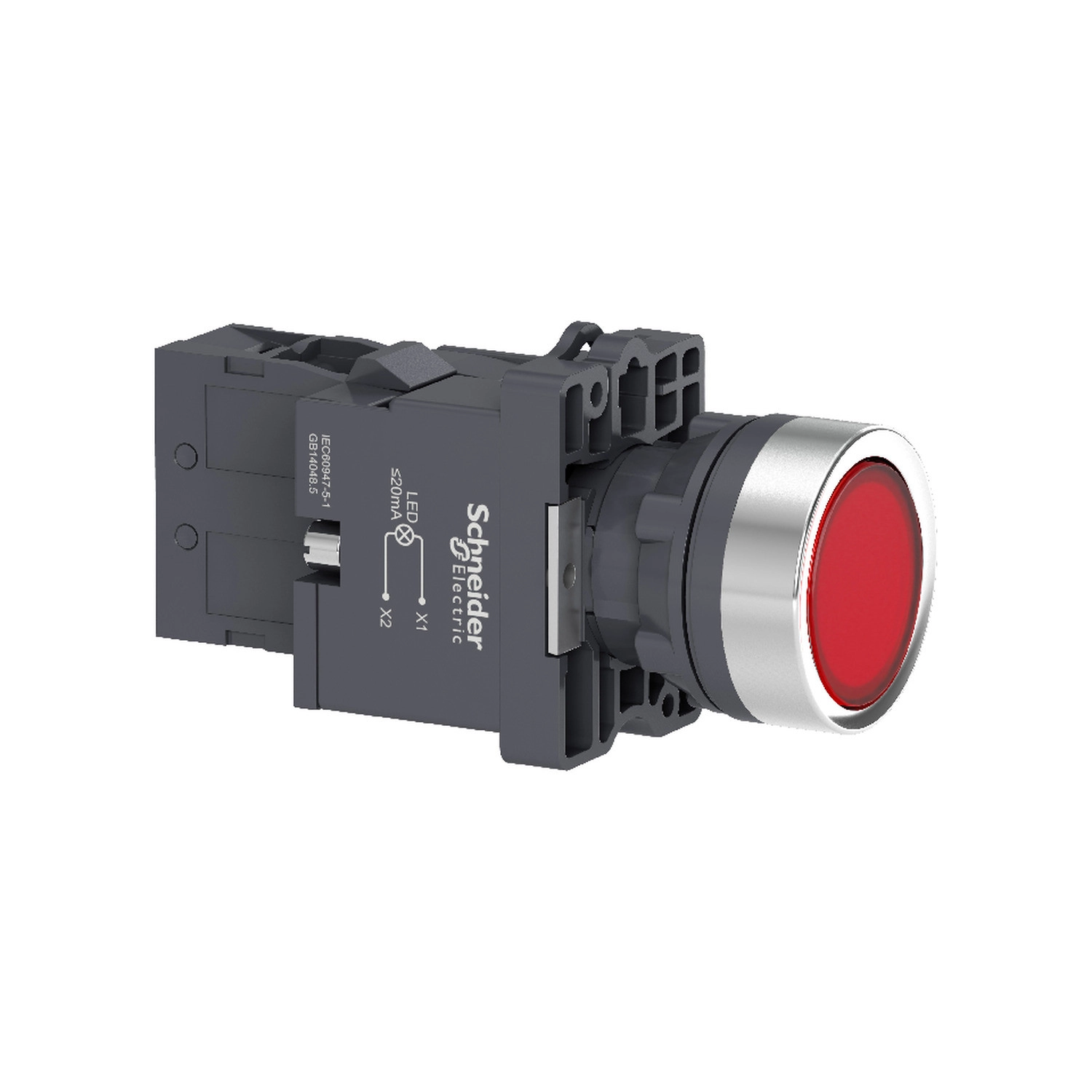

Schneider Electric Easy Harmony XA2 - XA2EW34M1 - Ø22 Világító nyomógomb, piros, 220…230V AC, 1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék műszaki jellemzőit tekintve egy 22 mm átmérőjű szerelőfuratba illeszthető, műanyag előlappal rendelkező, piros színű, süllyesztett kezelőfejjel ellátott nyomógomb. A rugós visszatérésű működtetés biztosítja, hogy a gomb minden esetben visszatérjen alaphelyzetbe a megnyomás után. A beépített LED-es világítás 220V AC 50/60 Hz tápfeszültséggel működik, és állandó fényű jelzést biztosít. A nyomógomb 1 záró (NO) érintkezővel rendelkezik, amely megbízható villamos kapcsolatot biztosít a vezérlőáramkörökben.
A termék telepítése és üzemeltetése rendkívül egyszerű. A rögzítéshez javasolt meghúzási nyomaték 2,2 N.m, a panel vastagsága 1-5 mm lehet. A csatlakozások többféle módon megoldhatók: csavaros kapcsokkal (2 x 1,5 mm², 1 x 2,5 mm² vagy 1 x 0,5 mm² vezeték-keresztmetszettel) vagy 6,3 mm-es gyorscsatlakozós (Faston) kivezetéssel. A csavaros kapcsok meghúzási nyomatéka 0,8 N.m. Az IP65-ös védettségi szint biztosítja a por és a víz elleni védelmet, így a nyomógomb nedves vagy poros ipari környezetben is használható. Az IK03 fokozatú ütésállóság megfelelő mechanikai védelmet nyújt a mindennapi használat során.
A Schneider Electric XA2EW34M1 nyomógomb kiváló elektromos paraméterekkel rendelkezik. A konvencionális szabad levegőn mérhető termikus áram 10 A, a névleges szigetelési feszültség 600 V az IEC 60947-4-1 szabvány szerint, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram AC-15 üzemmódban 3 A 240 V-nál, DC-13 üzemmódban pedig 0,27 A 250 V-nál. A nyomógomb elektromos élettartama kiemelkedő: 500.000 kapcsolási ciklus DC-13 üzemmódban, 0,2 A/110 V, illetve 3 A/230 V terhelésnél, óránként maximum 60 művelet mellett, 0,5-ös terhelési tényezővel. A mechanikai élettartam még ennél is magasabb, 1.500.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
Schneider Electric Easy Harmony XA2 - XA2EW34M1 műszaki adatok
Fő jellemzők
Termékcsalád: Easy Harmony XA2
Terméktípus: Komplett világító nyomógomb
Eszköz rövidnév: XA2
Eszköz megjelenése: Komplett termék
Komponens neve: XA2E
Előlap anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Kiegészítő információk
Védőkezelés: TC
Működési pozíció: Bármely pozíció
Rögzítési közép: >= 30 x 40 mm (panel) - vastagság: 1...5 mm
Rögzítési mód: Rögzítő anya javasolt nyomatéka: 2,2 N.m
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú szakítás
Mechanikai élettartam: 1500000 ciklus

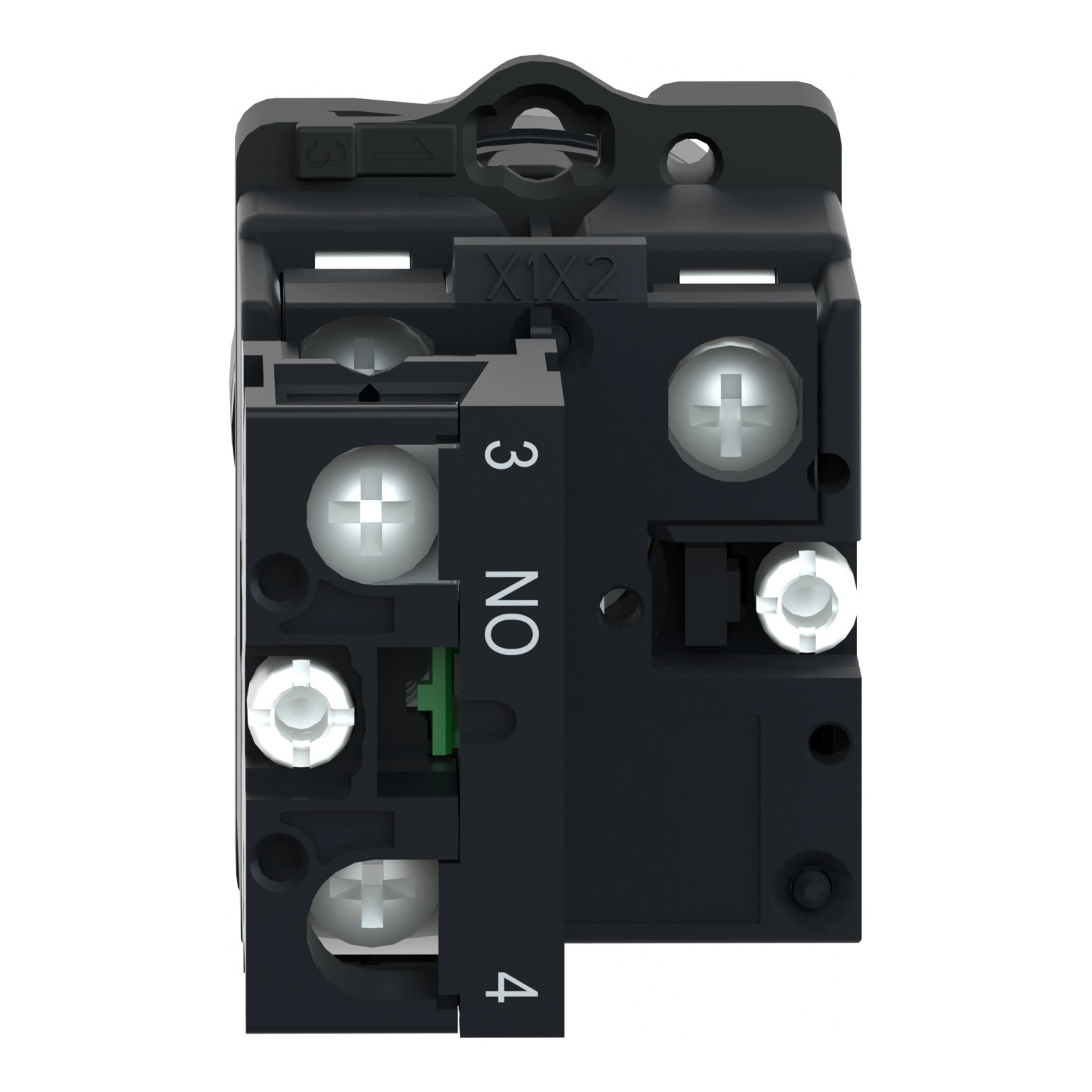

Csatlakozások
Csavaros kapcsok, szorítási kapacitás: 2 x 1,5 mm²
Csavaros kapcsok, szorítási kapacitás: 1 x 2,5 mm²
Faston kapcsok, csatlakozási méret: 6,3 mm
Csavaros kapcsok, szorítási kapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gL biztosíték IEC 60269-1 szerint
Konvencionális szabad levegőn mérhető termikus áram: 10 A
Névleges szigetelési feszültség: 600 V IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 0,27 A 250 V-nál, DC-13, Q600 és 3 A 240 V-nál, AC-15, A600
Elektromos élettartam: 500000 ciklus, DC-13, 0,2 A 110 V-nál és 3 A 230 V-nál, működési frekvencia <60 ciklus/perc, terhelési tényező: 0,5
Világítási jellemzők
Jelzés típusa: Állandó
Fényforrás: LED
Izzófoglalat: BA 9s
Névleges tápfeszültség: 220 V AC 50/60 Hz
Tápfeszültség határok: 176...242 V AC
Áramfogyasztás: < 20 mA
Élettartam: 10000 óra
Méretek és fizikai jellemzők
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 79,5 mm
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -25...55 °C
Túlfeszültségi kategória: Class I IEC 536 szerint
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03 IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: GB 14048.1, IEC 60947-1, IEC 60947-5-1, GB 14048.5
Terméktanúsítványok: CCC, CE
Rezgésállóság: 10 gn (f= 40...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
