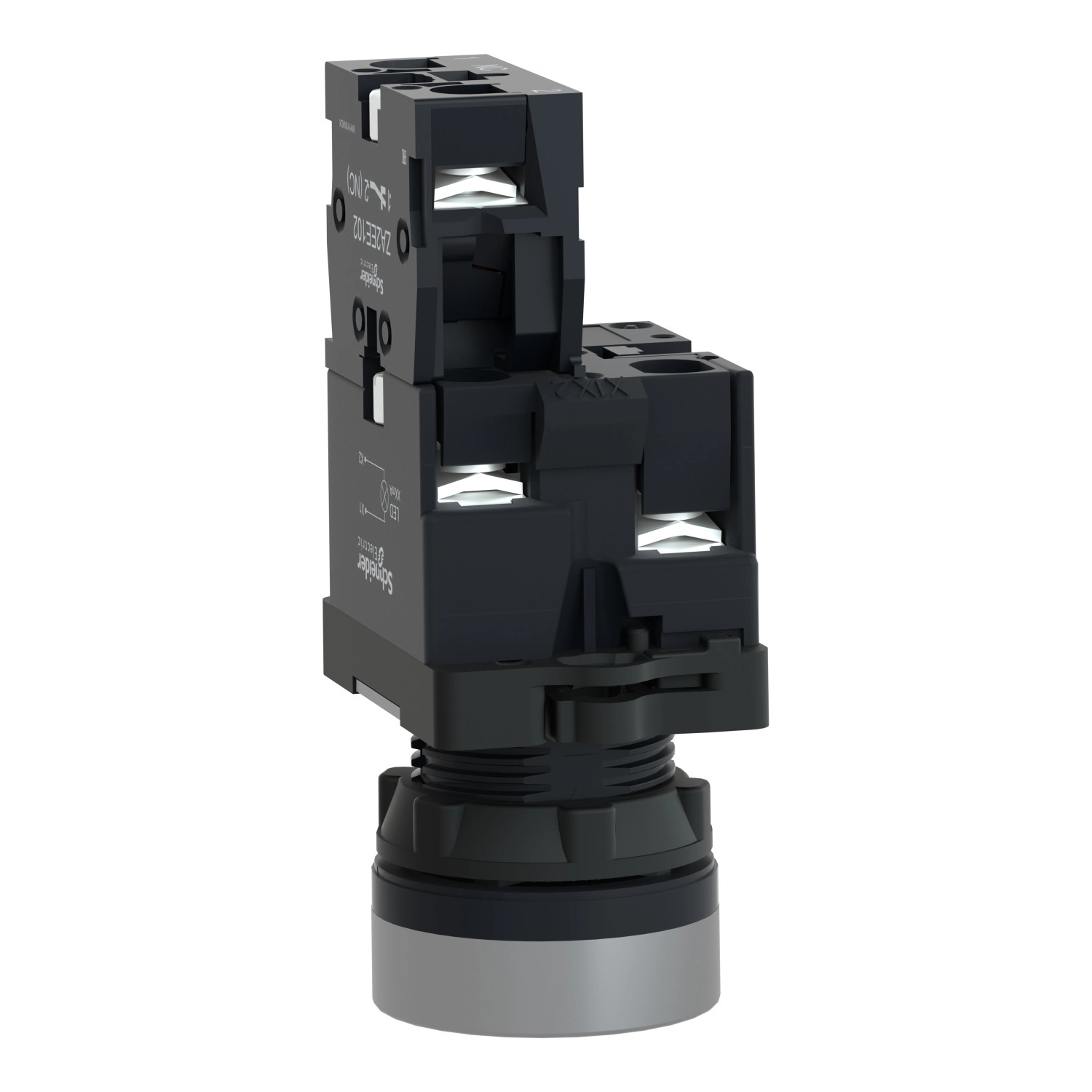

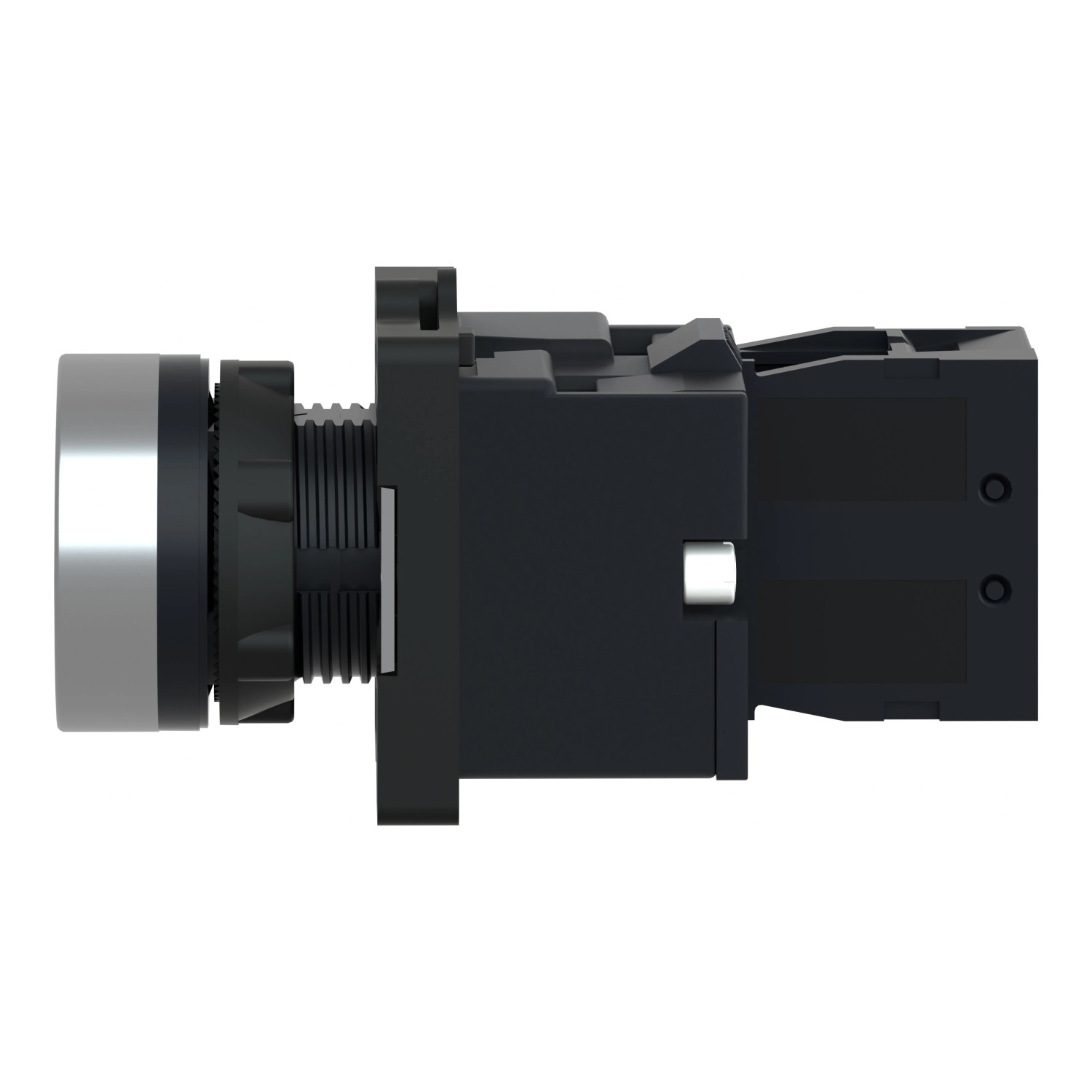

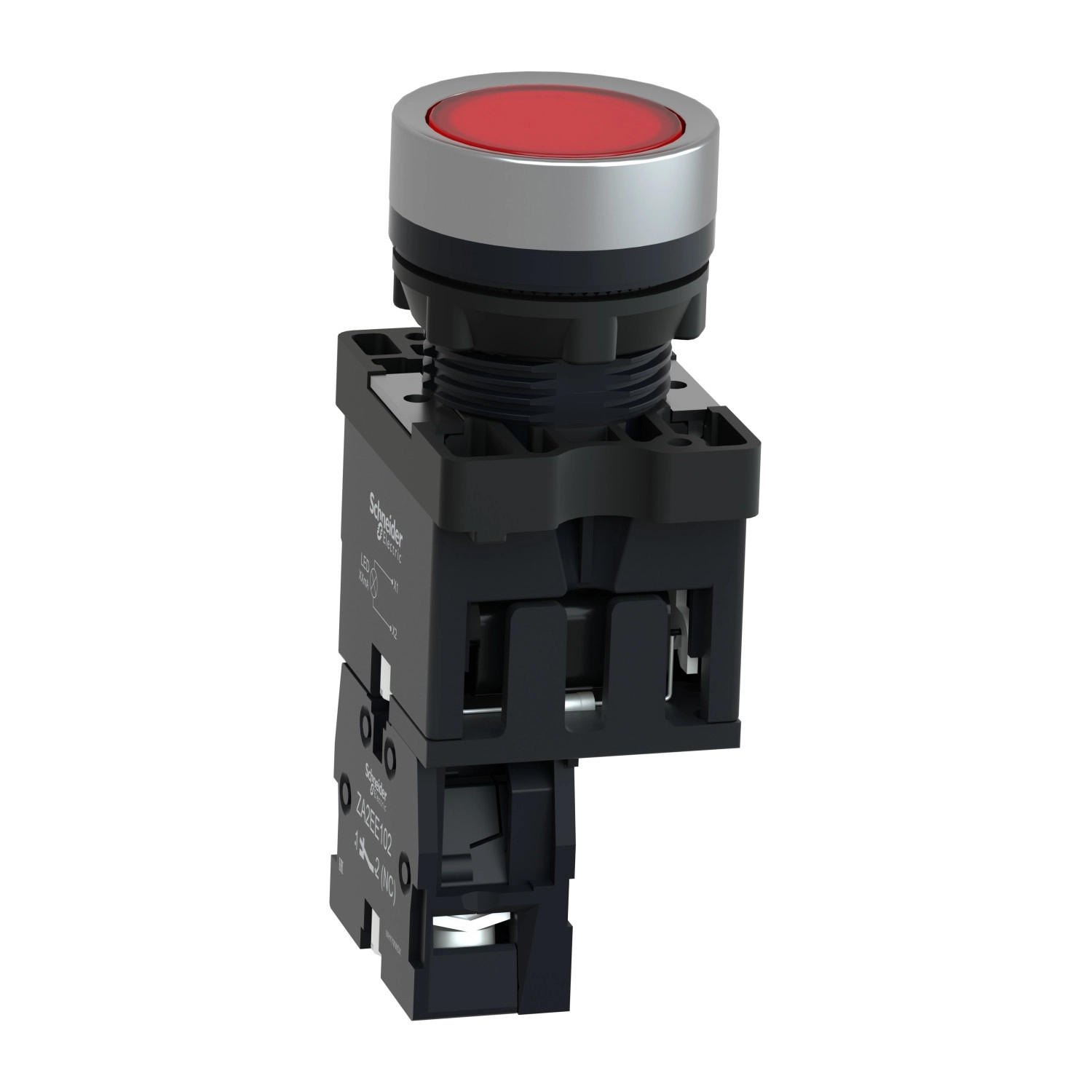

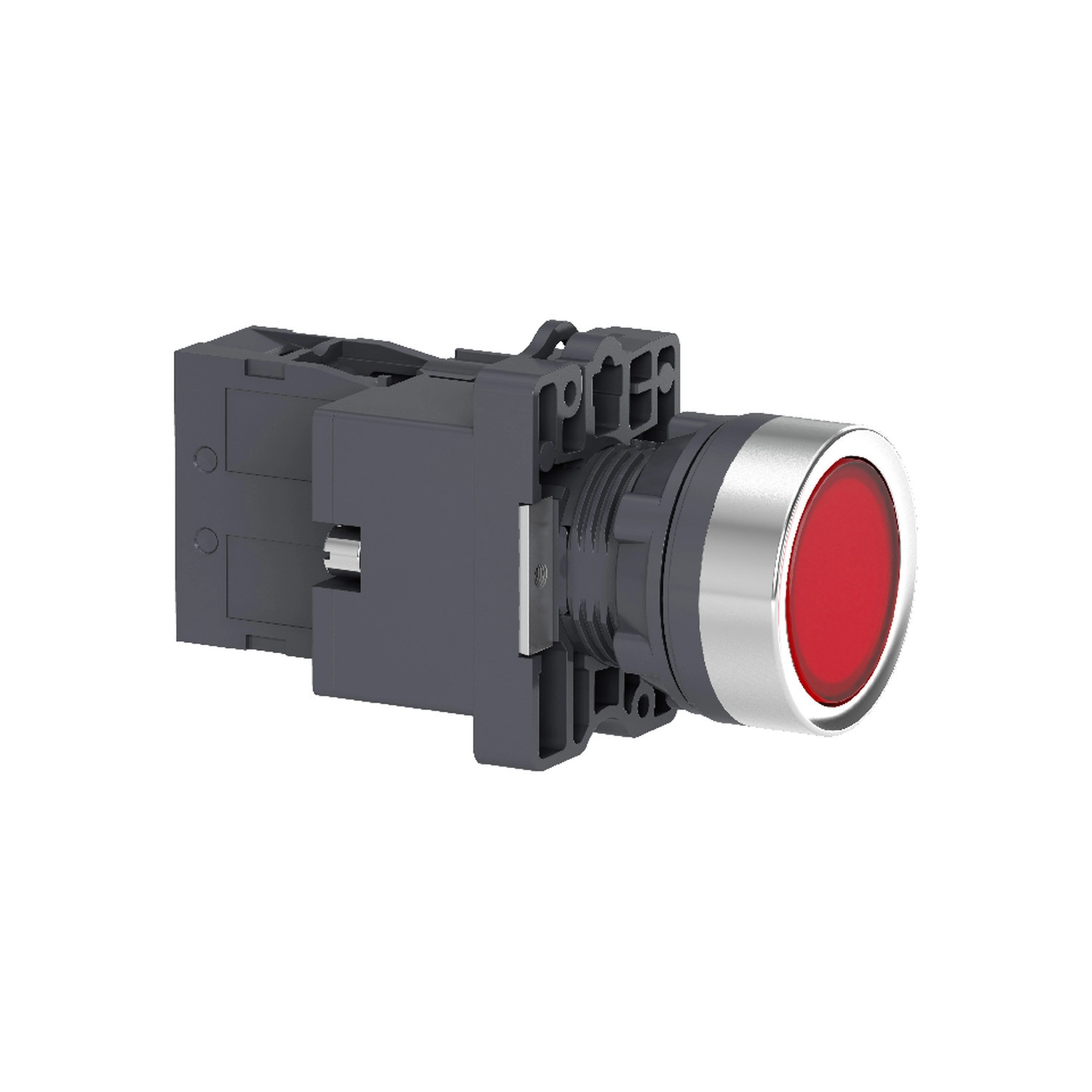

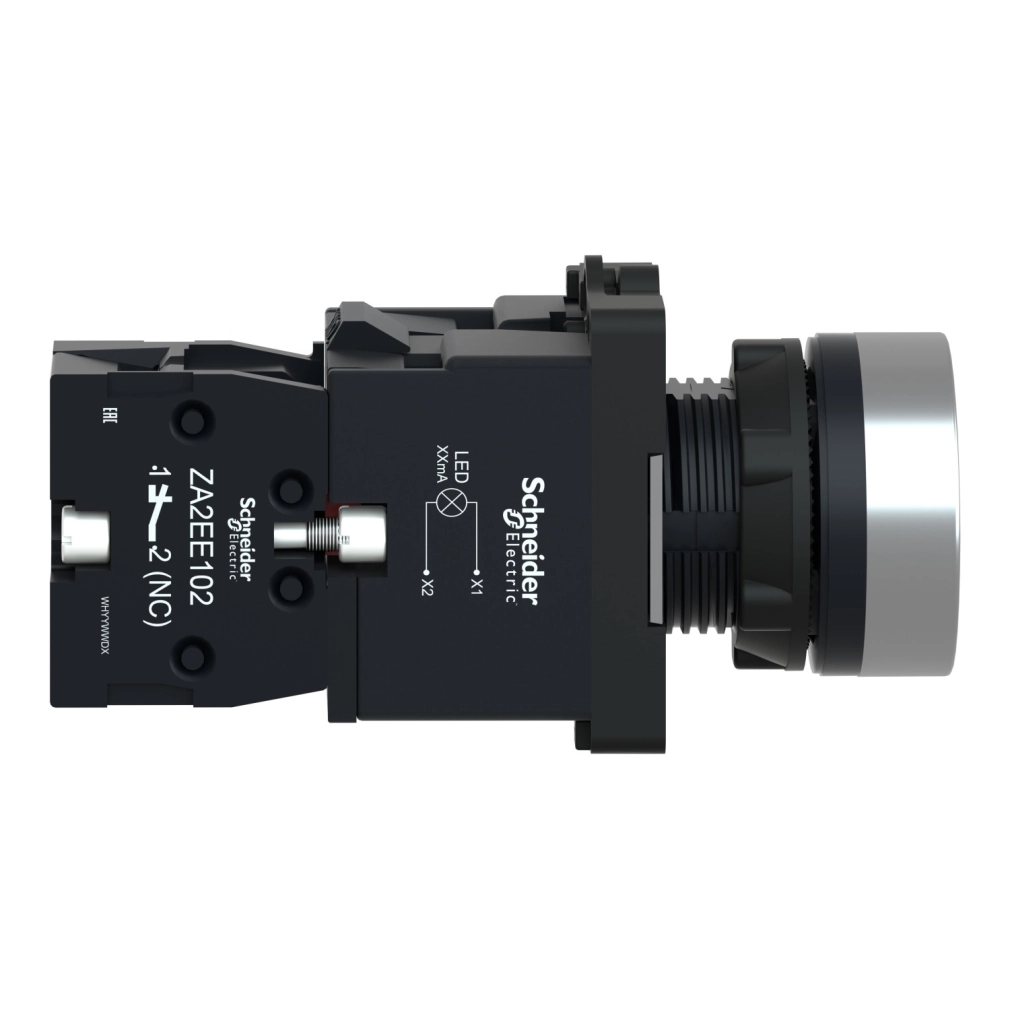

Schneider Electric Easy Harmony XA2 - XA2EW34M2 - Ø22 Világító nyomógomb, piros, 220…230V AC, 1NC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

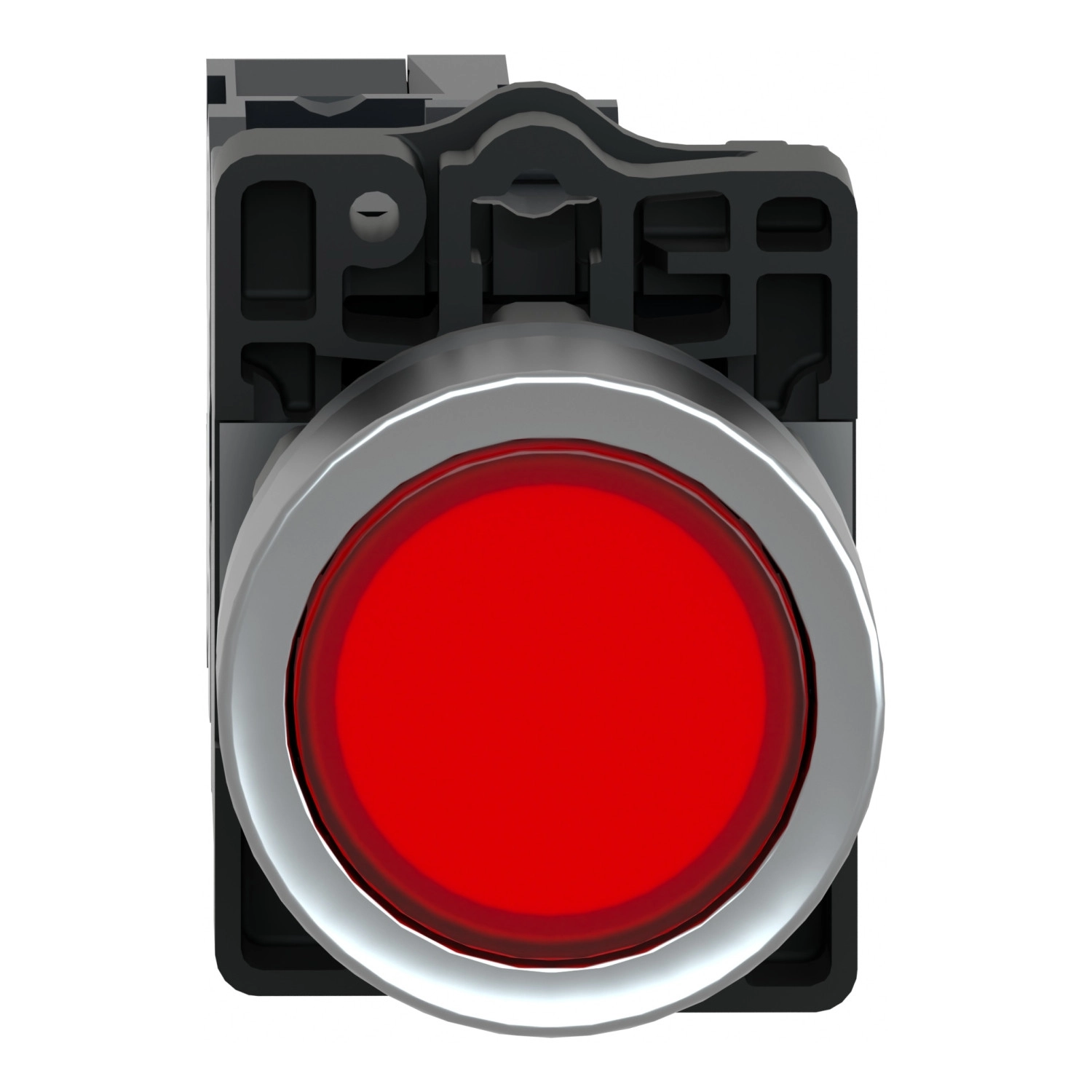

A piros színű, süllyesztett kivitelű nyomógomb 22,5 mm-es szabványos szerelőfuratba illeszthető, ami az ipari környezetben általánosan elterjedt méret. A plasztik keretanyagú nyomógomb rugós visszatérésű, így mindig visszaáll alaphelyzetbe a megnyomás után. A termék komplett megoldás, ami azt jelenti, hogy tartalmazza a nyomógomb fejet és az 1 NC (zárt) érintkezőt is, így külön érintkező blokk vásárlása nem szükséges. A készülék LED világítással rendelkezik, amely BA 9s foglalattal van ellátva, és állandó fényű jelzést biztosít. A tápellátása 220V AC 50/60 Hz, de működőképes 0,8-1,1-szeres tápfeszültség tartományban is, a fogyasztása kevesebb mint 20 mA.
A XA2EW34M2 nyomógomb kiváló elektromos paraméterekkel rendelkezik: 600V névleges szigetelési feszültséggel (IEC 60947-4-1 szerint), 6 kV névleges lökőfeszültség-állósággal (IEC 60947-1 szerint), és 10A hagyományos szabad levegőn mért termikus áramerősséggel. Üzemi áramerősség tekintetében AC-15 kapcsolási kategóriában 3A 240V feszültségnél, míg DC-13 kategóriában 0,27A 250V feszültségnél. A termék elektromos élettartama kimagasló: AC-15 kategóriában 500.000 kapcsolási ciklus 3A/230V terhelésnél, DC-13 kategóriában pedig 500.000 ciklus 0,2A/110V terhelésnél, mindezt 60 ciklus/perc alatti működési frekvenciánál és 0,5-ös terhelési tényezőnél. A LED fényforrás élettartama 10.000 óra, ami hosszú távú, megbízható jelzést biztosít.
A termék fizikai méretei kompaktak: 30 mm szélesség, 42 mm magasság és 79,5 mm mélység. Védettségi szintje IP65, ami por ellen teljesen védett, és vízsugár ellen is védelmet nyújt, így nedves vagy poros ipari környezetben is megbízhatóan működik. Ütésállósága IK03 az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. A nyomógomb kiváló mechanikai tulajdonságokkal is rendelkezik: 10g rezgésállóság (40-500 Hz tartományban) és 70g ütésállóság (11 ms időtartamú, félszinusz hullámú gyorsulás esetén).
A szerelés egyszerű: a rögzítési központok távolsága legalább 30 x 40 mm, a panel vastagsága 1-5 mm lehet. Az ajánlott rögzítőanya meghúzási nyomatéka 2,2 Nm. A termék többféle bekötési lehetőséget kínál: csavaros kapcsokkal (2 x 1,5 mm², 1 x 2,5 mm² vagy 1 x 0,5 mm² vezetékekhez), illetve Faston csatlakozókkal (6,3 mm-es méret). A kapcsok meghúzási nyomatéka 0,8 Nm. Rövidzárlat elleni védelemként 10A gL biztosíték ajánlott az IEC 60269-1 szabvány szerint.
Schneider Electric Easy Harmony XA2 - XA2EW34M2 - Ø22 Világító nyomógomb, piros, 220…230V AC, 1NC műszaki adatok
Fő jellemzők
Termékcsalád: Easy Harmony XA2
Termék vagy alkatrész típusa: Komplett világító nyomógomb
Eszköz rövid neve: XA2
Eszköz megjelenítése: Komplett termék
Komponens neve: XA2E
Keret anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Kiegészítő információk
Védő kezelés: TC
Üzemeltetési pozíció: Bármely pozíció
Rögzítési központ: >= 30 x 40 mm (panel) - vastagság: 1…5 mm
Rögzítési mód: Rögzítőanya ajánlott nyomatéka: 2,2 N.m (Us +/- 10 %)
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros süllyesztett

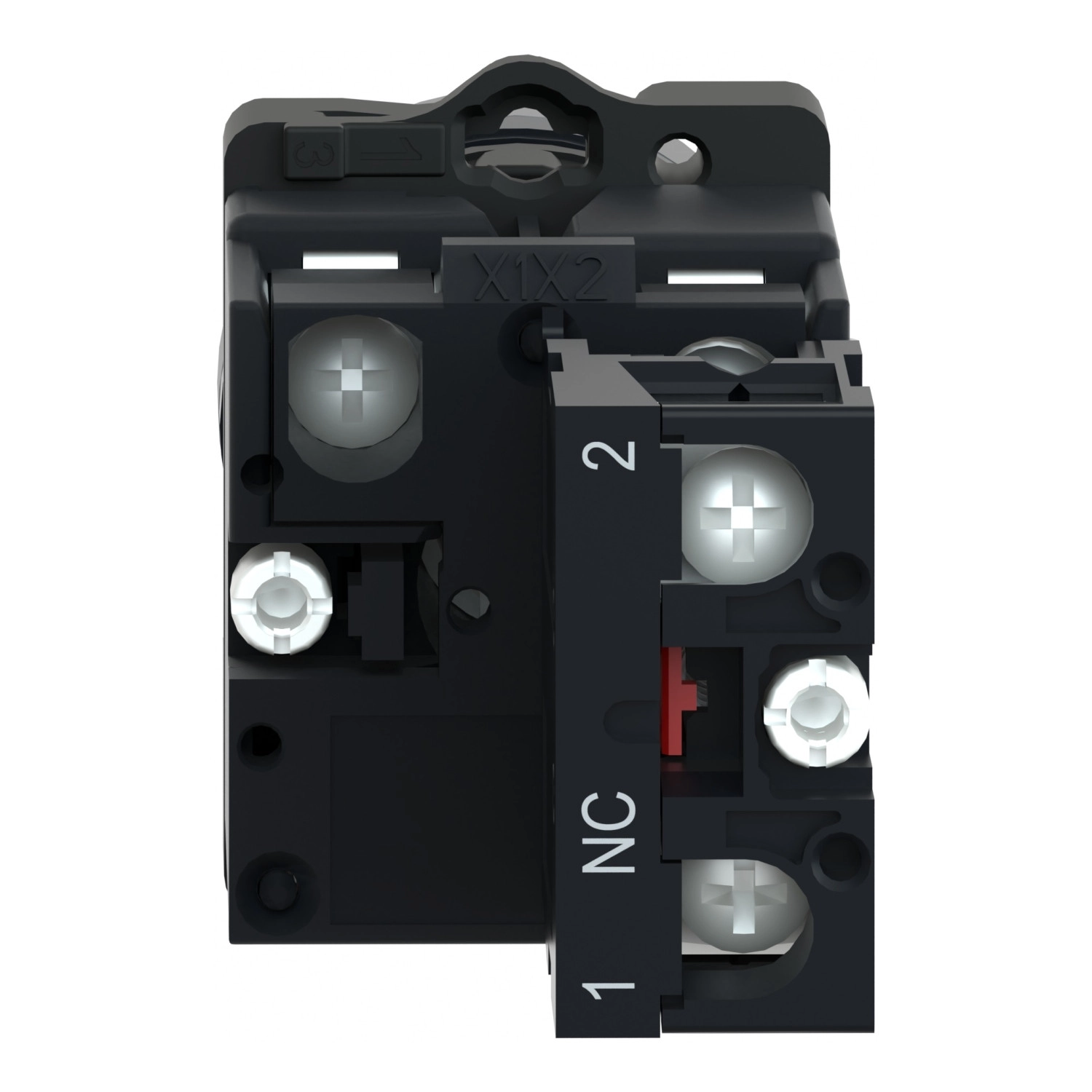

Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontás
Mechanikai élettartam: 1500000 ciklus
Csatlakozások - terminálok
Csavaros kapocs terminálok, szorító kapacitás: 2 x 1,5 mm²
Csavaros kapocs terminálok, szorító kapacitás: 1 x 2,5 mm²
Faston terminálok, csatlakozási méret: 6,3 mm
Csavaros kapocs terminálok, szorító kapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Elektromos jellemzők
Rövidzárlat védelem: 10 A gL biztosíték az IEC 60269-1 szerint
Hagyományos szabad levegőn termikus áram: 10 A
Névleges szigetelési feszültség: 600 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Elektromos élettartam: 500000 ciklus, AC-15, 3 A 230 V-nál, üzemeltetési sebesség <60 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 szerint
Elektromos élettartam: 500000 ciklus, DC-13, 0,2 A 110 V-nál, üzemeltetési sebesség <60 cikl/perc, terhelési tényező: 0,5
Világítási jellemzők
Jelzés típusa: Állandó
Fényforrás: LED
Izzófoglalat: BA 9s
Névleges tápfeszültség: 220 V AC 50/60 Hz
Tápfeszültség határok: 0,8…1,1 V AC
Áramfelvétel: < 20 mA
Élettartam: 10000 h
Méretek és fizikai jellemzők
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 79,5 mm
Sapka/működtető vagy lencse színe: Piros
Működtető típusa: Rugós visszatérésű
Névleges tápfeszültség: 220...230 V
Környezeti jellemzők
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete üzemelés közben: -25…55 °C
Túlfeszültség kategória: I. osztály az IEC 536 szerint
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.1, IEC 60947-1, GB 14048.5
Termék tanúsítványok: CE, CCC
Jelölés: CCC
Rezgésállóság: 10 gn (f= 40…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
