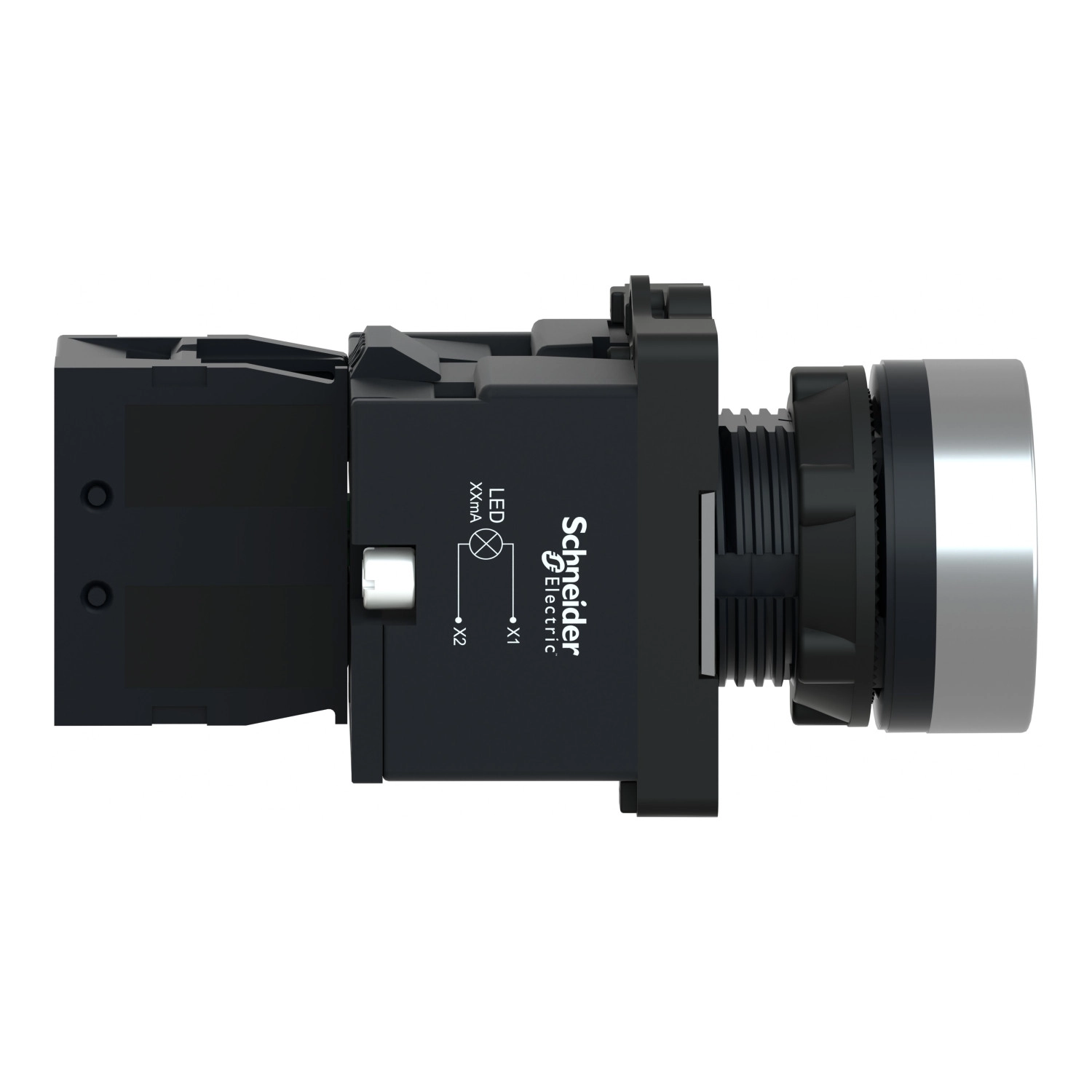

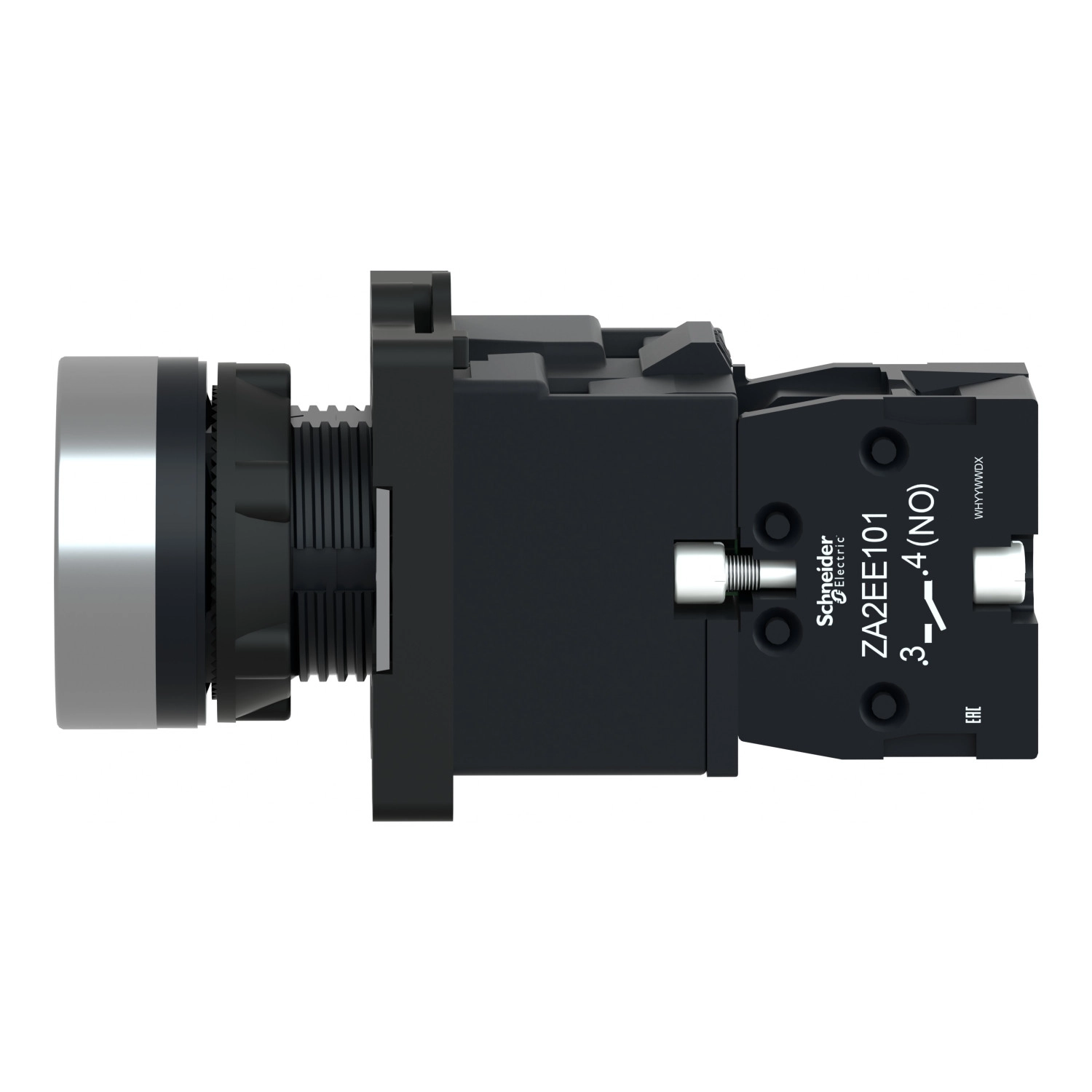

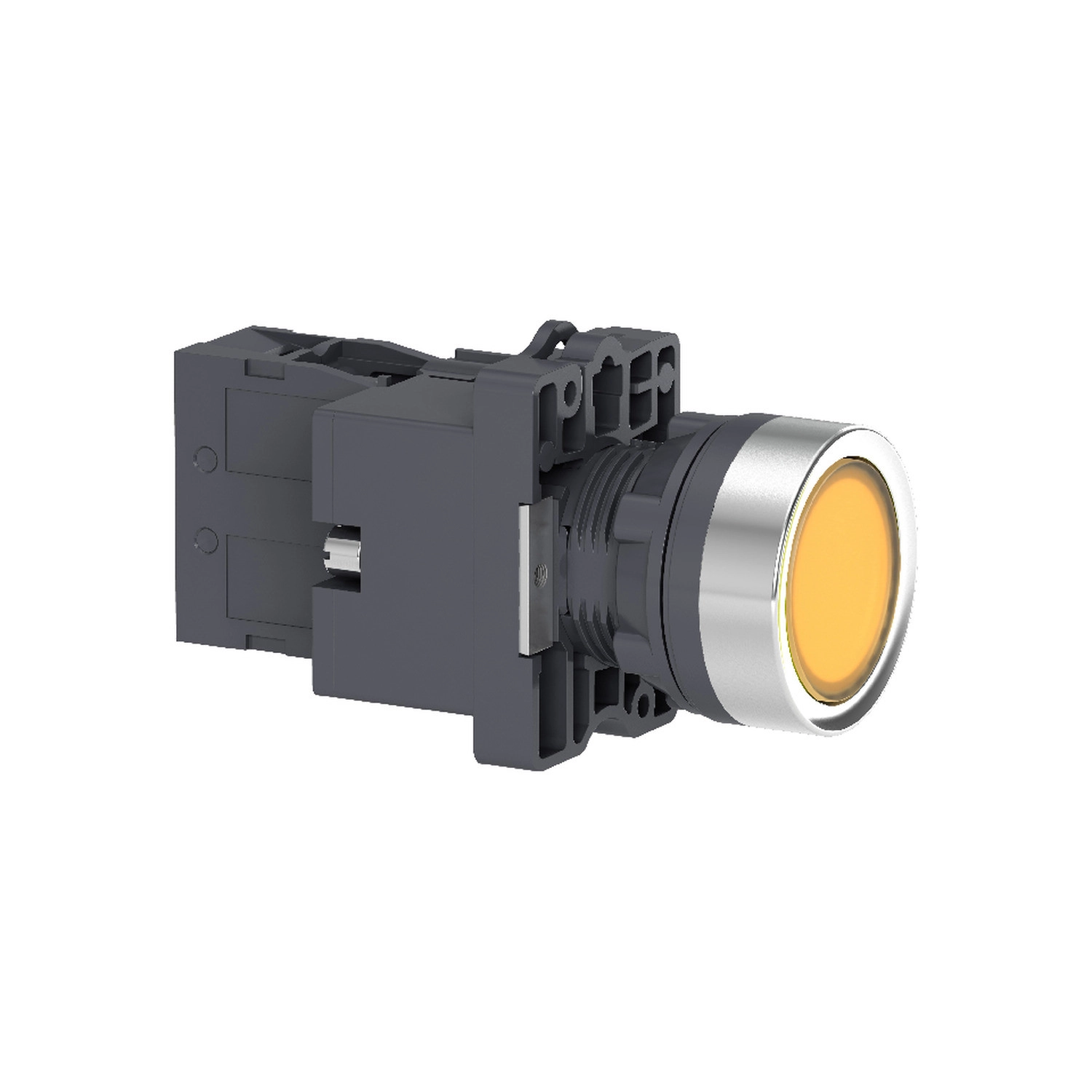

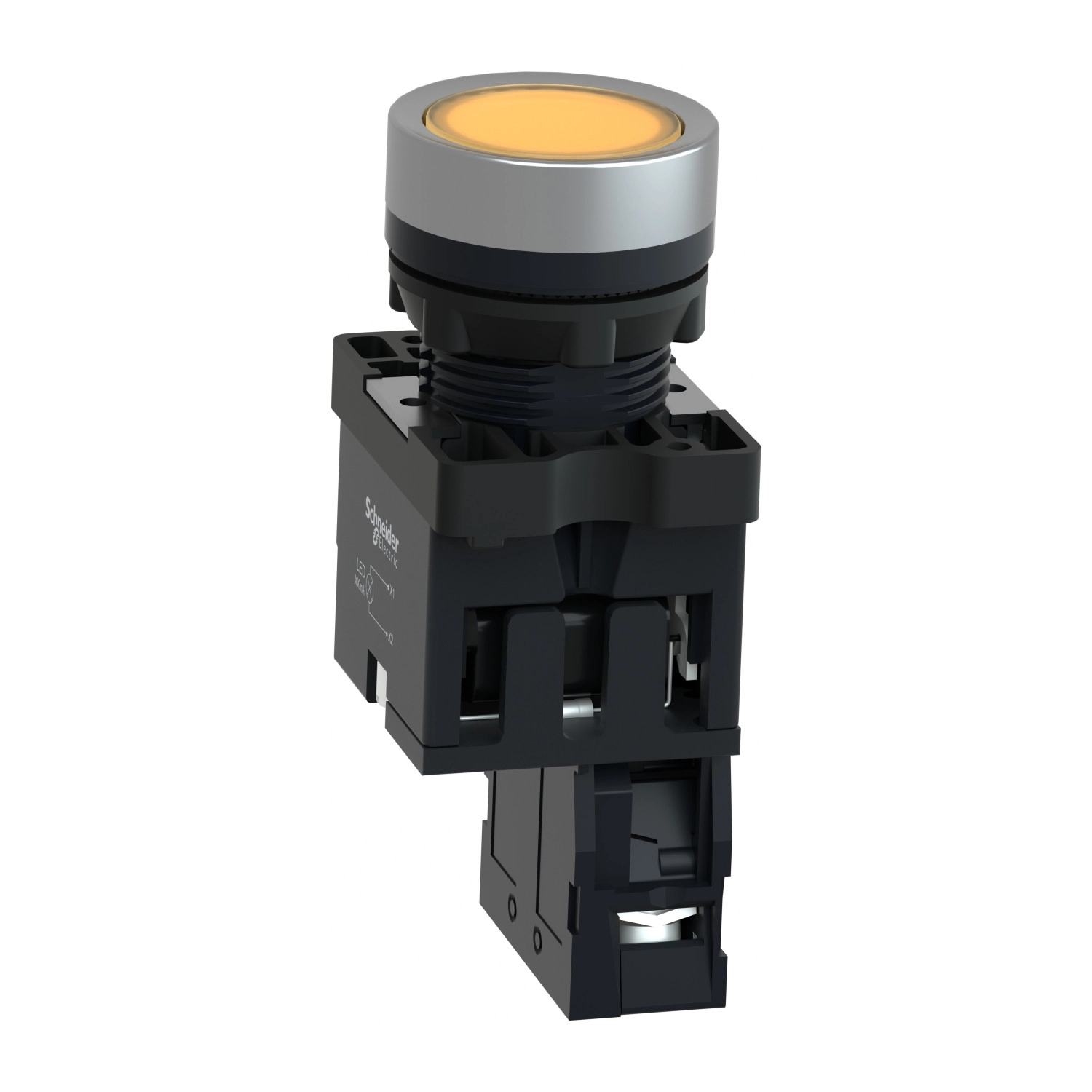

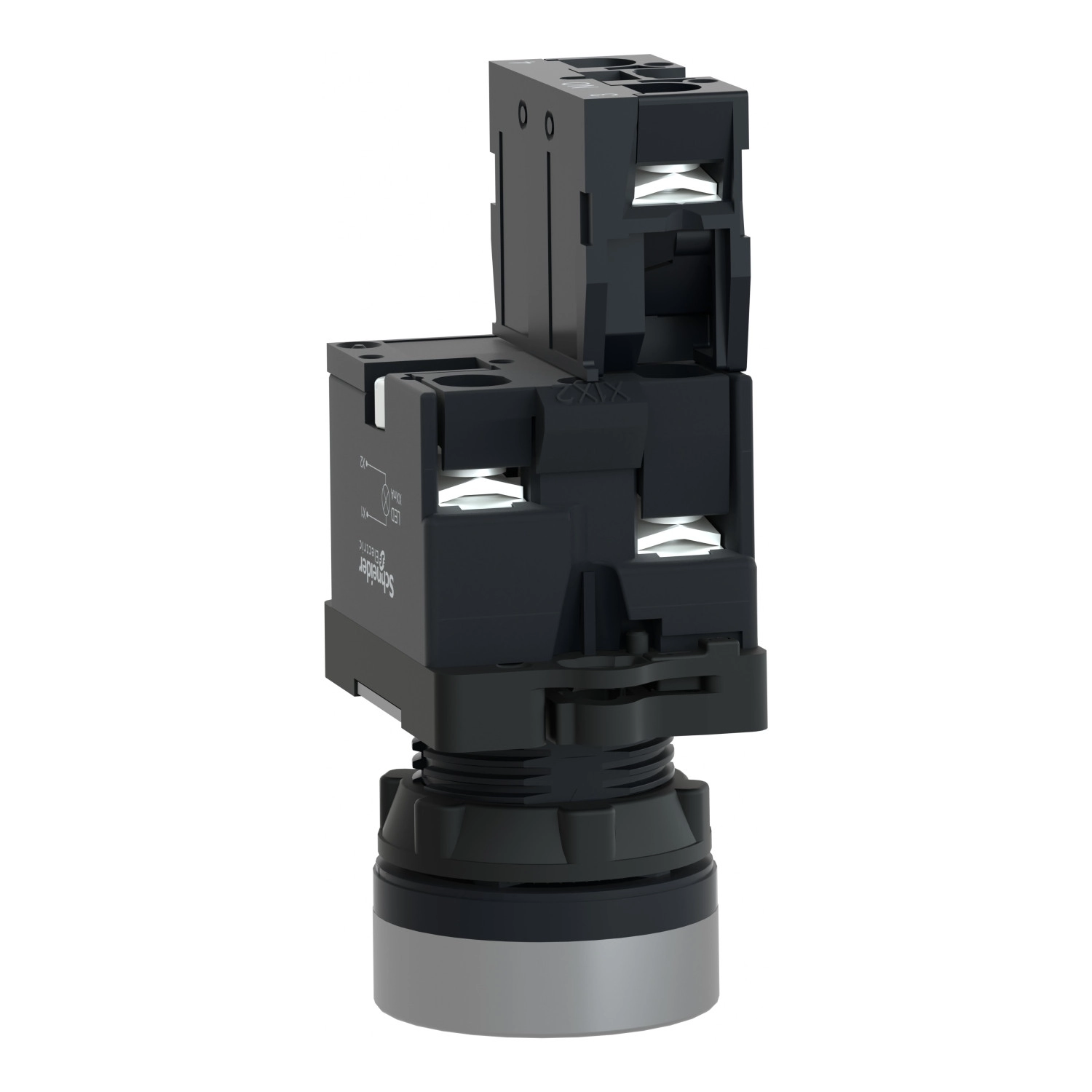

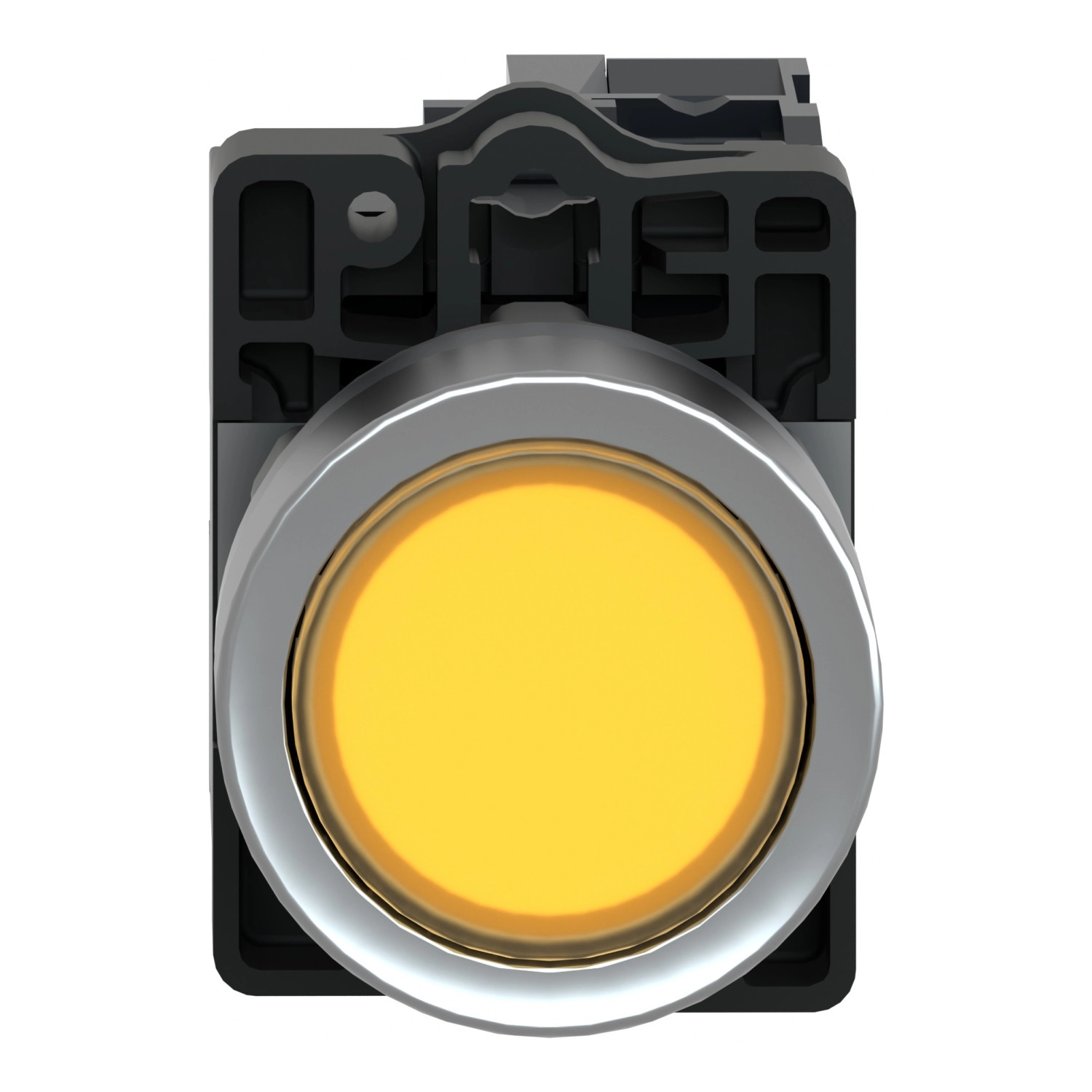

Schneider Electric Easy Harmony XA2 - XA2EW35B1 - Ø22 Világító nyomógomb, sárga, 24V AC/DC,1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XA2EW35B1 nyomógomb műszaki kialakítása különösen figyelemre méltó. A 22,5 mm-es standard szerelési átmérőjének köszönhetően könnyen integrálható különféle vezérlőpanelekbe és kezelőfelületekbe. A műanyag előlappal rendelkező, süllyesztett kivitelű nyomógombfej sárga színű, ami kiváló láthatóságot biztosít ipari környezetben. A visszaeresztő rugós működtetésű nyomógomb egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és 24V AC/DC tápfeszültséggel működik, ami sokoldalú alkalmazhatóságot tesz lehetővé különböző rendszerekben.
A termék kiemelkedő villamos és mechanikai tulajdonságokkal rendelkezik. A XA2EW35B1 hagyományos szabad levegőn mért hőárama 10 A, névleges szigetelési feszültsége 600 V az IEC 60947-4-1 szabványnak megfelelően. Névleges üzemi árama 0,27 A 250 V-on DC-13 kategóriában, illetve 3 A 240 V-on AC-15 kategóriában. Mechanikai élettartama 1,5 millió kapcsolási ciklus, míg villamos élettartama 500.000 ciklus DC-13 üzemmódban. A LED-es fényforrás 10.000 órás élettartammal rendelkezik, áramfelvétele kevesebb mint 20 mA. A termék folyamatos fényjelzést (Steady) biztosít, és BA 9s foglalattal van ellátva. A vezérlő egység IP65-ös védettséggel rendelkezik, így kiválóan ellenáll a pornak és a vízsugaraknak, IK03 fokozatú ütésállósággal kiegészítve. Működési hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet.
A XA2EW35B1 termék telepítése és bekötése különösen felhasználóbarát. A nyomógomb rögzítése fixing nut (rögzítő anya) segítségével történik, 2,2 N.m ajánlott nyomatékkal. A villamos csatlakoztatás többféle módon lehetséges: csavaros sorkapcsokkal (2 x 1,5 mm², 1 x 2,5 mm² vagy 1 x 0,5 mm² keresztmetszetű vezetékekkel), illetve 6,3 mm-es Faston csatlakozókkal is. A csavaros sorkapcsok meghúzási nyomatéka 0,8 N.m. A termék bármilyen pozícióban felszerelhető, a rögzítési központok közötti minimális távolság 30 x 40 mm, panel vastagsága 1-5 mm között lehet. A nyomógomb méretei: szélesség 30 mm, magasság 42 mm, mélység 74,5 mm.

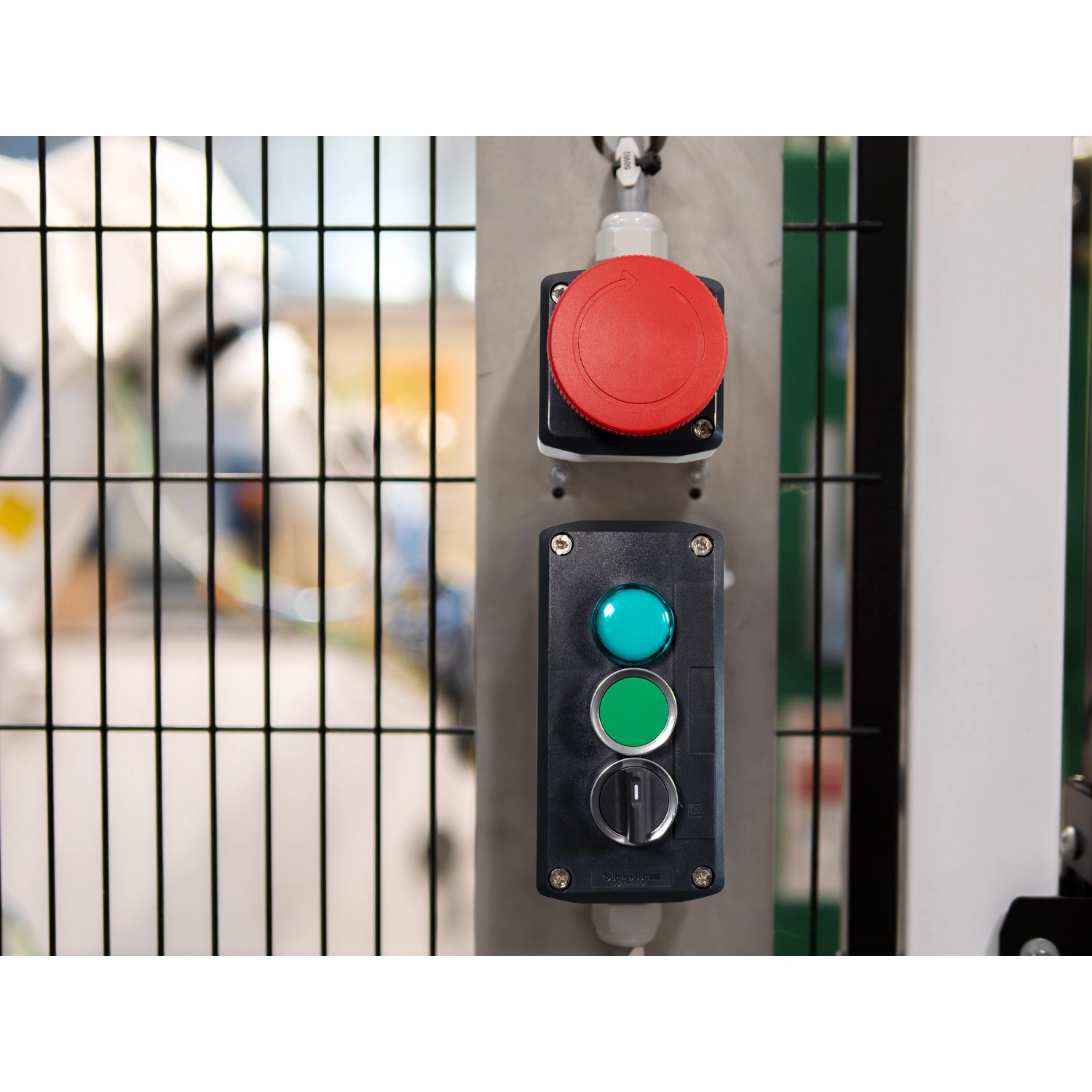

Fontos megjegyezni, hogy a Schneider Electric a XA2EW35B1 terméket 2025. november 30-ig tervezi gyártani, utána kifutó termék lesz. A termék megfelel az IEC 60947-5-1, GB 14048.5, IEC 60947-1 és GB 14048.1 szabványoknak, és rendelkezik CE és CCC tanúsítványokkal. Kiváló rezgésállóság (10 gn 40-500 Hz frekvenciatartományban) és ütésállóság (70 gn, 11 ms időtartamra) jellemzi. Az Easy Harmony XA2EW35B1 tökéletes választás olyan ipari alkalmazásokhoz, ahol megbízható, jól látható kezelőelemekre van szükség, mint például gyártósorok, gépek vezérlőpaneljei vagy biztonsági rendszerek.
Schneider Electric Easy Harmony XA2 - XA2EW35B1 - Ø22 Világító nyomógomb műszaki adatok
Fő tulajdonságok
Termékcsalád: Easy Harmony XA2
Termék vagy alkatrész típusa: Teljes világító nyomógomb
Eszköz rövid neve: XA2
Eszköz megjelenítése: Teljes termék
Komponens neve: XA2E
Előlap anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Kiegészítő információk
Működési pozíció: Bármely pozíció
Rögzítési központ: >= 30 x 40 mm (panel) - vastagság: 1…5 mm
Rögzítési mód: Rögzítő anya ajánlott nyomatéka: 2,2 N.m (Us +/- 10 %)
Jelzőegység fejének alakja: Kerek
Működtető típusa: Visszaeresztő rugós
Működtető profilja: Borostyán süllyesztett

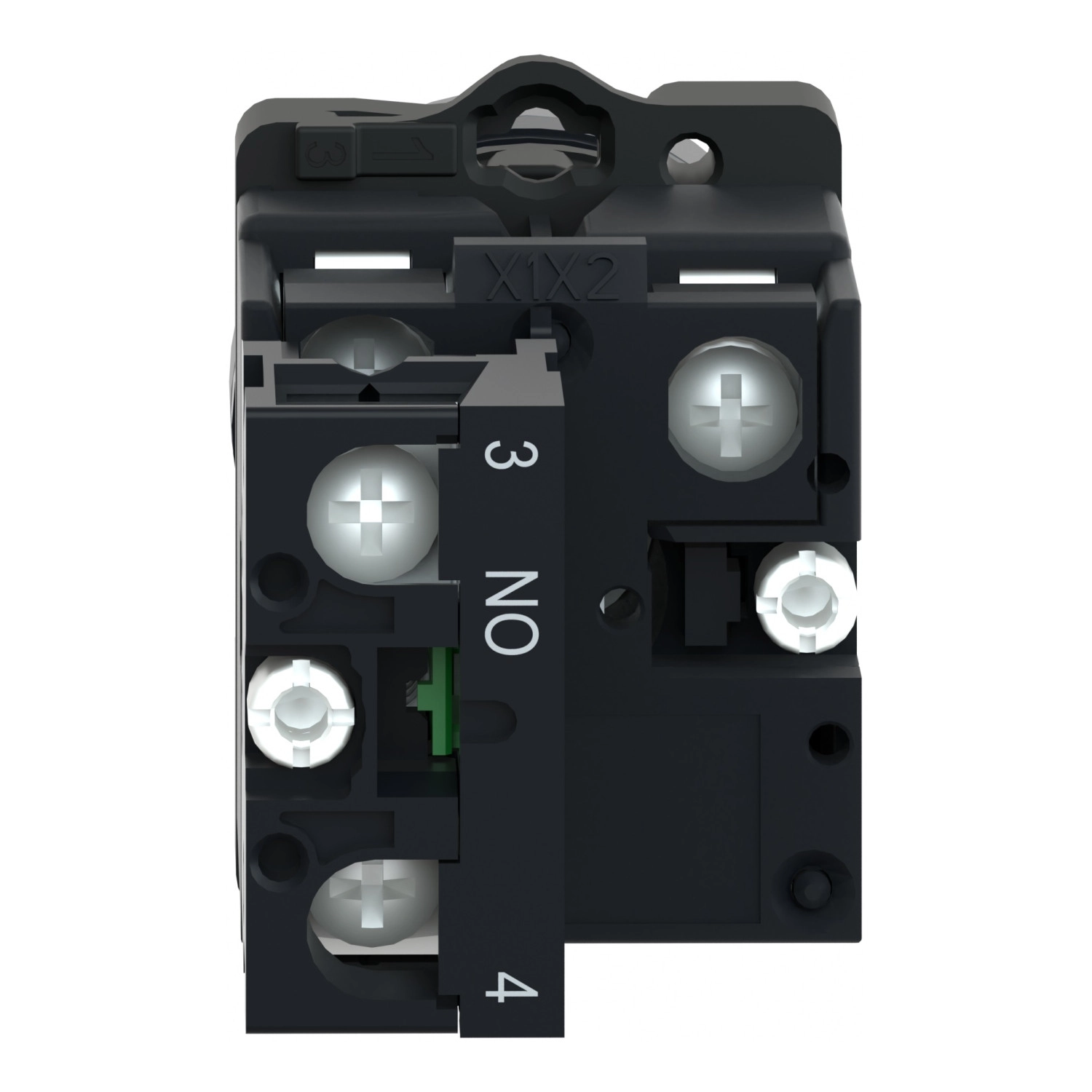

Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Mechanikai élettartam: 1500000 ciklus
Csatlakozások - kapcsok: Csavaros sorkapcsok, szorítókapacitás: 2 x 1,5 mm²
Csavaros sorkapcsok, szorítókapacitás: 1 x 2,5 mm²
Faston csatlakozók, csatlakozási méret: 6,3 mm
Csavaros sorkapcsok, szorítókapacitás: 1 x 0,5 mm²
Meghúzási nyomaték: 0,8 N.m
Rövidzárlat elleni védelem: 10 A gL biztosíték az IEC 60269-1 szerint
Hagyományos szabad levegőn mért hőáram: 10 A
Névleges szigetelési feszültség: 600 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 0,27 A 250 V-on, DC-13, Q600
3 A 240 V-on, AC-15, A600
Elektromos tartósság
500000 ciklus, DC-13, 0,2 A 110 V-on, működési sebesség <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
500000 ciklus, DC-13, 3 A 230 V-on, működési sebesség <60 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-4 szerint
Jelzés és világítás
Jelzés típusa: Folyamatos
Fényforrás: LED
Izzó foglalat: BA 9s
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 19…26 V AC/DC
Áramfogyasztás: < 20 mA
Élettartam: 10000 h
Méretek
Szélesség: 30 mm
Magasság: 42 mm
Mélység: 74,5 mm
Környezeti jellemzők
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -25…55 °C
Túlfeszültség kategória: I. osztály az IEC 536 szerint
IP védettségi fokozat: IP65
IK védettségi fokozat: IK03 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, IEC 60947-1, GB 14048.1
Terméktanúsítványok: CE, CCC
Rezgésállóság: 10 gn (f= 40…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
