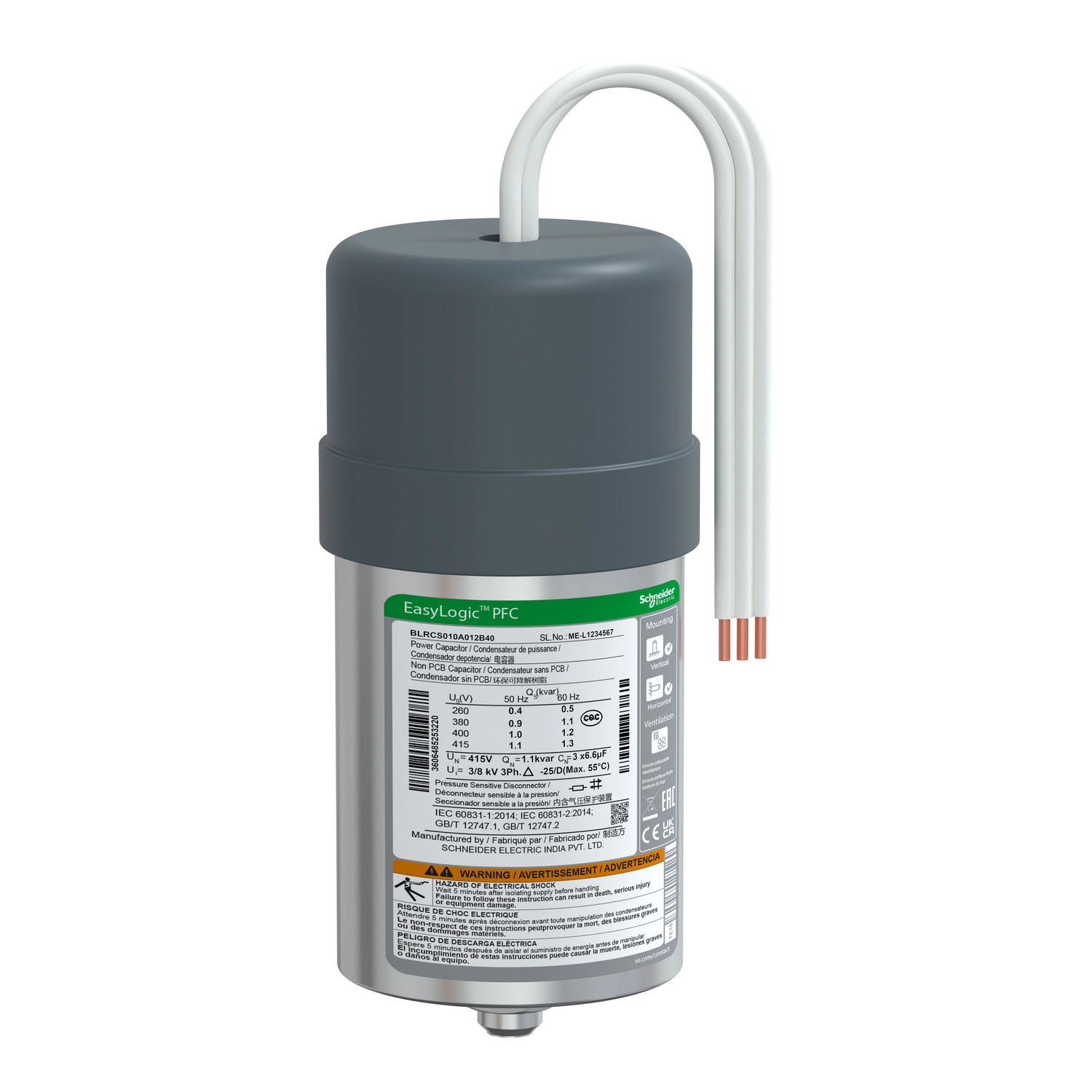

A Schneider Electric EasyLogic PFC Capacitor sorozata hatékony megoldást kínál a teljesítménytényező korrekciójához, ami napjaink energiatudatos ipari és kereskedelmi környezetében kulcsfontosságú. A BLRCS010A012B40 típusú standard kondenzátor 1 kVar (50 Hz) / 1,2 kVar (60 Hz) teljesítménnyel rendelkezik 400 V névleges feszültségnél, ideális választás közepes méretű villamos rendszerek teljesítménytényezőjének javítására.
A termék többféle feszültség- és frekvenciakombinációban használható: 380 V-on 0,9 kVar (50 Hz) vagy 1,1 kVar (60 Hz), 400 V-on 1 kVar (50 Hz) vagy 1,2 kVar (60 Hz), illetve 415 V-on 1,1 kVar (50 Hz) vagy 1,3 kVar (60 Hz) teljesítményt biztosít. A kondenzátor kiemelkedő műszaki tulajdonságokkal rendelkezik, beleértve a maximum 1,1 × Un megengedett folyamatos túlfeszültséget (24 órából 8 órán keresztül), valamint az 1,5 × In folyamatos túláram kapacitást. A névleges feszültségtartomány 380-415 V AC, 50/60 Hz frekvencián.
A Schneider Electric BLRCS010A012B40 kondenzátor kiemelkedően alacsony veszteségi értékekkel büszkélkedhet: a dielektromos veszteség kevesebb mint 0,2 W/kVar, míg a teljesítményveszteség 0,5 W/kVAr alatt marad. A kapacitástűrés -5% és +10% között mozog. A terméket szigorú vizsgálatoknak vetik alá, beleértve a 2,15 × Un AC feszültségpróbát a csatlakozók között 10 másodpercig, valamint a csatlakozó és a burkolat között 3 kV AC (≤ 660 V esetén) vagy 6 kV AC (≥ 660 V esetén) feszültségpróbát szintén 10 másodpercig. A bekapcsolási áram a névleges áram 200-szorosa lehet, a maximális éves kapcsolási műveletek száma pedig 5000.
A Schneider Electric BLRCS010A012B40 kondenzátor hosszú, 100 000 órás élettartammal rendelkezik. A dielektrikum anyaga Zn/Al ötvözettel fémbevonatos polipropilén film, az impregnáló anyag pedig PCB-mentes lágy PUR gyanta, amely biodegradábilis. A termék beltéri telepítésre készült, dupla Faston csatlakozókkal rendelkezik, és függőleges felszerelést igényel. Méreteit tekintve 63 mm átmérőjű és 140 mm magasságú, így kompakt megoldást kínál a helytakarékos telepítésekhez. Az IP20 védettségi fokozat biztosítja a megfelelő védelmet beltéri környezetben, működési hőmérséklet-tartománya -25°C-tól +55°C-ig terjed, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik. A termék 2000 méter tengerszint feletti magasságig használható, és megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak.
Schneider Electric EasyCan - BLRCS010A012B40 -1 kvar Serleg kondenzátor 400V műszaki adatok
Fő jellemzők
Termékcsalád: EasyLogic
Terméktípus: Standard kondenzátor
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozat neve: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: <= 10 %
Elektromos paraméterek
0.9 kvar 380 V 50 Hz
1.1 kvar 380 V 60 Hz
1 kvar 400 V 50 Hz
1.2 kvar 400 V 60 Hz
1.1 kvar 415 V 50 Hz
1.3 kvar 415 V 60 Hz
Megengedett max. feszültség: 1.1 x Un (24 órából 8 órán keresztül)
Folyamatos túláram kapacitás: 1.5 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő adatok
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: - 5 % - 10 %
Feszültségpróba: 2.15 x Un AC a csatlakozók között 10 másodpercig
<= 660 V - 3 kV AC a csatlakozó és burkolat között 10 másodpercig
>= 660 V - 6 kV AC a csatlakozó és burkolat között 10 másodpercig
Bekapcsolási áram: 200 x In
Maximális kapcsolási művelet évente: 5000
Élettartam órában: 100000 h
Dielektrikum anyaga: Fémbevonatos polipropilén film Zn/Al ötvözettel
Impregnáló anyag: PCB-mentes lágy PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozók: Dupla Faston csatlakozó
Felszerelési mód: Függőleges
Átmérő: 63 mm
Magasság: 140 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérséklet osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
