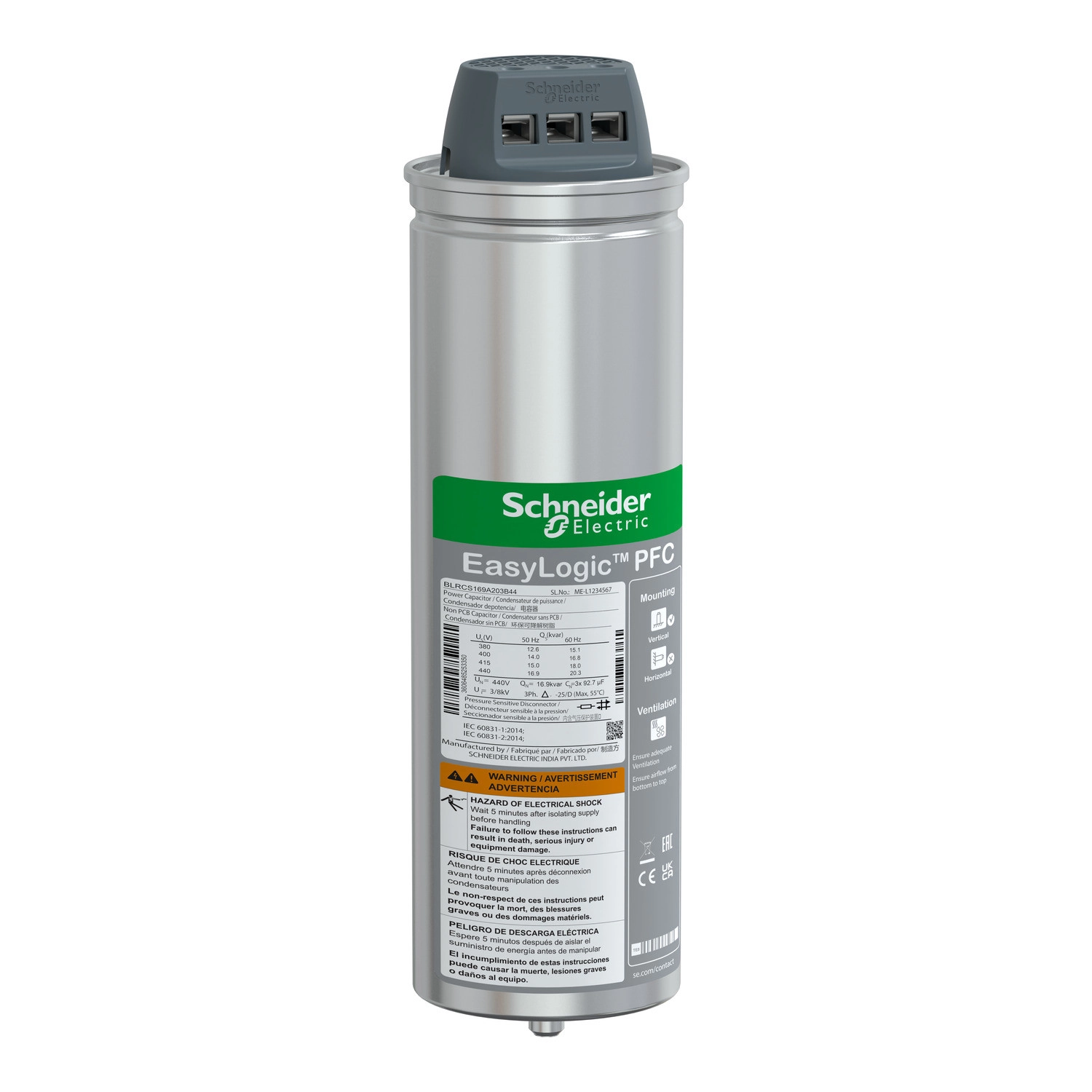

Az EasyLogic PFC kondenzátor, a Schneider Electric fejlett fázisjavító megoldása kiváló választás ipari és kereskedelmi villamosenergia-rendszerek teljesítménytényezőjének javítására. A BLRCS169A203B44 típusú standard kivitelű kondenzátor 50 Hz-en 16,9 kvar, míg 60 Hz-en 20,3 kvar teljesítményt biztosít 440 V-os hálózaton, így hatékonyan csökkenti a meddő energiafogyasztást és a kapcsolódó költségeket.
A termék kifejezetten olyan alkalmazásokhoz ajánlott, ahol a hálózati felharmonikus tartalom nem haladja meg a 10%-ot. Az EasyLogic PFC kondenzátor maximális megengedett feszültsége a névleges érték 1,1-szerese (8 órán át 24 órás perióduson belül), folyamatos túláram kapacitása pedig a névleges áram 1,5-szerese. A kondenzátor bekapcsolási áramlökése rendkívül magas, a névleges áram 200-szorosa is lehet, amit a védelmi rendszerek tervezésekor figyelembe kell venni.
Műszaki kialakítását tekintve a BLRCS169A203B44 kondenzátor fémezett polipropilén fóliát használ cink/alumínium ötvözettel, impregnálása PCB-mentes, lágy PUR gyantával történik, amely biodegradábilis. A kondenzátor IP20-as védettséggel rendelkezik, működési hőmérséklettartománya -25°C és +55°C között van, D hőmérsékleti osztályba tartozik, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik. A termék kiemelkedő élettartama 100 000 óra, és évente legfeljebb 5000 kapcsolási műveletet visel el. A kondenzátor kapacitástűrése -5% és +10% között mozog, dielektromos veszteségei kevesebb mint 0,2 W/kvar, teljesítményveszteségei pedig kevesebb mint 0,5 W/kVAr értéket mutatnak.
A Schneider Electric EasyLogic PFC Capacitor BLRCS169A203B44 modellje kizárólag beltéri telepítésre alkalmas, függőleges szerelési pozícióban. ClampTite csatlakozókkal rendelkezik a könnyű telepítés érdekében. Méreteit tekintve átmérője 90 mm, magassága pedig 308 mm. A kondenzátor telepítési magassága legfeljebb 2000 méter lehet a tengerszint felett. Feszültségpróba során a kondenzátor termináljai között 2,15 x Un AC feszültséget kell 10 másodpercig elviselnie, míg a terminál és a ház között ≤660 V esetén 3 kV AC, ≥660 V esetén pedig 6 kV AC feszültséget 10 másodpercen keresztül. A termék megfelel az IEC 60831-1 és IEC 60831-2 nemzetközi szabványoknak, ami garantálja a minőséget és a biztonságos működést.
Schneider Electric EasyCan - BLRCS169A203B44 -16.9 kvar Serleg kondenzátor 440V műszaki adatok
Általános jellemzők
Termékcsalád: EasyLogic
Terméktípus: Standard kivitelű kondenzátor
Terméknév: EasyLogic PFC Capacitor
Sorozatnév: EasyLogic PFC Capacitor
Cikkszám: BLRCS169A203B44
Villamos paraméterek
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek: 16.9 kvar 440 V 50 Hz / 20.3 kvar 440 V 60 Hz
Hálózati harmonikus tartalom: <= 10 %
Névleges feszültség: 440 V AC 50/60 Hz
Maximális megengedett feszültség: 1.1 x Un (8 óra 24 órán belül)
Folyamatos túláram kapacitás: 1.5 x In
Bekapcsolási áram: 200 x In
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: -5 % és +10 % között
Tesztelési jellemzők
Feszültségpróba: 2.15 x Un AC a kapcsok között 10 másodpercig
≤ 660 V - 3 kV AC a kapocs és a ház között 10 másodpercig
≥ 660 V - 6 kV AC a kapocs és a ház között 10 másodpercig
Üzemeltetési jellemzők
Maximális kapcsolási műveletek száma évente: 5000
Élettartam: 100000 óra
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel
Impregnáló anyag: PCB-mentes lágy PUR gyanta, Biodegradábilis
Mechanikai jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozók - kapcsok: ClampTite kapocs
Szerelési mód: Függőleges
Átmérő: 90 mm
Magasság: 308 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Üzemeltetési magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet üzemelés közben: -25...55 °C
Relatív páratartalom: 95 %
