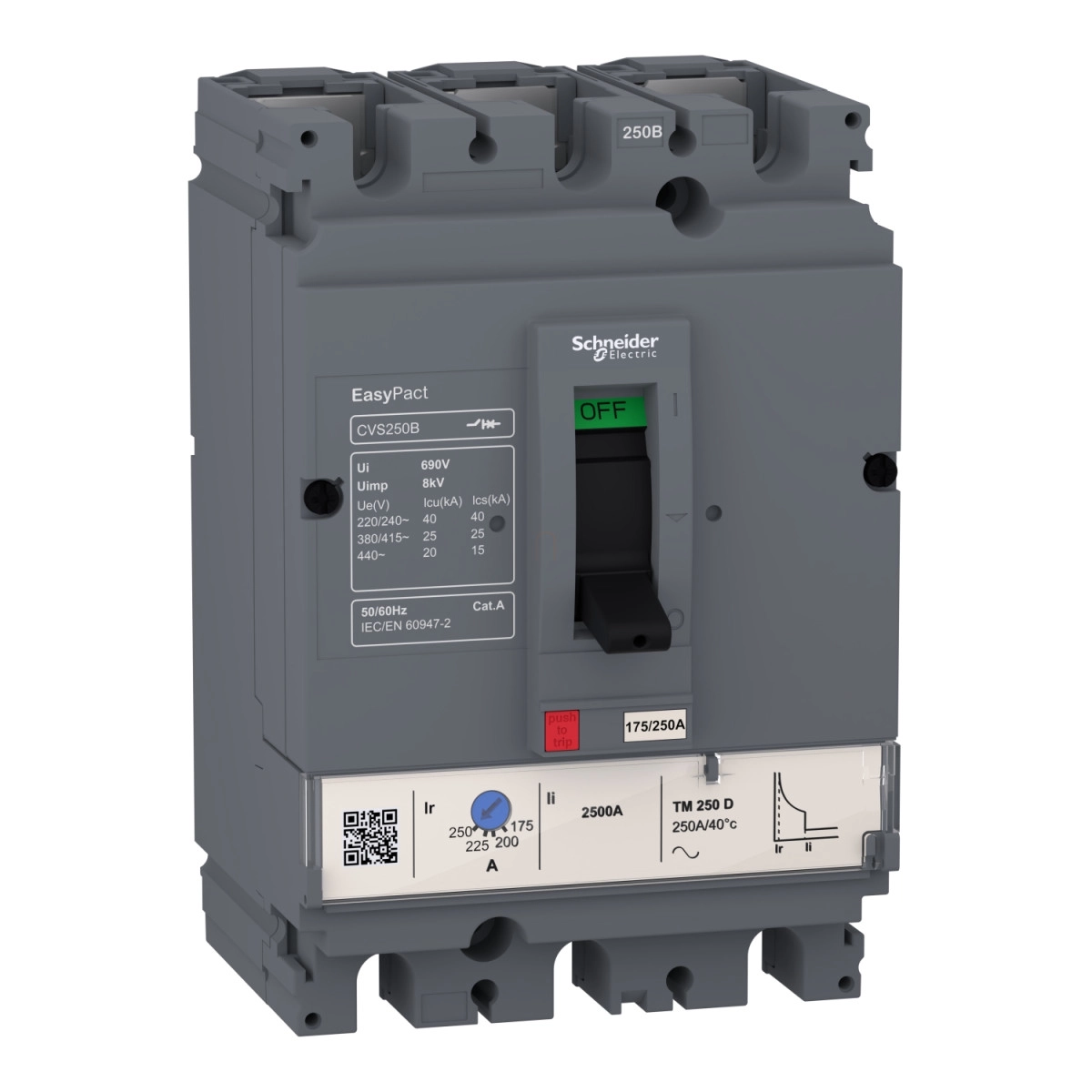

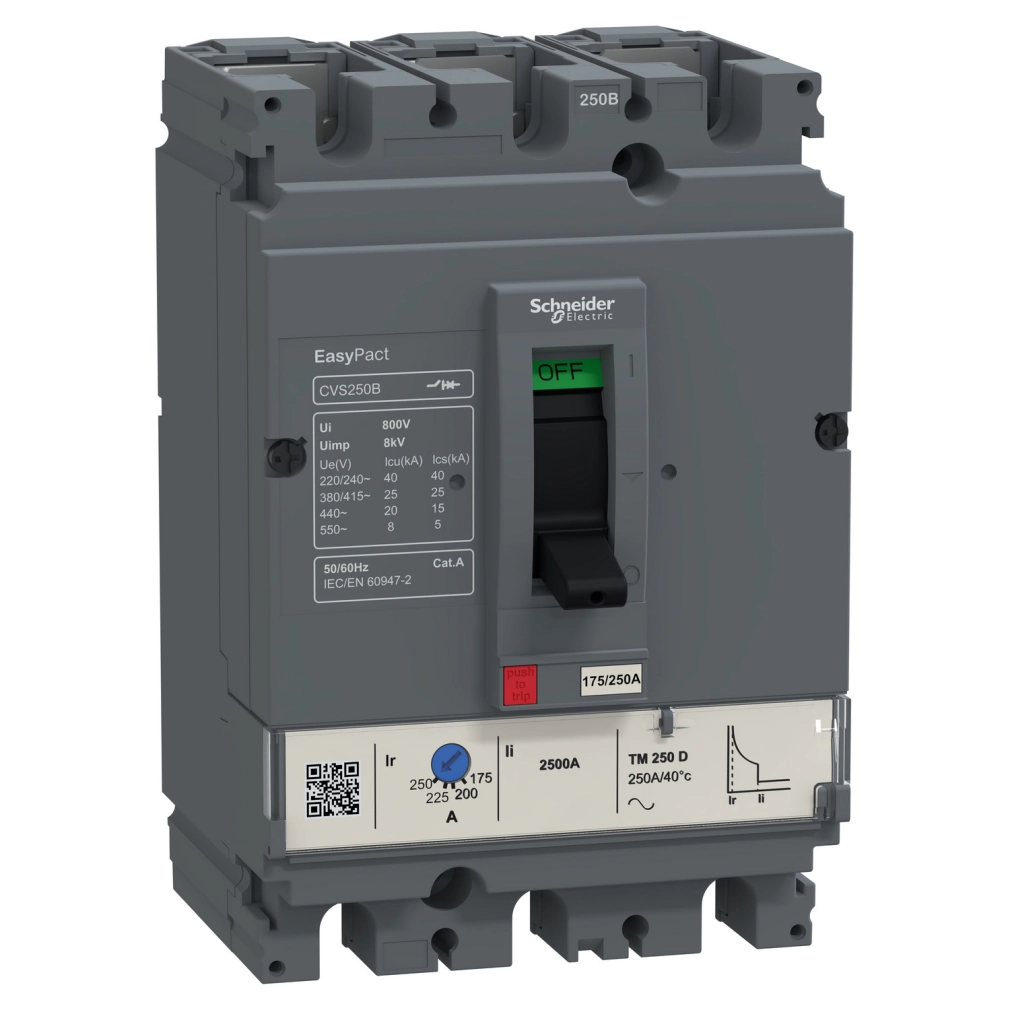

Schneider Electric EasyPact CVS - LV525301 - CVS250B (25 kA) 3P3D TM160D
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CVS250B megszakító az EasyPact CVS100...250 termékcsalád tagja, TM-D típusú hő-mágneses kioldóegységgel rendelkezik. A termék különlegessége a B osztályú megszakítóképesség, amely különböző feszültségszinteken is megbízhatóan működik: 40 kA 220/240 V AC, 25 kA 380/415 V AC és 20 kA 440 V AC hálózatokon, megfelelve az IEC 60947-2 szabvány követelményeinek. A túlterhelés-védelem 112-160 A tartományban állítható, míg a rövidzárlat elleni védelem fix, 1250 A beállított értékkel rendelkezik. A kapcsoló állapota könnyen leolvasható a beépített kontaktus-pozíció indikátornak köszönhetően.
A megszakító kiemelkedő élettartammal büszkélkedhet: mechanikai szempontból 20000, elektromos szempontból pedig 10000 ciklust képes teljesíteni (415 V, névleges áram mellett, az IEC 60947-2 szabvány szerint). Az [Ics] névleges üzemi megszakítóképesség értékei: 15 kA (440 V), 25 kA (380/415 V) és 40 kA (220/240 V). A készülék üzemi kategóriája "A", amely meghatározza alkalmazási területét, és nincs beépített földzárlatvédelmi funkcióval ellátva.
A megszakító tervezése során a mérnökök a funkcionalitás mellett a telepíthetőség és a méretek optimalizálására is figyelmet fordítottak. A készülék 105 mm széles, 86 mm mély és 161 mm magas. Az elülső szerelésű egység csavaros csatlakozást biztosít, a csatlakozások közötti távolság 35 mm. Az IP40 védettségi fokozat megfelelő védelmet nyújt por ellen, miközben a termék -25°C és +70°C közötti környezeti hőmérsékleti tartományban képes üzemelni. Tárolási hőmérséklet-tartománya -50°C és +85°C között van, így szélsőséges körülmények között is alkalmazható.
Schneider Electric EasyPact CVS műszaki adatok
Általános adatok
Termékcsalád: EasyPact
Terméktípus: EasyPact CVS100...250
Terméknév: EasyPact CVS
Készülék rövid neve: CVS250B
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Cikkszám: LV525301
Műszaki jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat-védelem (Vigi kiegészítővel): Nincs
Névleges áramerősség [In]: 160 A 40°C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
20 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hő-mágneses
Kioldóegység névleges értéke: 160 A 40°C-on
Védelem típusa: Túlterhelés-védelem (termikus)
Rövidzárlat-védelem (mágneses)
Kiegészítő információk
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: B
Névleges üzemi megszakítóképesség [Ics]: 15 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In (IEC 60947-2 szerint)
Vezérlés típusa: Átváltó
Termikus védelem beállítási tartomány: 112...160 A
Hosszú idejű kioldás beállítási típusa Ir: Állítható
Hosszú idejű kioldás beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítás típusa: Fix
Pillanat kioldás beállítás típusa Ii: Fix
Pillanat kioldás beállítási tartomány: 1250 A
Érintkező pozíció jelző: Igen
Szerelés és csatlakoztatás
Szerelési alap: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Méretek
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti feltételek
Szabványok: IEC 60947-2, EN 60947-2
Termék tanúsítványok: GOST, IEC
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
