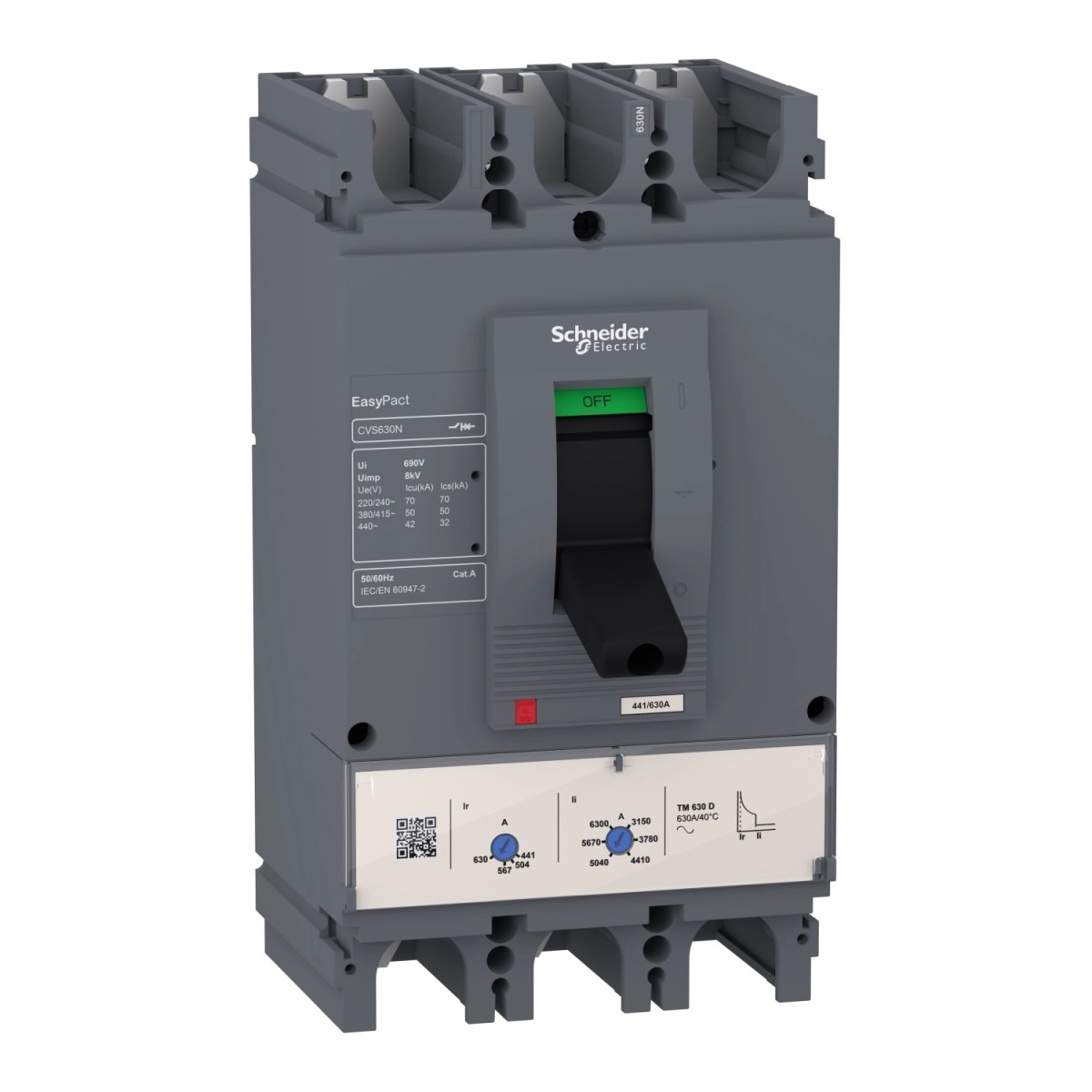

Schneider Electric EasyPact CVS - LV563315 - CVS630N (50 kA) 3P3D TM500D
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A LV563315 cikkszámú CVS630N megszakító névleges áramerőssége 500A (40°C-on), és kimagasló megszakítóképességgel rendelkezik: 70 kA 220/240V AC feszültségen, 50 kA 380/415V AC feszültségen, valamint 42 kA 440V AC feszültségen az IEC 60947-2 szabvány szerint. Ez a nagy megszakítóképesség különösen olyan környezetben előnyös, ahol a potenciális rövidzárlati áramok magasak lehetnek. A termék N besorolású megszakítóképességgel rendelkezik, ami biztosítja a megbízható működést még szélsőséges körülmények között is.
A megszakító TM-D típusú kioldóegységgel szerelt, amely termikus-mágneses technológiát alkalmaz. A termikus védelem beállítási tartománya 350-500A között állítható, ami lehetővé teszi a felhasználó számára, hogy a védelmet az adott alkalmazáshoz igazítsa. A mágneses pillanatműködésű kioldás beállítási tartománya 5-10-szeres névleges áram között változtatható. Az Ir hosszú késleltetésű kioldási érték beállítható, tartománya 0,7-1 x In, míg az Ii azonnali kioldási beállítás típus szintén állítható. A megszakító érintkezőhelyzet-jelzővel rendelkezik, ami növeli a biztonságot és a kezelhetőséget. A vezérlés kapcsolókarral történik, ami egyszerű és intuitív kezelést tesz lehetővé.
A CVS630N megszakító magas élettartam-értékekkel büszkélkedhet: mechanikai tartóssága 15000 ciklus, elektromos élettartama pedig 4000 ciklus 415V névleges áramnál az IEC 60947-2 szerint. A berendezés telepítési módja fix, a csatlakozás csavaros kivitelben történik. A készülék 45 mm-es csatlakozási osztásközzel rendelkezik, és mind a felső, mind az alsó csatlakozása elölről történik, ami megkönnyíti a telepítést és a karbantartást. A méretei (szélesség: 140 mm, mélység: 110 mm, magasság: 255 mm) optimálisak kompakt elosztóberendezésekbe való beépítéshez is. A termék IP40 védettségi fokozattal rendelkezik, így megfelelő védelmet nyújt a por és a véletlen érintés ellen. A megszakító széles működési hőmérséklet-tartományban (-25°C és +70°C között) használható, tárolási hőmérséklet-tartománya pedig -50°C és +85°C közötti, ami sokféle környezetben való alkalmazhatóságot biztosít.
Schneider Electric EasyPact CVS - LV563315 -CVS630N (50 kA) 3P3D TM500D műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630N
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Műszaki paraméterek
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat-védelem (Vigi kiegészítő): Nélkül
Névleges áram [In]: 500 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 70 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
42 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 500 A 40 °C-on
Védelem típusa: Túlterhelés elleni védelem (termikus)
Rövidzárlat elleni védelem (mágneses)
Kiegészítő információk
Névleges impulzus-állóképesség [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: N
Névleges üzemi megszakítóképesség [Ics]: 70 kA 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
32 kA 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Mechanikai tartósság: 15000 ciklus
Elektromos tartósság: 4000 ciklus 415 V In esetén, IEC 60947-2 szerint
Vezérlés típusa: Kapcsolókar
Termikus védelem beállítási tartománya: 350...500 A
Hosszú késleltetésű kioldás beállítási típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű késleltetés beállítási típusa: Rögzített
Pillanatműködésű kioldás beállítási típusa Ii: Állítható
Pillanatműködésű kioldás beállítási tartománya: 5...10 x In
Mechanikai jellemzők
Érintkezőhelyzet-jelző: Igen
Rögzítési alap: Hátlap
Felszerelési mód: Rögzített
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztásköz: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 140 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti jellemzők
Szabványok: IEC 60947-2
EN 60947-2
Terméktanúsítványok: GOST
IEC
Elektromos áramütés elleni védettségi osztály: II. osztály
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tárolás során: -50...85 °C
