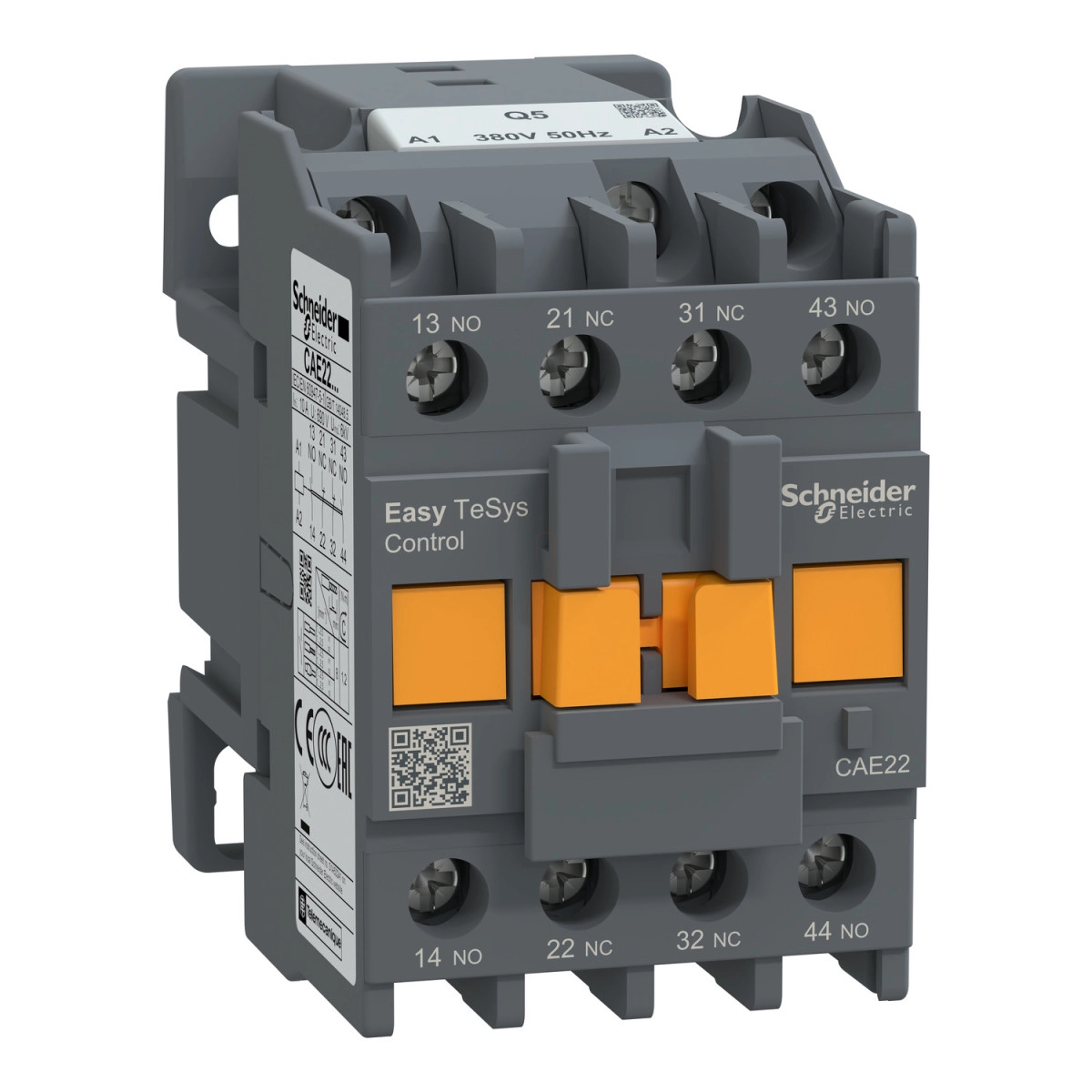

Schneider Electric Easypact TVS - CAE22Q5 -Védelmi relé
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CAE22Q5 modell 2 NO (záró) és 2 NC (nyitó) érintkezővel rendelkezik, maximálisan 690 V AC üzemi feszültséggel használható, valamint 380 V AC 50 Hz vezérlőköri feszültséggel működik. Különösen alkalmas AC-14 és AC-15 felhasználási kategóriájú alkalmazásokhoz. A termék kiemelkedő műszaki jellemzői közé tartozik a 6 kV névleges lökőfeszültség-állóság az IEC 60947 szabványnak megfelelően, valamint a 10 A konvencionális, szabad levegőn mért termikus áram (40 °C-on). Irms névleges bekapcsolási képessége 140 A 690 V AC feszültségen az IEC 60947-5-1 szabványnak megfelelően, míg a névleges szigetelési feszültség 690 V az IEC 60947-5-1 szerint.
A CAE22Q5 vezérlőrelé telepítése rendkívül egyszerű, hiszen egyaránt szerelhető lapra vagy sínre. A csatlakoztatást csavaros sorkapcsok biztosítják, amelyek 1...2,5 mm² kábelkeresztmetszettel kompatibilisek, legyen szó rugalmas vagy tömör kábelekről, kábelbilinccsel vagy anélkül. A javasolt meghúzási nyomaték 1,2 Nm a csavaros sorkapcsoknál, Philips No 2 csavarhúzóval. A működés szempontjából fontos tudni, hogy a vezérlőköri feszültség üzemi határértékei 0,85...1,1 Uc 50 Hz-en, míg a leesési értéke 0,3...0,6 Uc. A működési idő tekintetében a tekercs gerjesztésekor az NC nyitás 4...19 ms, az NO zárás 12...22 ms, míg a tekercs gerjesztés megszűnésekor az NC nyitás 4...12 ms, az NO zárás pedig 6...17 ms.
A CAE22Q5 kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklus teljesítésére is képes. Maximum 180 kapcsolás/perc sebességgel működtethető. A tekercs bekapcsolási teljesítménye 70 VA 50 Hz-en (20 °C-on), tartó teljesítményfelvétele pedig 8 VA 50 Hz-en (20 °C-on). A minimális kapcsolási feszültség 17 V, míg a minimális kapcsolási áram 5 mA. Az érintkezők közötti átfedés-mentes idő 1,5 ms mind a gerjesztés, mind a gerjesztés megszűnése során az NC és NO érintkezők között. A szigetelési ellenállás magasabb, mint 10 MOhm. A termék méretei: 74 mm magasság, 45 mm szélesség és 80 mm mélység, nettó súlya 0,28 kg. Működési hőmérséklet-tartománya -20...70 °C, tárolási hőmérséklet-tartománya -60...80 °C, és akár 3000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
Schneider Electric Easypact TVS - CAE22Q5 műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsoport: Easy TeSys Control Relay
Termék vagy összetevő típusa: Vezérlőrelé
Eszköz rövid neve: CAE
Mágneskapcsoló alkalmazás: Vezérlőáramkör
Szín: Szürke (RAL 7011)
Kiegészítő jellemzők
Felhasználási kategória: AC-14, AC-15
Pólusérintkező összetétel: 2 NO + 2 NC
Névleges üzemi feszültség [Ue]: <= 690 V AC
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramkör feszültsége [Uc]: 380 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Konvencionális szabad levegőn mért termikus áram [Ith]: 10 A (40 °C-on)
Irms névleges bekapcsolási képesség: 140 A 690 V AC-nál az IEC 60947-5-1 szerint
Névleges rövid idejű áram [Icw]: 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosíték névleges értéke: 10 A gG 690 V-nál az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-5-1 szerint
Rögzítési alap: Lap, Sín
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros szorítókapcsok 1 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül
Csavaros szorítókapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül
Csavaros szorítókapcsok 1 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel
Csavaros szorítókapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel
Csavaros szorítókapcsok 1 1...2,5 mm² - kábel merevség: tömör kábelvég nélkül
Csavaros szorítókapcsok 2 1...2,5 mm² - kábel merevség: tömör kábelvég nélkül
Javasolt meghúzási nyomaték: 1,2 Nm - csavaros szorítókapcsok esetén - Philips 2-es csavarhúzóval
Működési paraméterek
Vezérlőáramköri feszültség határértékei: Üzemi: 0,85...1,1 Uc 50 Hz-en
Leesési: 0,3...0,6 Uc
Működési idő: 4...19 ms tekercsgerjesztés és NC nyitás
12...22 ms tekercsgerjesztés és NO zárás
4...12 ms tekercsgerjesztés megszűnése és NC nyitás
6...17 ms tekercsgerjesztés megszűnése és NO zárás
Mechanikai élettartam: 10 millió ciklus
Maximum működési gyakoriság: 180 ciklus/perc
Bekapcsolási teljesítmény VA-ban: 70 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Átfedés nélküli idő: 1,5 ms gerjesztéskor NC és NO érintkező között
1,5 ms gerjesztés megszűnéskor NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Mechanikai robusztusság: Ütés nyitott relénél: 7 Gn 11 ms-ig
Ütés zárt relénél: 10 Gn 11 ms-ig
Rezgés nyitott relénél: 1,5 Gn, 5...300 Hz
Rezgés zárt relénél: 3 Gn, 5...300 Hz
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Környezeti feltételek
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Működési környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Működési magasság: 3000 m teljesítménycsökkenés nélkül
