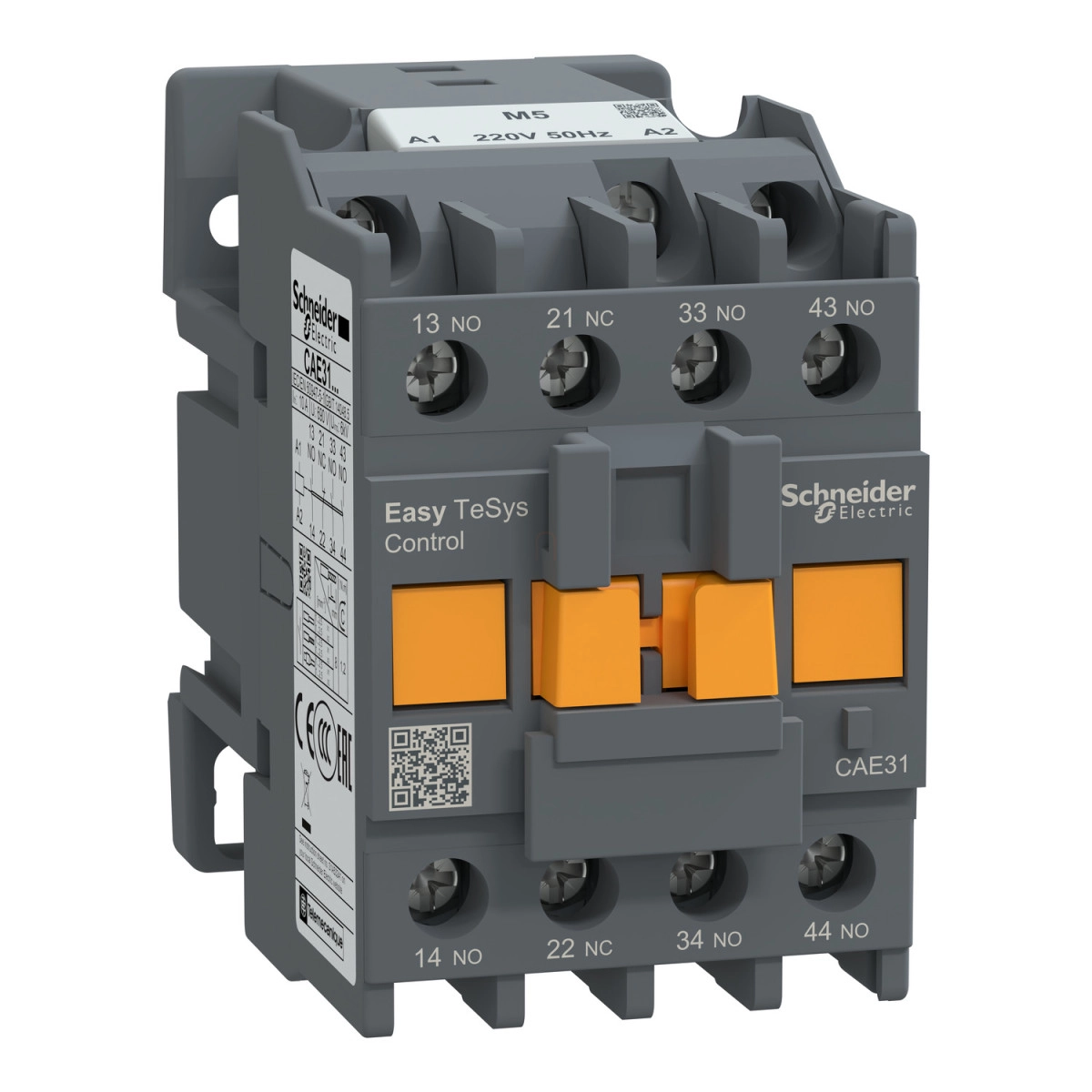

Schneider Electric Easypact TVS - CAE31M5 -Védelmi relé
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CAE31M5 kontaktor 3 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek akár 690 V AC feszültségig használhatók AC-14 és AC-15 felhasználási kategóriákban. A tekercs 220 V AC 50 Hz vezérlőfeszültséggel működik, ahol az üzemi feszültségtartomány 0.85...1.1 Uc, míg a kiejtési feszültség 0.3...0.6 Uc között van. Ez a széles működési tartomány lehetővé teszi a stabilitást még változó hálózati körülmények között is. A 6 kV lökőfeszültség-állóság (IEC 60947 szabvány szerint) további védelmet biztosít a feszültségcsúcsokkal szemben.
A relé kiemelkedő műszaki tulajdonságokkal rendelkezik, beleértve a 10 A hagyományos szabad levegőben mért termikus áramot (40 °C-on), 140 A névleges bekapcsolási képességet 690 V AC mellett (IEC 60947-5-1 szabvány szerint), valamint 120 A - 500 ms és 140 A - 100 ms névleges rövid idejű áramerősséget. A készülékhez ajánlott biztosíték 10 A gG típusú 690 V feszültségen (IEC 60947-5-1 szerint). A szigetelési feszültség 690 V (IEC 60947-5-1 szabvány szerint), ami biztonságos üzemeltetést garantál.
A CAE31M5 relé rendkívül rugalmas telepítési lehetőségeket kínál, mivel mind lemezre, mind sínre szerelhető. A készüléket csavaros kapcsokkal látták el, amelyek különböző kábelkonfiguációkat támogatnak: 1...2,5 mm² rugalmas kábelek kábelvég nélkül vagy kábelvéggel, valamint tömör kábelek kábelvég nélkül. Az ajánlott meghúzási nyomaték 1,2 Nm a csavaros kapcsokhoz, Philips 2-es csavarhúzóval.
A működési idő tekintetében a CAE31M5 gyors reagálást biztosít: a tekercs gerjesztésekor az NC érintkező 4...19 ms alatt nyit, az NO érintkező 12...22 ms alatt zár. A tekercs legerjesztésekor az NC érintkező 4...12 ms alatt zár, az NO érintkező pedig 6...17 ms alatt nyit. A maximális működési frekvencia 180 ciklus/perc, ami intenzív használatot tesz lehetővé. Az indítási teljesítmény 70 VA 50 Hz-en (20 °C-on), míg a tartó teljesítményfelvétel mindössze 8 VA 50 Hz-en (20 °C-on), ezáltal energiahatékony működést biztosítva. A minimális kapcsolási feszültség 17 V, a minimális kapcsolási áram pedig 5 mA.
A CAE31M5 relé mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A készülék ellenáll a 10 Gn erejű rázkódásnak 11 ms időtartamig zárt állapotban (7 Gn nyitott állapotban), valamint a 3 Gn erősségű rezgésnek 5...300 Hz frekvenciatartományban zárt állapotban (1,5 Gn nyitott állapotban), így kifejezetten alkalmas zord ipari környezetben való használatra. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló villamos szigetelést biztosít.
A relé kompakt méretekkel rendelkezik: 74 mm magasság, 45 mm szélesség és 80 mm mélység, mindössze 0,28 kg nettó tömeg mellett. IP2X védettségi fokozata (IEC 60529 szerint) és TH védőkezelése (IEC 60068 szerint) tovább növeli a termék tartósságát. A CAE31M5 széles hőmérséklettartományban használható, -20...70 °C üzemi és -60...80 °C tárolási környezeti hőmérséklettel, valamint 3000 m tengerszint feletti magasságig működtethető teljesítménycsökkenés nélkül. A termék megfelel az IEC 60947-5-1 szabványnak és GOST tanúsítvánnyal rendelkezik, ami garantálja a nemzetközi minőségi és biztonsági előírásoknak való megfelelést.
Schneider Electric Easypact TVS - CAE31M5 -Védelmi relé műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control Relay
Termék vagy komponens típus: Vezérlő relé
Eszköz rövid neve: CAE
Kontaktor alkalmazás: Vezérlő áramkör
Szín: Szürke (RAL 7011)
Kiegészítő információk
Felhasználási kategória: AC-14, AC-15
Érintkező összeállítás: 3 NO + 1 NC
Névleges üzemi feszültség: <= 690 V AC
Vezérlő áramkör típusa: AC 50 Hz
Vezérlő áramkör feszültsége: 220 V AC 50 Hz
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947 szerint)
Hagyományos szabad levegőben mért termikus áram: 10 A (40 °C-on)
Névleges bekapcsolási képesség: 140 A 690 V AC mellett (IEC 60947-5-1 szerint)
Névleges rövid idejű áramerősség: 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosíték besorolása: 10 A gG 690 V mellett (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség: 690 V (IEC 60947-5-1 szerint)
Telepítés és csatlakozások
Rögzítési lehetőség: Lemez, Sín
Csatlakozások - kapcsok: Csavaros kapcsok 1-2,5 mm² között (különböző kábeltípusokhoz)
Ajánlott meghúzási nyomaték: 1,2 Nm (Philips No 2 csavarhúzóval)
Teljesítmény jellemzők
Vezérlő áramkör feszültségi határértékek: Üzemi: 0,85...1,1 Uc 50 Hz-en, Kiejtési: 0,3...0,6 Uc
Működési idő: 4...19 ms tekercs gerjesztés és NC nyitás, 12...22 ms tekercs gerjesztés és NO zárás, 4...12 ms tekercs legerjesztés és NC zárás, 6...17 ms tekercs legerjesztés és NO nyitás
Mechanikai élettartam: 10 millió ciklus
Maximális működési frekvencia: 180 ciklus/perc
Indítási teljesítmény: 70 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség/áram: 17 V / 5 mA
Fizikai jellemzők
Méretek (magasság × szélesség × mélység): 74 mm × 45 mm × 80 mm
Mechanikai robusztusság: Ütés - nyitott: 7 Gn 11 ms, zárt: 10 Gn 11 ms; Rezgés - nyitott: 1,5 Gn 5-300 Hz, zárt: 3 Gn 5-300 Hz
Környezeti paraméterek
Szabványok: IEC 60947-5-1
Termék tanúsítványok: GOST
IP védettségi fokozat: IP2X (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
