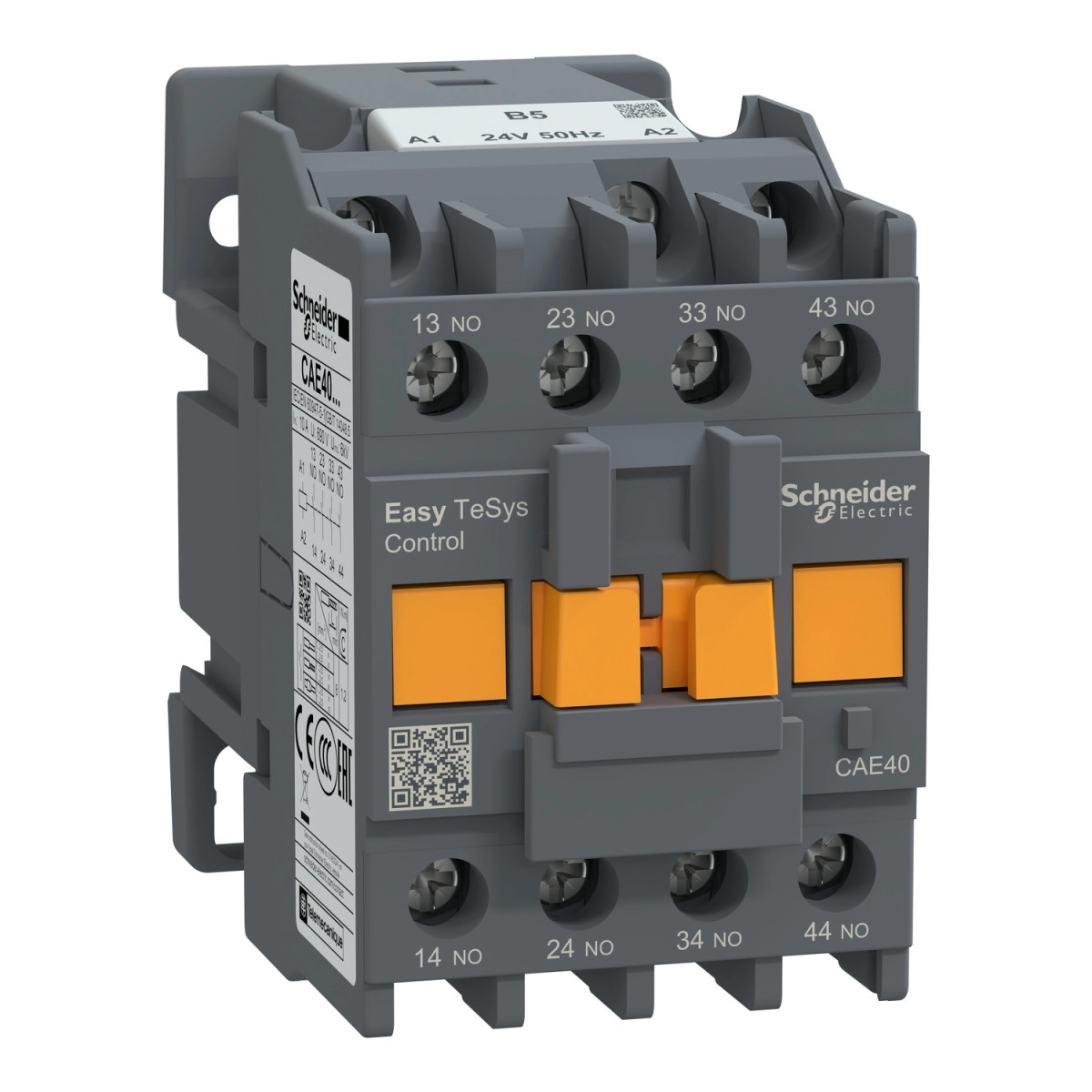

Schneider Electric Easypact TVS - CAE40B5 -Védelmi relé
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A CAE40B5 vezérlőrelé az Easy TeSys termékcsalád részeként ötvözi a költséghatékonyságot és a megbízható teljesítményt. A szürke (RAL 7011) színű kompakt ház mindössze 45 mm szélességű, 74 mm magasságú és 80 mm mélységű, ami kiválóan alkalmassá teszi olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A relé rögzíthető DIN sínre vagy közvetlenül szerelőlapra is, rugalmas telepítési lehetőségeket biztosítva. A csatlakozás csavaros kapcsokkal történik, amelyek 1-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, legyen szó tömör, sodrott vagy érvéghüvellyel ellátott kábelekről.
Műszaki szempontból a CAE40B5 kiemelkedő paraméterekkel rendelkezik. Az AC-15 és AC-14 felhasználási kategóriákba sorolható, 10A hagyományos szabad levegőn mért termikus árammal (40°C-on). A relé lökőfeszültség-állósága 6 kV az IEC 60947 szabványnak megfelelően. Zárlati teljesítőképessége figyelemre méltó: 140A névleges bekapcsolási képesség 690V AC feszültségen az IEC 60947-5-1 szerint, valamint 120A 500 ms-ig, illetve 140A 100 ms-ig tartó rövidzárlati szilárdság. A vezérlőáramkör feszültségtartományai is jól definiáltak: működési tartomány a névleges vezérlőfeszültség 0,85-1,1-szerese között, míg a visszaesési feszültség a névleges vezérlőfeszültség 0,3-0,6-szorosa között van. A működési idők tekintetében a tekercs gerjesztése és az NO érintkezők zárása között 12-22 ms telik el, míg a tekercs gerjesztésének megszűnése után 6-17 ms-mal nyitnak az érintkezők.
A CAE40B5 relé magas mechanikai élettartammal rendelkezik, akár 10 millió kapcsolási ciklus is elérhető vele. A maximális működési frekvencia 180 ciklus percenként, ami gyors vezérlési feladatok ellátására is alkalmassá teszi. A relé kiváló szigetelési ellenállással rendelkezik (>10 MOhm), és mechanikailag is robusztus kialakítású: nyitott állapotban 7 Gn, zárt állapotban 10 Gn ütésállóság 11 ms időtartam mellett, valamint rezgésállósága nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn az 5-300 Hz tartományban. A CAE40B5 védettsége IP2X az IEC 60529 szerint, továbbá TH védőkezeléssel rendelkezik az IEC 60068 szabványnak megfelelően. Működési hőmérséklet-tartománya -20°C-tól +70°C-ig terjed, tárolási hőmérséklete pedig -60°C és +80°C között lehet. A termék akár 3000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
Schneider Electric Easypact TVS - CAE40B5 műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control Relay
Terméktípus: Vezérlőrelé
Eszköz rövid neve: CAE
Alkalmazás: Vezérlőáramkör
Szín: Szürke (RAL 7011)
Műszaki specifikációk
Felhasználási kategória: AC-15, AC-14
Érintkezők összetétele: 4 NO (záróérintkező)
Névleges üzemi feszültség [Ue]: <= 690 V AC
Vezérlőáramkör típusa: AC 50 Hz
Vezérlőáramköri feszültség [Uc]: 24 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A (40 °C-on)
Névleges bekapcsolási képesség: 140 A 690 V AC-nál az IEC 60947-5-1 szerint
Névleges rövid idejű áramtartás [Icw]: 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosíték névleges értéke: 10 A gG 690 V-nál az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-5-1 szerint
Szerelés és csatlakozások
Rögzítési mód: Sín vagy lap
Csatlakozások - kapcsok: Csavaros kapcsok 1-2,5 mm² vezetékekhez (rugalmas kábelvég nélkül, rugalmas kábelvéggel, tömör kábelvég nélkül)
Ajánlott meghúzási nyomaték: 1,2 Nm a csavaros kapcsoknál (Philips 2-es csavarhúzóval)
Működési jellemzők
Vezérlőáramköri feszültséghatárok: Működési: 0,85...1,1 Uc 50 Hz-nél, Elengedési: 0,3...0,6 Uc
Működési idő: 12...22 ms tekercsgerjesztés és NO zárás, 6...17 ms tekercsgerjesztés megszűnése és NO zárás
Mechanikai élettartam: 10 millió ciklus
Maximális működési gyakoriság: 180 ciklus/perc
Bekapcsolási teljesítmény: 70 VA 50 Hz (20 °C-on)
Tartási teljesítményfelvétel: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Szigetelési ellenállás: > 10 MOhm
Mechanikai robusztusság és környezeti feltételek
Ütésállóság: 7 Gn nyitott állapotban, 10 Gn zárt állapotban (11 ms)
Rezgésállóság: 1,5 Gn nyitott állapotban, 3 Gn zárt állapotban (5...300 Hz)
Méretek (M×Sz×Mé): 74 × 45 × 80 mm
Védelmi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet működés közben: -20...70 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
Szabványok: IEC 60947-5-1
