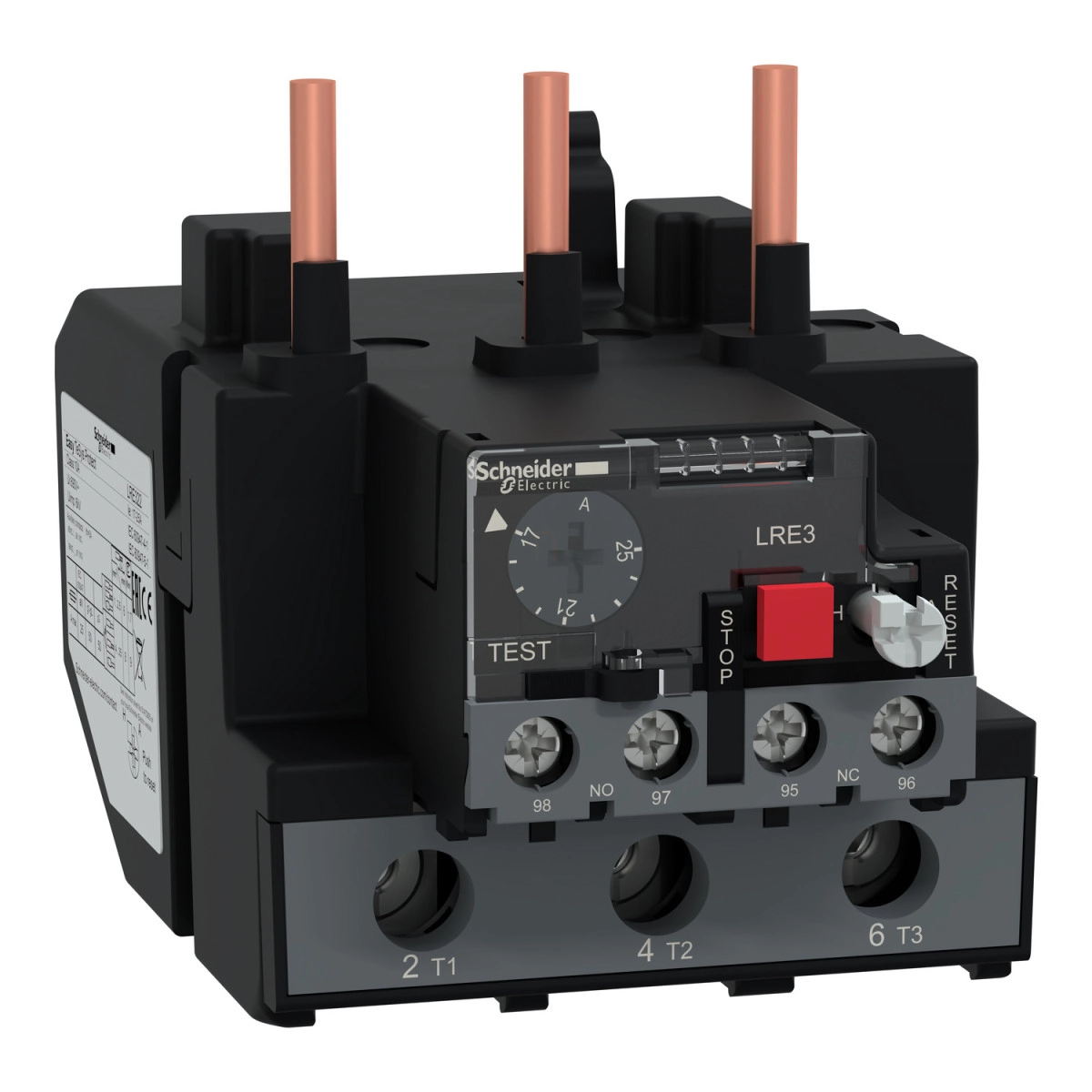

Schneider Electric Easypact TVS - LRE322 - hőfokvédelmi relé 17...25A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A relé 17-25 A közötti tartományban állítható, és 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint. Különleges tulajdonsága a fáziskiesés-érzékenység, amely az Ir áram 130%-ánál kapcsol két fázis esetén, miközben a harmadik fázis 0-n van. A kioldási küszöbérték 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, ami pontos és megbízható védelmet biztosít. A relét -20°C és +60°C közötti hőmérséklet-kompenzációval látták el, így szélsőséges környezeti feltételek mellett is precízen működik.
A LRE322 hőfokvédelmi relé mechanikai robusztussága kiemelkedő: ellenáll 11 ms időtartamú 6 Gn értékű ütéseknek az IEC 60068-2-7 szerint, valamint 3 GN értékű rezgéseknek az IEC 60068-2-6 szerint. A relé 1 NO + 1 NC segédérintkezővel rendelkezik, ami rugalmas felhasználást tesz lehetővé. A jelzőáramkör hagyományos szabad levegőn mért termikus árama 5 A, míg a névleges szigetelési feszültség 690 V az IEC 60947-4-1 szerint. A névleges lökőfeszültség-állóság 6 kV, ami további védelmet nyújt a túlfeszültség ellen. A kezelőszervek között megtalálható egy piros nyomógomb a leállításhoz, valamint egy zöld nyomógomb a visszaállításhoz, és a készülék kioldásjelzővel is rendelkezik a könnyű állapotfelügyelethez.
A Schneider Electric LRE322 hőfokvédelmi relét többféle módon lehet felszerelni: kontaktor alá, lapra vagy sínre speciális kiegészítőkkel. A készülék csatlakozói a jelzőáramkör esetében csavaros kapocsként vannak kialakítva 2 db 1-2,5 mm² keresztmetszetű kábelhez (rugalmas vagy tömör), míg az erőáramkör esetében 1 db 4-35 mm² keresztmetszetű kábellel csatlakoztatható. Az ajánlott meghúzási nyomaték az erőáramkörnél 9 Nm, a jelzőáramkörnél pedig 1,7 Nm. A relé 54 mm magas, 70 mm széles és 113 mm mély, hálózati frekvenciája 50-60 Hz, és AC típusú hálózatokhoz használható.
Schneider Electric Easypact TVS - LRE322 -hőfokvédelmi relé 17...25A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Termék vagy komponens típusa: Differenciális hőfokvédelmi relé
Eszköz rövid neve: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik fázis 0-nál az IEC 60947-4-1 szabványnak megfelelően
Kiegészítő információk
Termék kompatibilitás: LC1E40...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési támasz: Kontaktor alatt, lapon speciális kiegészítőkkel, sínen speciális kiegészítőkkel
Termikus védelmi osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Termikus védelem beállítási tartománya: 17...25 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms időtartamra az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegőn mért termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték névleges értéke: 50 A gG erőáramkörhöz, 25 A aM erőáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros nyomógomb leállításhoz, Zöld nyomógomb visszaállításhoz
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások és méretek
Csatlakozások - kapcsok: Jelzőáramkör: csavaros kapcsok 2 x 1...2,5 mm² (rugalmas vagy tömör kábel), Erőáramkör: csavaros kapcsok 1 x 4...35 mm² (rugalmas vagy tömör kábel)
Ajánlott meghúzási nyomaték: Erőáramkör: 9 N.m, Jelzőáramkör: 1,7 N.m
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védelem kezelése: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Környezeti levegő hőmérséklete tároláskor: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
