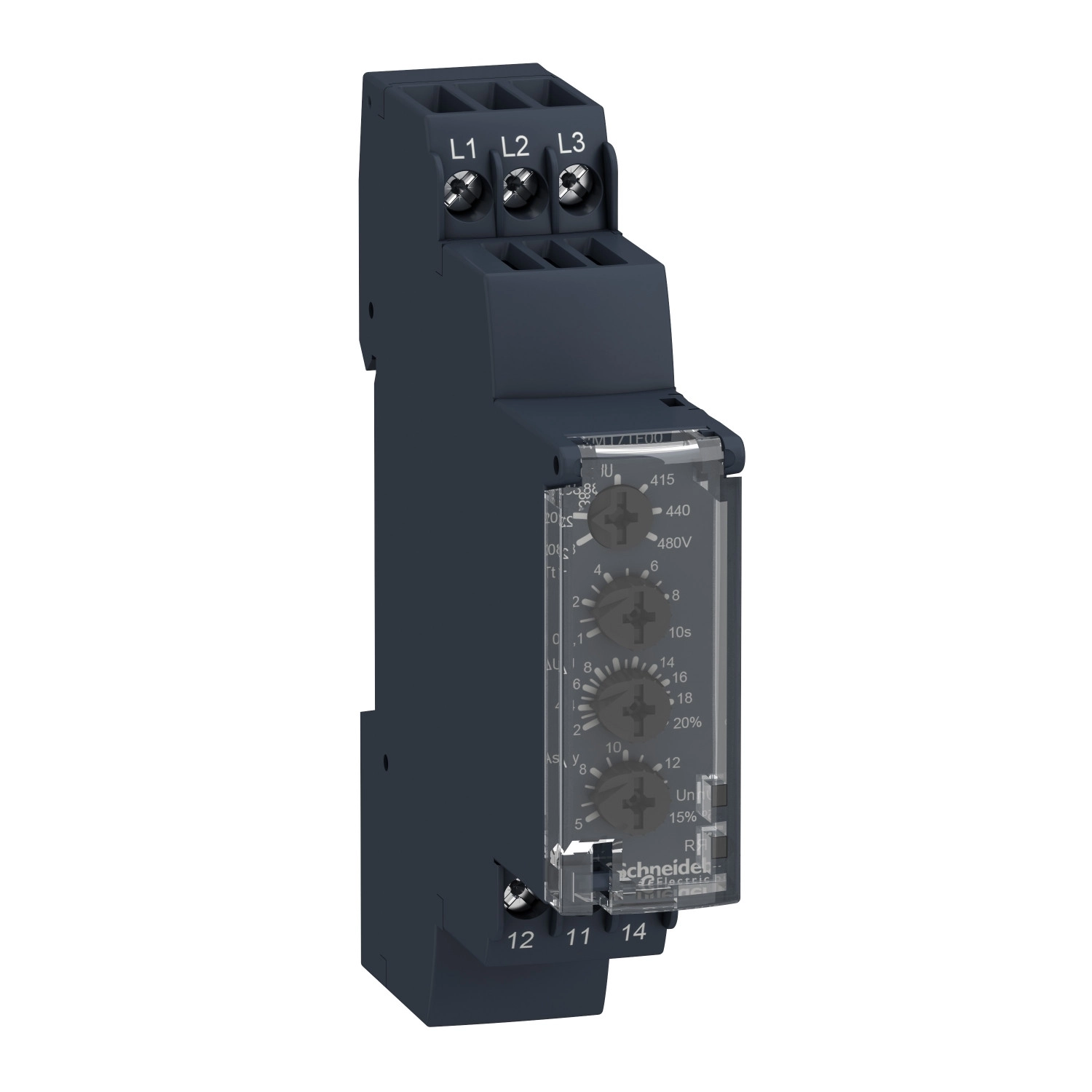

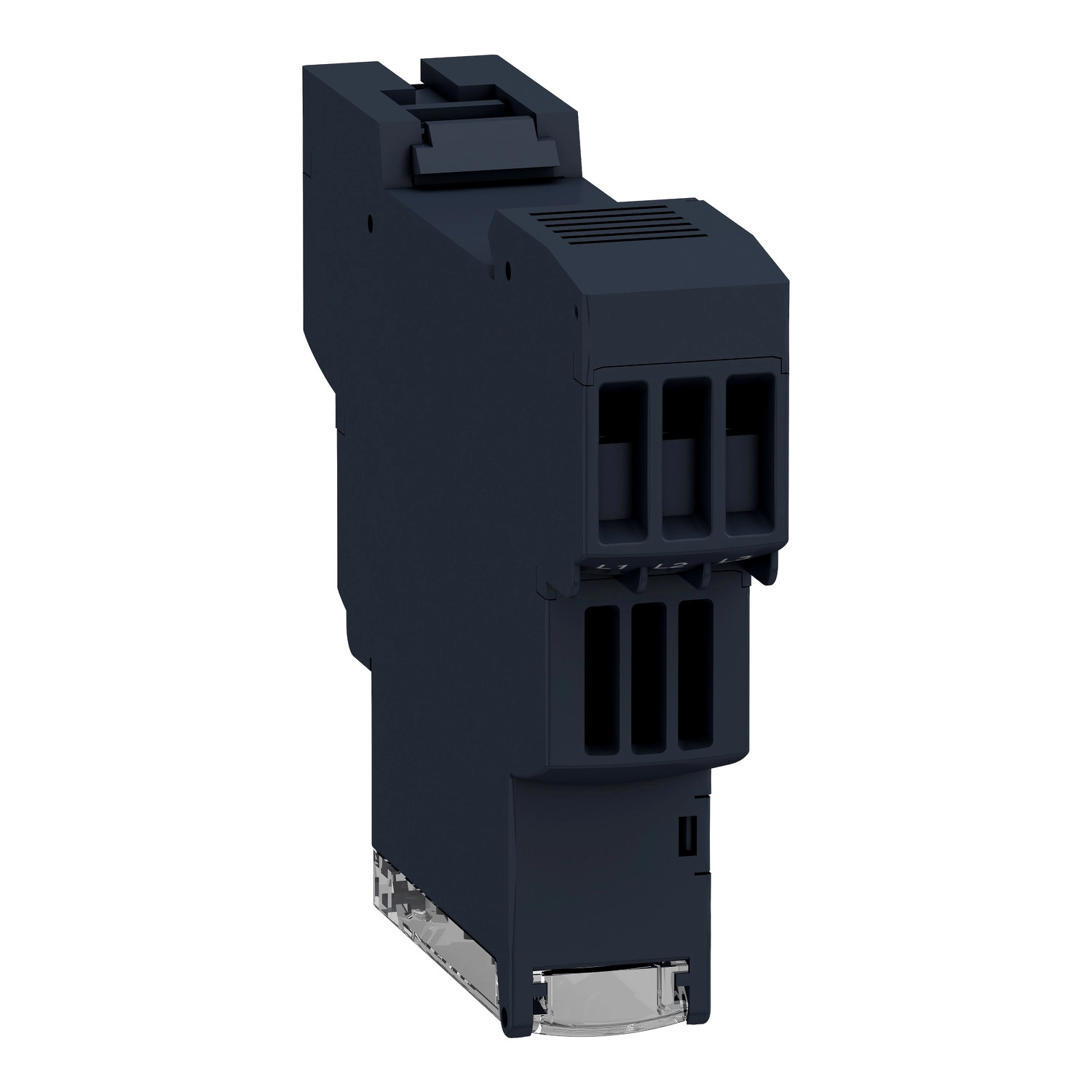

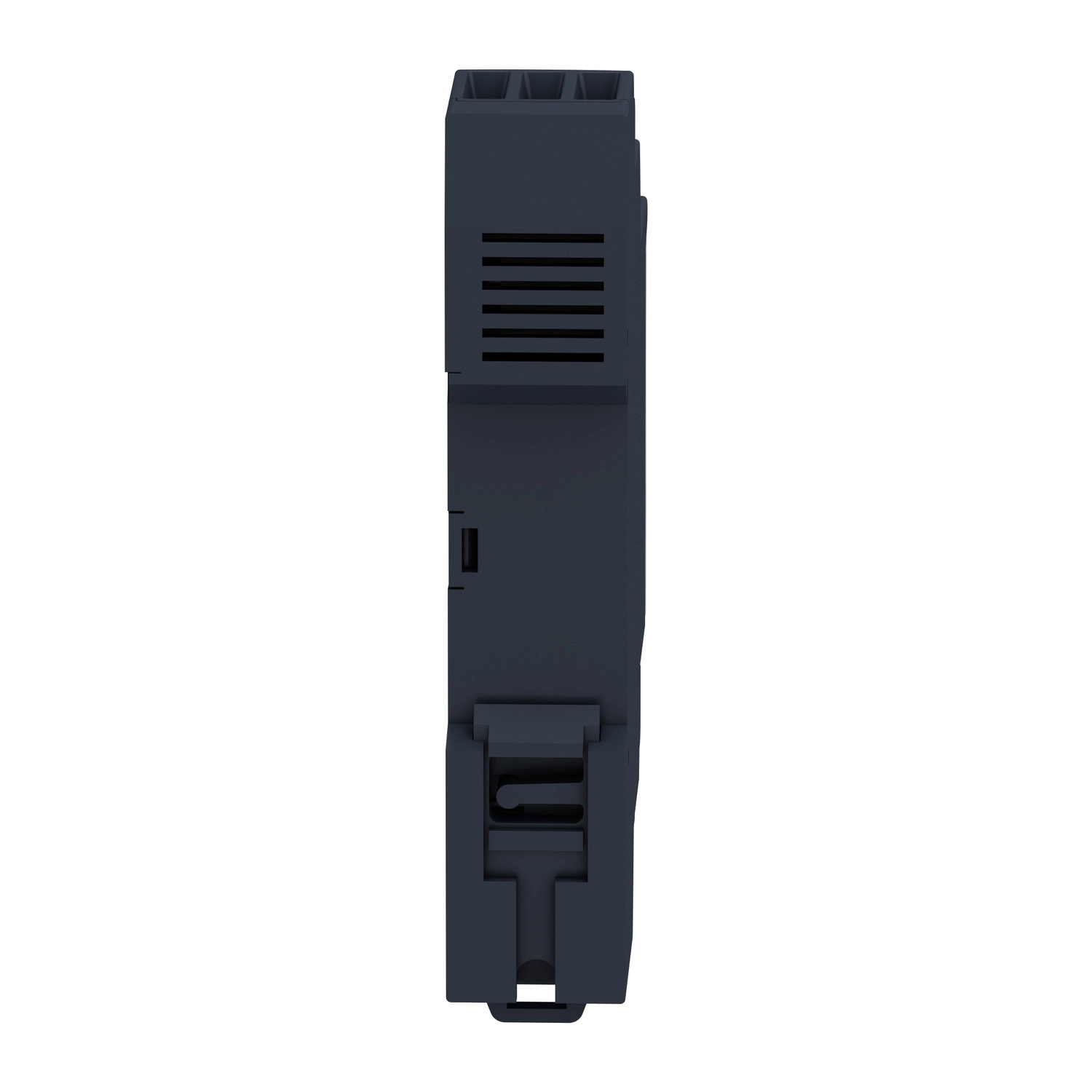

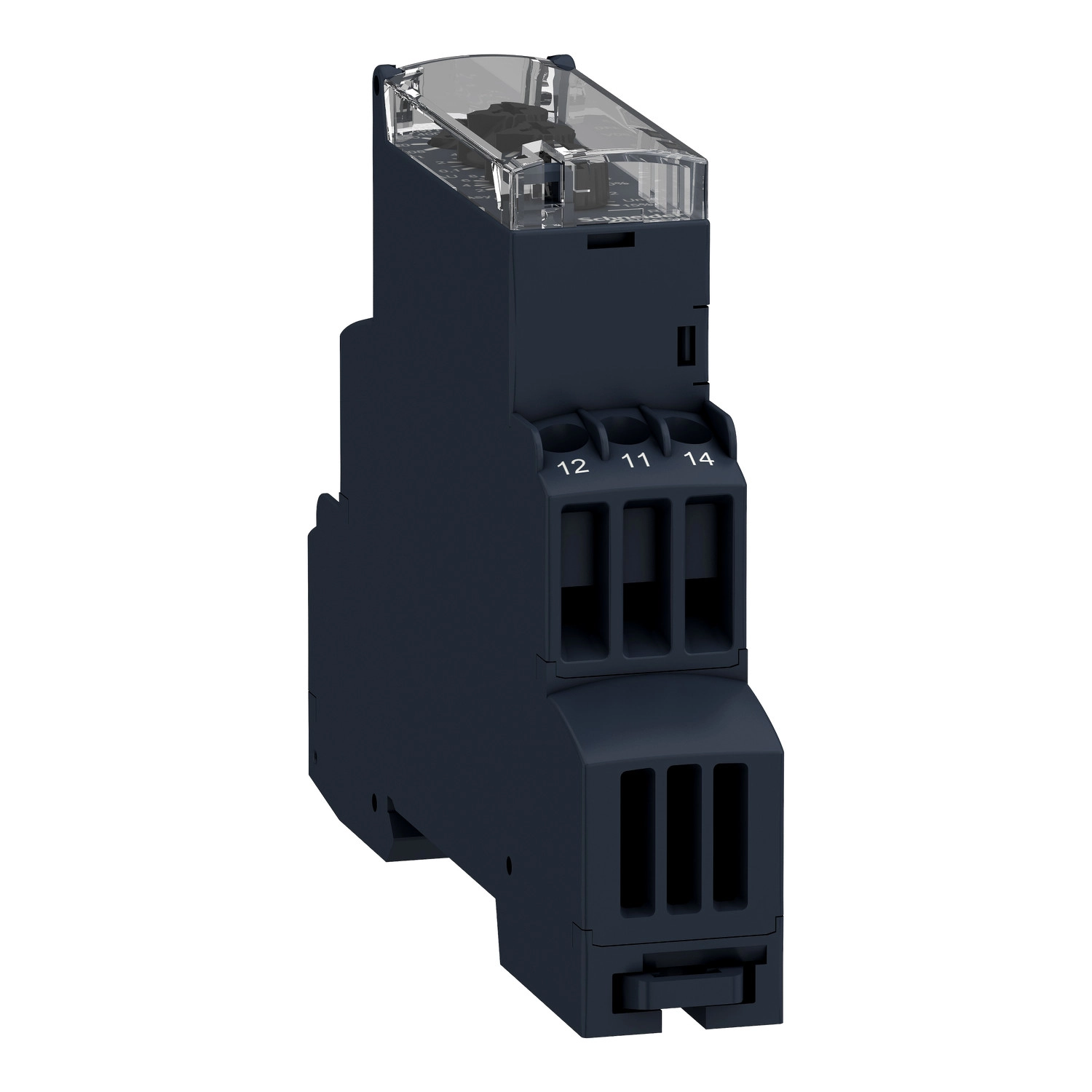

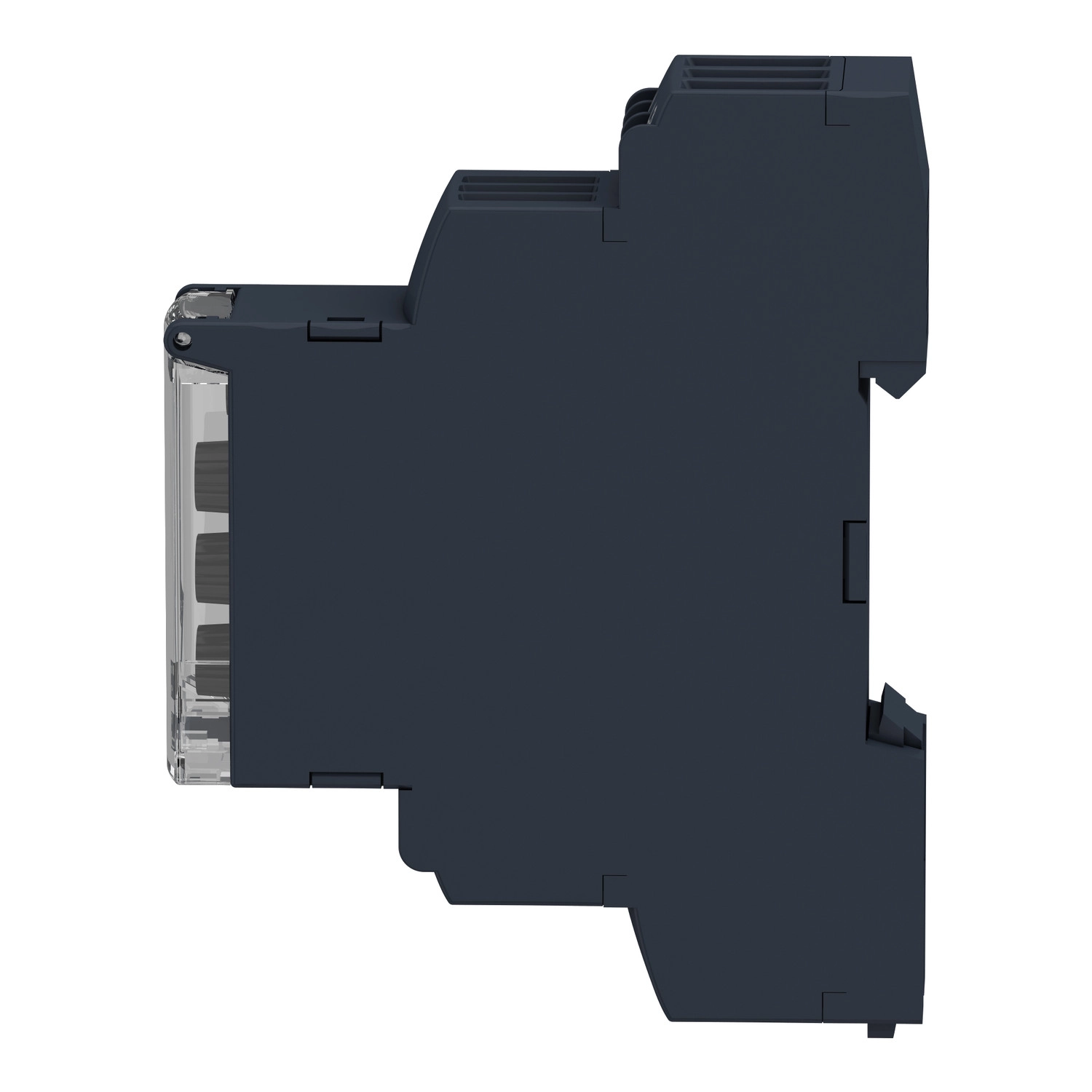

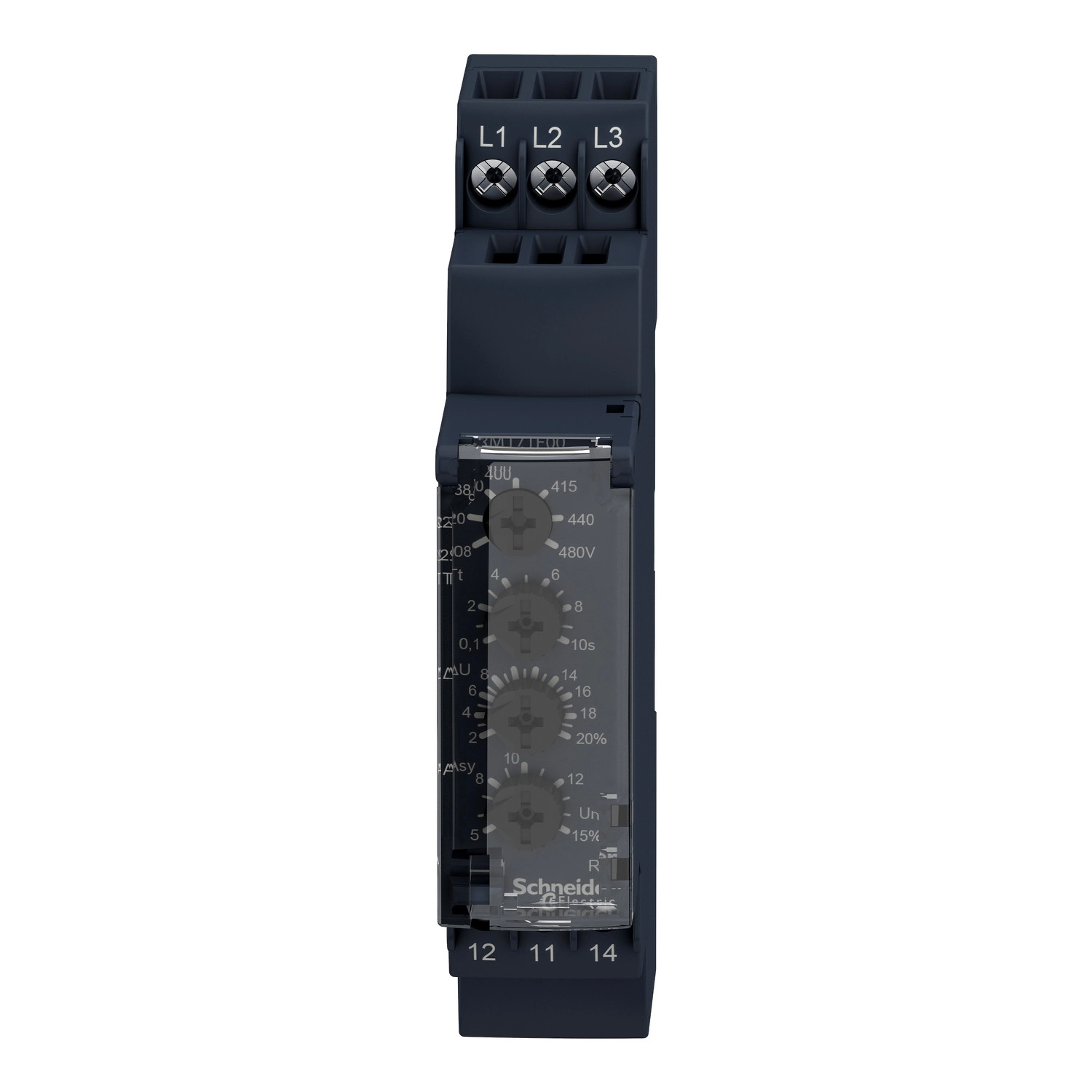

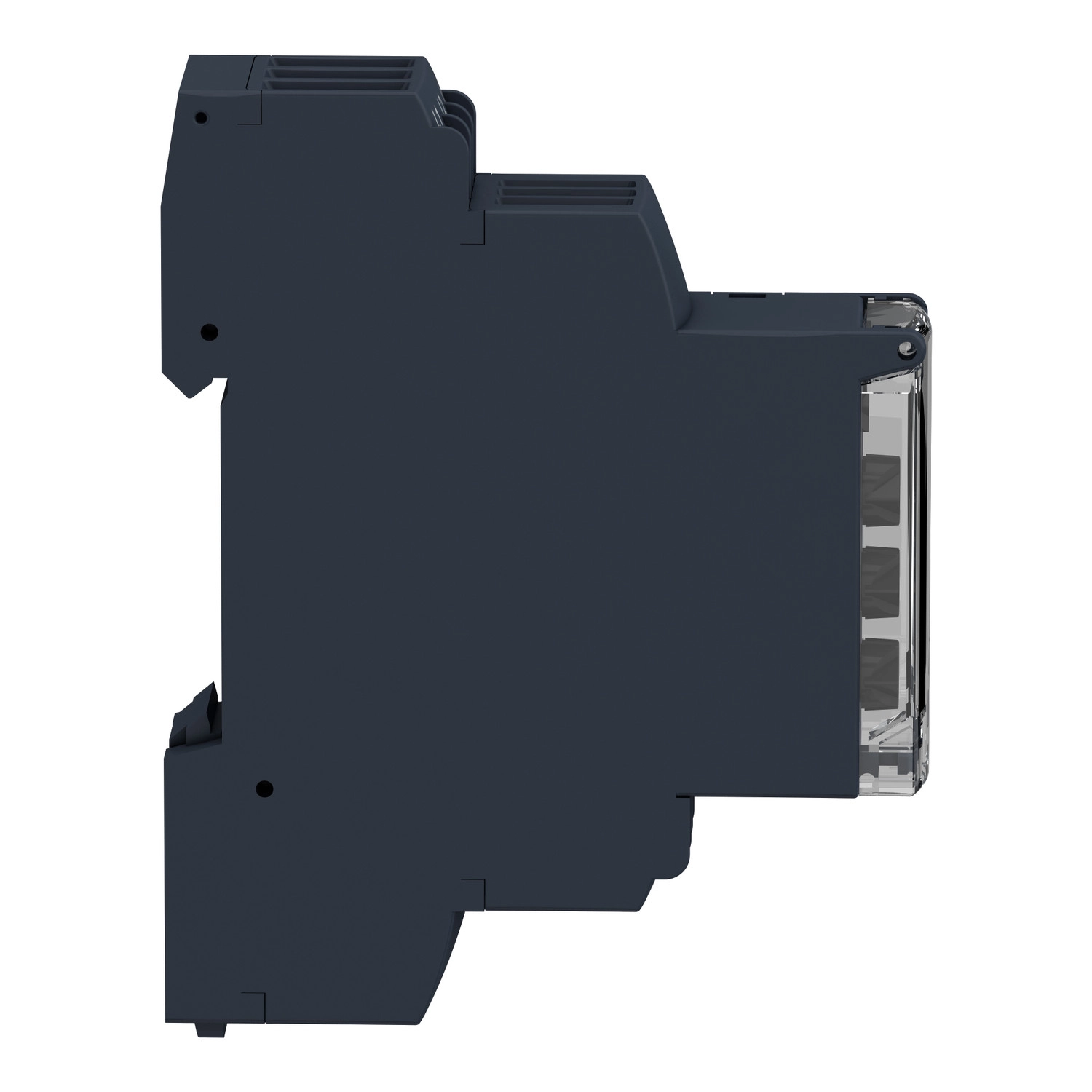

Schneider Electric Harmony Control Relays - RM17TE00 - háromfázisú fázis - és feszültségfigyelő relé, 1CO, 5A, 208…480VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az RM17TE00 modell négy kritikus paramétert figyel egyidejűleg: alulfeszültséget és túlfeszültséget ablak módban, aszimmetriát, fázissorrendet és fáziskimaradást. Ez a komplex felügyeleti képesség teszi különösen értékessé olyan alkalmazásokban, ahol a megbízható és stabil háromfázisú tápellátás elengedhetetlen a berendezések megfelelő működéséhez és védelméhez. A készülék önműködő tápellátással rendelkezik, így nem igényel külön tápfeszültséget a működéshez.
A relé kimenete egy váltóérintkező (1 C/O), 5 A névleges kimeneti árammal, amely alkalmas akár 250 V AC vagy 250 V DC kapcsolására. A maximális kapcsolási teljesítmény 1250 VA, ami elegendő a legtöbb vezérlési feladathoz. A készülék 0,1...10 másodperc között állítható késleltetési idővel rendelkezik, ami lehetővé teszi a rövid idejű feszültségingadozások vagy átmeneti zavarok hatásának kiküszöbölését, így elkerülhetők a téves riasztások vagy nem kívánt leállások.
A küszöbértékek rugalmasan beállíthatók: a feszültség küszöbérték 2...20% között választható a névleges feszültség függvényében, míg az aszimmetria küszöbértéke 5...15% között állítható. A készülék gyors válaszidővel rendelkezik, hiba esetén kevesebb mint 200 ms alatt reagál, így időben védelmet biztosít a csatlakoztatott berendezéseknek. A 2% hiszterézis biztosítja, hogy a relé ne kapcsoljon feleslegesen a határértékek közelében tapasztalható kisebb ingadozások esetén.
A RM17TE00 kompakt kialakítású, mindössze 17,5 mm szélességű, 35 mm-es szimmetrikus DIN-sínre szerelhető az IEC 60715 szabványnak megfelelően. Az önkioltó műanyag ház IP30-as védelmet biztosít, míg a csatlakozók IP20-as védettséggel rendelkeznek. A készülék bármilyen pozícióban felszerelhető teljesítménycsökkenés nélkül, működési hőmérséklet-tartománya -20...50 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C.
A relé állapotát LED-ek jelzik: zöld LED világít, ha a készülék tápfeszültség alatt van, sárga LED pedig akkor, ha a relé meghúzott állapotban van. A készülék csavaros csatlakozókkal rendelkezik, amelyek különböző vezetékméreteket fogadnak, a meghúzási nyomaték 0,6...1 Nm az IEC 60947-1 szabványnak megfelelően.
Az RM17TE00 rendkívül megbízható, amit a 30.000.000 mechanikai és 100.000 elektromos kapcsolási ciklus élettartam is alátámaszt. A biztonságot fokozza a 2 kV dielektromos vizsgálati feszültség és a 4 kV nem disszipáló lökőhullám ellenállás. A termék megfelel számos nemzetközi szabványnak, mint az IEC 60255-1, és rendelkezik többek között CE, GOST, C-Tick, CSA, UL és GL tanúsítványokkal. Különösen ajánlott olyan alkalmazásokhoz, ahol a háromfázisú tápellátás állandó felügyelete szükséges, például szivattyúk, kompresszorok, szellőztető rendszerek, felvonók vagy bármely más kritikus háromfázisú berendezés védelméhez.
Schneider Electric Harmony Control Relays - RM17TE00 - háromfázisú fázis - és feszültségfigyelő relé, 1CO, 5A, 208…480VAC műszaki adatok
Általános jellemzők
Terméktípus: 3-fázisú ellenőrző relé
Termékcsalád: Harmony Control Relays
Relé típus: Multifunkciós vezérlőrelé
Relé neve: RM17TE
Felügyelt paraméterek
Alulfeszültség és túlfeszültség ablak módban
Aszimmetria
Fázissorrend
Fáziskimaradás érzékelés
Műszaki paraméterek
Mérési tartomány: 208...480 V AC
Késleltetés típusa: Beállítható 0.1...10 s, +/- 10% a teljes skála értékétől, Tt- késleltetés hiba esetén
Kimeneti érintkezők: 1 C/O
Névleges kimeneti áram: 5 A
Érintkezők típusa és összetétele: 1 C/O
Vezérlőkör feszültsége: 208...480 V
Speciális alkalmazás: 3-fázisú tápellátáshoz
További műszaki adatok
Tápfeszültség: önműködő
Tápfeszültség határok: 183…528 V AC
Visszaállítási idő: 1500 ms késleltetés
Maximális kapcsolási feszültség: 250 V AC, 250 V DC
Kapcsolási teljesítmény: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 5 A AC, 5 A DC
Vezérlőkör feszültség határok: -12% +10% Un
Teljesítményfelvétel: 0…22 VA 400 V AC 50 Hz-nél
Vezérlőkör frekvencia: 50...60 Hz +/- 10%
Mérési feszültség határok: 183…528 V AC
Hiszterézis: 2%
Késleltetés bekapcsoláskor: 650 ms
Maximális mérési ciklus: 150 ms mérési ciklus mint valós rms érték
Küszöbérték beállítások
Feszültség küszöbérték beállítása: 2...20% a kiválasztott Un-ből
-2...-17% a 220 V AC tartományban
+2...+10% a 480 V AC tartományban
-2...-12% a 208 V AC tartományban
Feszültségtartomány: 208...480 V fázis-fázis
Aszimmetria küszöbérték beállítása: 5...15% a kiválasztott Un-ből
Pontosság
Ismétlési pontosság: 0,5% a bemeneti és mérőkörre, 3% az időkésleltetésre
Mérési hiba: < 0,05%/°C hőmérsékletváltozással, < 1% a teljes tartományon feszültségváltozással
Fizikai jellemzők
Szélesség: 17,5 mm
Csatlakozások: Csavaros csatlakozók, különböző vezetékméretekhez
Meghúzási nyomaték: 0,6...1 Nm az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Helyi jelzés: LED (zöld) tápfeszültség esetén, LED (sárga) bekapcsolt relé esetén
Szerelési mód: 35 mm szimmetrikus DIN sín az IEC 60715 szerint
Élettartam
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 30000000 ciklus
Működési gyakoriság: <= 360 művelet/óra teljes terhelésnél
Környezeti jellemzők
Üzemi hőmérséklet: -20…50 °C
Tárolási hőmérséklet: -40…70 °C
Relatív páratartalom: 95% 55 °C-on az IEC 60068-2-30 szerint
IP védettség: IP20 (csatlakozók), IP30 (ház) az IEC 60529 szerint
