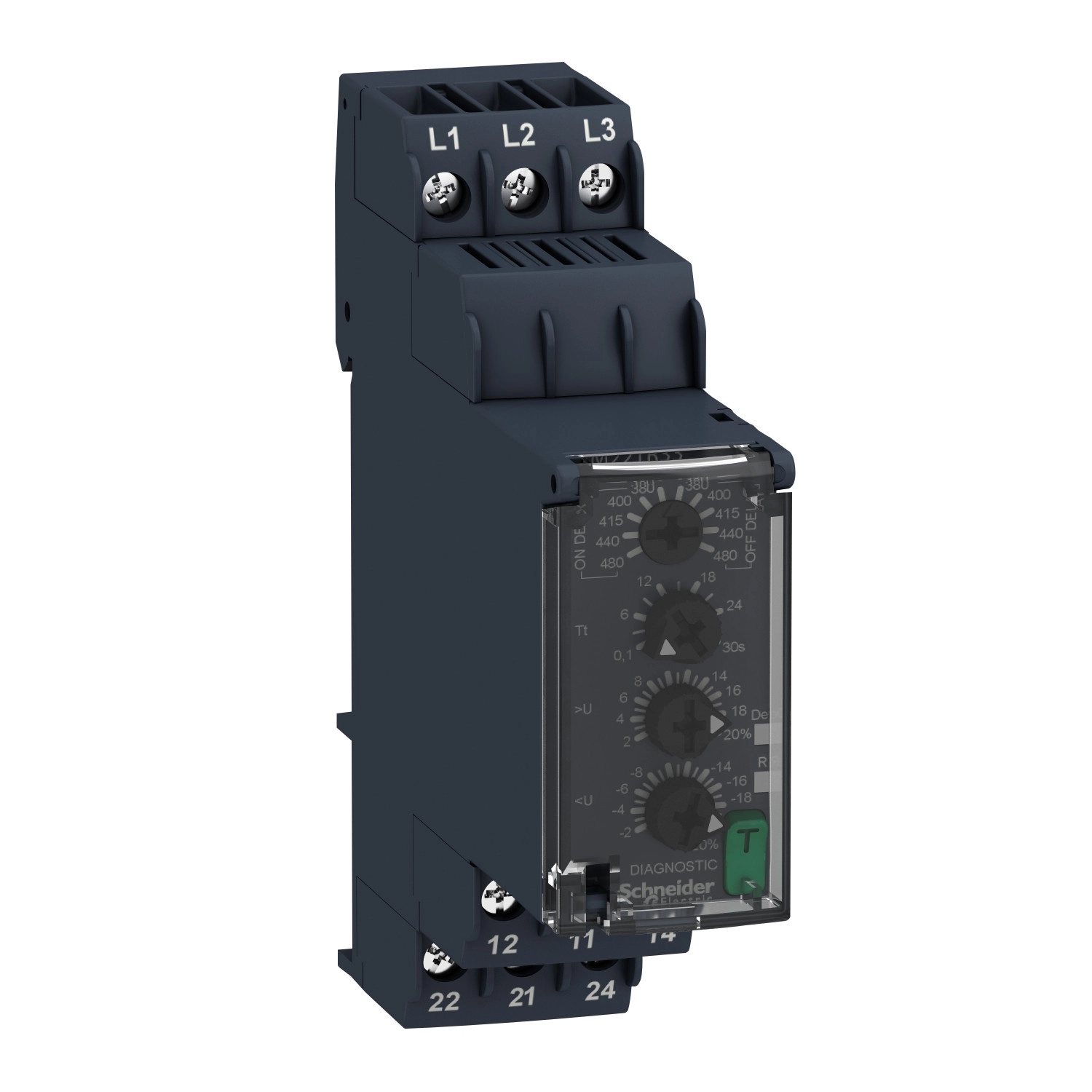

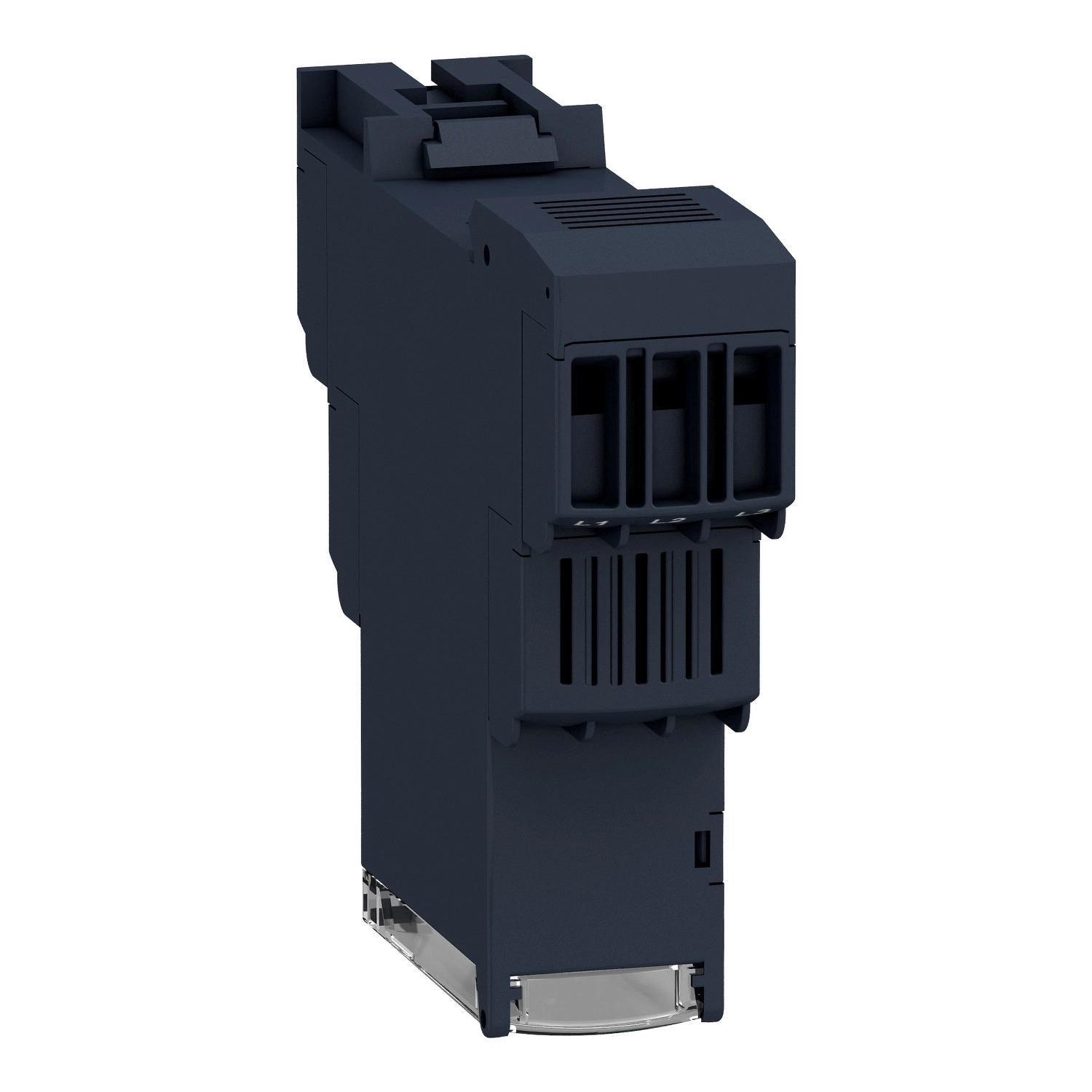

A Schneider Electric RM22TR33 típusú, Harmony Control Relays termékcsaládba tartozó háromfázisú vezérlő relé egy kompakt, de rendkívül sokoldalú megoldást kínál az ipari rendszerek és berendezések megbízható védelmére. Ez a 3-fázisú feszültségfigyelő relé 380...480V AC feszültségtartományban működik, és kiemelkedő védelmet biztosít túlfeszültség, alulfeszültség, fázissorrend hibák és fáziskiesés ellen, megelőzve a kritikus berendezések károsodását.
A RM22TR33 relé 2 darab váltóérintkezővel (2CO) rendelkezik, amelyek 8A terhelhetőséget biztosítanak, így megfelelő kapcsolóképességgel bír a legtöbb alkalmazáshoz. A készülék innovatív kialakítása lehetővé teszi a riasztási késleltetés pontos beállítását 0,1-30 másodperc között, így kiküszöbölhetők az átmeneti feszültségingadozások okozta téves riasztások. A termék önmagából táplált kialakítású, nem igényel külön tápfeszültséget, ami egyszerűsíti a telepítést és növeli a rendszer megbízhatóságát. A kapcsolási küszöbérték állítási pontossága ±10%, fix 2%-os hiszterézissel, amely biztosítja a stabil működést változó feltételek mellett is. A készülék 22,5 mm-es szélességével (79,5 mm × 90 mm × 22,5 mm méretekkel) ideális DIN-sínre szerelhető megoldás, ahol fontos a helytakarékosság.

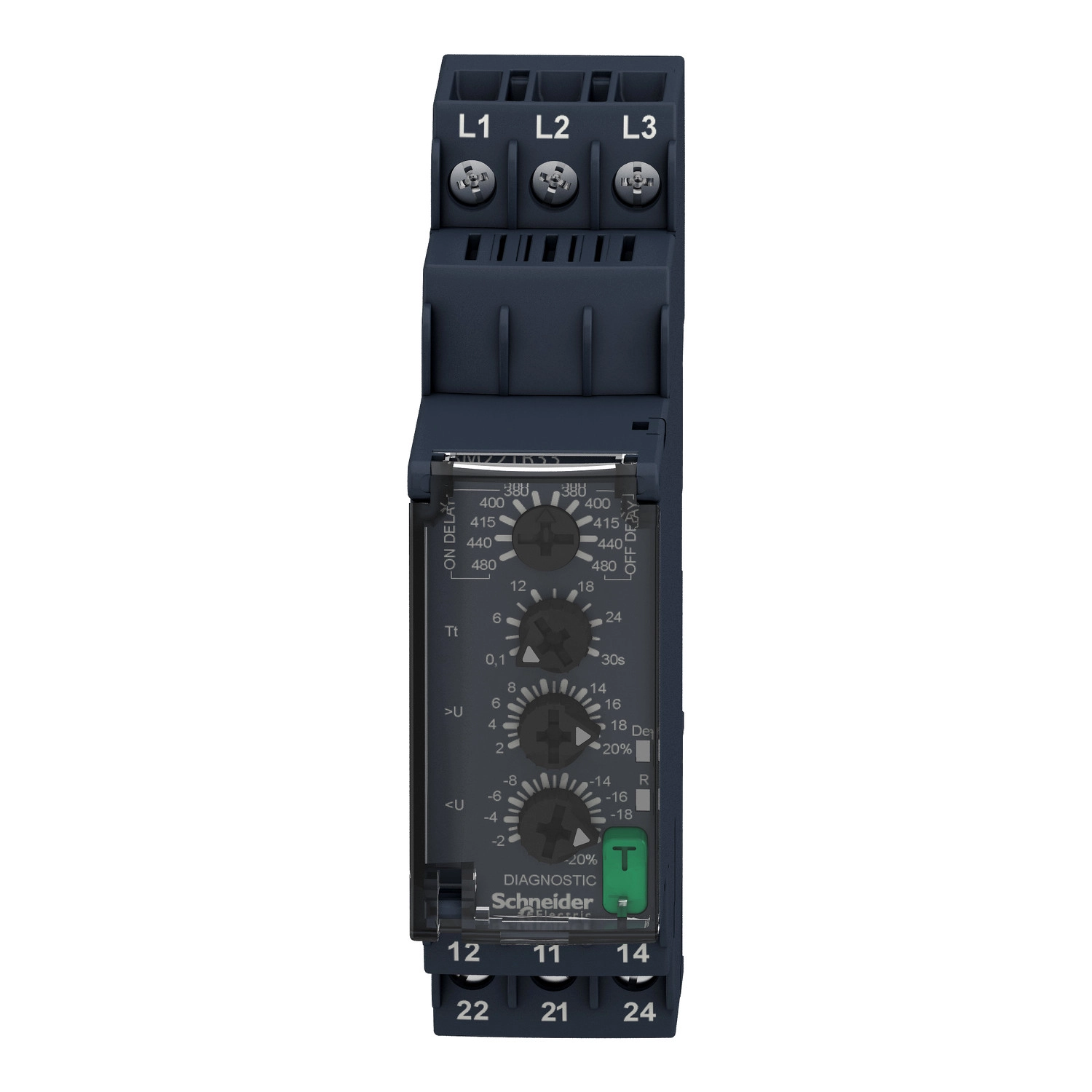

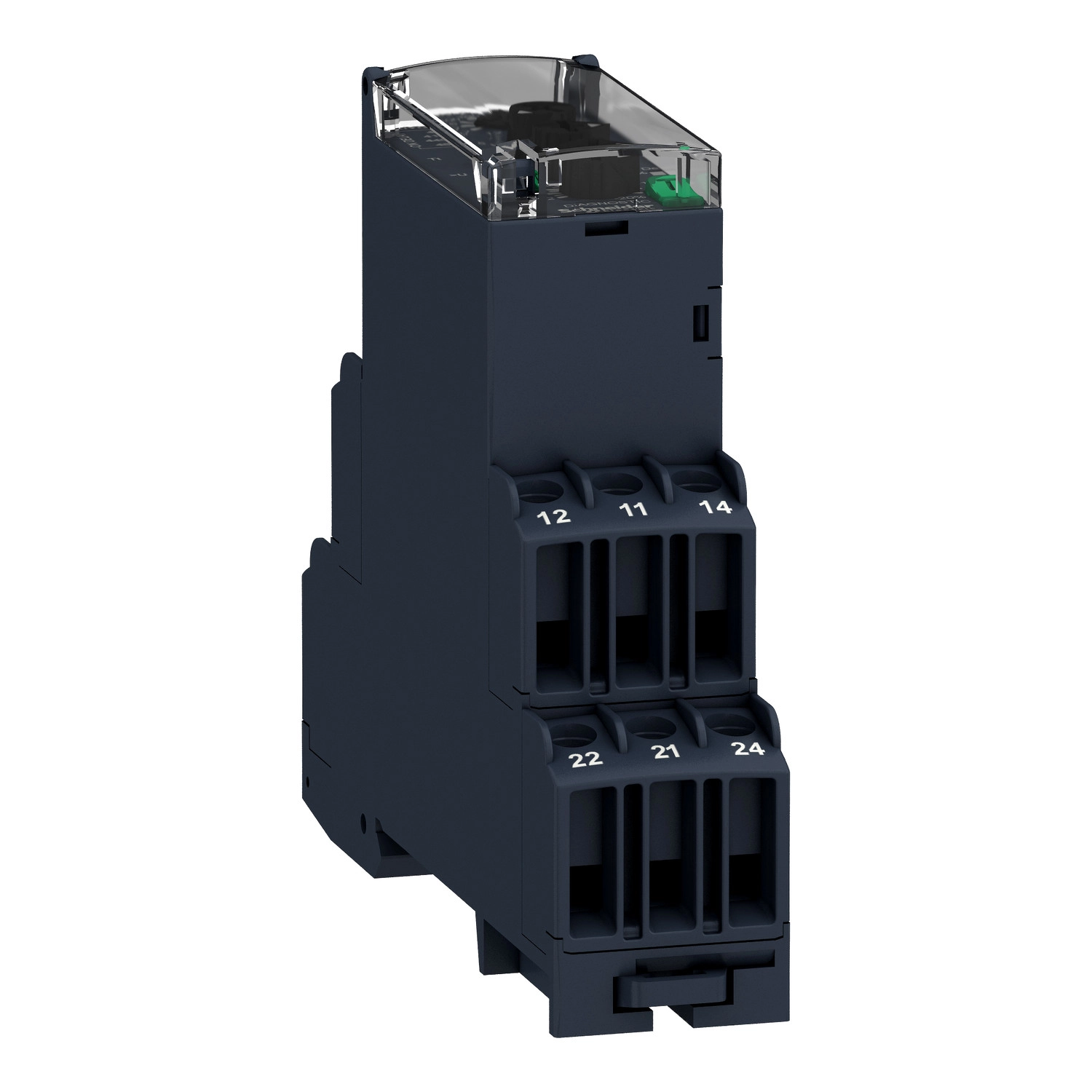

A Schneider Electric RM22TR33 relé kiemelkedő tulajdonsága a részletes állapotjelzés: a sárga LED mutatja a relé bekapcsolt állapotát, míg a zöld LED a tápfeszültség jelenlétét jelzi. A készüléket tesztgomb egészíti ki, amely lehetővé teszi a funkciók gyors ellenőrzését telepítés során vagy karbantartáskor. A kapcsolási kapacitás 2000 VA, a minimális kapcsolási áram 10 mA 5V DC mellett, míg a maximális kapcsolási feszültség 250V AC. Az eszköz 650 ms felfutási késleltetéssel rendelkezik bekapcsoláskor, és 1500 ms visszaállási idővel a maximális feszültségen. A valós effektív értéket mérő (true RMS) mérési ciklusa 150 ms, válaszideje pedig ≤ 300 ms, ami gyors reagálást biztosít a hálózati problémákra.
A termék széles működési hőmérséklettartománnyal rendelkezik: -20...60°C 50 Hz-en és -20...50°C 60 Hz-en, valamint magas fokú védettséget biztosít (IP20 a csatlakozóknál, IP40 a háznál és IP50 az előlapon). A készülék csatlakoztatása csavaros sorkapcsokkal történik, melyek 0,6...1 Nm nyomatékkal kell meghúzni. A Schneider Electric RM22TR33 önkioltó műanyag házban kapható, és többféle felhasználói kategóriának megfelel (AC-15, DC-13, AC-1, DC-1) az IEC szabványok szerint. A relé mechanikai élettartama 10 millió, elektromos élettartama pedig 100 000 kapcsolási ciklus, ami hosszú távú megbízható működést garantál. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az IEC 60255-1, GL, CSA, RCM, CE, EAC, CCC és UL előírásoknak, így világszerte alkalmazható.
Schneider Electric Harmony Control Relays - RM22TR33 - háromfázisú fázis - és feszültségfigyelő relé, be - és kikapcsolás késleltetővel, 2CO, 8A, 380…480VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típus: Vezérlő relé
Termék vagy alkatrész típusa: 3-fázisú vezérlő relé
Hálózati fázisok száma: 3 fázis
Relé név: RM22TR
Monitorozott paraméterek
Túlfeszültség és alulfeszültség figyelés
Fázis sorrend figyelés
Fáziskimaradás figyelés
Műszaki paraméterek
Késleltetési idő típusa: Beállítható 0,1...30 s, a teljes skála érték +/- 10%-a, Tt - késleltetés hiba esetén
Kapcsolási teljesítmény: 2000 VA
Mérési tartomány: 380...480 V AC feszültség
Érintkezők típusa és összetétele: 2 váltóérintkező (C/O)
Reset idő: 1500 ms maximális feszültségen
Maximális kapcsolási feszültség: 250 V AC
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Maximális kapcsolási áram: 8 A AC
Névleges tápfeszültség: AC/DC, önellátó
Tápfeszültség határértékek: 304…576 V AC
Működési határértékek: -20% + 20% Un
Teljesítményfelvétel: 15 VA 480 V AC 60 Hz esetén
Feszültségérzékelési küszöbérték: < 100 V AC
Időzítés és érzékenység
Tápfeszültség frekvencia: 50...60 Hz +/- 10%
Kapcsolási küszöbérték pontossága: +/- 10% a teljes skálához képest
Kapcsolási küszöbérték drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében
<= 1% a tápfeszültség tartományon belül
Időkésleltetés pontossága: 10 P
Időkésleltetés drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében
<= 1% a tápfeszültség tartományon belül
Hiszterézis: 2% fix vagy választható
Időzítések
Felfutási késleltetés bekapcsoláskor: 650 ms
Maximális mérési ciklus: 150 ms mérési ciklus valós effektív érték
Küszöbérték beállítási feszültség: 2...20% az Un kiválasztott értékéhez képest
Feszültségtartomány: 380...480 V fázisok között
Pontosság
Ismétlési pontosság: +/- 0,5% bemeneti és mérő áramkörre
+/- 3% időkésleltetésre
Mérési hiba: < 1% a teljes tartományban feszültségváltozás esetén
< 0,05%/°C hőmérsékletváltozás esetén
Válaszidő és védettség
Válaszidő: <= 300 ms
Túlfeszültség kategória: III az IEC 60664-1 szerint
III az UL 508 szerint
Szigetelési ellenállás: > 100 MOhm 500 V DC esetén az IEC 60255-27 szerint

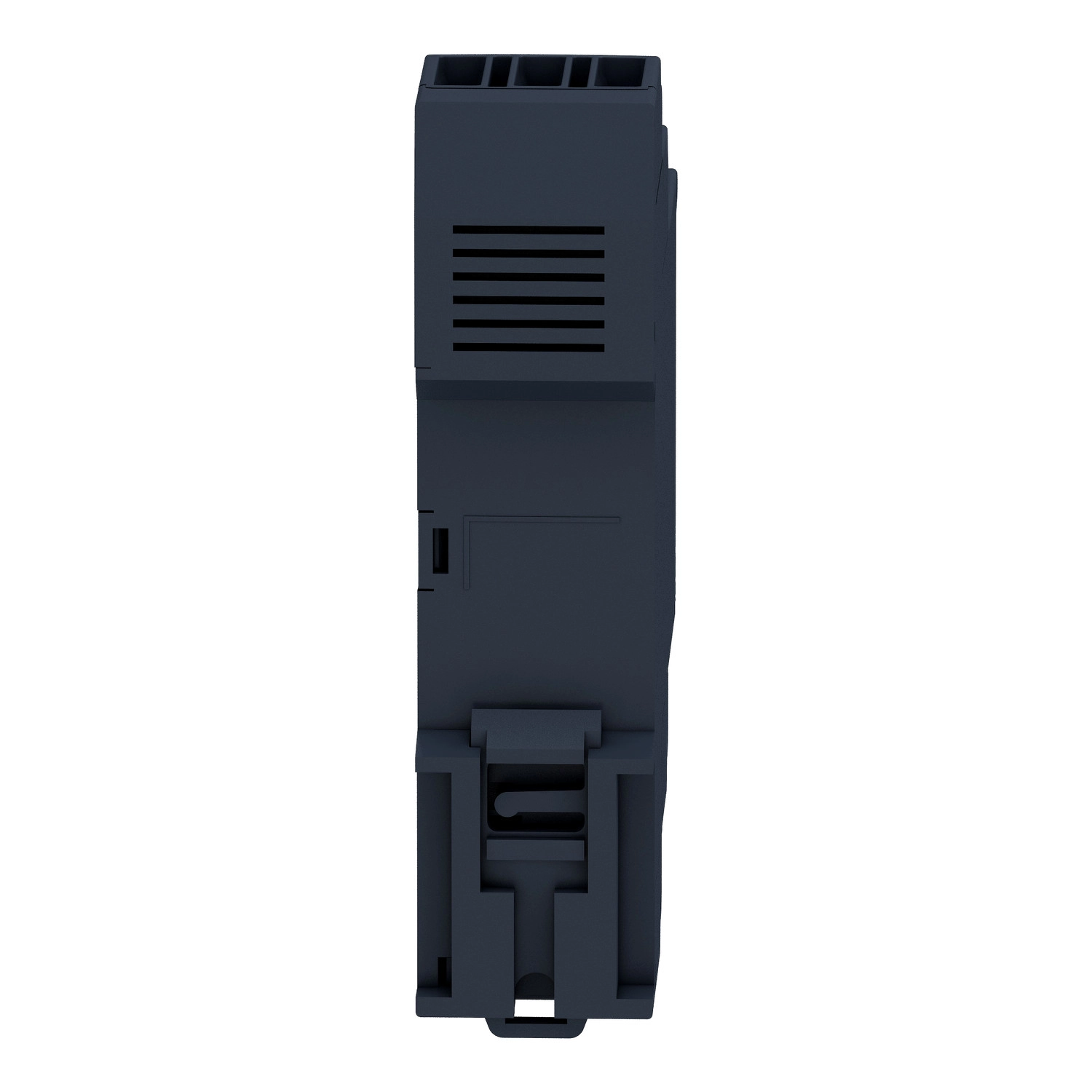

Csatlakozás és szerelés
Szerelési pozíció: Bármely pozíció
Szerelési támogatás: 35 mm-es DIN sín az IEC 60715 szerint
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Élettartam és LED jelzések
Állapotjelző LED: LED (sárga) relé BE
LED (zöld) táp BE
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Felhasználási kategória: AC-15 az IEC 60947-5-1 szerint
DC-13 az IEC 60947-5-1 szerint
AC-1 az IEC 60947-4-1 szerint
DC-1 az IEC 60947-4-1 szerint
Fizikai jellemzők
Érintkező anyaga: Kadmium mentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Megfelelőségek és tanúsítványok
Szabványok: IEC 60255-1
Termék tanúsítványok: GL, CSA, RCM, CE, EAC, CCC, UL
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -20…50 °C 60 Hz esetén
-20…60 °C 50 Hz AC/DC esetén
Relatív páratartalom: 93…97% 25…55 °C esetén az IEC 60068-2-30 szerint
IP védettségi fokozat: IP20 (csatlakozók) az IEC 60529 szerint
IP40 (ház) az IEC 60529 szerint
IP50 (előlap) az IEC 60529 szerint
